双泡式水平校准标尺安装固定结构

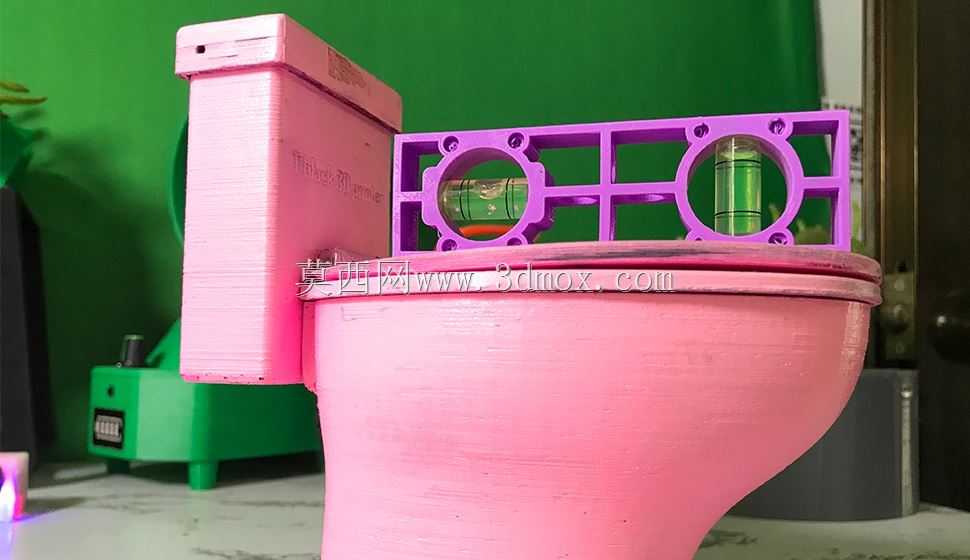

这款双泡水平校准结构，核心针对小范围平面快速调平场景设计，日常在桌面级设备安装、小型工装定位、3D打印平台校准、DIY机架组装这类需要快速确认水平度的作业中使用频率极高。区别于传统长条式单泡水平尺，该结构采用双水平泡正交布局，一个泡体沿支架长度方向布置，另一个泡体垂直于长度方向嵌入圆形安装位，单次放置即可同时确认两个正交方向的水平偏差，无需反复转动尺体调整测量角度，能大幅缩短小范围调平的作业耗时。

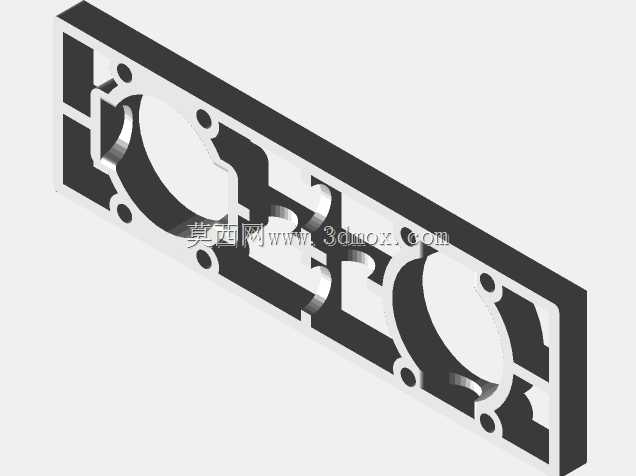

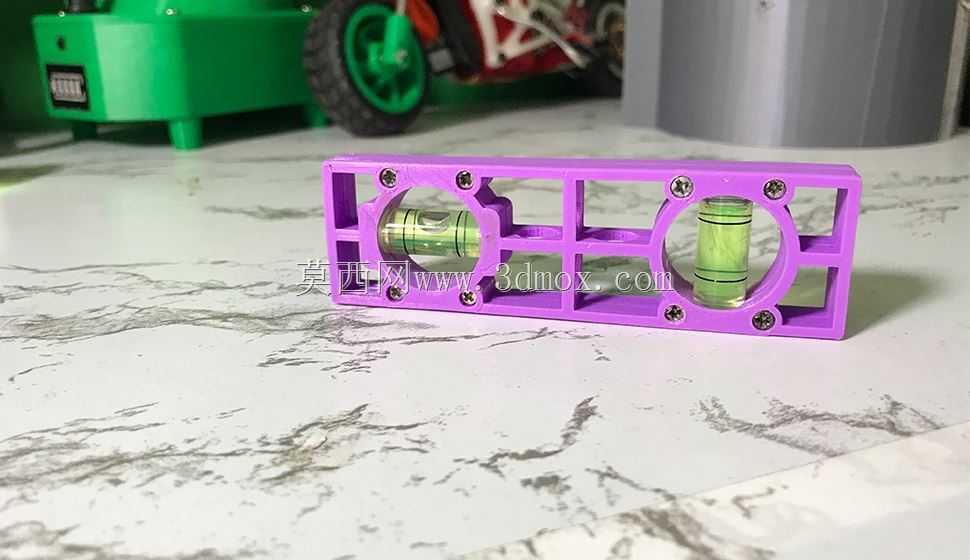

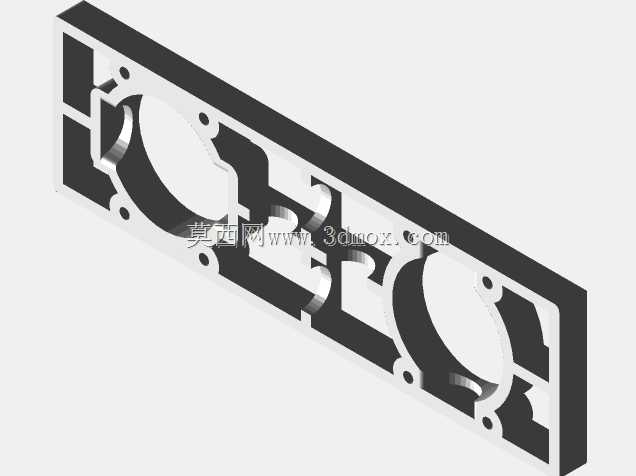

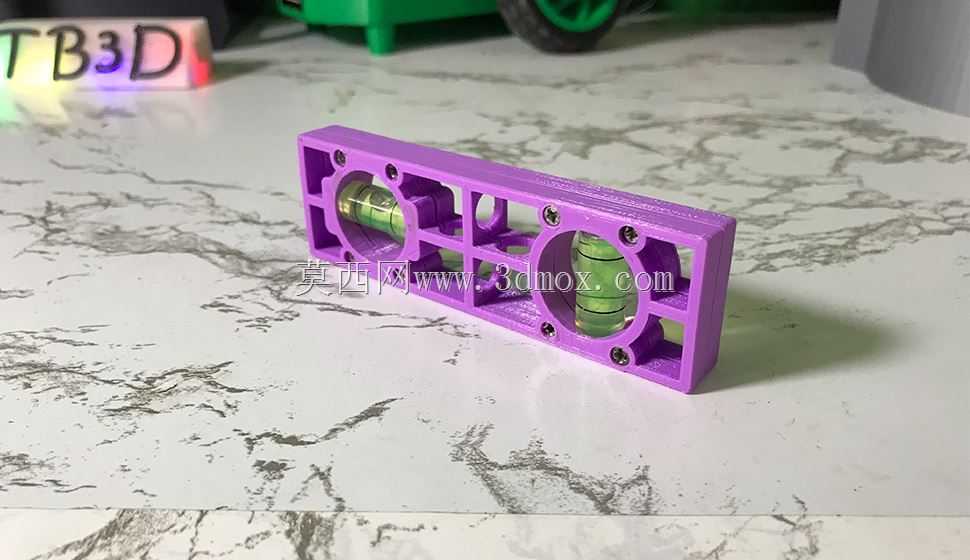

从结构设计逻辑来看，主体采用镂空框架式构型，框架整体为矩形长条，中间通过多道横向、纵向加强筋分隔出多个减重空腔，在保证整体结构刚性的前提下，尽可能降低自身重量，避免压坏轻质被测表面，同时减少材料消耗，适配小批量增材制造的生产需求。两个水平泡的安装位都做了沉孔设计，泡体装入后不会突出框架上下表面，放置时框架底面能完全贴合被测平面，不会因为泡体凸起导致接触不实，影响测量精度。每个泡体安装位周边均匀布置4个M3规格的螺丝安装孔，通过压片将水平泡牢牢固定在孔位内，既可以避免泡体松动移位，也能在泡体损坏时快速拆卸更换，不用整体报废整个支架。

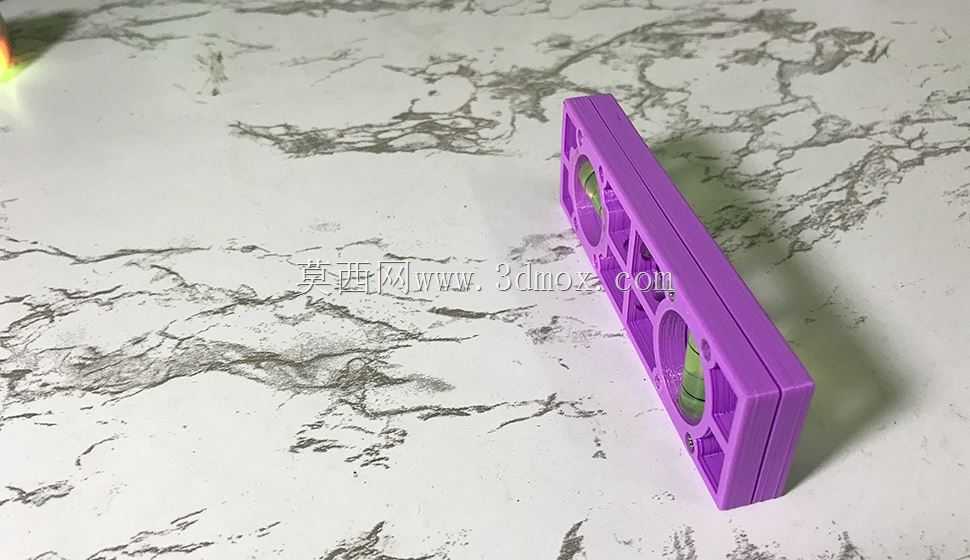

安装边界方面，框架整体厚度控制在15mm以内，长度方向尺寸适配常规桌面作业的测量范围，底面做了全平面铣平处理，平面度公差控制在0.1mm以内，保证和被测面接触时无翘曲、无虚接。框架两端没有额外突出的安装结构，既可以直接手持放置在任意平面上做临时测量，也可以通过框架上预留的沉头孔，将整个支架永久固定在需要长期监测水平度的设备台面上，比如小型雕刻机工作台、桌面型点胶机平台、实验室小型仪器安装底座等位置，作为固定的水平基准长期使用。

实际使用过程中，正交双泡的设计能避免单泡水平尺只能测量单方向水平的弊端，比如在调整设备脚杯时，操作人员不用反复转动水平尺核对两个方向的气泡位置，直视支架上的两个泡体就能同步调整两个方向的高度，调平效率比传统单泡水平尺提升40%以上。框架的镂空设计除了减重之外，还能让操作人员透过空腔直接观察被测表面的贴合情况，避免框架下方垫入杂物导致测量失准。泡体的安装孔位做了同轴度公差约束，保证两个泡体的轴线分别与框架底面的长度、宽度方向平行，不会因为安装偏斜导致测量误差。考虑到日常作业中可能存在的磕碰场景，框架外围的边框做了2mm的壁厚设计，边角处做了R2的圆角过渡，既避免尖锐边角划伤操作人员，也能在轻微磕碰时不会出现边框开裂的问题。

针对不同的使用场景，该结构还预留了拓展空间，框架侧面的加强筋上可以额外粘贴刻度贴纸，作为短距离尺寸测量的辅助标尺使用，实现一物多用。水平泡选用标准通用款圆柱形、圆形水平泡，市面上采购替换十分便捷，不需要定制特殊规格的泡体，后期维护成本极低。整个结构没有复杂的曲面造型，所有特征都是规则的拉伸、切除结构，不管是采用注塑批量生产，还是采用FDM、光固化3D打印单件制作，都能轻松实现，不需要特殊的加工工艺，生产门槛极低。在固定安装使用时，框架上的安装孔位做了沉头设计，螺丝装入后螺丝头不会突出框架底面，保证放置时的平面度，不会因为螺丝凸起导致支架倾斜。手持使用时，框架的宽度刚好适合成年人单手握持，边框的厚度也能保证握持时的结构强度，不会因为手的握力导致框架变形影响泡体的测量精度。
