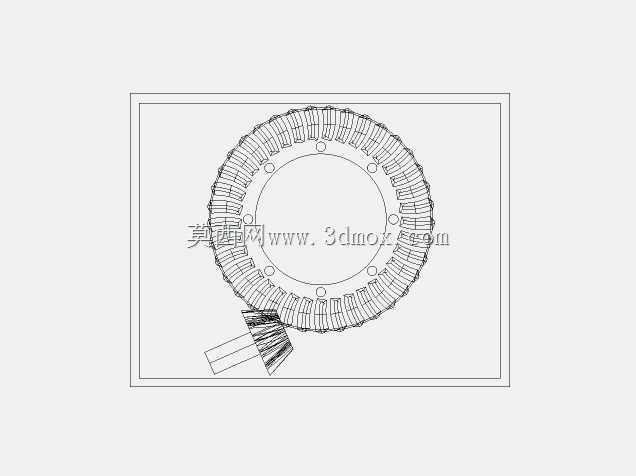

正交传动锥齿轮副三维结构设计

项目分类:3D模型 发布时间:2021-10-16 ID:324195
  • 正交传动锥齿轮副三维结构设计
  • 正交传动锥齿轮副三维结构设计

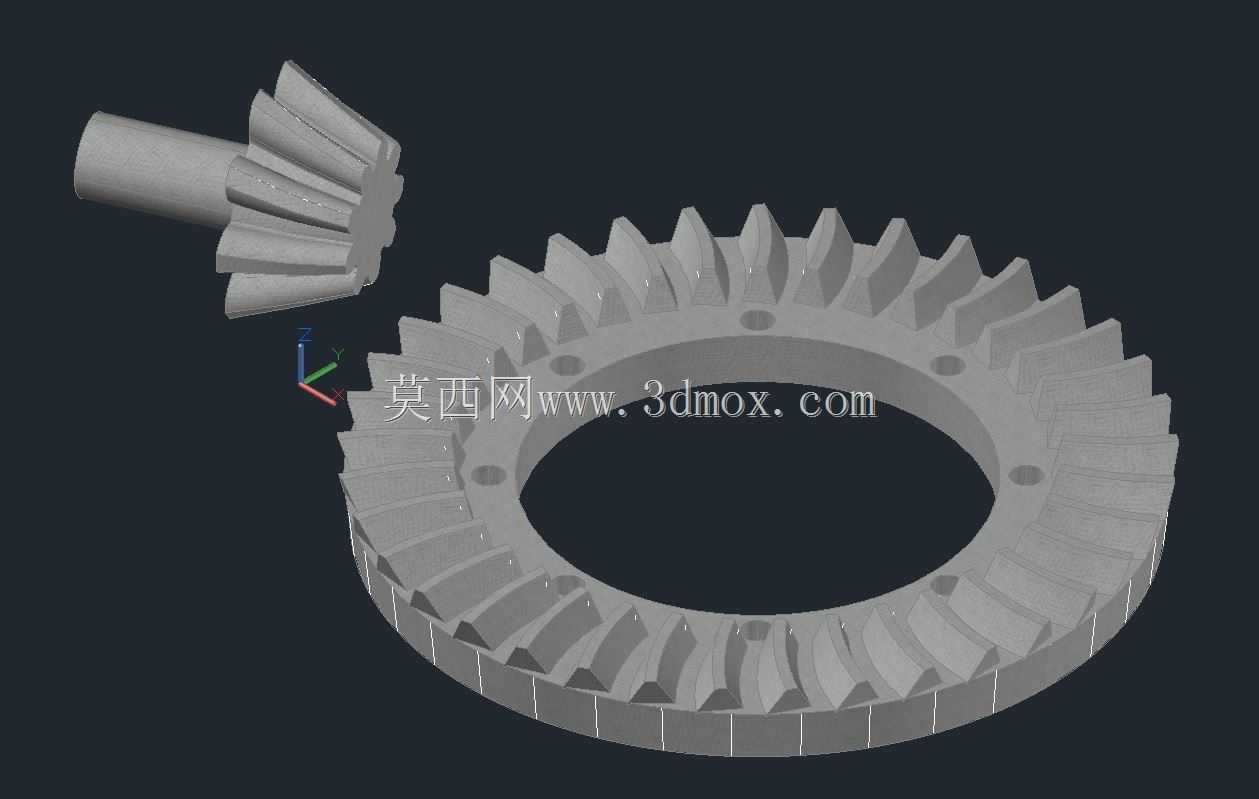

这套锥齿轮副采用正交轴布置形式,主要用于实现两相交轴之间的旋转运动与扭矩传递,常见于差速机构、进给传动箱、小型动力输出单元等需要改变传动方向的机械结构中。从结构上看,该组齿轮包含一个带轴伸的小锥齿轮与一个环形安装的大锥齿圈,小锥齿轮的轴伸段可直接与动力输入端的联轴器、轴承座配合,无需额外加装连接轴套,能缩减传动链的轴向安装空间。大锥齿圈采用环形中空结构,内圈预留的安装孔位可通过螺栓与输出端的法兰盘、回转工作台直接连接,中空区域可允许线缆、管路从中穿过,适配需要中空走线的设备布局需求。齿形部分采用渐开线锥齿廓设计,啮合过程中轮齿接触从齿端逐步向齿根过渡,重合度满足平稳传动要求,可有效降低传动过程中的冲击与噪音,适配中低速、中等载荷的传动工况。设计阶段优先考虑了安装对中性,小锥齿轮的轴肩位置做了定位台阶设计,装配时可直接抵靠轴承内圈完成轴向定位,无需额外调整垫片反复校核啮合间隙;大锥齿圈的安装孔采用等分圆周布置,孔位公差与端面跳动公差控制在常规机械传动的通用精度范围内,可适配多数通用安装基座的加工精度要求,无需针对安装面做二次精加工。在实际应用场景中,这类锥齿轮副常被用在小型农机的转向传动单元、轻工设备的换向进给机构、机床附件的分度传动结构中,相比圆柱齿轮传动,它能在单级传动下完成90度方向的动力转向,不需要额外增加中间传动轮,能有效压缩整个传动单元的体积。建模过程中对轮齿的啮合侧隙做了合理预留,可补偿常温工作环境下的热变形量,避免因温升导致轮齿卡滞;齿根部分做了圆弧过渡处理,可降低应力集中系数,提升轮齿的抗弯曲疲劳强度。从安装边界来看,小锥齿轮的轴伸直径与配套深沟球轴承的内孔尺寸匹配,轴伸长度可覆盖常规轴承安装位+密封件安装位+联轴器连接位的总长度需求;大锥齿圈的外径尺寸与安装螺栓孔的分度圆直径,可适配常规规格的输出法兰安装尺寸,齿圈的轴向厚度控制在合理范围,不会过多占用传动箱的内部轴向空间。轮齿的啮合接触区经过建模阶段的模拟校验,在额定载荷下接触斑位于齿面中部区域,不会出现偏载导致的齿端早期磨损问题。另外,小锥齿轮的轴伸端预留了键槽结构,可通过平键传递扭矩,避免传动过程中出现轴与连接部件的相对滑动;大锥齿圈的端面做了精加工定位止口,装配时可与输出法兰的止口配合,保证齿圈的回转中心与输出轴的同轴度,降低传动过程中的径向跳动。这类锥齿轮副的传动比设置符合通用减速传动的配比范围,单级传动即可实现合适的减速增扭效果,不需要搭配多组齿轮即可满足多数小型设备的动力输出需求,能有效简化传动系统的结构复杂度,降低后期维护的拆装难度。
