双联行星轮系传动结构设计

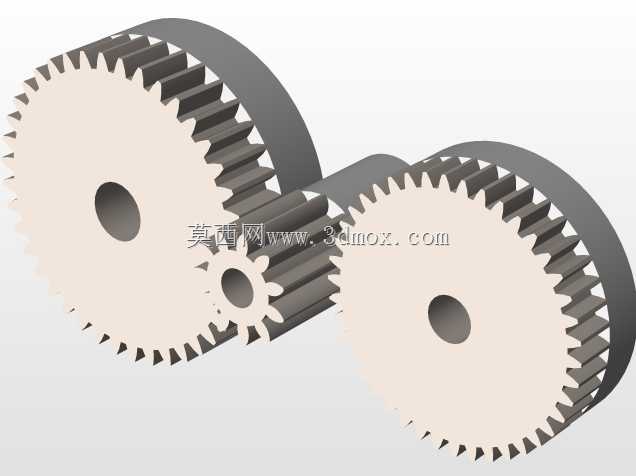

这套双联行星轮系结构，在中小功率传动场景里的适配性很广，从轻工包装线的动力传输工位，到小型输送设备的减速段，再到非标自动化设备的进给传动单元，都能见到这类轮系的实际应用。区别于普通定轴轮系，这套结构把两个大尺寸外齿圈作为中心轮，中间搭配小模数双联行星齿轮做动力衔接，能在有限的径向空间里实现更大的传动比，同时保证传动过程的同轴度，减少额外的支撑座安装需求。

从实际使用的功能特性来看，这套轮系在传动过程中能实现动力的分流，三个啮合点同时承载载荷，相比单对齿轮传动，同等模数下能承受的扭矩要高出不少，而且运行过程中的齿面接触应力分布更均匀，不会出现单齿局部过载的情况。日常设备维护中，这类轮系的润滑要求也相对简单，采用脂润滑就能满足中低速工况的使用需求，不需要额外设计复杂的油路循环结构，很适合紧凑型设备的动力舱布局。

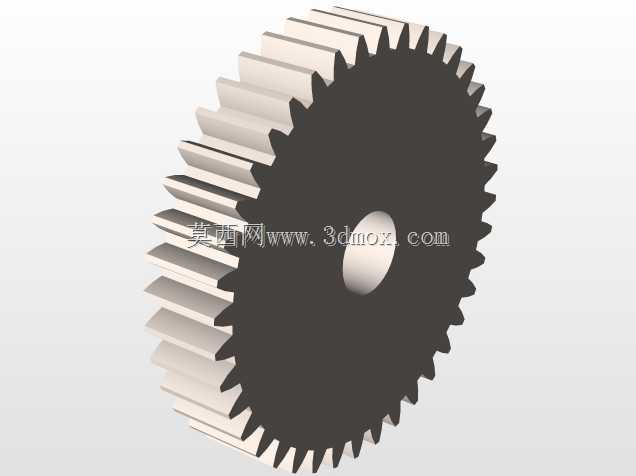

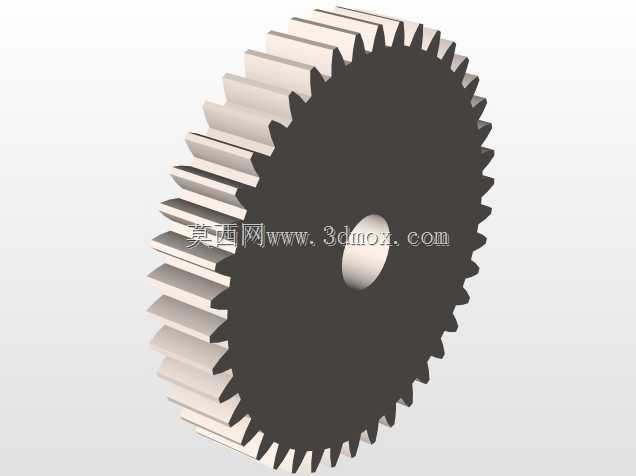

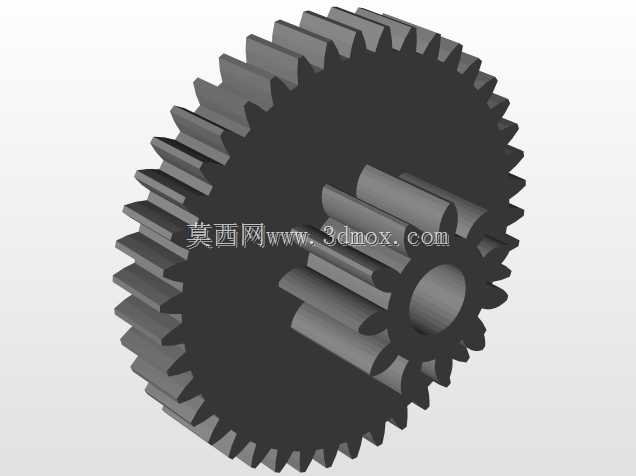

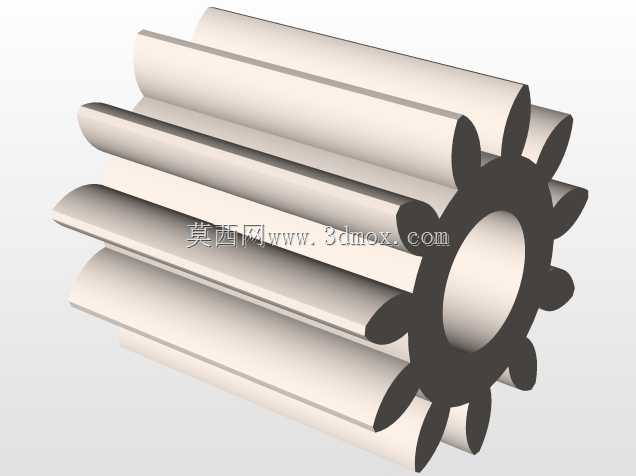

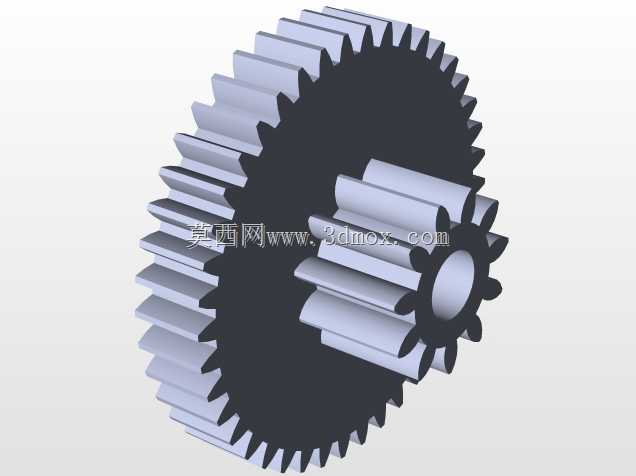

设计这套结构的时候，首先要考虑的是安装边界的限制，两个大齿圈的中心距是固定的安装基准，齿圈的内孔直径要匹配设备的输出、输入轴径，孔位的公差要选H7级的过渡配合，保证轴和齿圈的同轴度，避免运转过程中出现偏载打齿的问题。中间的双联行星齿轮，两个齿段的同轴度公差要控制在0.02mm以内，不然啮合的时候会出现齿面间隙不均，运转噪音大的问题，严重的话还会加速齿面磨损。齿形设计上采用的是标准渐开线直齿，压力角选20度的通用参数，齿顶高系数取1，这样的参数选型不需要定制特殊刀具，普通滚齿、插齿设备就能完成加工，加工成本能控制在合理区间，后期备件替换也很方便。

外形尺寸方面，两个大齿圈的外径要和设备的安装腔内径留足1.5-2mm的间隙，避免运转过程中齿圈外圆和腔壁发生剐蹭，双联行星轮的安装轴位置，要根据中心距的计算结果来定位，轴的直径要满足弯扭组合强度要求，避免长期负载下出现轴的弯曲变形。轮系的轴向定位采用轴用挡圈加隔套的组合结构，隔套的端面平行度要控制在0.01mm以内，保证齿轮在轴向不会出现窜动，同时又不会因为过定位导致齿轮转动卡滞。

实际装配的时候，要先检测每个齿轮的齿圈径向跳动误差，把误差控制在0.03mm以内再进行组装，啮合侧隙要留0.08-0.12mm的间隙，既不能因为侧隙太小导致运转卡滞、温升过高，也不能因为侧隙太大导致传动回程误差超标，影响设备的定位精度。对于有正反转需求的使用场景，侧隙的控制还要更严格，最好选配磨齿工艺加工的齿轮，把齿向误差控制在更小的范围内，减少正反转切换时的冲击。

这类轮系在实际选型替换的时候，要注意匹配设备的额定输入转速，直齿轮结构的线速度最好不要超过6m/s，要是转速更高的工况，就需要考虑做齿面修形，或者换成斜齿结构来降低运行噪音。另外，齿面的硬度也要匹配负载大小，轻载场景用45号钢调质处理就能满足要求，中载场景就要做表面高频淬火，把齿面硬度提升到HRC45-50，提升齿面的耐磨性能，延长轮系的整体使用寿命。
