手动杠杆式薄板折弯冲压加工设备

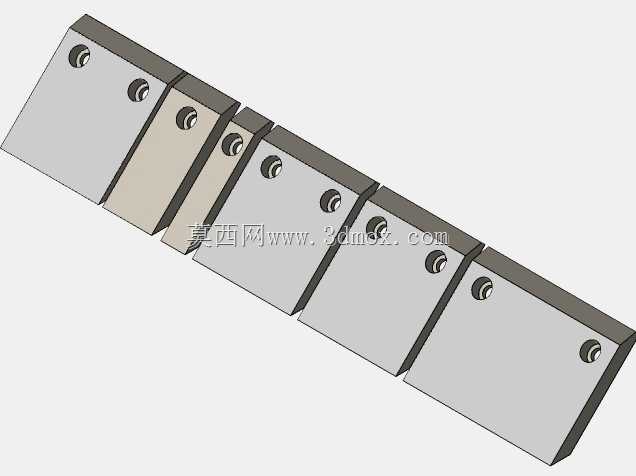

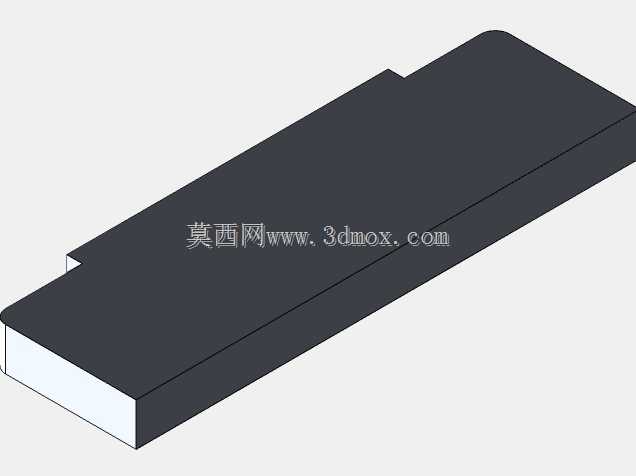

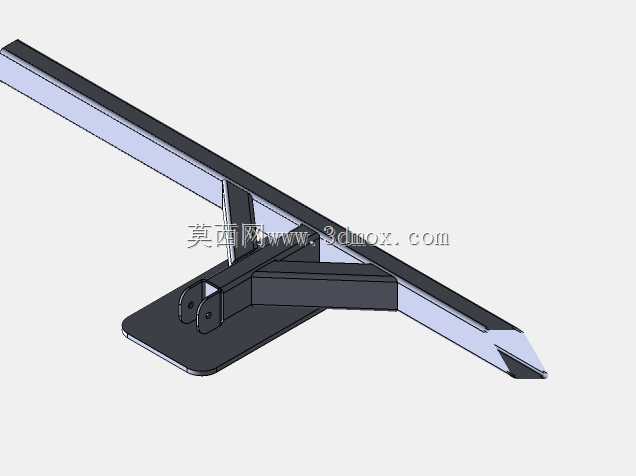

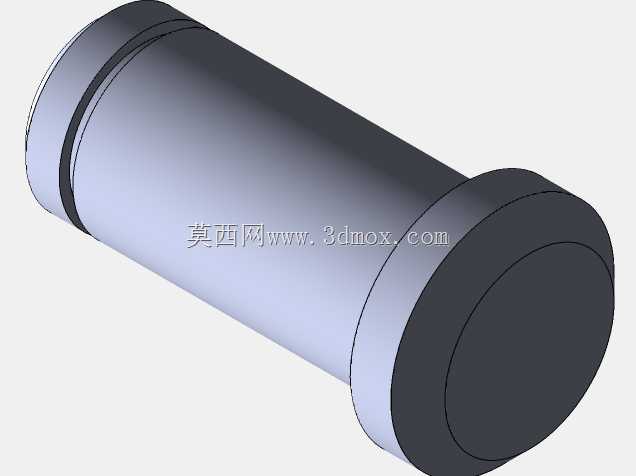

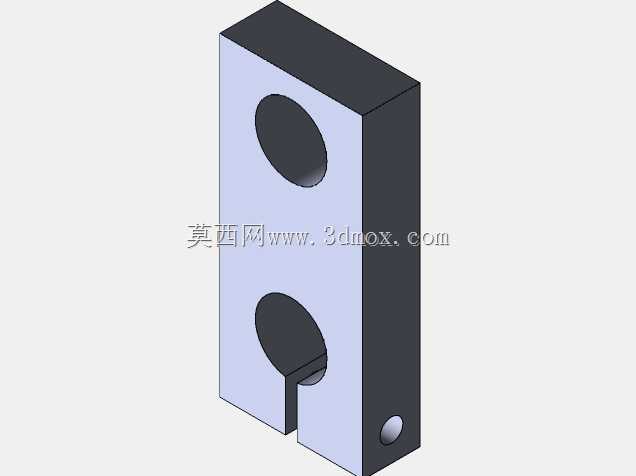

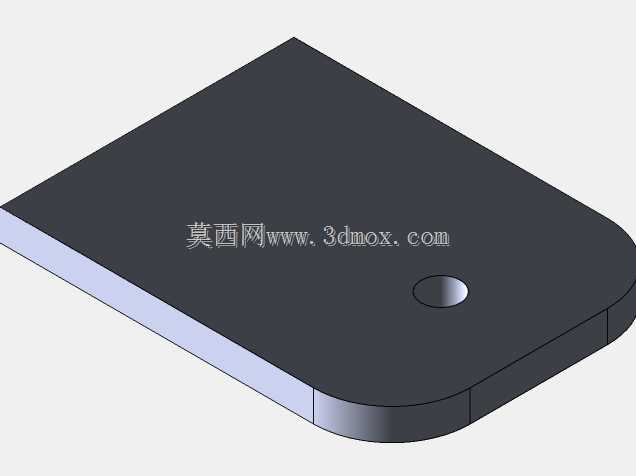

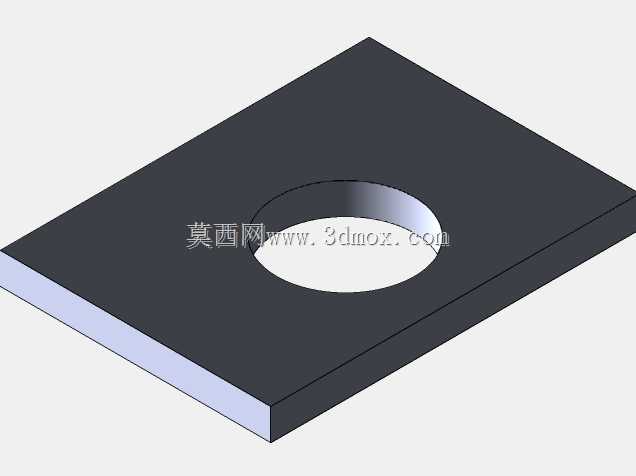

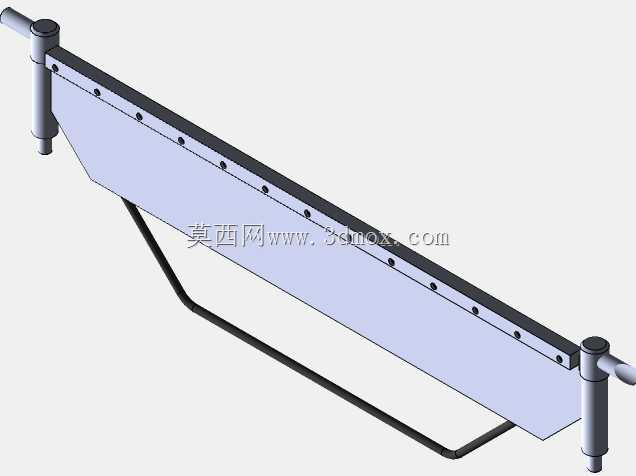

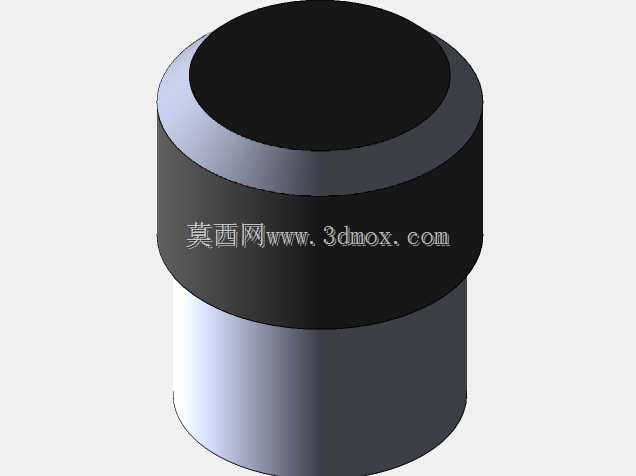

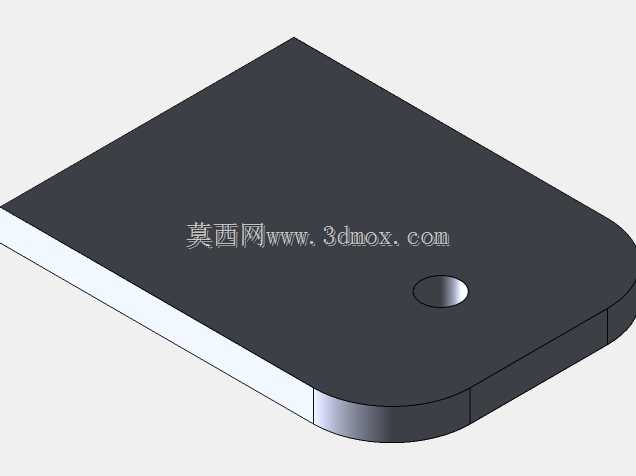

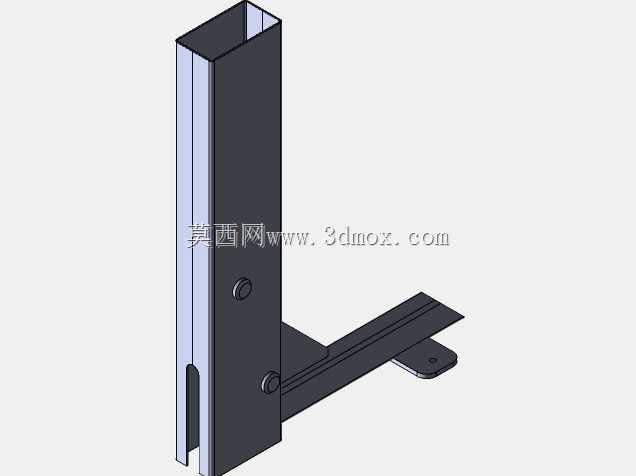

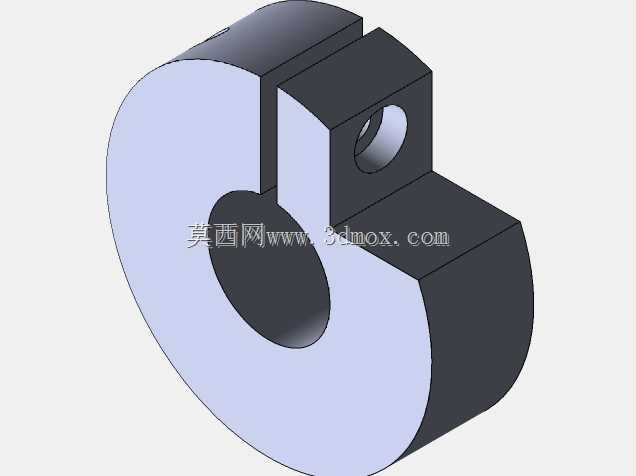

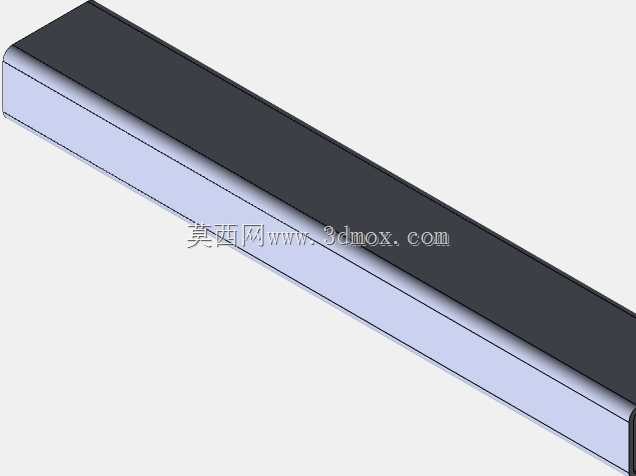

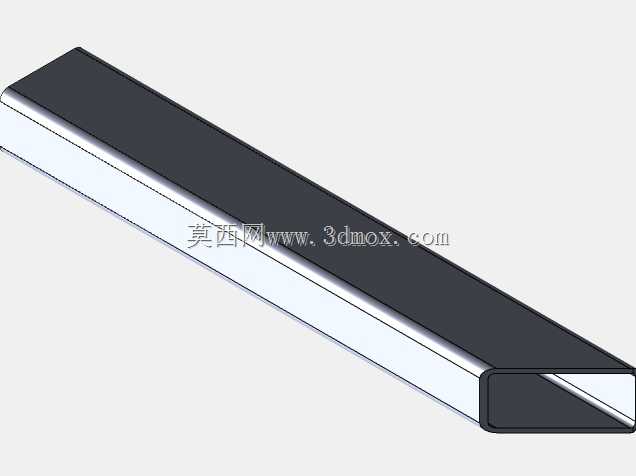

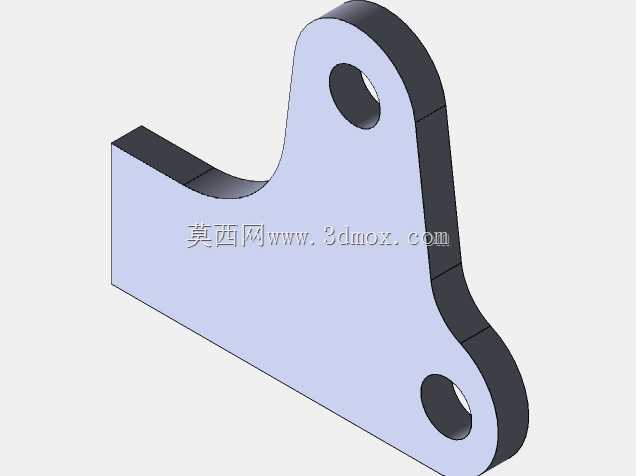

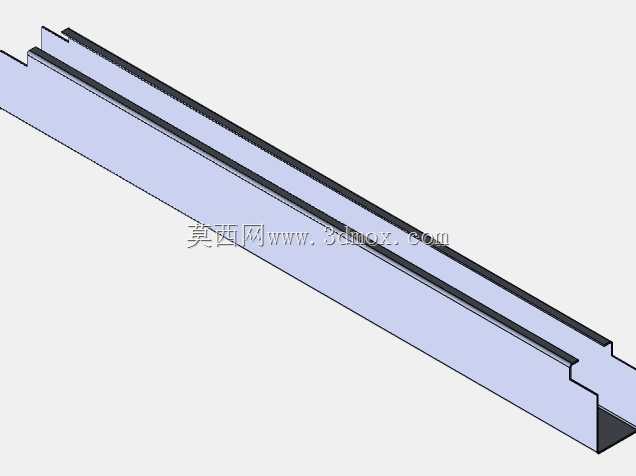

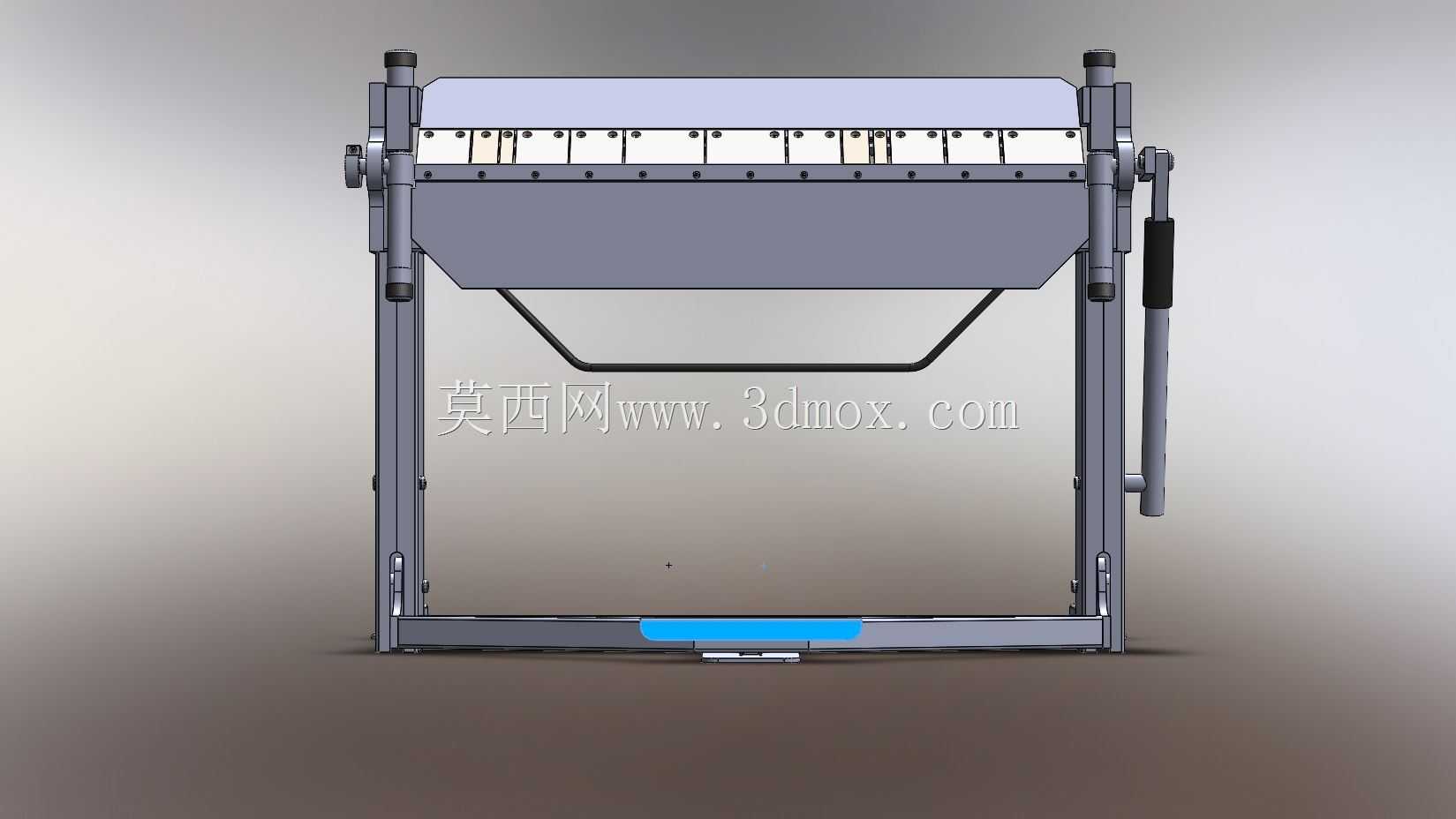

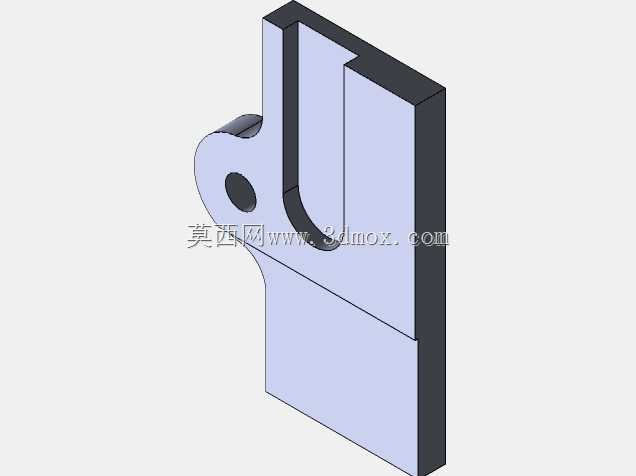

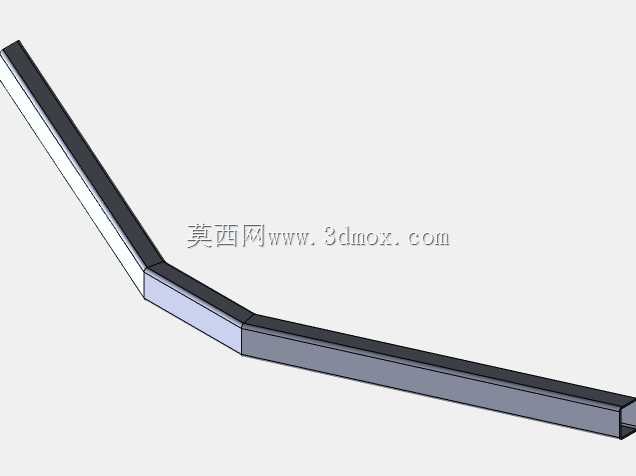

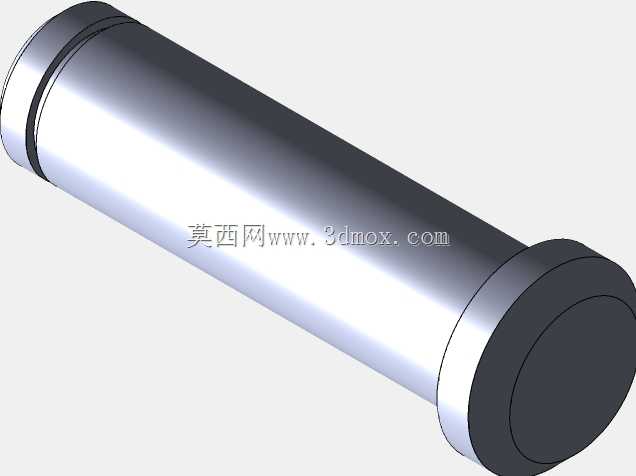

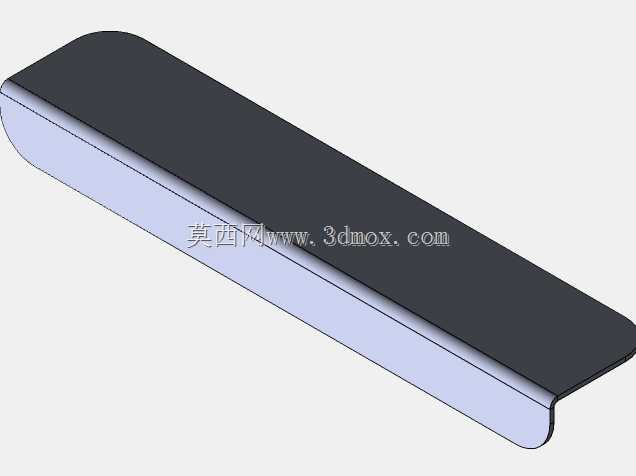

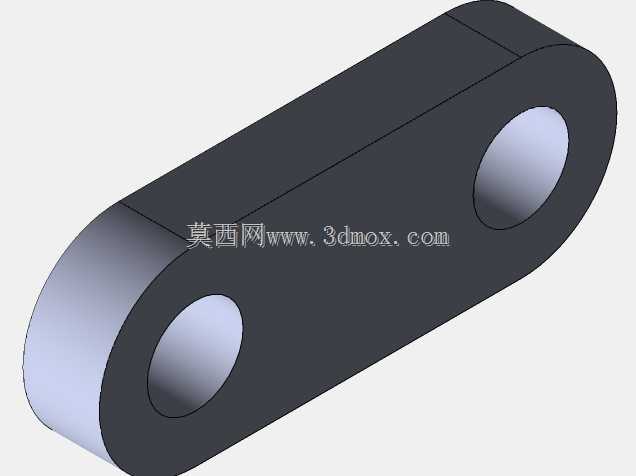

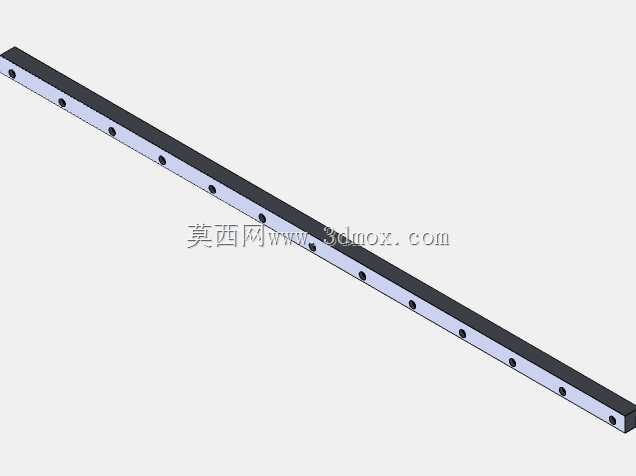

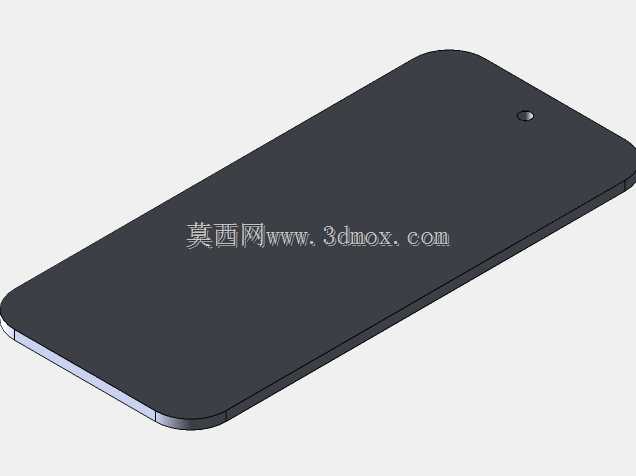

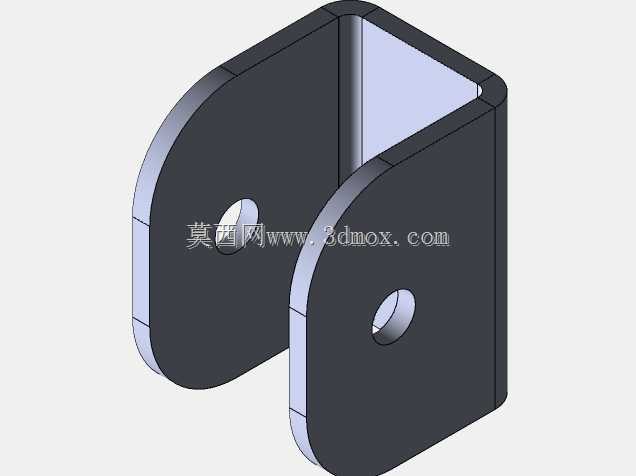

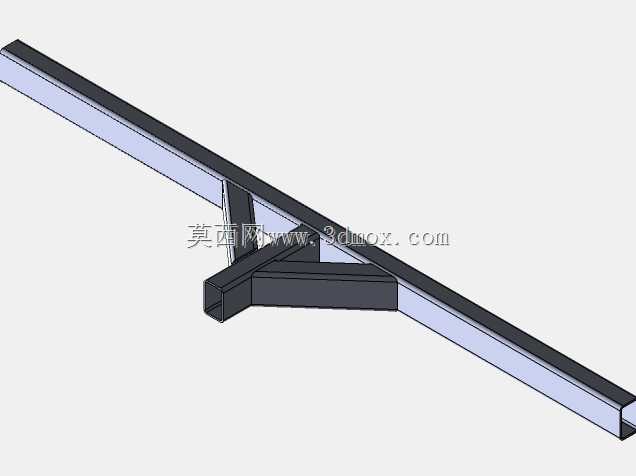

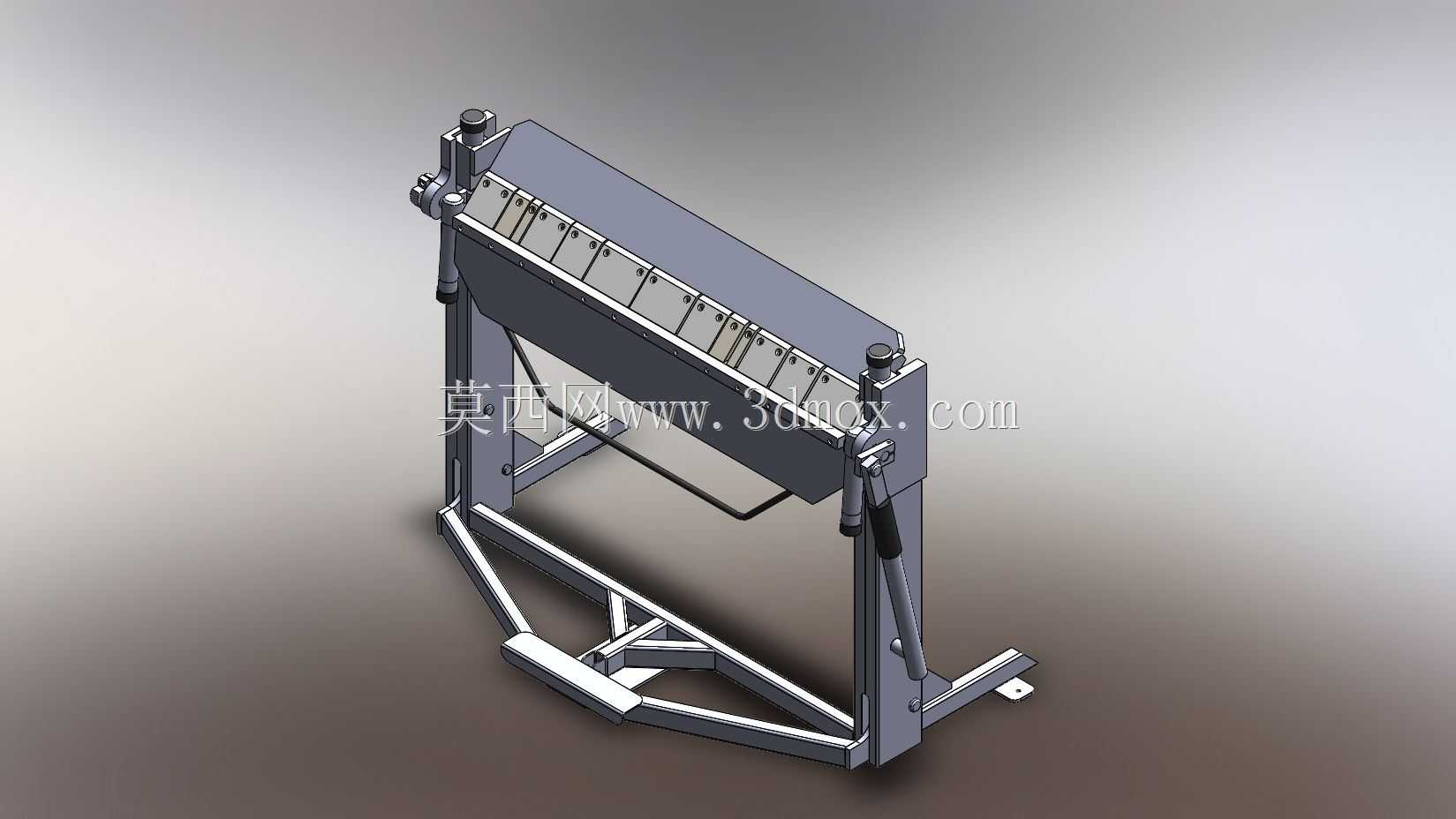

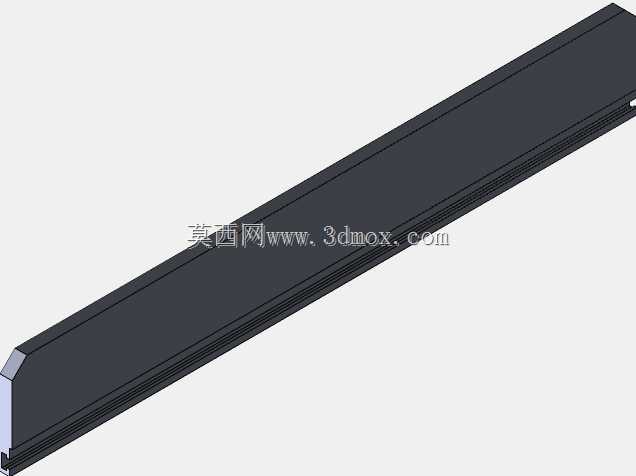

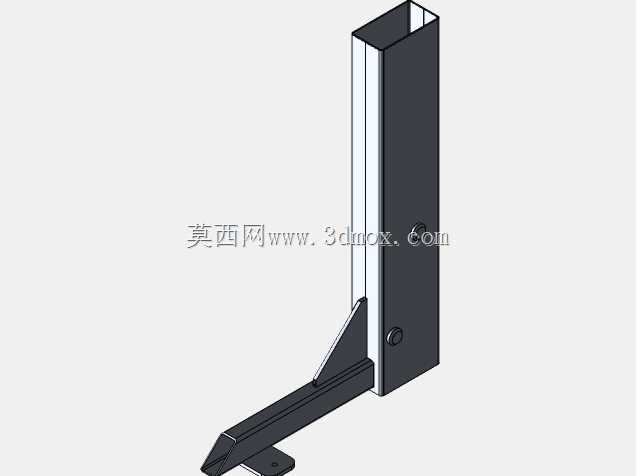

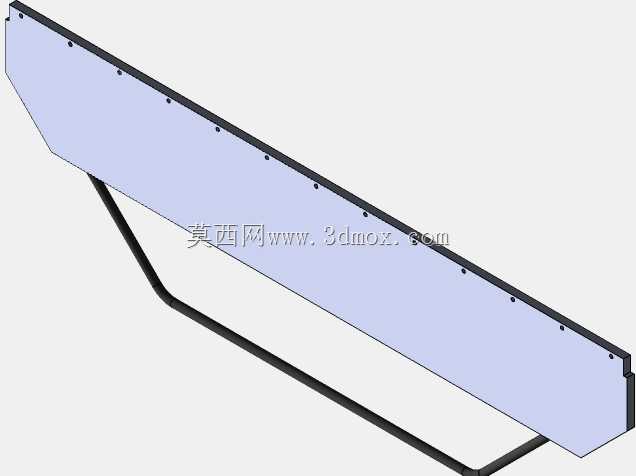

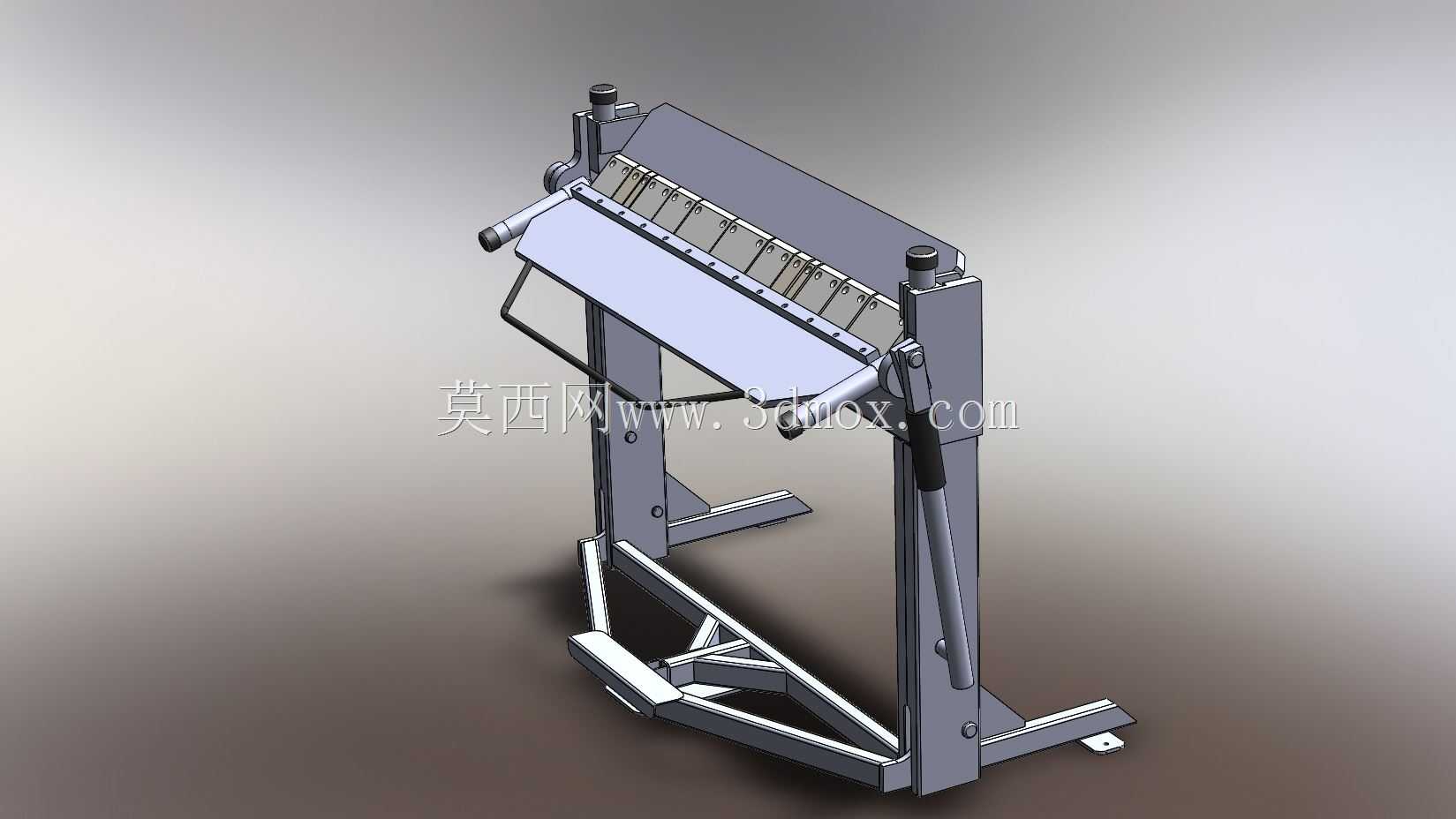

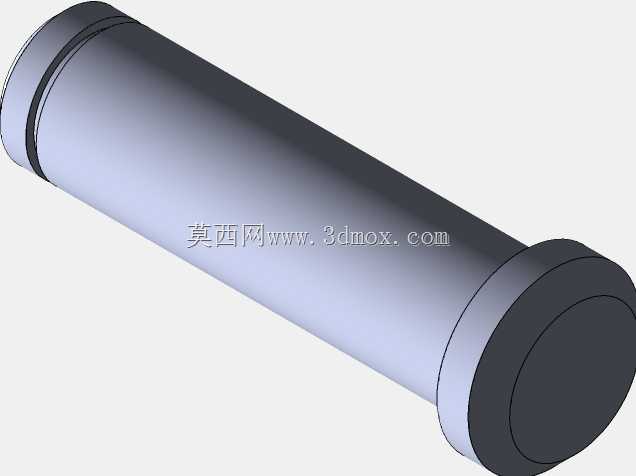

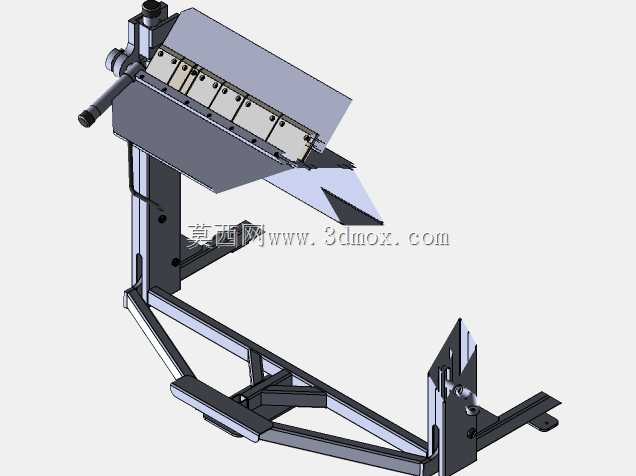

这款手动冲压折弯设备，主要面向小型钣金加工场景、五金维修作坊、职业院校实训教学以及个人DIY加工场景设计，无需外接动力源，完全依靠人力杠杆机构完成作业，在无供电条件的野外维修、零散小批量钣金件加工场景下适配性极强。从结构布局来看，设备采用开式C型框架结构，底部为带安装孔的支撑底架，可通过膨胀螺栓固定在工作台或者水泥地面上，安装时需预留左右两侧各300mm的操作空间，前方预留不小于500mm的上下料操作空间，设备整体高度约1100mm，工作台面高度适配成年操作者站立作业的人机工程要求，长时间操作不易产生疲劳。设备的核心执行部件为上模压梁与下模支撑座，上模压梁沿两侧垂直布置的导向柱做直线往复运动，导向柱采用间隙配合的光轴导向结构，配合间隙控制在0.05mm以内，保证压合过程中上下模的平行度偏差不超过0.1mm/m，避免折弯过程中出现角度不均、压痕错位的问题。两侧的操作手柄通过增力杠杆机构与上模压梁连接，杠杆传动比经过优化设计，操作者施加在手柄末端150N的作用力，即可在压合端面获得超过20kN的压合力，足以应对1.5mm厚度以内的冷轧钢板、2mm厚度以内的铝板以及1mm厚度以内的不锈钢板的折弯、压印、浅冲压作业。压梁上均匀布置的多组模位安装槽，支持快速更换不同形状的简易模具，除了常规的直边折弯作业外，还可以完成圆弧压型、百叶窗冲制、小型凸包成型、薄板铆接压合等多种加工工序，无需额外购置多台专用设备，大幅降低小型加工场景的设备投入成本。设备的底架采用矩形钢管焊接成型，焊接后经过去应力退火处理，长期承受交变载荷不会出现框架变形，底架中部设置的脚踏定位杆，可在压合作业前通过脚部踩踏完成工件的侧向定位，解放双手调整工件位置，提升加工过程中的操作安全性与定位精度。在实际使用过程中，这类手动设备相比电动、液压类冲压设备，不存在电路故障、液压油泄漏等维护问题，日常仅需定期在导向柱表面涂抹少量润滑脂即可保证运行顺畅，设备整体自重约85kg，既保证了作业过程中的机身稳定性，又可以通过底架的吊装孔完成短距离的场地转移，适配流动维修、临时加工点的使用需求。设计过程中针对手动操作的安全特性做了专项优化，压梁下行行程设置了机械限位块，最大开口高度可根据加工工件厚度在0-120mm范围内调整，避免操作过程中手柄行程过大导致的机构碰撞，同时两侧导向柱上加装了复位弹簧，完成压合作业松开手柄后，上模压梁会自动回弹至最高开口位置，无需手动抬升，减少操作步骤。针对薄板加工中常见的工件回弹问题，压梁与下模座的贴合面设计了1.5°的预压补偿角，在压合到位时可对板材形成过压校正，抵消常规低碳钢折弯后的回弹量，保证折弯角度的一致性，对于不同材质的板材加工，可通过调整手柄处的限位螺栓来改变压合深度，适配不同回弹系数材料的加工要求。这类设备在小型五金件生产、通风管道现场安装、广告金属字制作、配电箱壳体修配等场景中应用十分广泛，相比大型冲压设备，它的投入成本极低，操作门槛低，无需专业的设备操作培训即可上手，小批量加工时的生产灵活性远高于大型自动化设备，同时设备无高速运转部件、无高压动力源，操作过程中的安全风险远低于电动冲压设备，非常适合加工批量小、工件形状多变的加工场景。在三维建模过程中，所有结构件的连接尺寸、配合公差都按照实际加工装配要求设定，焊接件的焊缝位置、紧固件的选型都符合机械设计手册的相关规范，模型可直接用于工程出图、样机制作的参考，也可作为手动冲压类设备的结构设计模板，针对不同加工幅面、不同压力参数的需求，可在现有框架基础上调整压梁长度、杠杆传动比、导向柱直径等参数，快速衍生出不同规格的系列化产品。
