二合一多功能手持充电便携风扇结构设计

这款二合一便携风冷设备的结构设计，首先围绕户外移动场景的复合需求展开，日常通勤、户外作业、短途出行过程中，使用者往往同时面临随身电子设备续航不足、小范围环境降温的双重痛点，传统手持风扇仅能实现单一送风功能，额外携带移动电源又会增加随身负重，挤占包内收纳空间，因此在方案初期就确定了功能集成的核心设计方向，将送风模块与应急充电模块整合在同一手持壳体内，在不显著增加设备整体体积的前提下实现双功能复用。

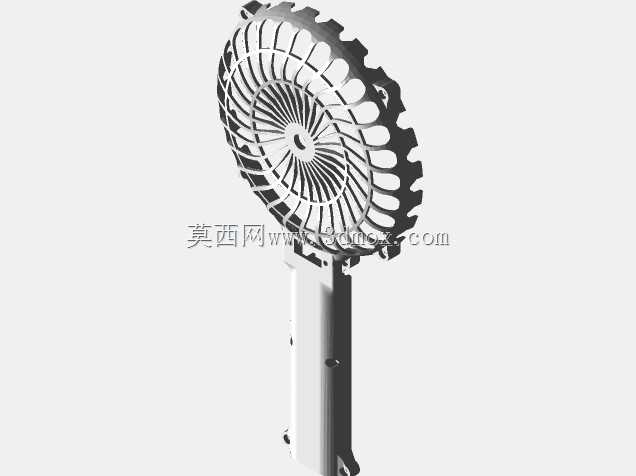

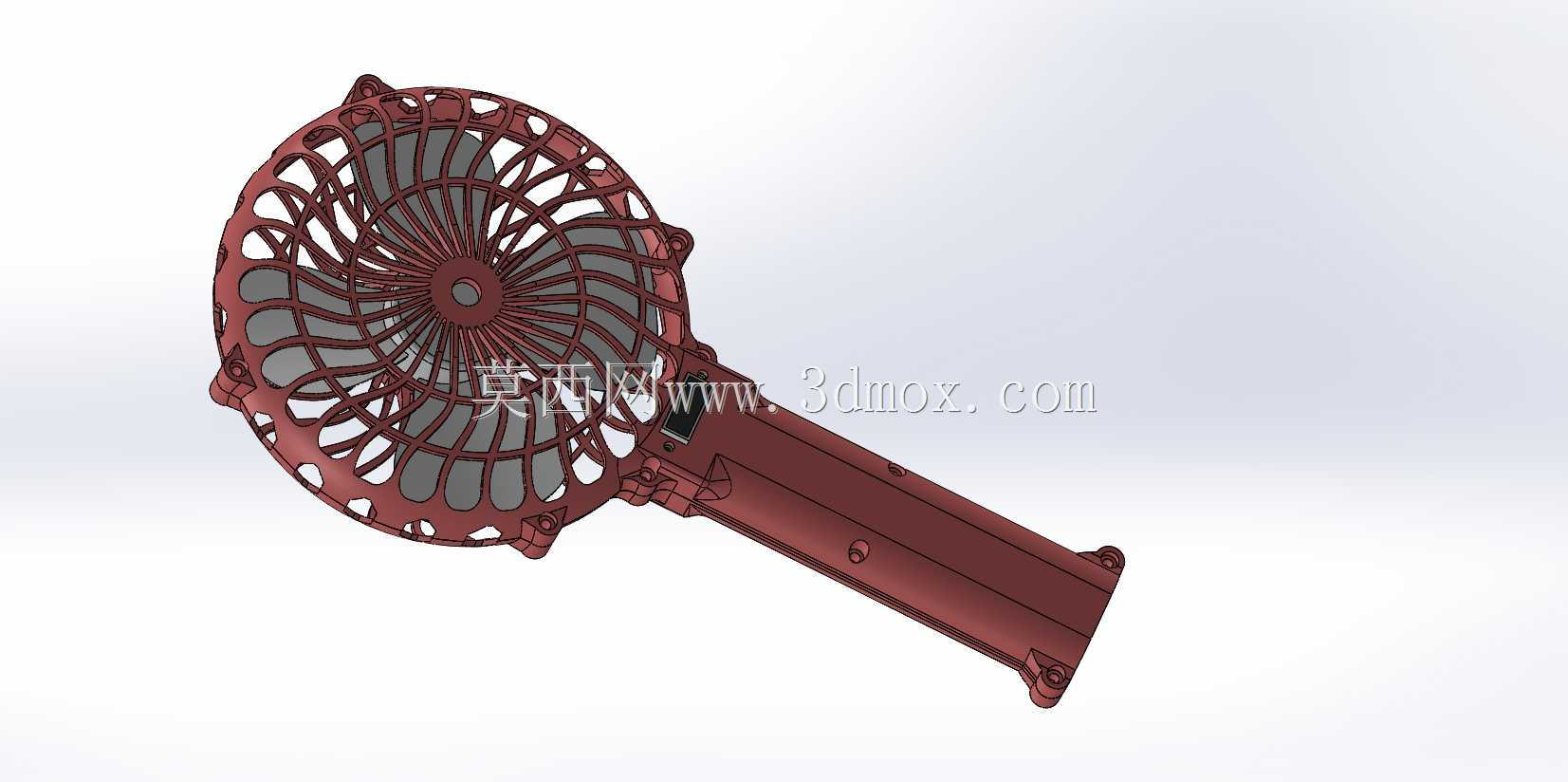

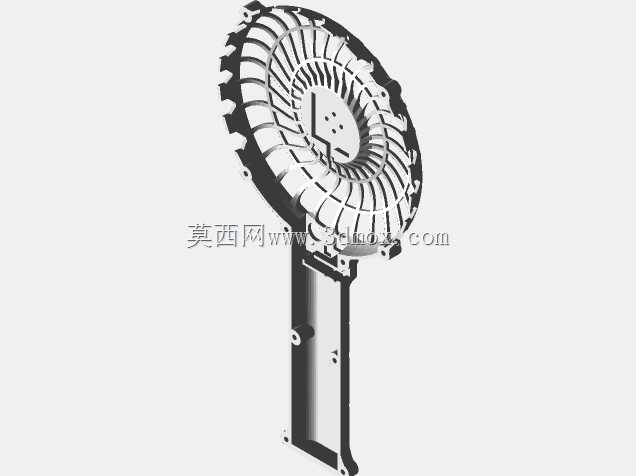

从结构布局来看，整体采用长柄握持加圆形风罩的经典手持风扇构型，握持段的截面尺寸参考成年人手掌抓握的人机工程数据，宽度控制在单手握持无明显胀手感的范围，壳体表面预留的固定孔位对应内部电路板、电池组的安装柱位，装配时可直接通过螺丝将内部元器件与前后壳锁紧，无需额外设置复杂的卡扣结构，既降低了壳体注塑成型的模具复杂度，也方便后期拆解维护。风罩部分采用密集格栅式防护结构，格栅间隙严格控制在安全范围内，避免使用过程中手指误触内部扇叶造成机械伤害，同时格栅的排布方向顺着扇叶的出风流向做了微小倾角优化，减少送风过程中的风阻损耗，提升同等转速下的有效送风距离。

内部功能模块的排布做了重心优化，重量占比较大的锂电池组放置在握持段的下半部分，让设备整体重心落在手掌抓握的中心区域，长时间手持使用不会出现头重脚轻的坠手感。扇叶驱动电机固定在风罩中心的安装位，电机转轴与扇叶的配合位做了防松脱的扁位设计，设备意外跌落时扇叶不会从转轴处松脱飞出。充电模块的电路主板放置在握持段靠近顶部的位置，输出接口设置在握持段与风罩衔接的侧面，接口处做了内凹的沉台设计，外接充电线时插头不会突出壳体过多，避免手持过程中线缆剐蹭手部，同时沉台结构也能减少日常使用中接口受到的磕碰损伤，提升接口的使用寿命。

功能切换的逻辑做了简化设计，设备正面设置的数显屏可以实时显示剩余电量、当前送风档位，送风档位采用多档可调设计，低档位满足日常静坐时的微风降温需求，高档位可在高温户外环境下提供足够的风冷量，当需要给外接电子设备充电时，无需切换额外的功能开关，直接将充电线接入输出接口即可自动触发充电输出，电路模块内置的过充过放保护机制，可在充电过程中自动匹配外接设备的输入电流，避免损伤外接设备电池。

安装边界方面，设备整体的外形尺寸控制在可单手握持收纳的范围，可轻松放入常规大小的随身背包甚至较大的衣物口袋中，风罩的圆形外轮廓做了圆弧过渡处理，没有尖锐的棱角，收纳时不会刮蹭包内的其他物品。壳体材质选用耐冲击的工程塑料，日常使用中的轻微磕碰、摔落不会造成壳体开裂，内部元器件的固定位都设置了微小的缓冲间隙，跌落时的冲击力不会直接传递到电路板与电池组上，提升设备整体的抗摔性能。

送风模块的扇叶采用多叶斜角设计，相比传统少叶扇叶，同等转速下送风更柔和，风噪更低，在公共场合使用时不会产生明显的噪音干扰。风罩与握持段的衔接处做了加强筋结构，长期使用不会出现风罩与手柄连接位断裂的问题。设备底部预留的充电输入接口适配常规的通用充电线材，无需配备专用充电器，日常补能十分方便。

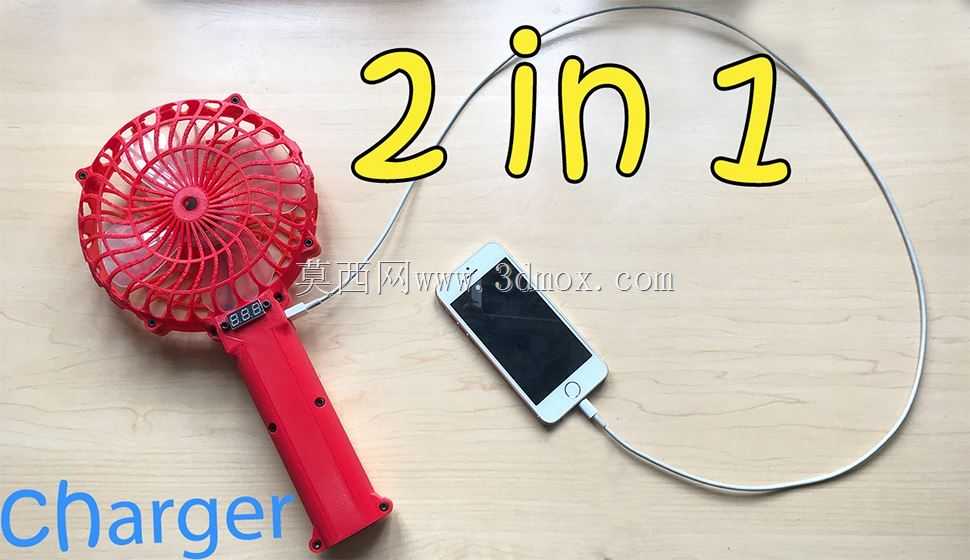

在实际使用场景中，这款设备既可以作为手持风扇在出行过程中提供风冷降温，在桌面办公时也可以放置在平整台面上作为小型桌面风扇使用，长柄的结构可以让风罩保持合适的仰角，无需额外配备支撑底座。当手机等随身电子设备电量不足时，内置的电池模块可以作为应急电源为设备补电，解决户外场景下的临时续航需求，真正实现一机两用，减少随身需要携带的电子设备数量，提升出行的便携性。
