手持式12V便携冷却风扇结构设计

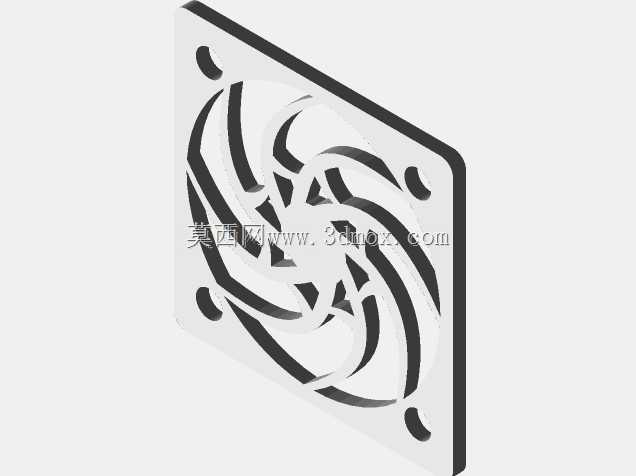

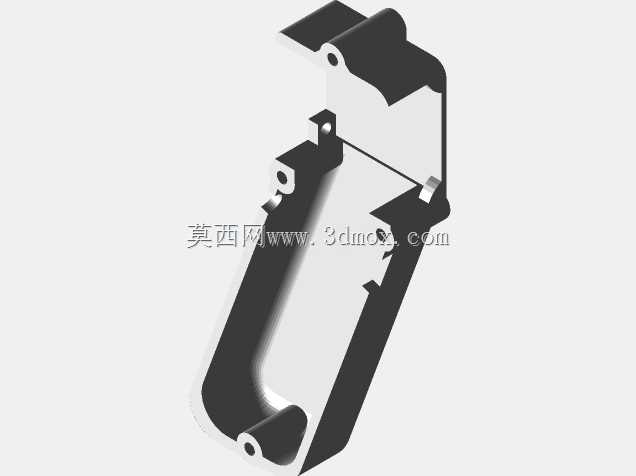

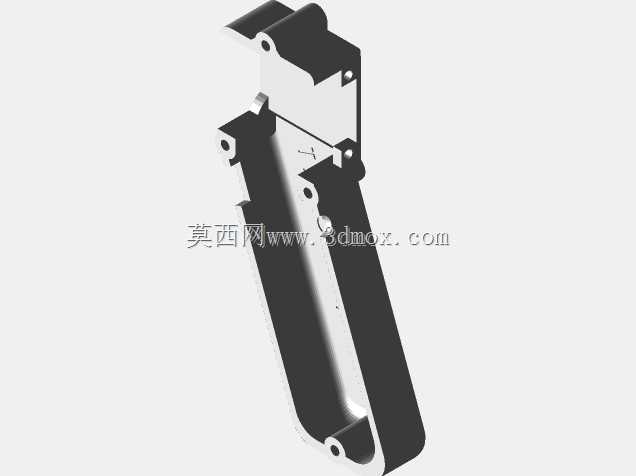

这款手持便携风冷设备的设计，最初是面向3D打印作业过程中的临时冷却需求开发，在FDM工艺打印小尺寸悬空结构、快速冷却挤出耗材以减少翘曲变形的场景下，常规桌面风扇体积过大无法精准对准打印点位，压缩空气气源又受场地管路限制无法随意移动，这类手持风冷装置刚好填补了小范围精准风冷的场景空白。从结构布局来看，整体采用长柄握持加前置风道出风的构型，握持段参考日常手持工具的人机尺寸设计，截面做了防滑纹理处理，握持时手掌受力均匀，长时间举持对准作业点位也不会产生明显的肌肉酸胀，手柄内部集成12V供电模块与驱动电路，开关按键设置在握持区域拇指可自然触碰的位置，单手握持时无需调整手势即可完成启停操作，适配单人独立作业的操作逻辑。风筒部分与手柄呈固定夹角，出风方向正对握持时的前方视野区域，作业时无需刻意调整手腕角度即可将气流对准需要冷却的点位，风筒内部的叶轮采用高压离心式构型，相比普通轴流风扇在相同供电功率下能输出更高的风压，气流经过前端收敛风道后形成束状高速气流，有效送风距离可以覆盖0.5米范围内的定点冷却需求，既可以用于3D打印过程中的耗材快速定型，也能满足电子元件焊接后的引脚快速降温、小型零部件粘接后的胶层固化加速、狭小空间内的积尘吹扫等多场景使用需求。设计过程中充分考虑了手持设备的重量平衡，将重量较大的供电电芯布置在手柄下半段，让整设备的重心落在握持区域的掌心位置，举持时不会出现前端下坠的力矩，降低长时间操作的疲劳感；外壳结构采用分体式卡扣加螺丝固定的装配方式，所有结构件都可以通过FDM3D打印直接制作，无需额外的模具投入，个人用户也可以自行打印替换损坏的外壳部件，维修成本极低。从安装边界与尺寸适配来看，整体外轮廓尺寸控制在成年人单手握持的舒适范围内，手柄长度适配手掌宽度，风筒直径不超过常规手电钻的夹持端尺寸，可以放入普通工具包的侧袋中随身携带，不会占用过多的储物空间；设备前端没有突出的尖锐结构，日常放置时不会刮蹭其他物品，出风端口设置了防护格栅，避免作业过程中异物吸入叶轮造成卡滞，也能防止手指误触转动部件造成安全隐患。在功能拓展性上，12V的供电参数可以适配常见的桌面电源、户外移动电源、车载电源等多种供电场景，不需要专用的充电适配器，在车间、户外作业、桌面维修等不同场景下都能快速取电使用；风道结构预留了拓展接口，可以根据使用需求更换不同口径的出风嘴，比如更换扁嘴出风头获得更窄的气流束用于精准冷却微小焊点，更换多孔出风头扩大气流覆盖范围用于小区域的通风散热。结构设计上做了多处防呆设计，内部电芯与驱动板的连接接口采用不对称引脚设计，自行拆装维护时不会出现接反正负极的情况，外壳的装配卡扣做了对位标识，拆分后重新组装时无需反复调整对位即可快速扣合，降低非专业人员的拆装维护难度。相比固定式的冷却风扇，这种手持构型的风冷设备不需要固定安装位置，可以根据作业需求随时移动到需要风冷的点位，对于零散的、非固定工位的冷却作业来说，使用灵活性远高于固定式通风设备，在小型加工车间、个人DIY工作室、户外维修作业等场景下都有很高的实用价值。
