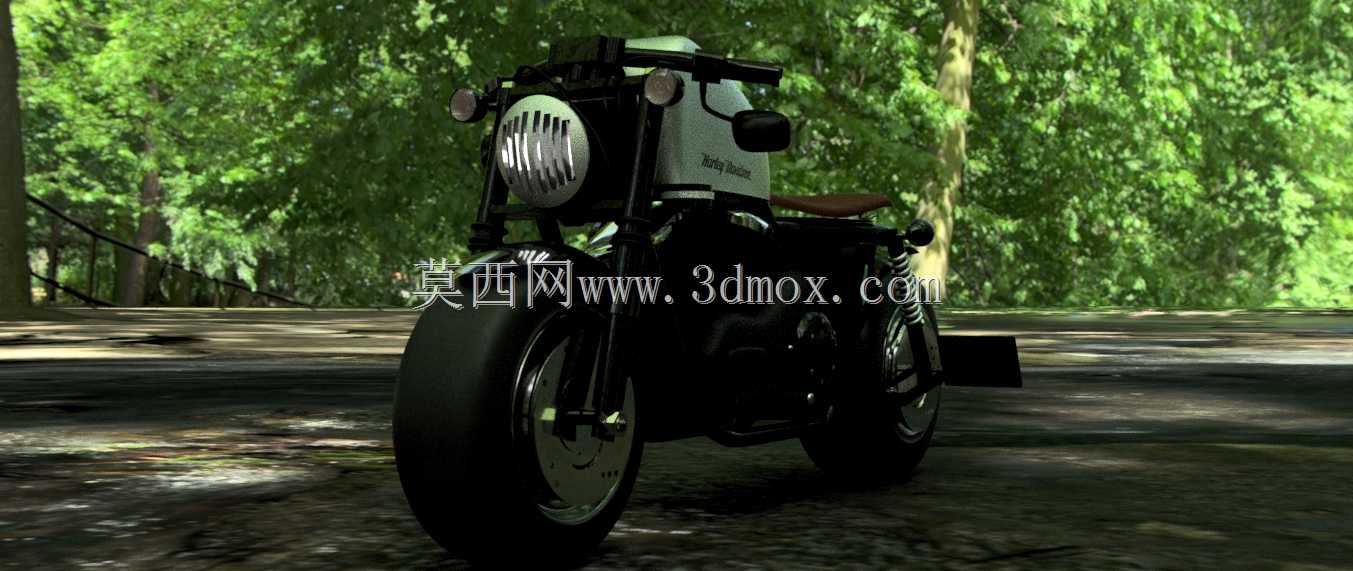

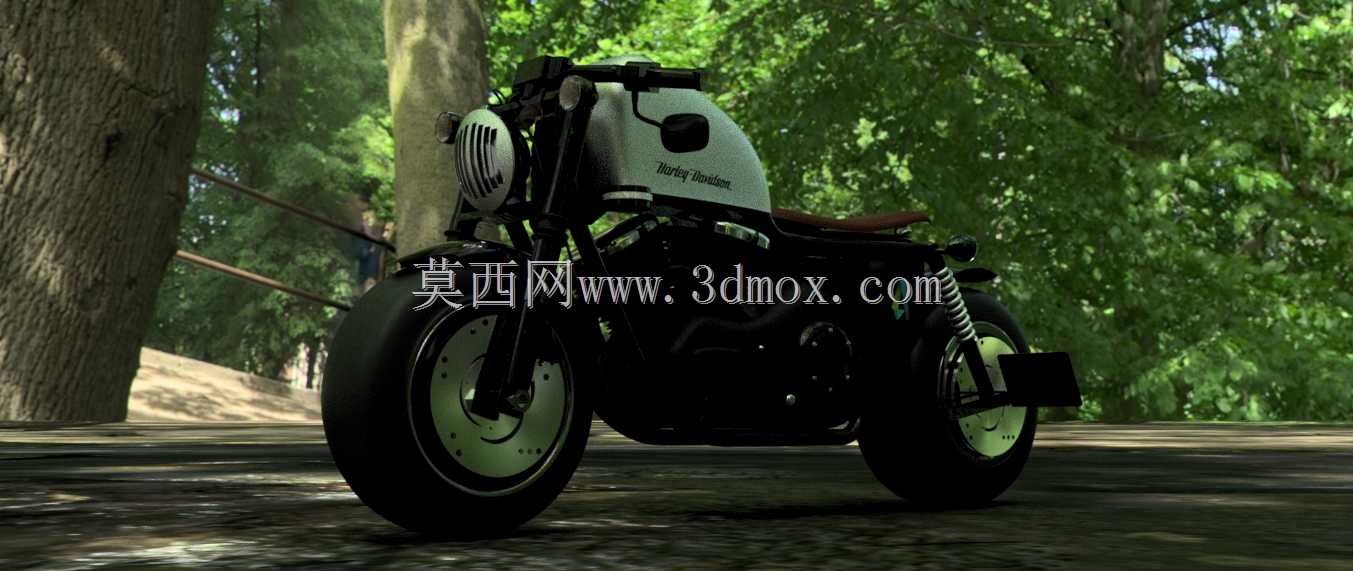

复古风格哈雷戴维森重型机车三维设计

做这款重型机车的结构设计时，最先要锚定的是复古巡航车型的人机工程边界，毕竟这类车型的核心使用场景集中在城市休闲骑行、长途公路巡航以及机车文化展示场景，不同于街车的激进骑行三角，整车的坐姿设定要兼顾长时间骑行的腰部放松感，手把高度、座垫与脚踏的相对位置需要反复校核，确保骑行时上半身保持自然直立状态，腿部弯曲角度符合巡航骑行的舒适区间。从结构分层来看，整车的主体框架采用双摇篮式车架结构，这种结构的优势在于能给发动机提供充足的包裹防护，同时在高速巡航时可以更好地过滤路面传来的细碎振动，车架的管材选型要兼顾刚性与轻量化需求，主承重管的壁厚需要匹配整车整备质量下的载荷要求，避免过弯时出现车架形变影响操控精度。前部的悬挂系统采用正置式前叉，前叉的行程设定偏向舒适取向，能够应对铺装路面的常见颠簸，前叉上部的联板结构不仅承担转向连接的作用，还集成了大灯支架、仪表安装位的结构接口，不需要额外设计独立支架就能完成前部附件的安装固定，减少了整车的零散部件数量。前轮采用大直径辐条轮毂搭配宽幅真空轮胎，轮胎的扁平比设定偏向巡航稳定性，胎面花纹兼顾干湿地抓地力，前轮的制动系统采用单碟刹搭配对置活塞卡钳，制动力度的调校偏向线性，避免重刹时出现前轮抱死的风险。车头部分的圆形大灯是复古车型的标志性设计，大灯外圈采用金属装饰罩，内部的灯组结构预留了后期改装升级的空间，大灯两侧的转向灯采用小巧的圆形设计，与整车复古风格保持统一，手把上的控制按键布局符合常规机车的操作逻辑，油门、离合、刹车手柄的角度可以根据骑行者的手型进行小范围调整。油箱的造型采用经典的水滴形设计，油箱容积设定能够满足中长途巡航的续航需求，油箱表面的曲面过渡要保证钣金冲压的工艺可行性，避免出现过小的圆角导致冲压成型时出现开裂问题，油箱下部预留了油泵安装、油路走线的空间，与车架的连接点采用橡胶缓冲衬套，减少发动机振动传递到油箱产生的异响。座垫采用分体式设计，前部主座垫的填充物厚度充足，表面采用防滑皮质材料，保证骑行时的臀部支撑性，后部的乘客座垫尺寸紧凑，兼顾载人需求与整车的视觉协调性，座垫下方的空间集成了电瓶、电控模块的安装位，同时预留了侧置牌照架、后转向灯的安装接口。动力部分的V型双缸发动机是整车的核心部件，发动机的安装位置需要考虑整车的前后配重比，尽量将重心向整车中心靠拢，提升低速行驶与过弯时的稳定性，发动机外部的散热片结构不仅承担风冷散热的功能，其规整的排列也强化了整车的机械质感，发动机与车架的连接点采用多组减震机脚，隔绝发动机运转时产生的振动传递到车架与手把位置。排气系统采用双侧短尾排气设计，排气管道的走向需要避开后轮、后减震的运动干涉范围，排气尾段的造型与整车尾部线条保持一致，排气的安装支架需要具备足够的刚性，避免大油门时出现排气共振的问题。后悬挂采用双侧弹簧减震，减震的预载可以根据载重量进行调整，后摇臂采用钢管焊接结构，与后轮轴的连接位设置了耐磨衬套，减少长期使用后的磨损间隙，后轮同样采用宽幅轮胎，匹配大直径碟刹系统，保证后轮的制动稳定性。整车的覆盖件多采用金属材质，少量非承重覆盖件采用工程塑料，所有覆盖件的安装卡扣位置都做了隐藏式设计，避免外露的螺丝破坏整车的复古视觉效果，整车的线束走向全部沿着车架管材内部或侧边布置，外部采用线束护套包裹，既美观又能避免线束被泥水侵蚀。在实际建模装配过程中，所有部件的装配基准都统一到车架的中心基准面上，保证前后轮的同轴度、车把转向的左右对称性，各个运动部件比如前轮转向、后轮转动、减震压缩、刹车手柄动作都要做干涉检查，确保全行程范围内不会出现部件碰撞的问题，焊接位置的焊缝预留、螺栓连接的操作空间也都在建模阶段做了校核，避免后期生产装配时出现工具无法操作的情况。
