石油钻机用钢制多层承载模块结构

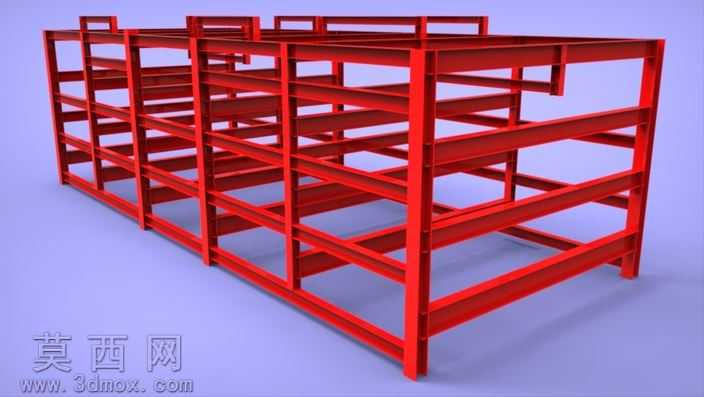

本模型为石油钻机配套的钢制多层承载模块框架，建模过程严格遵循重型工业钢结构的设计规范，先通过基准轴与基准平面搭建整体定位体系，确定框架的总长、总宽、总高尺寸以及各层承载面的间距，保证模块可适配钻机平台的安装对接要求。建模时优先采用型材特征库调用标准型钢截面，通过拉伸、布尔运算生成各段横梁、纵梁与立柱构件，对构件衔接处的节点做精细化处理，还原焊接拼接的结构形态，所有梁体的排布均经过受力逻辑校验，横向与纵向梁体交错形成稳定的网格承载结构，多层平行的承载面可满足钻机配套设备、管线的分层布设需求。材质设置上为框架赋予哑光红色工业防锈漆材质，调整材质的粗糙度、反光度参数还原真实工业涂装的质感，渲染时采用淡紫色纯色背景突出框架本身的结构形态，通过多角度布光展现梁体的层次关系与空间结构，避免构件之间出现视觉遮挡。设计思路上重点考量模块的承重性能与装配适配性，整体采用对称式框架结构，底部设置落地支撑端，顶部预留对接接口，可实现同规格模块的堆叠拼接，侧面预留的镂空区域方便管线穿行与后期检修，各层梁体的排布密度根据承载需求做差异化设计，保证结构强度的同时尽可能控制整体自重，减少材料冗余。模型完整还原了钢制模块的所有结构细节，无多余的装饰性构件，所有结构均服务于工业承载的实际功能，可用于石油钻机平台的布局规划、结构受力模拟以及装配演示场景，为现场施工与构件生产提供直观的三维参考依据。
