带同步带轮输出端NEMA17步进电机结构

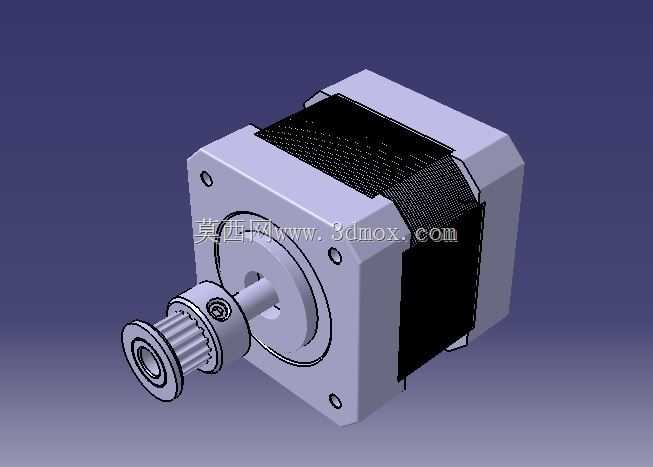

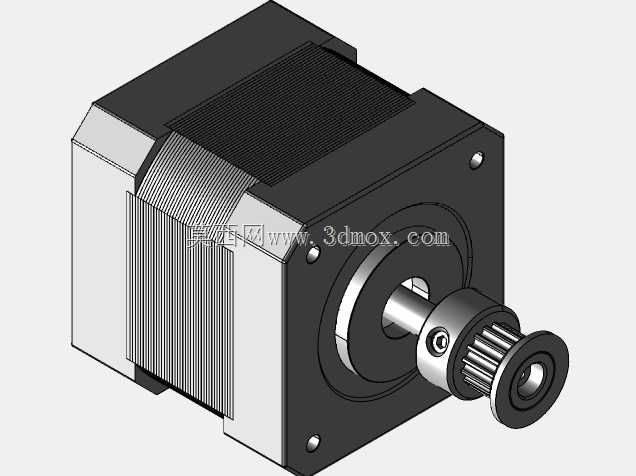

做小型自动化设备结构选型时，42系列也就是NEMA17规格的步进电机，几乎是桌面级设备、小型传动模组里绕不开的动力元件，这次的模型还原的是输出端预装同步带轮的完整装配状态，和市面上裸轴出货的标准件模型不同，这个装配状态更贴近实际装机后的真实形态，能直接给做同步带传动布局的工程师省掉重复装配带轮、核对配合尺寸的步骤。先从实际应用场景说，这类带预装同步带轮的NEMA17步进电机，最常出现在桌面级3D打印机的XYZ轴传动、小型皮带输送线的驱动端、桌面点胶机的位移模组、小型雕刻机的进给轴、自动锁螺丝机的滑台驱动这些场景里，这些场景的共同特点是安装空间紧凑，传动精度要求中等，负载扭矩不大，不需要太大的动力冗余，NEMA17的安装法兰尺寸刚好适配2020、3030这类常用工业铝型材的安装孔距，不需要额外做太复杂的转接板。从产品功能特性来看，这个结构的核心是把步进电机的角位移输出，通过轴端的同步带轮转化为同步带的直线传动，相比直接用联轴器连接丝杠的结构，同步带传动的安装容错率更高，不需要严格保证电机轴和传动部件的同轴度，在小型设备里能大幅降低装配调试的难度，同时同步带的缓冲特性还能吸收电机启停时的轻微冲击，避免硬连接导致的电机轴卡滞或者丢步问题。模型还原的电机本体是标准的两相混合式步进电机结构，定子部分的绕组散热筋、端盖的安装定位孔、出线端的结构都做了还原，输出轴上的同步带轮是齿形带轮，带轮和电机轴之间用顶丝固定，这个细节也做了还原，实际选型时这个位置的顶丝孔位需要对准电机轴的平面，避免传动过程中带轮打滑。再说到设计思路，做这个模型的时候，首先是严格遵循NEMA17标准的安装边界，法兰安装面的四个安装孔孔距是42mm标准尺寸，安装孔的孔径适配M3螺丝，电机本体的截面尺寸是42mm见方，机身长度对应常见的40mm机身规格，输出轴的直径是5mm，轴伸长度刚好匹配同步带轮的安装宽度，不会出现轴伸过长干涉带轮挡边、或者轴伸过短导致带轮固定不牢的问题。安装边界方面，电机尾部的出线端预留了足够的线缆弯曲空间，不会因为贴板安装导致线缆被挤压破损，前端带轮的外径和挡边尺寸也做了核对，安装时带轮的齿面和同步带的齿面完全对齐，不会出现带轮偏磨导致的传动异响、精度下降问题。实际做结构设计时，很多新手工程师容易忽略电机安装面的定位止口尺寸，这个模型里前端盖的定位止口也做了准确还原，止口直径是22mm标准尺寸，安装时可以把止口卡进安装板的定位孔里，不需要反复调整电机的同轴度，就能保证输出轴和传动面的垂直度，避免带轮运行时出现偏摆。另外这个模型里的同步带轮是适配GT2齿形的常用规格，齿距2mm，刚好匹配小型设备里最常用的6mm宽GT2同步带，不需要额外再去匹配带轮的齿形参数，直接调用到装配体里就能完成同步带传动的布局，核对张紧轮的安装位置、皮带的包角是否符合设计要求。从结构细节来看，电机端盖的四个安装孔是通孔设计，安装时可以从电机尾部穿螺丝直接锁在安装板或者型材上，也可以反过来从安装板侧穿螺丝锁进电机端盖的螺纹孔，两种安装方式的空间预留都在模型里有所体现，工程师可以根据自己的设备布局选择合适的安装方向，不需要担心螺丝长度不够或者和机身其他部件干涉。还有一个容易被忽略的细节是电机本体的散热结构，模型里机身外壳的冲压散热筋结构也做了还原，实际连续运行时，这些散热筋能增大和空气的接触面积，帮助电机绕组散热，避免长时间运行时电机温度过高导致扭矩下降、丢步甚至烧毁绕组，做设备布局时要注意不要把电机的散热面完全贴在其他部件上，要预留一定的空气流通空间，这个模型的外形尺寸能直接用来核对周边部件的安全间隙，保证散热空间充足。
