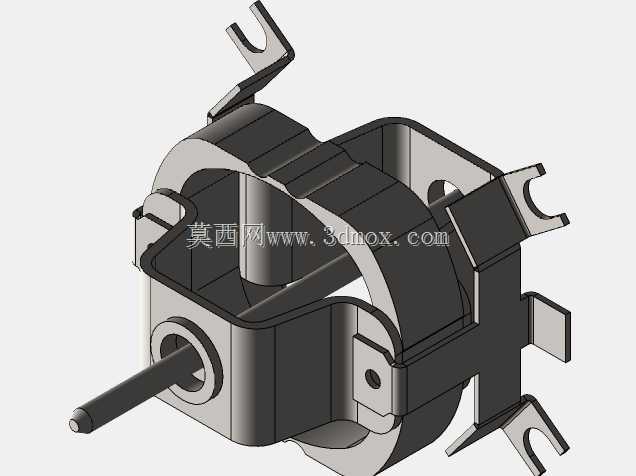

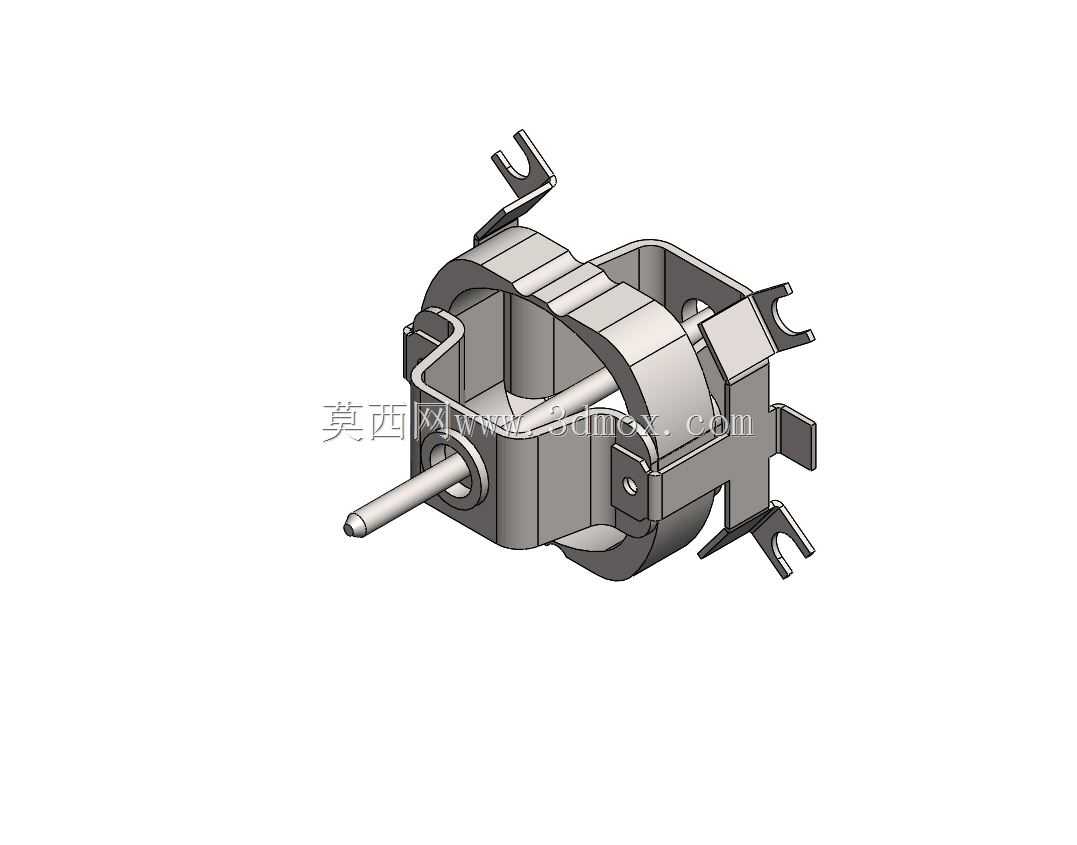

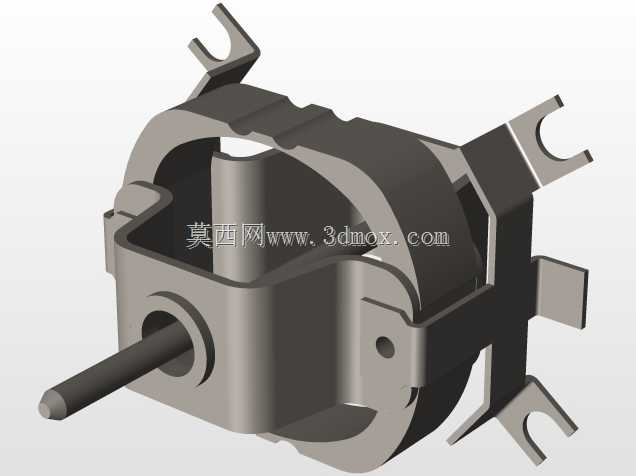

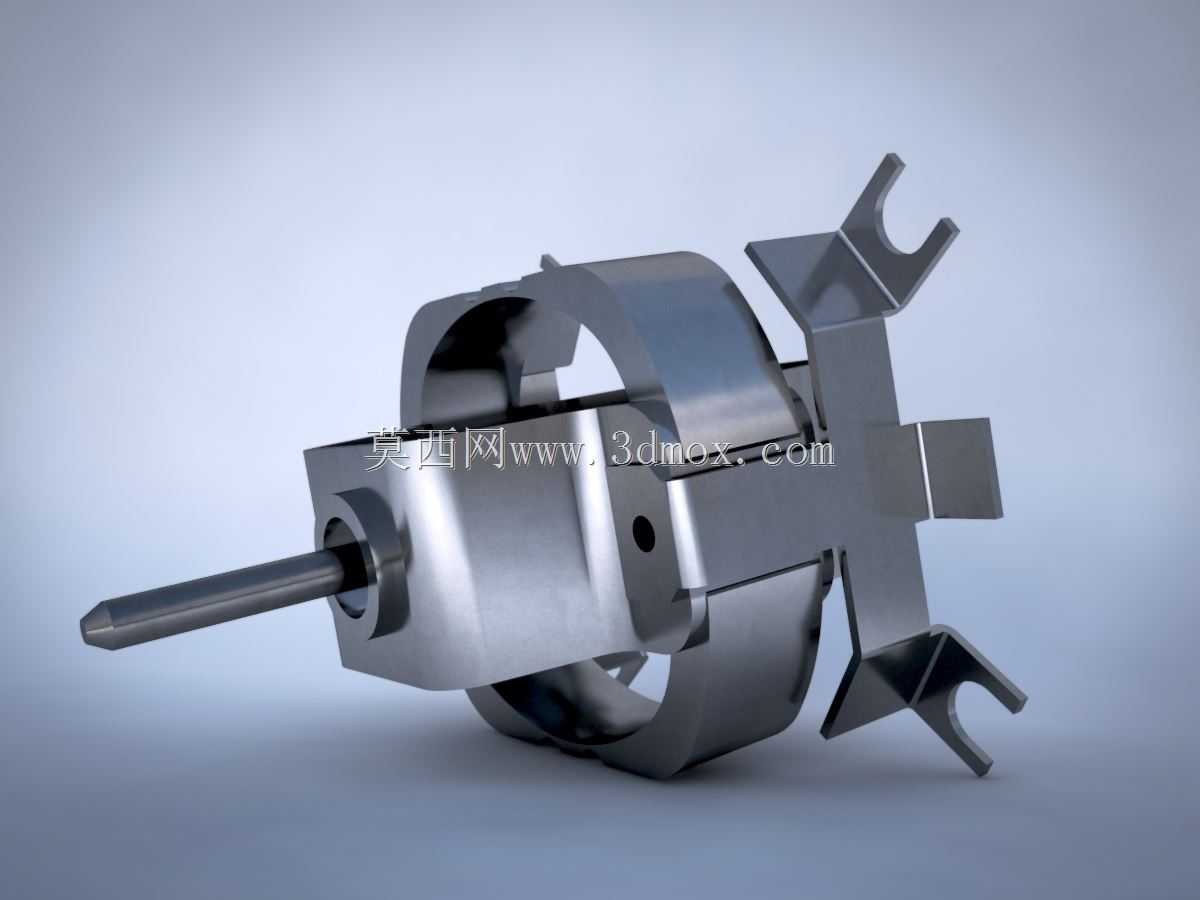

小型交流驱动电机安装结构三维设计

这款小型驱动电机的结构设计，首先围绕小家电类负载的实际安装工况做了适配，常见应用场景覆盖台式吹风机、小型暖风机、桌面排风设备这类需要持续稳定输出低扭矩转速的民用电器，也可适配部分小型自动化设备里的辅助送风驱动位。从实际用途来看，它的核心作用是将交流电能转化为旋转机械能，带动风轮类负载完成指定转速下的持续运转，设计时优先考虑了安装便捷性与运转稳定性的平衡。

功能特性上，这款电机采用外露式安装支架结构，四个带安装槽的固定支脚直接从机壳固定箍延伸出来，不需要额外加装转接安装板，支脚上的长圆形安装孔可以适配一定范围内的安装孔位偏差，降低配套设备的机架加工精度要求。输出轴采用单端伸出设计，轴端做了光轴适配结构，可直接过盈配合安装风轮，不需要额外做键槽加工，适配小扭矩负载的传动需求，轴伸长度经过匹配计算，刚好满足常规风轮的安装深度，不会出现轴端顶碰风轮端盖或者配合长度不足打滑的问题。机壳部分采用叠片定子外包式固定结构，外部的金属固定箍同时承担定子压紧、支架连接、散热辅助三个作用，冲压成型的固定箍上预留了定位卡点，和定子叠片的缺口直接卡合，不需要额外焊接或者螺丝固定，减少装配工序的同时也避免了长期运转后紧固件松动的风险。

设计思路上，这款电机没有采用常规的封闭端盖结构，而是做了半开放的定子容纳空间，一方面是适配小家电类产品本身的外壳防护结构，电机不需要独立承担IP防护功能，半开放结构可以大幅提升定子绕组的散热效率，长期连续运转时绕组温升可以控制在更低区间，延长绝缘层的使用寿命；另一方面半开放结构减少了端盖部件的物料成本与装配工序，适合大批量规模化生产。安装支架的弯折角度经过反复校核，四个支脚的安装面处于同一基准平面，固定到设备机架后电机轴的同轴度可以得到保证，不会出现因为安装面不平导致的转子扫膛、运转异响问题。转子部分的动平衡区域预留了去重槽，生产时可以直接在支架内侧的转子端环位置做动平衡校正，不需要额外加装平衡块，减少高速运转时平衡块脱落的隐患。

外形尺寸与安装边界方面，电机主体的最大外径控制在适配小功率送风负载的区间，整体轴向长度从轴端到尾部支架的距离经过压缩，不会占用过多设备内部的安装空间，四个安装支脚的外轮廓跨度刚好匹配常规小家电的机架安装位，支脚的弯折高度预留了接线空间，电机的绕组引出线可以从支脚之间的空隙直接引出，不需要在机壳上额外开走线槽，也避免了引出线被安装支架挤压破损的风险。输出轴的中心高和安装面的距离经过标准化适配，可以直接替换同规格的传统小功率交流电机，不需要修改配套设备的原有结构，降低下游客户的替换改造成本。

从结构细节来看，电机的定子叠片采用高导磁硅钢片冲压叠铆，叠片厚度公差控制在极小范围内，保证磁路的均匀性，减少铁损带来的发热与效率损耗。固定箍的材质采用冷轧钢板冲压成型，表面做了电泳防锈处理，在潮湿的使用环境下也不会出现锈迹污染设备内部的问题。输出轴采用优质碳素结构钢加工，表面做了镀硬铬处理，提升轴表面的硬度与防锈能力，和风轮配合的位置粗糙度经过严格控制，既保证配合的紧固性，也方便后续维修时的风轮拆卸。整体结构没有多余的冗余设计，每个结构件都承担至少一项以上的功能，在满足使用性能的前提下最大程度压缩了物料与装配成本，适配大批量民用电器的供应链需求。
