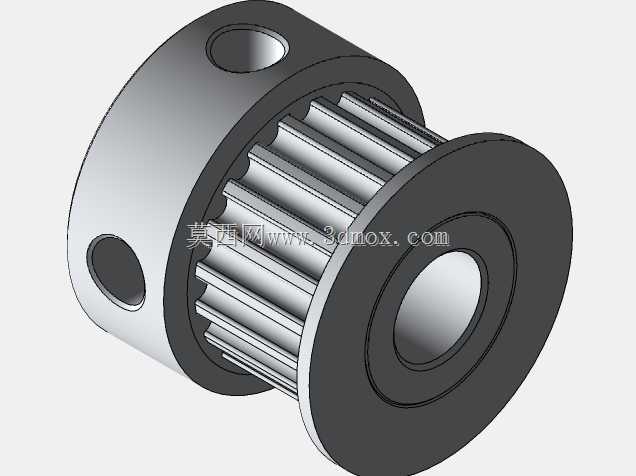

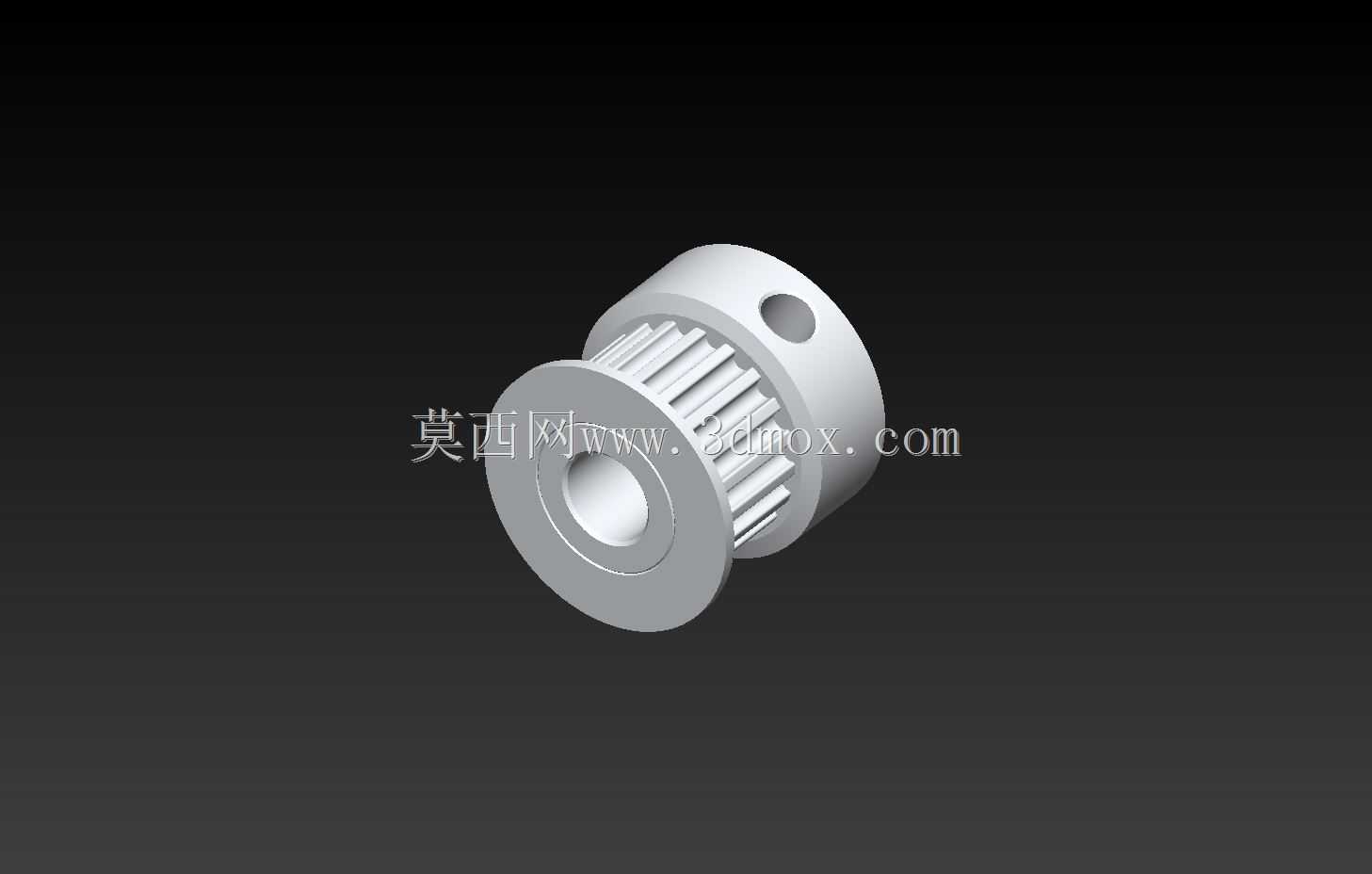

3D打印机用GT2U型同步带轮结构

做桌面级FDM3D打印机结构设计的时候，XY轴的传动同步轮选型是绕不开的环节，这个GT2U齿同步带轮就是针对这类小载荷精密传动场景做的结构。先从实际安装边界说，这类带轮常规适配2GT宽度6mm的同步带，内孔根据常用的42步进电机输出轴做匹配，常见的内孔规格是5mm，带轮本体上开有M3的顶丝孔，安装时直接套在电机轴上，拧紧顶丝即可完成周向和轴向固定，不需要额外做键连接，毕竟桌面级3D打印机XY轴的传动扭矩很小，顶丝锁紧的摩擦力完全足够传递动力，不会出现打滑丢步的问题。

从功能特性上看，U型齿的齿形设计是专门匹配GT2同步带的齿廓的，啮合的时候齿侧的贴合度更好，相比直齿带轮，U型齿在高速往复运动的时候，带和轮之间的啮合冲击更小，运行噪音更低，这对桌面级设备来说很重要，毕竟很多用户是把设备放在工作室或者家里使用，噪音控制是实际使用中很受关注的点。另外带轮的挡边是和本体一体加工的结构，两侧的挡边高度刚好高出带的安装面1mm左右，能避免同步带在高速往复运动的时候出现跑偏掉带的问题，很多新手组装设备的时候最头疼的就是同步带跑偏磨边，一体挡边的设计能大幅降低装配调试的难度，不需要额外加装挡圈来限制带的位置。

设计思路上，这个带轮做了轻量化的结构处理，本体采用铝合金材质加工，整体重量很轻，装在步进电机轴端的时候，不会给电机轴带来额外的偏载，能降低电机启动和换向时候的转动惯量，提升传动响应速度，毕竟3D打印机在打印圆弧或者曲面的时候，XY轴需要频繁换向，转动惯量越小，电机的跟随性越好，打印出来的工件表面纹路就越均匀，不会出现因为响应滞后导致的振纹。齿面的加工精度控制在IT7级，齿距误差控制在0.02mm以内，这个精度等级完全能满足桌面级3D打印机的传动精度要求，毕竟FDM工艺的成型精度一般在0.1mm左右，传动端的误差只要控制在0.05mm以内，就不会对最终成型精度造成明显影响。

实际应用场景里，除了桌面级3D打印机，这类小规格GT2同步带轮也会用在小型雕刻机、桌面级点胶机、小型自动化送料机构这类需要小载荷精密直线传动的设备上，只要是采用同步带做直线传动、载荷不大、对传动精度有一定要求的场合，都能适配。安装的时候要注意，带轮的端面跳动要控制在0.05mm以内，如果端面跳动太大，同步带在运行的时候会出现周期性的张紧力变化，不仅会加剧带的磨损，还会导致传动方向出现周期性的位置误差，直接影响设备的运行精度。另外顶丝的安装位置要对准电机轴的平面，不要顶在电机轴的圆弧面上，不然锁紧之后容易出现松动，设备长时间运行后带轮会出现轴向窜动，导致同步带跑偏。

从结构尺寸的匹配性来说，这类带轮的常用齿数是16齿、20齿，对应的节圆直径分别是10.19mm和12.73mm，选型的时候要根据电机的扭矩和需要的传动速度来选齿数，齿数越少，相同电机转速下直线运动的速度越快，但传动扭矩会相应降低，齿数多的话传动更平稳，扭矩输出更充足，但移动速度会慢一些，做结构设计的时候要根据设备的打印速度要求和电机的扭矩参数做匹配，不要盲目选大齿数或者小齿数。另外带轮的内孔和电机轴的配合要选间隙配合，间隙控制在0.01-0.02mm就可以，间隙太大的话装配后会有同轴度误差，运行的时候带轮会偏心，导致同步带跳动，间隙太小的话装配难度大，拆装维护的时候不方便。
