弯管拼接异形框架结构创意造型设计

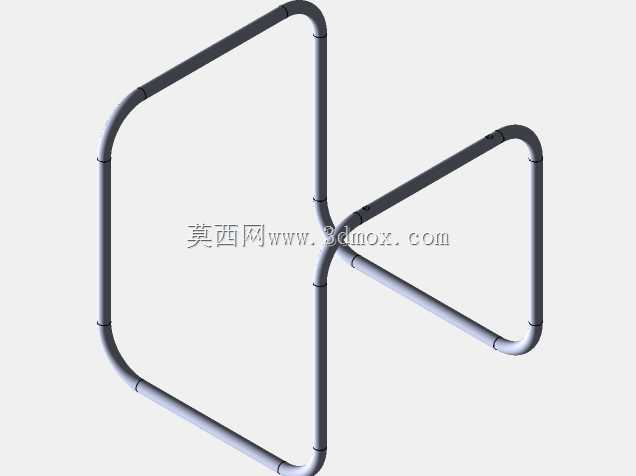

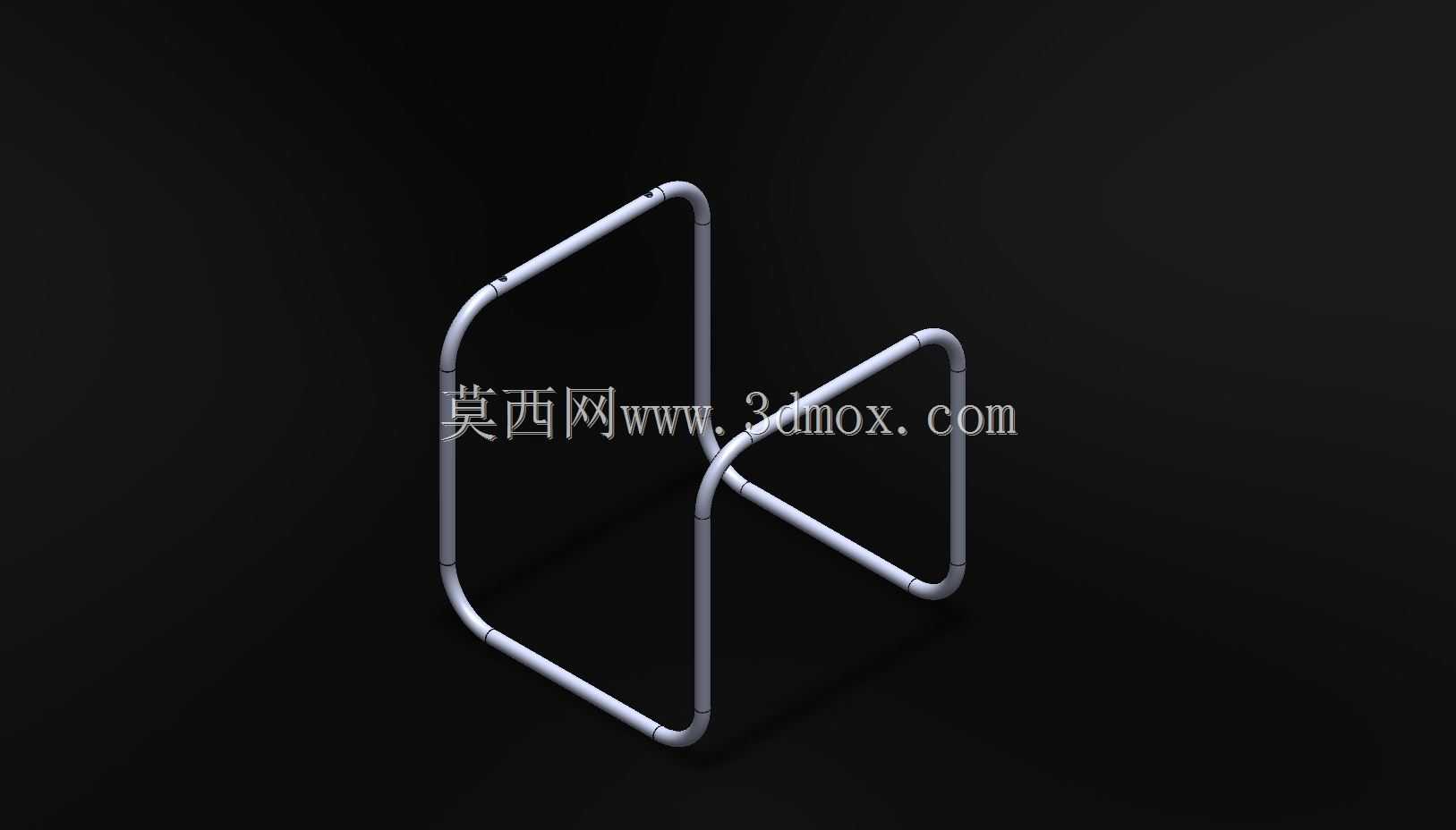

该弯管拼接异形框架结构，在日常工装夹具支撑、小型展示装置骨架搭建、非标设备外围防护栏定制场景中都能找到适配的使用空间，区别于常规矩形、圆形的标准管路框架，这种交叉弯折的异形构型，能够在有限的安装空间内实现非对称的受力支撑，同时兼顾特定场景下的视觉展示需求。从结构设计逻辑来看，整个构件全部采用等径圆管弯折成型，所有弯折段的曲率半径保持统一，没有出现变径或者异径管拼接的节点，这一设计思路能够大幅降低管材弯折加工的调试成本，批量生产时只需要调整弯管机的送料长度与弯折角度参数，不需要更换弯折模具，加工一致性更容易把控。管路的对接位置全部设置在直管段的端点处，没有在弯弧段设置拼接焊缝，既能够避免弯弧位置焊接带来的应力集中问题，也能让焊缝位置处于受力相对平缓的区域，提升整体结构的抗疲劳性能。从安装边界来看，整个框架的外轮廓投影为非对称的两个类矩形弯折段交叉组合，两个弯折段的交叉位置采用贴合焊接的方式固定，没有额外增加连接角码或者紧固件，整体外轮廓没有突出的尖锐棱角，所有管端位置都做了圆弧收口处理，避免安装使用过程中出现剐蹭风险。实际使用过程中，这种结构可以作为小型工作台的侧边支撑骨架，搭配台面后形成非对称的创意工位，也可以作为文创展示架的主体框架，在管身上加装固定卡扣后用来悬挂展示小件展品，还能作为非标自动化设备的外围防护框架的局部异形段，适配设备本身不规则的外形轮廓，不需要额外切割板材做异形适配。结构受力层面，两个交叉的弯管段形成了互相支撑的三角受力结构，虽然整体构型看起来偏向创意造型，但实际静态承重能力并不弱，在垂直方向施加均匀载荷时，交叉焊接位置能够将受力分散到四个着地的管端，不会出现单段管路受力过载变形的问题。设计过程中需要重点把控弯管段的回弹量，不同材质的金属管材弯折后都会存在一定角度的回弹，建模时已经提前预留了回弹补偿角度，确保加工后弯折角度能够匹配设计值，让两个交叉段的贴合面能够完全贴合，不会出现拼接缝隙过大导致焊接强度不足的问题。另外整个框架的所有管路中心线都处于同一平面内，属于平面框架结构，安装时只需要保证安装基准面的平面度，就能够让整个框架平稳放置，不需要额外做调平结构，安装流程更加简便。如果是用于有移动需求的场景，还可以在四个管端位置加装防滑脚垫或者脚轮，不需要对主体结构做额外打孔改造，直接在管端嵌套安装即可，拓展性较强。不同于常规焊接框架需要大量切割斜口对接的加工方式，这个结构的所有管端都是平口切割，只需要控制好每段直管的长度精度，拼接时就能够快速对齐定位，减少了切割斜口的工序，也降低了斜口切割角度误差带来的拼接错位问题，对加工现场的设备精度要求更低，普通的管材切割设备配合标准弯管机就能够完成全部加工工序，不需要投入特殊的加工设备，小批量定制生产的成本可控。
