中试米粉干燥处理管路系统结构

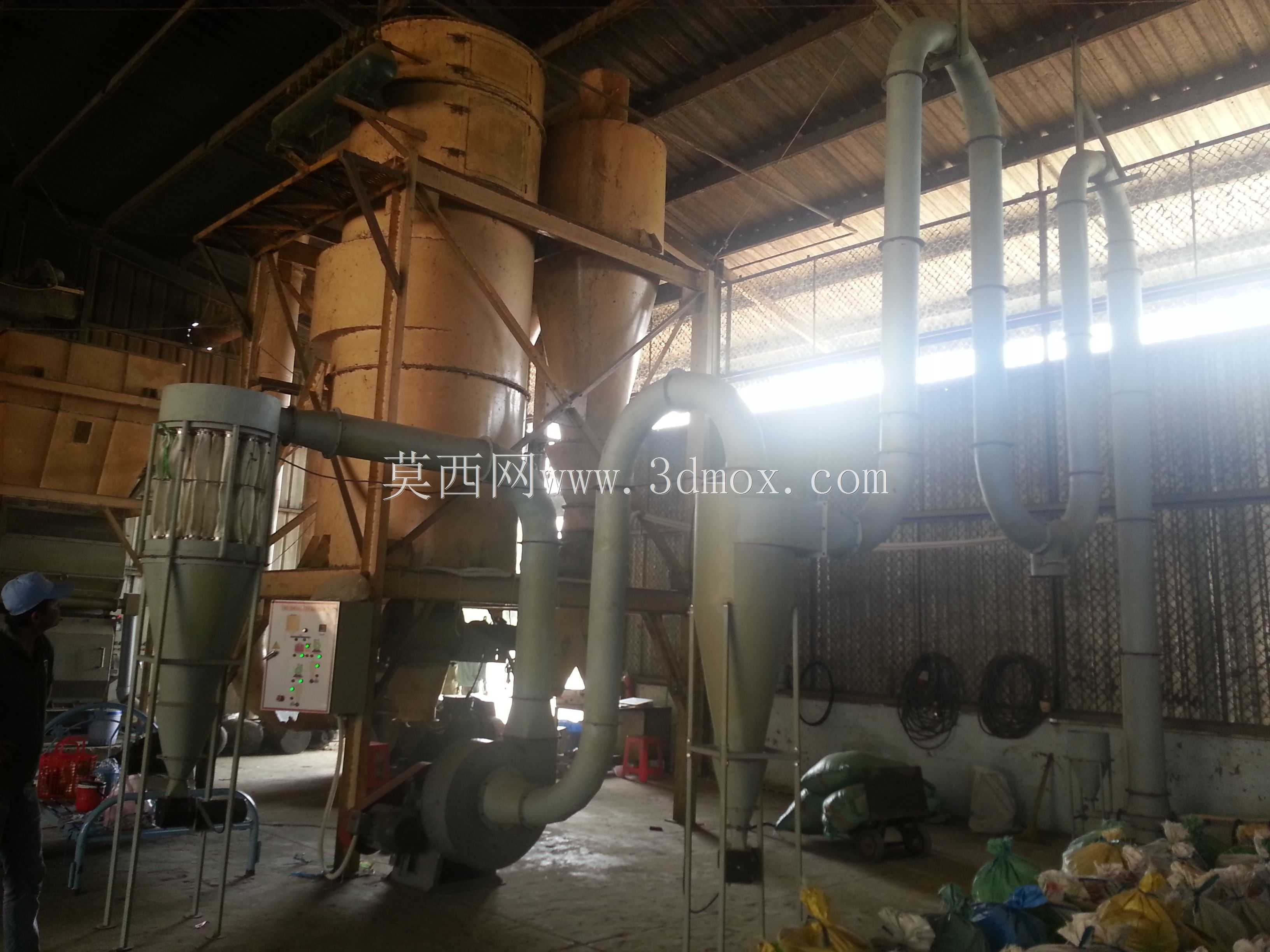

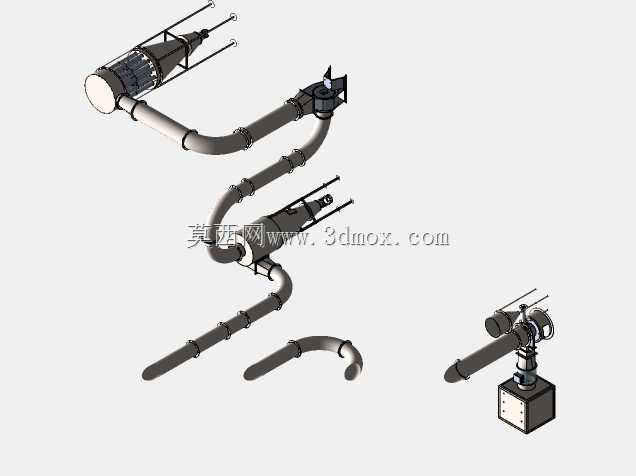

这套结构针对米粉中试环节的干燥作业需求搭建，核心覆盖湿态米粉从进料到初步干化输出的全流道衔接，适配食品加工领域小批量配方调试、工艺参数验证的中试场景，区别于量产线的大产能设计，整体结构更侧重参数调整的灵活性与流道的可观测性，方便研发阶段快速调整风温、风速、停留时长等核心工艺指标。从功能排布来看，整套结构包含进料雾化端、多级弯折干燥管路、动力驱动单元、气固分离输出段几个核心部分，进料端采用锥腔雾化结构，能将调至指定含水率的米浆均匀打散为细小液滴，与通入的热干空气充分接触，避免局部米粉团因受热不均出现外干内湿的焦糊或未干透问题。管路部分采用多段S型弯折设计，并非随意排布的管线，每段弯折的曲率都经过流场模拟验证，既能够在有限的安装空间内拉长米粉颗粒与热空气的接触路径，保障干燥时长满足工艺要求，又能通过弯折处的紊流效应让米粉颗粒与热空气混合更均匀，减少贴壁黏连的概率；每段管路之间采用快拆法兰衔接，方便试验后拆解清理管路内壁残留的米粉积料，也可根据不同批次米粉的干燥需求，增减管路段数调整整体干燥路径长度。末端的动力与分离单元采用立式安装结构，底部设置方形安装基座，基座上预留了与车间地面预埋螺栓匹配的固定孔位，安装时需要保证基座水平度偏差不超过千分之二，避免运行过程中因风机转动产生的振动传导至管路，引发管路连接处漏风、积料掉落的问题。设计过程中优先考虑了食品接触部位的材质适配性，所有与米粉、热空气接触的内壁都做了圆弧过渡处理，不存在直角积料死角，避免长期运行后残留的米粉变质污染后续试验批次；管路外壁预留了温度、风压检测探头的安装位，不需要额外在管路上开孔，就能实时采集不同管段的热工参数，给中试阶段的工艺固化提供准确的数据支撑。从安装边界来看，整套结构横向最大占用宽度不超过2.2米，纵向延伸长度控制在3.5米以内，竖直方向最高处距离安装基准面的高度为2.8米，适配常规中试车间的层高与设备排布间距，不需要对车间现有结构做特殊改造就能完成布设；进料端的接口尺寸匹配常规中试用磨浆设备的出料口径，末端出料口可以直接衔接后续的冷却、筛分单元，不需要额外做转接结构。实际运行过程中，热空气从进料端的同轴环隙进入管路，与雾化后的米浆并流向下，经过三段弯折管路后到达末端分离单元，干化后的米粉颗粒在离心作用下从出料口排出，带湿的尾气经过过滤后排出，整套结构的风阻经过反复校核，匹配常规中试热风机的风压参数，不需要额外增设增压风机就能满足流道内的风速要求，避免风速过高导致米粉颗粒被过度破碎，或是风速过低导致颗粒沉降在管路内部造成堵塞。针对米粉干燥过程中容易出现的黏壁问题，设计时在管路弯折处的外侧设置了压缩空气吹扫接口，可接入低压压缩空气定期吹扫管壁，不需要停机拆解就能清理少量黏附的米粉，提升中试试验的连续运行时长；所有管路的支撑件都采用可调式抱箍结构，安装时可以根据现场实际的地面平整度微调管路的倾斜角度，保证管路内不会出现积液存料的低点。
