3D打印机用MK8挤出送料机构

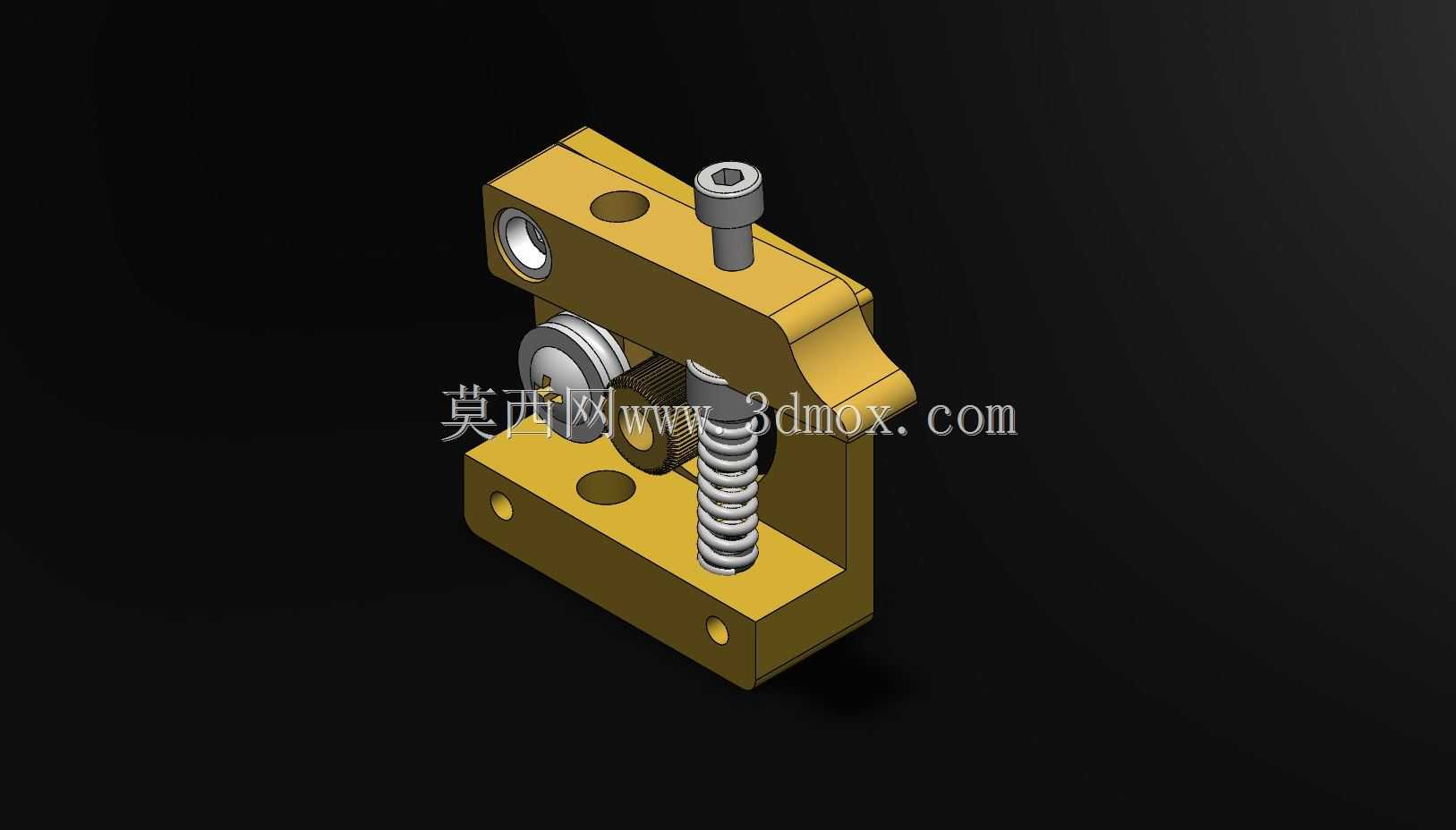

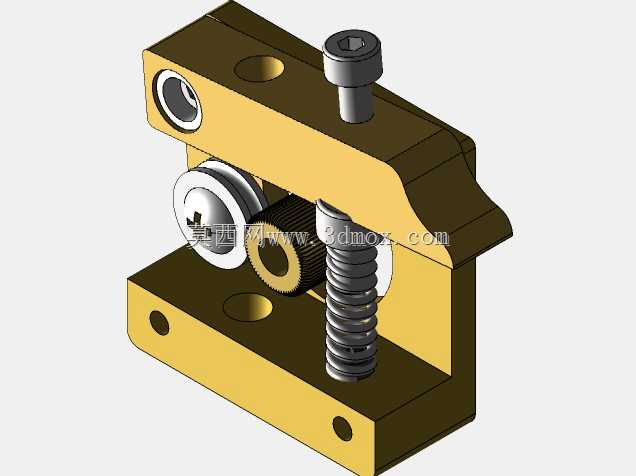

桌面级FDM 3D打印设备的送料稳定性，直接决定了打印件的层间结合强度与成型精度，MK8结构的挤出机构作为近程或远程送料系统里的成熟方案，大量应用在入门级到进阶级的桌面3D打印机上，核心作用是将丝状打印耗材以稳定的压力、精准的进给量输送到热端熔融腔，保证耗材熔融后出丝均匀，不出现打滑、断料、出料不足或溢料的问题。这套挤出机构采用分体式金属基座设计，上下两块安装板通过定位柱与紧固件连接，形成容纳送料齿轮、压料轴承、复位弹簧的安装腔体，基座上预留的多个沉头安装孔，可直接适配多数标准2020、2040铝型材机架的安装位，安装时不需要额外加工转接件，仅需对应孔位锁入M3或M4规格的内六角螺丝即可完成固定，安装边界的孔位间距符合通用3D打印机的挤出机安装标准，可直接替换同规格的老旧挤出组件，降低设备改装的适配成本。从功能设计逻辑来看，送料动力由步进电机输出轴直连的滚花送料齿轮提供，滚花齿面可以嵌入耗材表面增加摩擦力，避免送料过程中耗材打滑；对面的压料轴承通过带预紧力的弹簧压在耗材另一侧，弹簧的预紧行程可通过顶部的调节螺丝调整，针对不同硬度的耗材，比如PLA这类脆性耗材可以适当降低预紧力避免压碎耗材，TPU这类柔性耗材可以适当提高预紧力保证送料不偏移，压料臂的转轴结构做了限位设计，开合角度刚好满足穿丝操作的空间，不需要完全拆卸结构就能完成耗材的穿入与更换，日常维护换料的操作效率更高。在实际打印场景中，这套挤出机构可以适配1.75mm直径的常规打印耗材，送料齿轮的齿距与进给量经过匹配校准，配合步进电机的步距角参数，可实现每毫米进给长度对应精准的步进脉冲数，保证打印过程中每层的耗材挤出量与切片软件计算值匹配，不会出现挤出量偏差导致的打印件鼓包、缺层、拉丝问题。基座的金属材质相比早期的塑料挤出件，结构刚性更强，长时间工作下不会因为步进电机的振动、弹簧的持续预紧力出现形变，送料齿轮与压料轴承的同轴度可以长期保持稳定，不会因为基座形变导致耗材走偏、磨碎耗材屑的问题。结构上的导向槽设计在耗材入口与出口位置，入口导向槽做了倒角扩口处理，穿丝时可以轻松将耗材导入送料轮与压轮的啮合位置，不需要反复对准调整；出口位置的导向孔与热端进料口同轴度公差控制在0.1mm以内，耗材送出后可以顺畅进入热端的进料管，不会出现耗材弯折、堵在挤出机与热端衔接位置的问题。复位弹簧的线径与圈数经过匹配，既可以提供足够的压料摩擦力，又不会因为压力过大导致送料步进电机负载过高出现丢步，顶部的调节螺丝采用细牙螺纹，预紧力的调节精度更高，用户可以根据自己使用的耗材材质、打印速度，微调压料力度，适配不同的打印工况。比如高速打印时需要更高的送料响应速度，可适当调大预紧力保证送料轮与耗材之间无相对滑动；打印柔性耗材时，除了调整预紧力，结构本身的紧凑腔体也可以避免柔性耗材在送料过程中出现弯折、堆料的问题，相比开放式的挤出结构，对柔性耗材的适配性更好。安装尺寸方面，整个挤出机构的整体轮廓尺寸紧凑，安装后不会与打印平台、X轴运动导轨产生运动干涉，运动过程中挤出机构的重量负载在X轴滑台上，重心靠近安装面，高速运动时不会因为重心偏移出现振动，保证打印头运动的平稳性。日常维护时，只需要松开顶部的紧固螺丝就可以打开压料臂，清理送料齿轮上附着的耗材碎屑，检查压料轴承的转动顺滑度，不需要完全拆解整个基座，维护操作的门槛很低，即使是刚接触3D打印的用户也可以快速完成日常保养。
