猫头鹰造型双声道蓝牙音箱结构设计

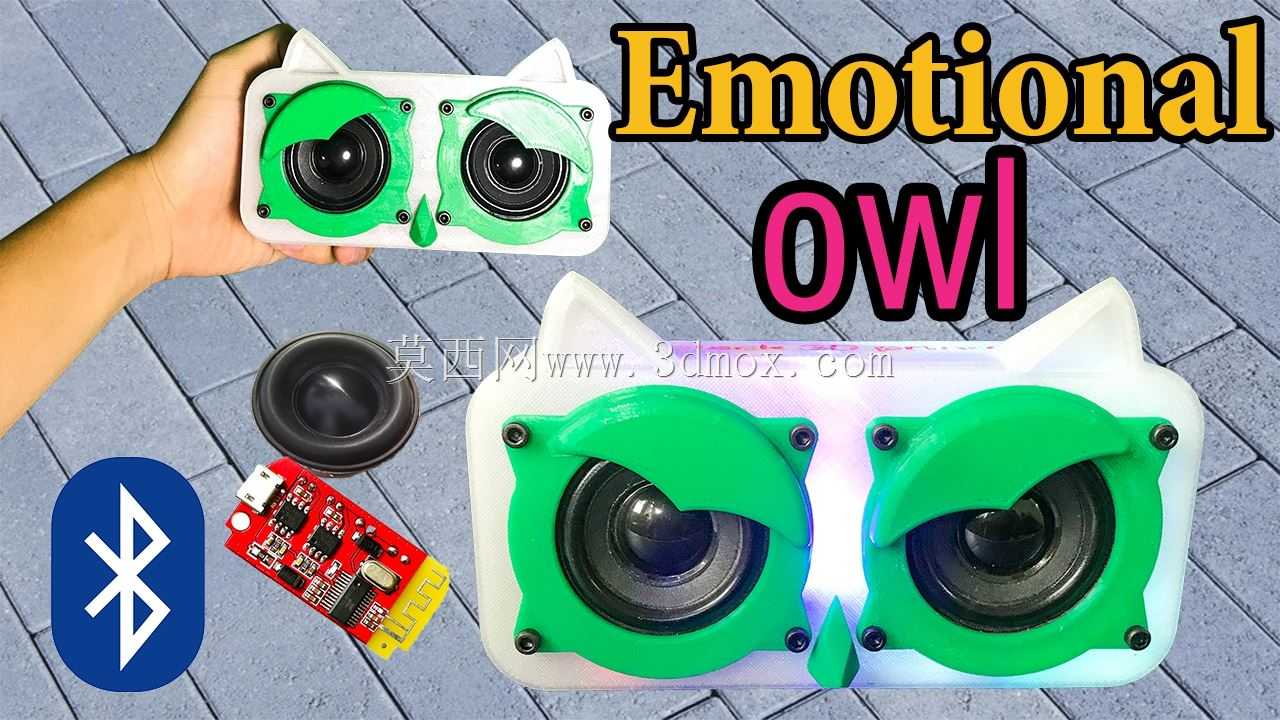

　　这款猫头鹰造型的双声道音频播放设备，在桌面数码外设、个性化文创周边、DIY创客制作场景中都有明确的适配空间，区别于常规公模蓝牙音箱的方正外观，其设计从结构适配到外观表达都围绕3D打印制作的工艺特性做了针对性调整。从实际使用维度看，设备核心功能是通过蓝牙模块接收移动端、PC端的音频信号，经板载功放电路驱动两个全频扬声器单元实现声音输出，双单元对称布局的结构能形成更宽的声场覆盖，满足桌面近场聆听的使用需求，日常放置于书桌、置物架时，兼具音频播放与桌面装饰的双重属性。设计思路上，整体壳体拆分逻辑完全适配FDM3D打印的成型限制，将外壳拆分为白色底座框架、绿色眼部装饰件、喙部装饰件几个独立模块，每个模块的壁厚控制在1.8-2.2mm区间，

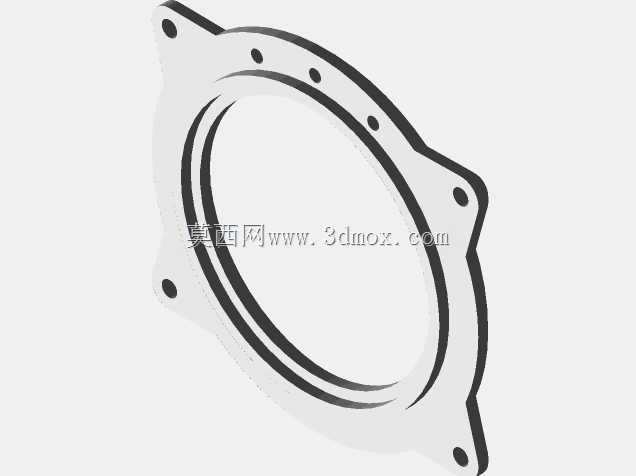

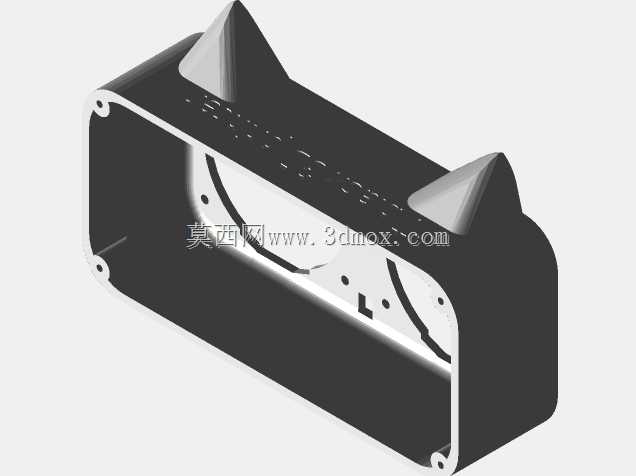

　　既保证打印过程中不会出现薄壁翘曲、填充不足的问题，也能控制整体打印耗材用量，降低制作成本。白色底座框架预留了两个扬声器的安装沉台，沉台内径与常见的40mm全频扬声器外径匹配，沉台深度刚好容纳扬声器磁钢部分，安装时扬声器通过四个角的M2螺丝孔位直接固定在框架对应的螺柱上，无需额外设计固定压片，减少装配零件数量。框架顶部的猫耳造型为一体化打印成型，边缘做了R2圆角过渡，既避免打印过程中尖角处的层间剥离问题，也能提升日常握持移动时的触感，不会出现锐边划手的情况。绿色眼部装饰件采用半包围式结构覆盖在扬声器外侧，预留的出声缺口刚好对应扬声器振膜的有效发声区域，不会对声波传播造成过多遮挡，同时缺口造型模仿猫头鹰半睁的眼部形态，

　　和整体萌系风格统一，装饰件通过背面的定位柱与底座框架上的定位孔配合，装配时直接卡入即可定位，再辅以少量胶水粘接就能完成固定，装配门槛极低。喙部装饰件位于两个扬声器中间下方位置，同样采用卡接加粘接的方式固定在底座上，造型上做了水滴状的收窄处理，和眼部造型形成视觉呼应。电路部分的安装腔位于两个扬声器中间的框架内部，腔体内预留了蓝牙功放板的安装槽位，槽位尺寸适配常见的PAM8403类蓝牙功放板，安装时直接将电路板卡入槽位即可，无需额外螺丝固定，腔体侧面预留了充电接口、开关按键的开孔，开孔位置刚好对应电路板上的接口位置，装配后接口与壳体外表面齐平，不会出现凸起或凹陷的情况。安装边界方面，

　　设备整体最大外轮廓尺寸控制在160mm×110mm×55mm区间，底部为平面结构，放置时的接触面积足够，日常放置在倾斜角度不超过15度的平面上都不会出现倾倒问题，底部预留了四个直径8mm的防滑垫粘贴位，粘贴硅胶防滑垫后能进一步提升放置稳定性，避免播放大音量音乐时设备随振动产生位移。从结构可靠性角度看，所有壳体连接位置的壁厚都做了均匀化处理，没有出现壁厚突变的区域，打印完成后壳体的抗冲击性能满足日常使用需求，从桌面高度意外跌落时，只要不是尖角直接撞击硬质地面，都不会出现壳体碎裂的问题。出声孔的设计没有采用密集小孔的结构，而是通过装饰件与扬声器之间的预留间隙出声，既避免了3D打印密集小孔时容易出现的堵头、孔位不圆的问题，也减少了后期清理孔位毛边的工作量，对于DIY制作者来说，后期处理的工作量能降低60%以上。内部走线空间预留了足够的余量，扬声器接线、电池接线都可以沿着腔体内侧的走线槽布置，不会出现线材被壳体夹断、或者线材干涉扬声器振动的问题，电池仓位于腔体后侧，可容纳常见的1000mAh容量的方形锂电池，续航时长能满足日常4-6小时的播放需求。整体结构没有复杂的倒扣结构，所有打印模块都可以直接无支撑打印，或者仅需添加少量易拆除的支撑，进一步降低了3D打印的制作难度，即使是刚接触3D打印的爱好者，也能顺利完成整个设备的打印与装配。
