机加工手动夹持台钳结构设计

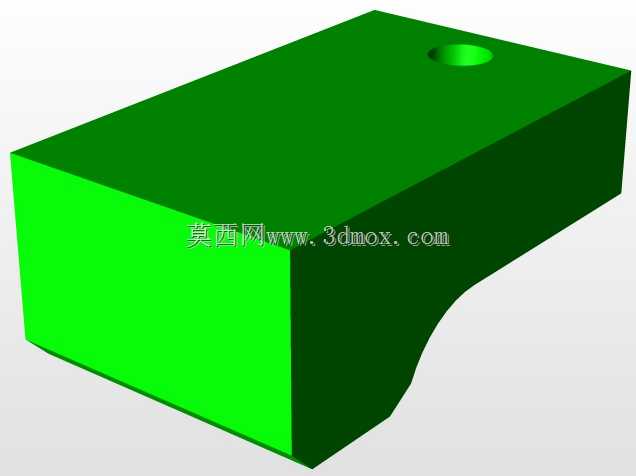

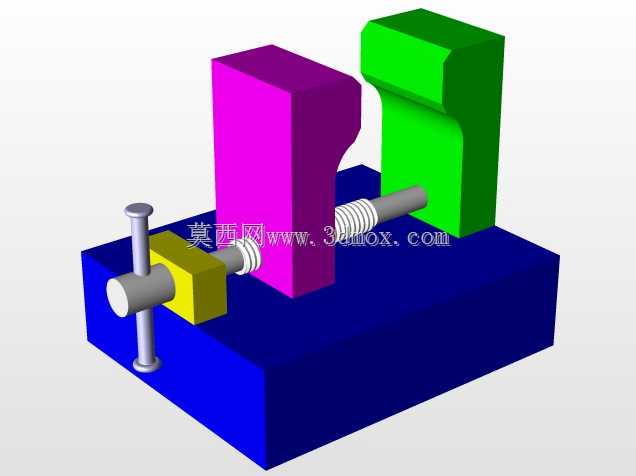

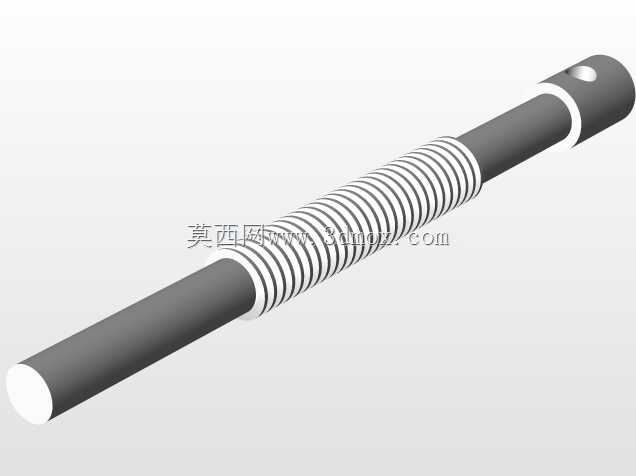

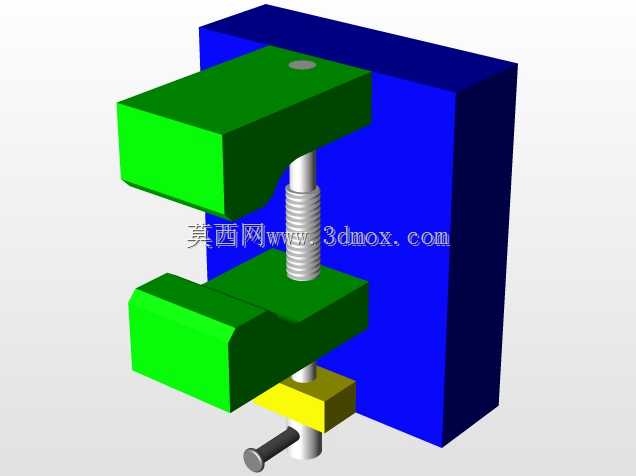

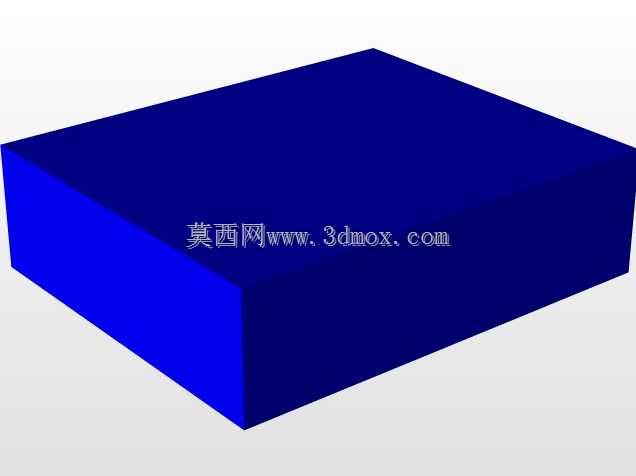

在常规机加工、钳工装配、小型工件修配的作业场景里，这类手动台钳是工位上最基础也最高频使用的夹持工装，不管是台式钻床的工件定位、小型零件的锉修装配、还是样件的打磨去毛刺，都需要依靠它提供稳定的夹持力，避免工件在作业过程中出现位移、翘动，影响加工精度甚至引发安全隐患。和液压、气动类的自动夹持夹具不同，这款手动台钳不需要外接动力源，完全依靠丝杆传动实现钳口的开合与夹紧，结构简单可靠，维护成本极低，非常适合零散修配、小批量单件加工的作业场景，在五金维修、教学实训、小型加工坊的工位上普及率极高。从功能结构上看，这款台钳采用固定钳身搭配活动钳身的经典布局，后侧的立式安装基体可以直接通过螺栓固定在工作台台面或者专用工装架上，安装时需要保证固定钳口的工作面与作业人员的操作方向垂直，预留足够的操作空间，避免丝杆转动手柄的活动范围内存在遮挡物，影响夹紧操作的行程。传动部分采用梯形丝杆结构，具备良好的自锁性能，当钳口夹紧工件后，不会因为加工过程中的振动导致丝杆回转松脱，夹持稳定性有充足保障；丝杆下端的转动手柄采用杠杆式设计，操作人员可以通过扳动手柄带动丝杆旋转，驱动活动钳身沿导向方向做直线运动，实现钳口的开合调节，钳口的开合行程可以覆盖常规小型工件的夹持尺寸范围，针对不同厚度的工件都能实现可靠装夹。活动钳身与固定钳身的导向接触面做了贴合度优化，避免活动钳身在夹紧过程中出现翘头、偏摆的问题，保证两个钳口的工作面能够完全平行贴合工件表面，夹持力均匀分布在工件接触面上，不会因为局部应力过大夹伤软质工件表面，也不会因为夹持力不均导致工件在加工时出现松动。钳口部分采用平直工作面设计，针对金属类工件可以直接夹持，针对表面易划伤的工件，也可以在钳口处加装铜皮、橡胶垫等防护衬层，拓展夹持适用范围。设计这款台钳的三维结构时，首先要明确安装边界尺寸，固定基体的安装孔位需要匹配常规工作台的T型槽间距，保证安装时不需要额外改制工作台就能完成固定；活动钳身的导向长度要满足最大开合行程下的支撑刚性，避免钳身伸出过长导致夹持刚性下降，在受侧向力时出现形变。丝杆的选型要匹配夹持力需求，梯形丝杆的螺距选择要兼顾夹紧效率与自锁性能，螺距过大会导致夹紧时手柄转动圈数过多影响操作效率，螺距过小则会降低自锁可靠性，在受振动载荷时容易松脱。钳身的壁厚设计要兼顾刚性与整体重量，在保证夹持时不会出现明显形变的前提下，尽可能控制整体重量，方便台钳的搬运与工位调整。从实际使用的角度出发，这类台钳的活动钳身与固定钳身的贴合面需要预留润滑脂加注的空间，长期使用后可以定期加注润滑脂，降低导向面的磨损，保证活动钳身移动顺畅无卡滞；丝杆与螺母的配合部位也要预留润滑通道，避免铁屑、灰尘进入配合间隙导致丝杆转动卡滞，延长工装的使用寿命。在装配调试时，需要保证两个钳口的工作面在完全闭合时的平行度误差控制在允许范围内，避免出现钳口上紧下松或者上松下紧的问题，导致工件夹持后出现角度偏差，影响后续加工的精度。和重型机用台钳不同，这款台钳的整体尺寸更紧凑，适合夹持小型零件，在精密装配、电子五金件修配、小型样件的手工加工场景下适配性更好，不会因为钳体尺寸过大占用过多工位空间，也不会因为夹持力过大导致薄壁类工件被夹变形。日常使用时，需要及时清理钳身表面的铁屑、加工碎屑，避免碎屑进入导向间隙或者丝杆配合部位，导致活动部件磨损加快；长期不使用时可以在金属外露表面涂抹防锈油，避免车间潮湿环境导致钳身生锈，影响活动部件的操作顺畅度。
