工业框架搭建用8020欧标铝型材结构

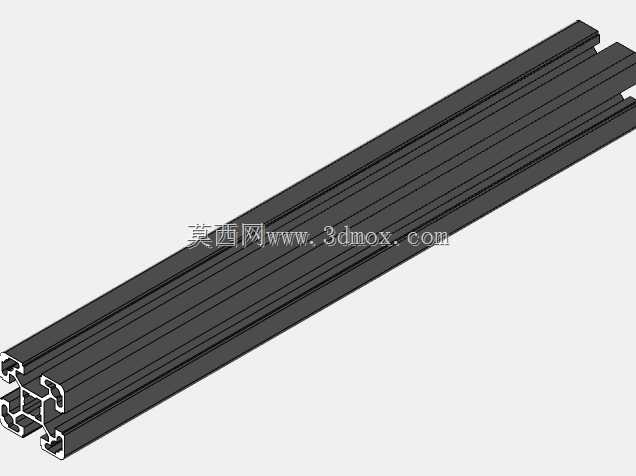

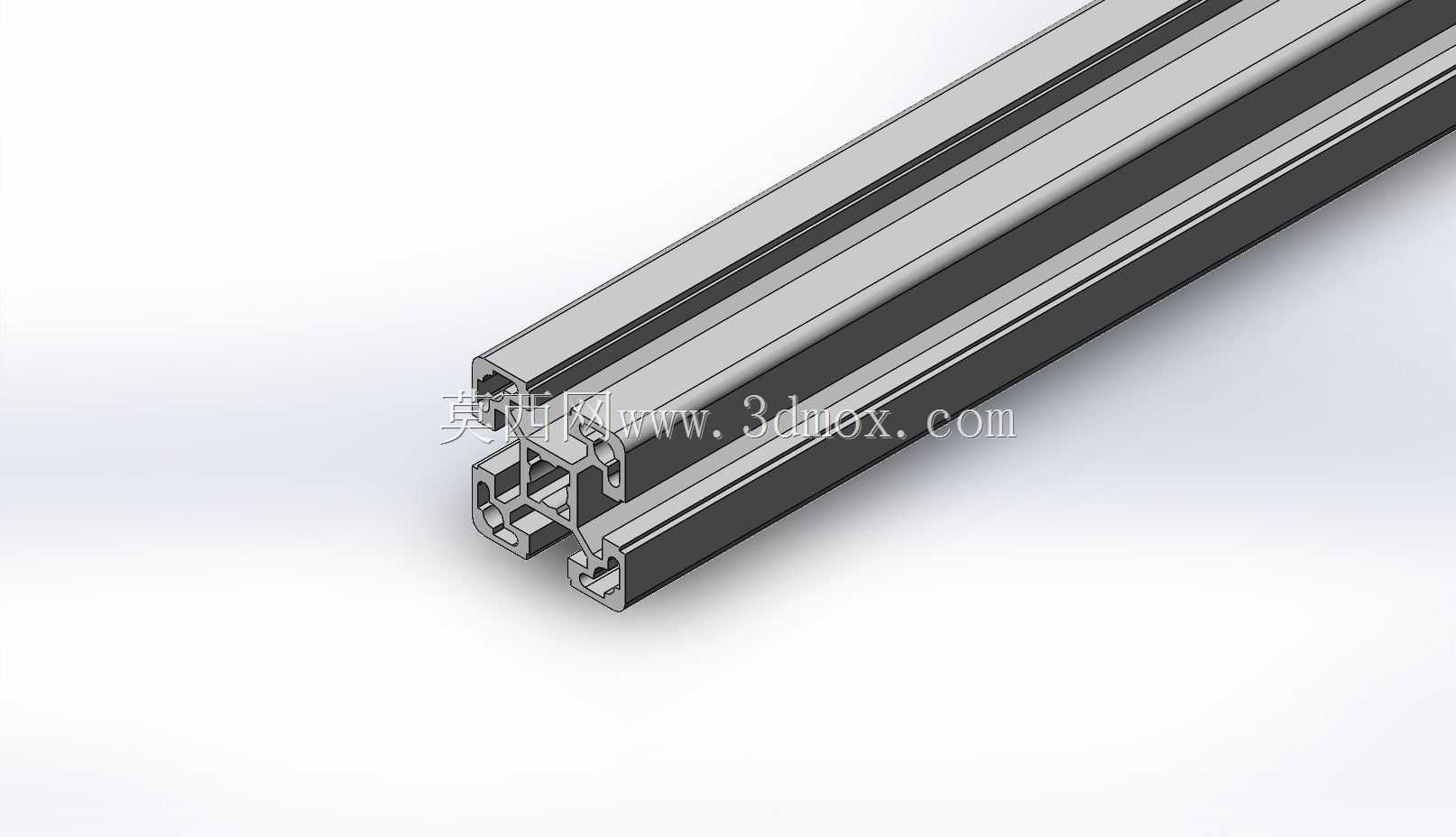

在非标自动化设备的机架搭建、生产线旁的物料周转台制作、车间安全防护围栏的框架组装场景里，8020规格的铝型材一直是应用占比极高的基础构件，这类型材的截面尺寸经过长期工程验证，刚好适配多数中小型设备的承重需求与安装空间限制，既不会因为截面过小导致机架刚性不足出现运行震颤，也不会因为截面过大造成材料成本浪费、整体设备笨重冗余。从结构设计的角度看，这款8020铝型材采用槽式结构设计，型材本体的四个主面都预留了标准宽度的T型安装槽，槽口尺寸适配行业通用的T型螺栓、法兰螺母，安装时不需要对型材做额外的打孔、攻丝加工，只需要将紧固件顺着槽口滑入对应位置，锁紧螺栓就能完成相邻型材的垂直、平行连接，大幅缩短现场装配的工时，也方便后期对框架结构做调整改造，不需要破坏型材本身的结构强度。型材的截面内部设计有均匀分布的加强筋结构，筋板的厚度经过力学仿真优化，在保证型材整体抗弯、抗扭性能满足常规工业场景使用要求的前提下，尽可能降低型材的单位长度重量，减少整体框架的承重负载。在实际选型应用时，首先要确认安装边界：这款型材的截面公称尺寸为80mm宽度、20mm厚度，长度可以根据实际搭建需求裁切，T型槽的中心距、槽深都符合行业通用标准，配套的端盖、角码、活动铰链、脚轮安装板等配件都可以直接通用，不需要单独开模定制。做设备外框设计时，常将这款型材作为框架的横向支撑梁使用，搭配更小截面的竖梁组成防护栏结构，型材表面经过阳极氧化处理，表层氧化膜厚度均匀，具备不错的耐磨、抗腐蚀性能，车间日常使用中接触到切削液、少量油污也不会出现表层锈蚀、掉漆的问题，长期使用外观依旧能保持整洁。设计机架连接结构时，要注意相邻型材的连接位置需要预留足够的紧固件操作空间，使用内置角码连接时，要提前核算角码的安装位置是否会和后期安装的钣金护板、电气安装板产生干涉，T型槽内可以嵌入密封条、有机玻璃板压条，直接将透明防护板固定在框架上，不需要额外做压条钻孔固定，装配效率比传统方管焊接框架高很多。和传统的焊接钢制框架相比，这类铝型材搭建的结构不需要做表面喷漆、除锈处理，裁切后只需要去除端口毛刺就可以直接组装，组装过程没有焊接烟尘、焊渣污染，更符合现在车间的安全生产要求，而且框架拆解后所有型材都可以重复利用，不会像焊接架一样改造时只能切割报废，材料复用率很高。在做物料工作台设计时，这款8020型材常作为工作台的台面支撑横梁，因为其80mm的宽度方向可以提供足够的支撑跨度，20mm的厚度方向不会占用过多的台面下方空间，方便在台面下方安装工具挂板、电气走线槽、物料抽屉等配件，型材的T型槽还可以直接固定可调脚杯、万向脚轮，不需要额外焊接安装法兰，调整脚杯高度就可以适应不平整的车间地面，保证工作台整体水平。设计走线结构时，可以直接将工业铝型材专用的走线槽卡入型材的T型槽内，设备的动力线、信号线顺着槽内排布，走线整齐规范，后期检修线路时只需要打开线槽盖就可以操作，不用拆解整体框架。需要注意的是，在做重载场景的结构设计时，要核算型材的支撑跨度，当单根型材的支撑跨度超过额定值时，需要在中间位置增加加强立柱，避免长期负载下型材出现弯曲变形，影响设备的运行精度。这款型材的槽口设计还可以搭配滑块螺母使用，在型材长度方向的任意位置都可以固定外置的传感器安装支架、操作按钮盒、工件定位挡块，调整位置时只需要松开螺母就可以滑动调整，调整到目标位置后锁紧即可，不需要重新打孔定位，非常适合需要频繁调整工位位置的柔性生产线搭建。
