LED背光灯阶梯防滑铝型材结构设计

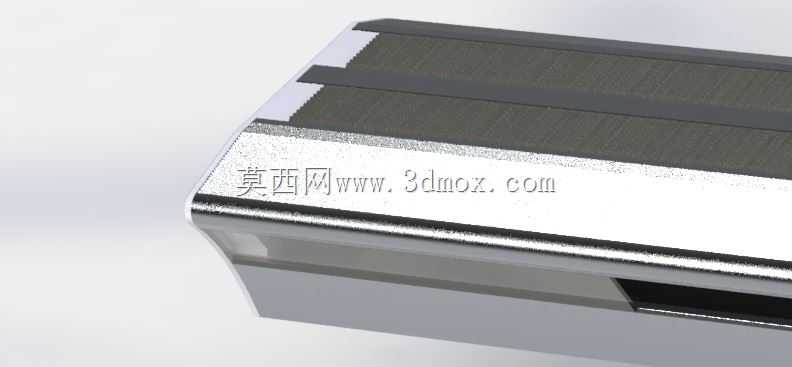

这款带LED背光安装位的阶梯铝型材，主要应用在影剧院、会展中心、高端写字楼、商业综合体的室内疏散楼梯踏步，以及户外景观步道、高架人行通道的台阶边缘，解决传统踏步边缘辨识度不足、湿滑场景易打滑、夜间通行视线差的实际问题。从结构设计逻辑来看，型材采用L型折弯的主体受力结构，垂直段贴合踏步立面，水平段覆盖踏步边缘的踩踏接触面，两个安装面都预留了沉头螺丝安装位，安装时可以直接通过自攻螺丝或者膨胀螺栓固定在混凝土、钢结构、木质踏步的基层上，不需要额外定制转接件，适配市面上绝大多数常规踏步的安装边界，水平段覆盖宽度控制在55mm，垂直段贴合高度为30mm，型材整体壁厚2mm，既保证踩踏受力时的结构强度，不会因为长期人员通行出现形变翘边，也控制了单米型材的重量，降低运输和安装的劳动强度。

型材踩踏面的设计做了三层功能结构，最外侧是带细密锯齿纹的防滑接触面，锯齿的齿高0.8mm，齿距1.5mm，这个参数是经过反复验证的，既不会因为齿纹过硌脚影响行走舒适度，又能在鞋底沾有水渍、灰尘的时候提供足够的摩擦力，避免行人滑倒；中间嵌入了三条橡胶防滑嵌条，嵌条卡槽采用燕尾槽结构，安装时橡胶条从型材端部滑入卡槽，燕尾槽的倒钩结构可以牢牢卡住防滑条，长期踩踏不会出现防滑条脱出、移位的问题，橡胶条表面做了磨砂纹理，和铝基材的锯齿面形成双重防滑结构，应对雨天、清洁后地面湿滑的场景。最内侧预留了LED灯带的安装腔，腔体宽度10mm，深度8mm，刚好适配市面上常规的12V低压软灯带，腔体上方预留了半透明磨砂PC盖板的卡槽，盖板安装后和踩踏面齐平，不会出现凸起硌脚或者积灰的问题，灯带的走线腔和型材主体的受力腔做了分隔设计，避免安装螺丝的时候误伤到灯带线路，同时型材本身的铝合金材质可以作为灯带的散热结构，延长LED灯带的使用寿命，减少后期维护的频次。

在安装边界的适配性上，型材的垂直段和水平段的折弯内角做了R2的圆角过渡，既避免安装时锐边划伤施工人员，也能适配踏步边缘存在的微小施工误差，不需要现场对型材进行二次打磨修配；型材端部可以配套专用的塑料封盖，封盖带有走线孔，多段型材拼接的时候，灯带的连接线可以从端部封盖的走线孔穿过，保证整段踏步的灯带连续无断点，拼接缝隙控制在0.5mm以内，不会出现明显的拼接断层。从实际使用场景的适配来看，这款型材既可以用在新建建筑的踏步预装，也可以用在老旧楼梯的改造升级，不需要对原有踏步结构进行大规模拆除，只需要清理干净踏步边缘的基层，直接打螺丝固定即可，安装效率比传统的石材包边、不锈钢包边高60%以上。

结构设计上还考虑了长期使用的耐候性，铝合金基材采用6063-T5牌号，表面做阳极氧化处理，氧化膜厚度12μm，应对户外的紫外线照射、雨水腐蚀，以及室内场景的清洁剂擦拭，都不会出现表面变色、锈蚀的问题；橡胶防滑条采用三元乙丙材质，耐老化性能优异，在-20℃到60℃的环境温度范围内都能保持弹性，不会因为低温变硬失去防滑性能，也不会因为高温出现软化发粘的问题。灯带安装腔的设计还预留了排水小孔，在户外场景使用时，渗入腔体内的雨水可以顺着小孔排出，不会出现积水浸泡灯带导致线路短路的问题。

从三维建模的角度来看，这款型材的建模重点在于各个卡槽的尺寸公差配合，燕尾槽的尺寸公差控制在±0.1mm，保证橡胶防滑条和PC盖板既能顺利安装，又不会出现松动旷量；折弯处的圆角处理要和实际挤出工艺匹配，避免出现建模尺寸和实际挤出产品不符的问题，安装孔的位置采用等距排布，孔距300mm，符合建筑五金安装的常规间距要求，保证固定后的型材受力均匀，长期使用不会出现局部翘起的问题。
