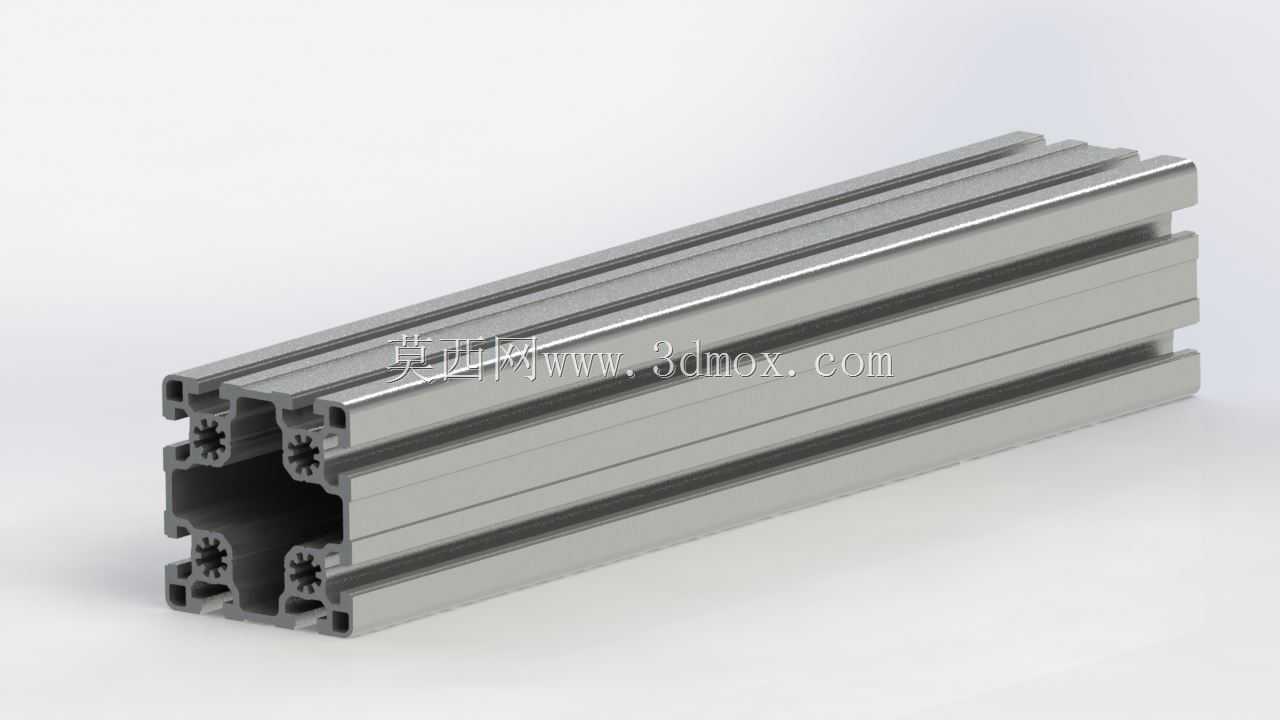

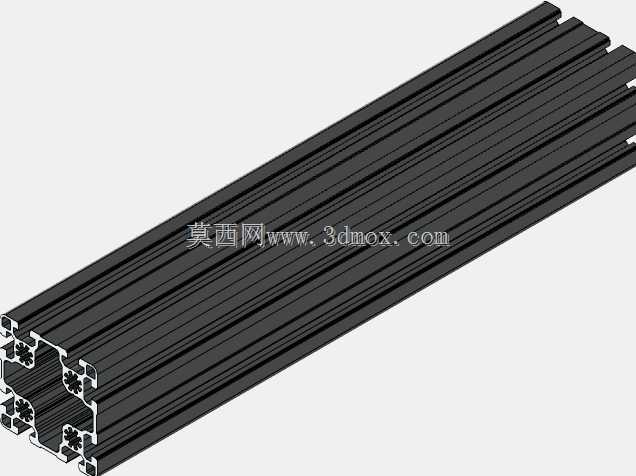

90x90规格西格玛槽工业铝型材结构

在自动化生产线搭建、设备机架组装、工业防护围栏布设的场景里，这类大截面铝型材往往承担着主承力框架的核心角色，区别于小截面轻型型材，90x90的截面尺寸决定了它可以适配跨度更大、负载更高的安装需求，不用额外加装过多加强筋就能保证框架整体的刚性，减少组装过程中的拼接节点数量，降低装配累计误差。从截面结构来看，这款型材采用西格玛型槽道设计，槽口的几何尺寸经过优化，配套的T型螺栓、滑块螺母可以直接从槽道任意位置滑入，不需要像传统封闭槽型材那样从端部穿装紧固件，在现场改造、后期加装附件的时候优势非常明显，不用拆解原有框架结构就能完成传感器安装座、管线拖链支架、防护门板铰链的固定作业。型材基体采用6063-T5状态的铝合金挤压成型，这种材质的抗拉强度、屈服强度刚好匹配工业框架的静载、动载需求，同时挤压成型的精度可以保证截面尺寸的一致性，多根型材拼接的时候端面贴合度高，不会出现因为截面公差过大导致的框架歪斜、连接螺栓无法对位的问题。设计这类型材的三维模型时，首先要确认截面的基准原点，一般取型材截面的几何中心作为建模原点，方便后续装配的时候做同轴、对齐约束，槽道的尺寸要严格匹配配套紧固件的安装间隙，槽口的收口尺寸要保证T型螺栓头不会从槽口脱出，同时预留0.2到0.3毫米的滑动间隙，避免紧固件在槽道内卡滞。型材的四个端面上的槽道位置要保持对称，这样不管是做垂直拼接还是十字交叉连接，连接角件的安装孔位都能通用，不用单独区分安装面，减少现场装配的物料区分成本。安装边界方面，单根型材的最大支撑跨度要结合负载重量核算，作为水平横梁使用的时候，两端固定的情况下，均布负载不超过每米150公斤时挠度可以控制在0.5毫米以内，满足大部分工业设备的安装精度要求；作为垂直立柱使用的时候，配合端面连接板和脚杯，可以承载单柱800公斤以上的静载，足够支撑中型设备的主机重量。型材表面的阳极氧化层厚度控制在10微米左右，既可以保证表面的耐磨性能，避免装配过程中划伤表面影响外观，也能在常规工业车间环境下起到防腐蚀作用，不用额外做表面喷涂处理。在实际设备设计中，这类型材常用来搭建自动化检测设备的主机架、大型输送线的支撑立柱、工业机器人的外围安全围栏框架，搭配同系列的 smaller 截面型材做横撑，就能快速组合出不同尺寸的框架结构，相比焊接钢结构框架，不需要做焊接后的时效处理、表面喷漆工序，组装周期可以缩短60%以上，而且后期设备改造的时候可以全部拆解重复利用，不会产生焊接结构无法拆解的废料。建模过程中要注意型材端部的安装孔位预留，当需要和脚轮、脚杯、端面连接板连接的时候，要在型材端面的中心孔位置标注攻丝尺寸，一般是M8或者M10的螺纹深度，保证连接强度；槽道内部的加强筋厚度要均匀，避免挤压成型的时候出现壁厚不均导致的变形，截面的所有转角都要做R0.5左右的圆角过渡，减少挤压过程中的应力集中，也能避免安装过程中尖锐边角划伤操作人员。在做框架整体装配的时候，相邻型材的连接采用专用的角槽连接件或者强力角件，连接螺栓的拧紧力矩控制在18到22牛米，既能保证连接刚性，又不会因为力矩过大导致型材槽道变形，影响后续附件安装。这类大截面铝型材的应用，解决了传统钢结构框架加工周期长、后期改造困难、表面易锈蚀的痛点，在非标自动化设备领域的应用占比逐年提升，尤其是在需要快速交付的定制化设备项目中，采用这类标准铝型材搭建框架，可以大幅缩短设计和加工周期，降低项目的整体交付风险。
