工业用蒸汽加热箱体结构设计

在食品加工、小型化工预处理、表面处理前的工件预热工序里，这类带顶置蒸汽管路的箱体结构是车间里很常见的换热单元，很多现场做工艺改造的工程师都接触过类似的非标设备，它的核心作用是通过通入饱和蒸汽，对箱体内盛放的液态介质或者放置的工件进行接触式或辐射式加热，相比电加热管的结构，蒸汽加热的升温速率更快，在有集中蒸汽供应的厂区里，运行成本也更低，尤其适合需要持续恒温作业的工位。

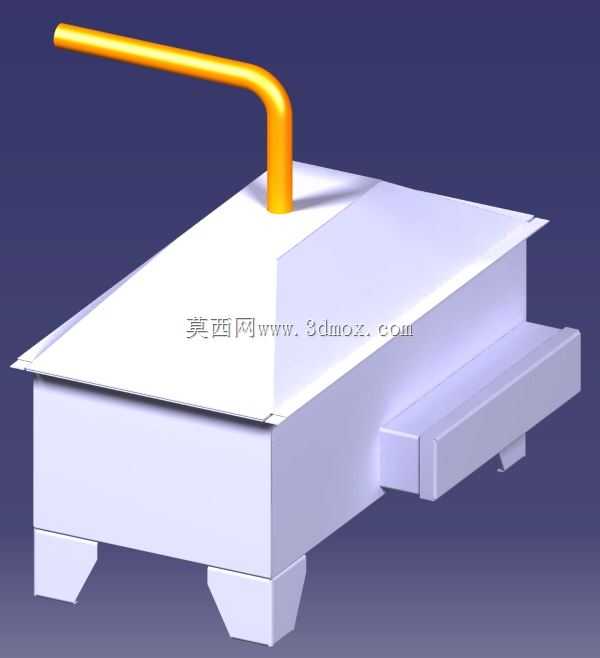

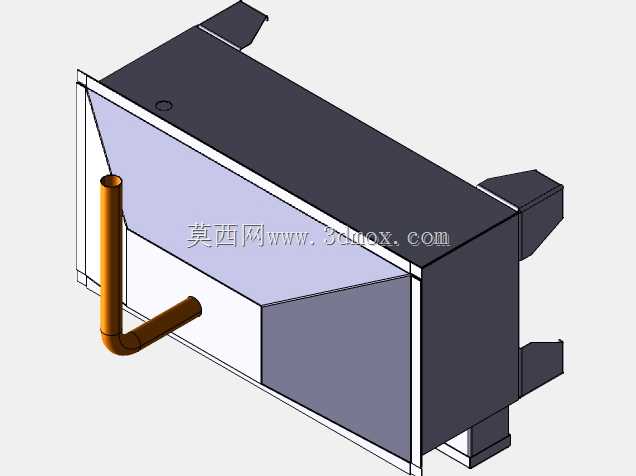

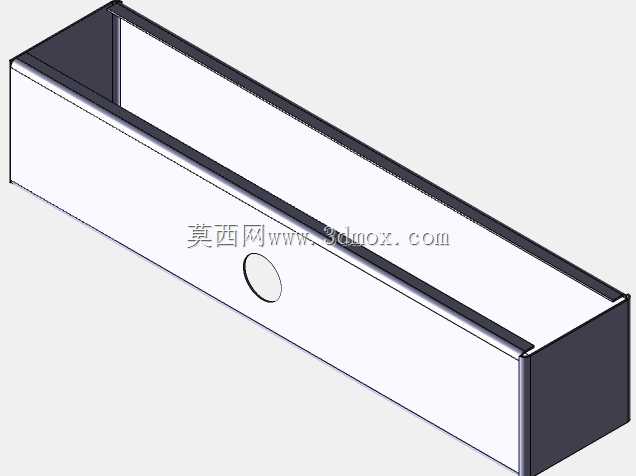

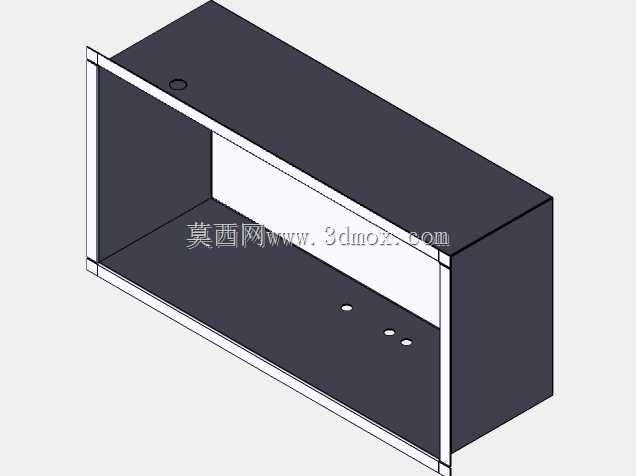

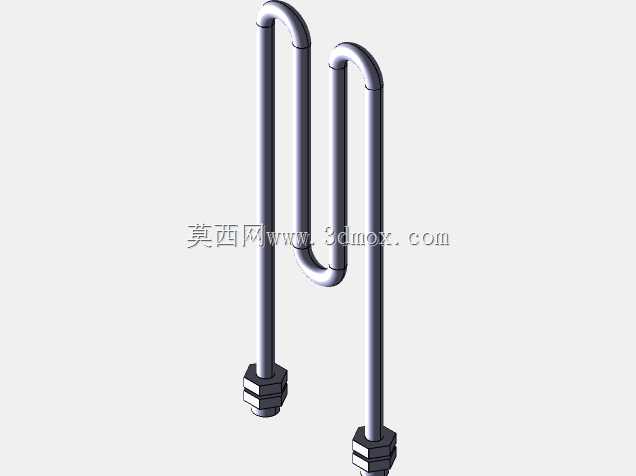

从结构设计的角度看，这个箱体的整体采用焊接式箱型结构，底部设置的四个支撑脚是特意做的抬高设计，一方面是让箱体底部离开安装地面，避免地面的积水、杂物长期浸泡箱底造成锈蚀，另一方面也给底部的排污口、冷凝水排放管路留出了安装操作空间，现场做管路对接的时候不用把整个箱体架高，能省不少现场安装的工作量。顶部伸出的弯管是蒸汽接入管，采用90度弯管直接从箱顶中心位置接入，这种设计是为了让蒸汽进入箱体后能均匀向四周扩散，避免蒸汽直吹箱壁造成局部过热，也减少了蒸汽进气时的气流噪音，管路伸出箱顶的高度经过测算，刚好能避开箱盖开合的运动轨迹，不会和车间上方的支管阀门产生干涉。

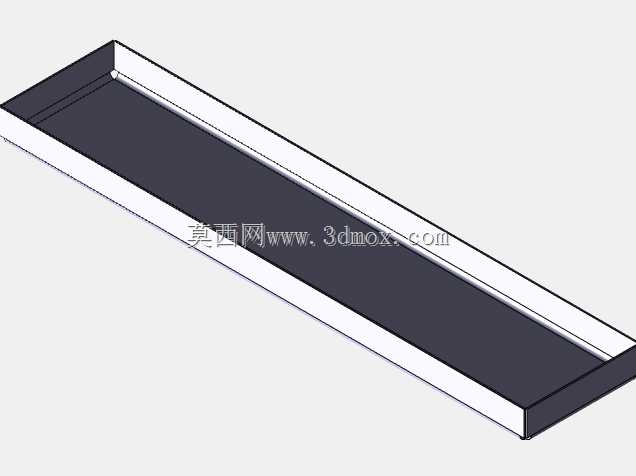

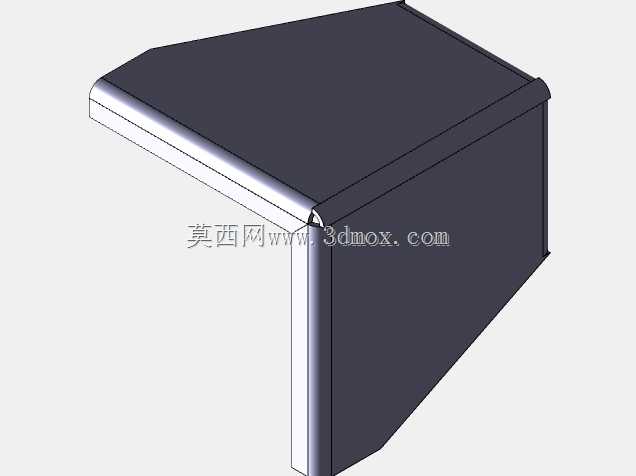

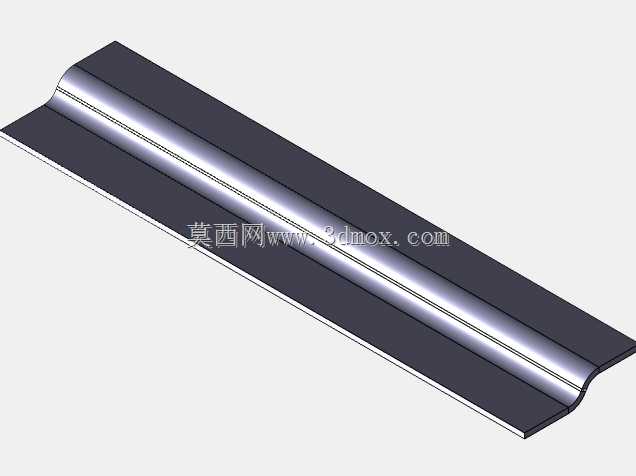

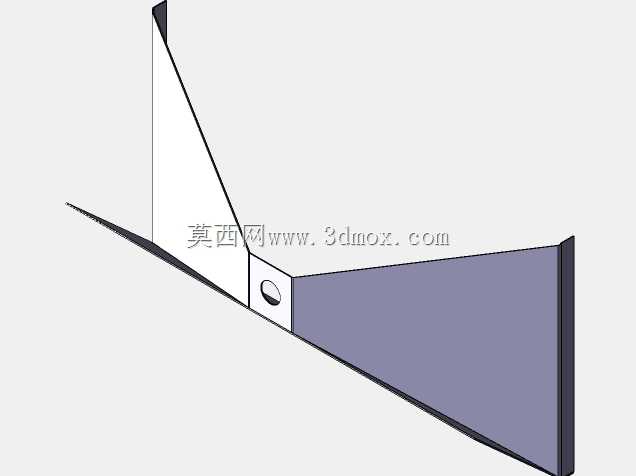

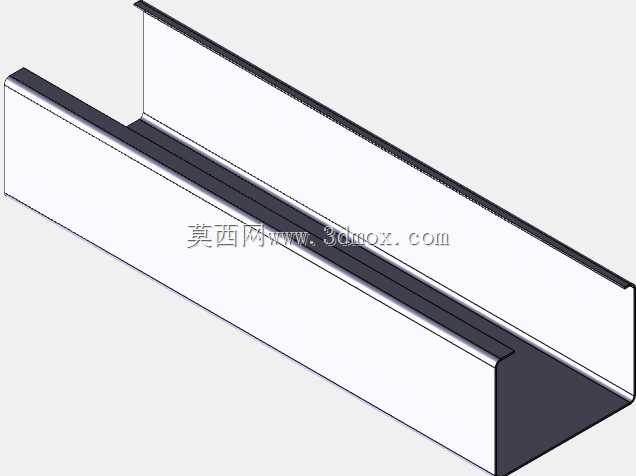

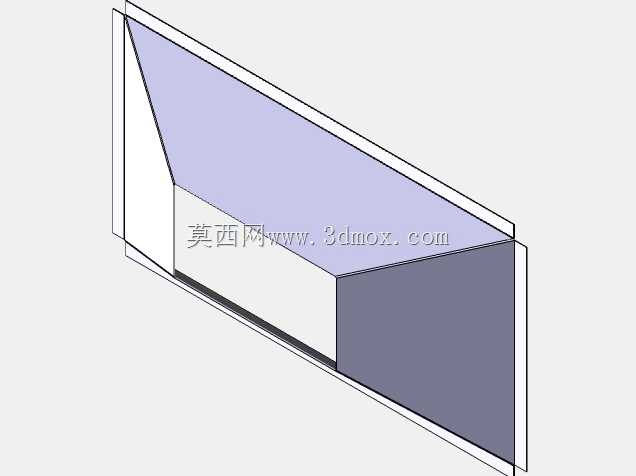

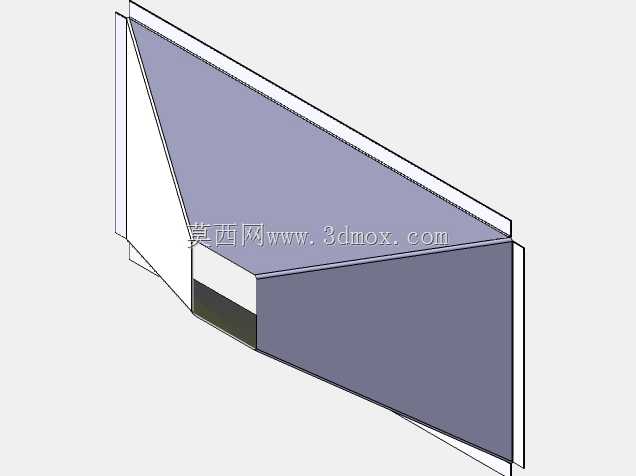

箱体侧面延伸出的附槽结构，是用来放置待加热工件的沥水台或者温度检测元件的安装位，很多现场使用的时候，工人会把从加热槽里捞出来的工件先放在这个附槽上沥干表面的残留液体，避免带液的工件在转运过程中滴漏造成车间地面湿滑，也有部分工况会在这个附槽里安装温度传感器的探头，避开主槽内蒸汽流动的干扰，更准确地检测槽内介质的实际工作温度。箱盖采用斜顶式的设计，不是完全水平的平面，这种斜度是为了让蒸汽遇冷形成的冷凝水能够顺着箱盖的斜面流回箱体内部，而不会顺着箱盖的边缘滴落到箱体外面，既减少了热损失，也避免了冷凝水乱滴影响车间作业环境。

做这类设备的三维建模的时候，首先要确认的是安装边界，整个箱体的长宽尺寸要匹配现场预留的工位空间，支撑脚的安装孔位要和现场的预埋地脚或者安装支架的孔位对齐，蒸汽接入管的接口尺寸要和车间现有蒸汽支管的通径匹配，一般这类小型加热箱的蒸汽接口采用标准管螺纹，不用额外做焊接法兰，安装的时候直接缠生料带拧紧就能密封，后期维护拆卸也方便。箱体的壁厚选择要兼顾承压能力和材料成本，因为这类设备一般是通常压或者微压蒸汽，不需要按压力容器的标准做厚壁设计，普通的3-4mm厚度的不锈钢或者碳钢板焊接就能满足强度要求，焊接的时候要注意箱体内壁的焊缝做满焊打磨，避免长期接触加热介质出现焊缝渗漏的问题。

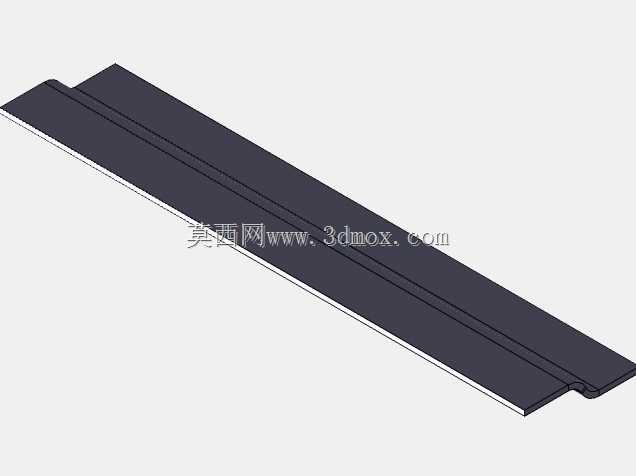

在实际选型应用的时候，要注意这个箱体的有效容积要匹配单次加热的工件批量，不能盲目选大尺寸造成蒸汽浪费，也不能选太小导致工件堆放太密，加热不均匀。蒸汽管路的入口位置要加装截止阀和疏水阀，开机的时候先排净管路里的冷凝水再打开蒸汽阀，避免冷水进入箱体造成温度波动，也防止水锤现象震松管路接口。底部的支撑脚高度一般设置在100-150mm之间，这个高度既满足排污管路的安装空间，也不会让箱体整体重心太高，放置的时候更稳定，不会因为工人操作时的碰撞出现晃动。箱盖和箱体的连接一般采用后侧的铰链结构，开合的时候向上翻起就能完全露出箱内的操作空间，前面可以加装搭扣，在需要密闭加热的时候扣紧搭扣，减少蒸汽外泄，提升热效率。

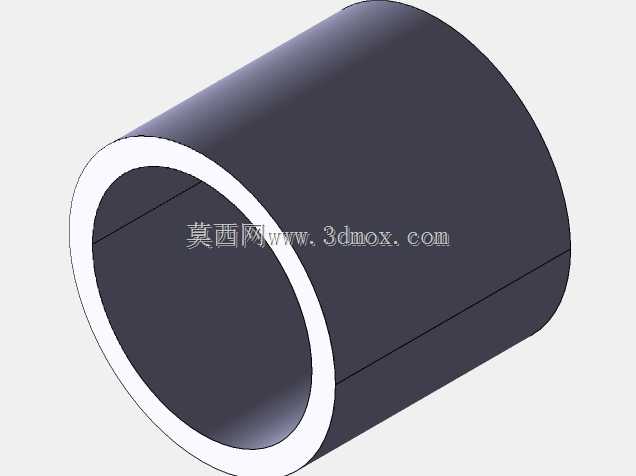

很多刚接触这类设备的设计人员容易忽略的是冷凝水的排放设计，箱体底部要做微小的坡度，坡向底部的冷凝水排放口，这样停机的时候箱内的残留液体和冷凝水能够完全排净，不会在箱底积液造成长期锈蚀，尤其是用在有腐蚀性介质的加热工况时，排净残留液体能大幅延长箱体的使用寿命。另外顶部的蒸汽弯管的弯曲半径要符合管路设计的规范，不能做直角死弯，避免蒸汽流动阻力过大，影响蒸汽的通入效率，弯管和箱顶的连接位置要做加强焊接，因为现场安装管路的时候难免会有扳拧的作用力，加强结构能避免接口位置开裂漏气。
