家用采暖系统钢制板式散热装置结构设计

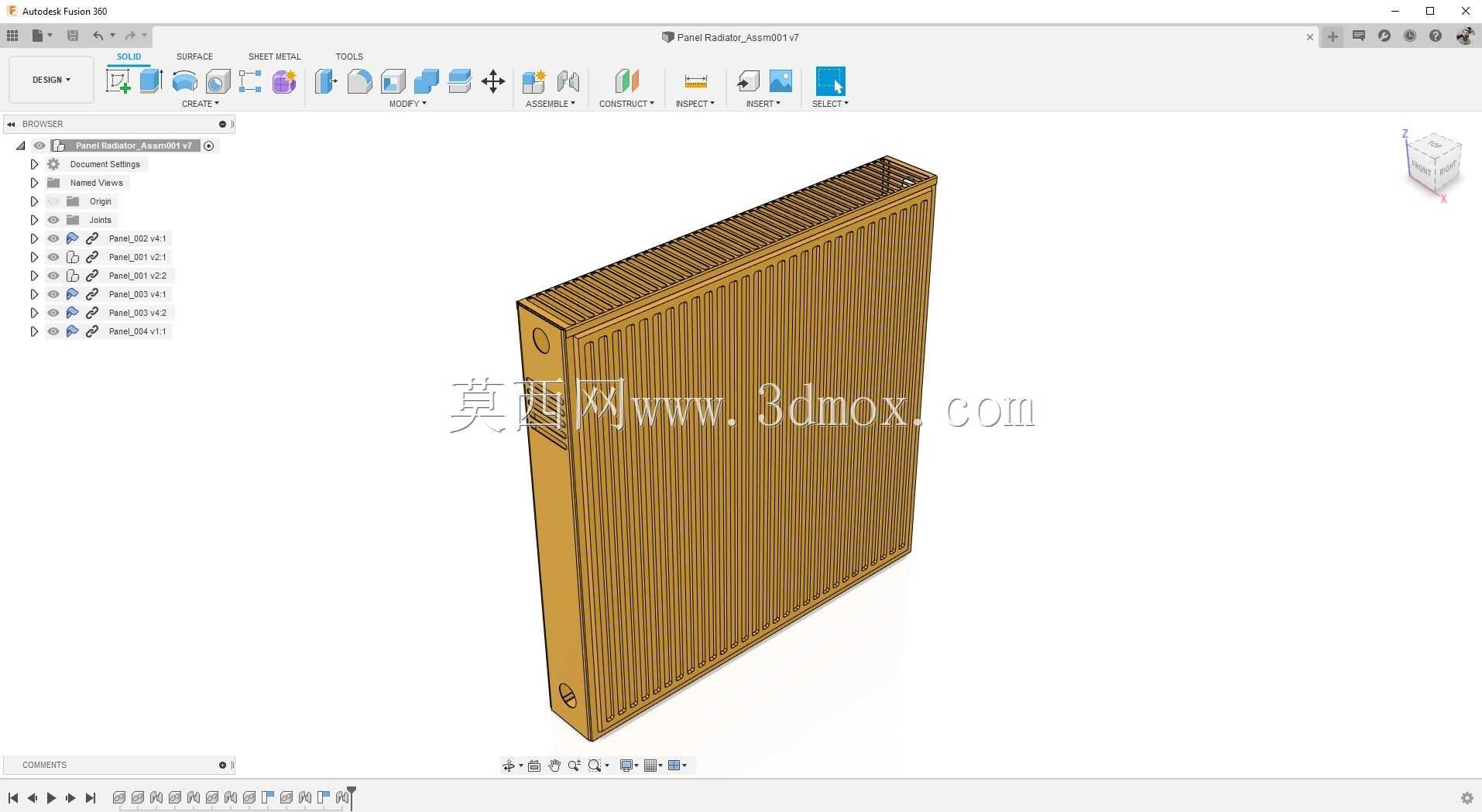

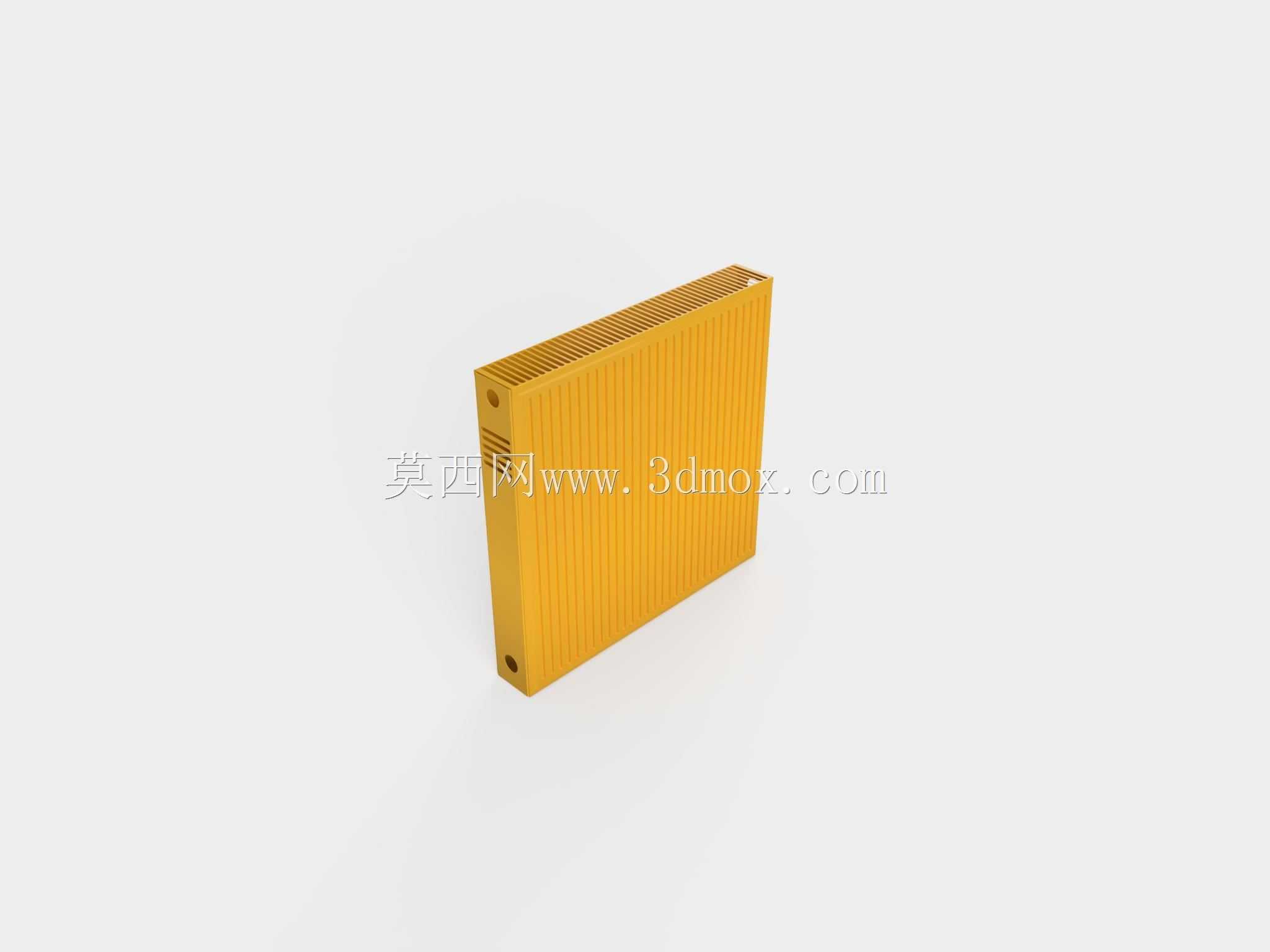

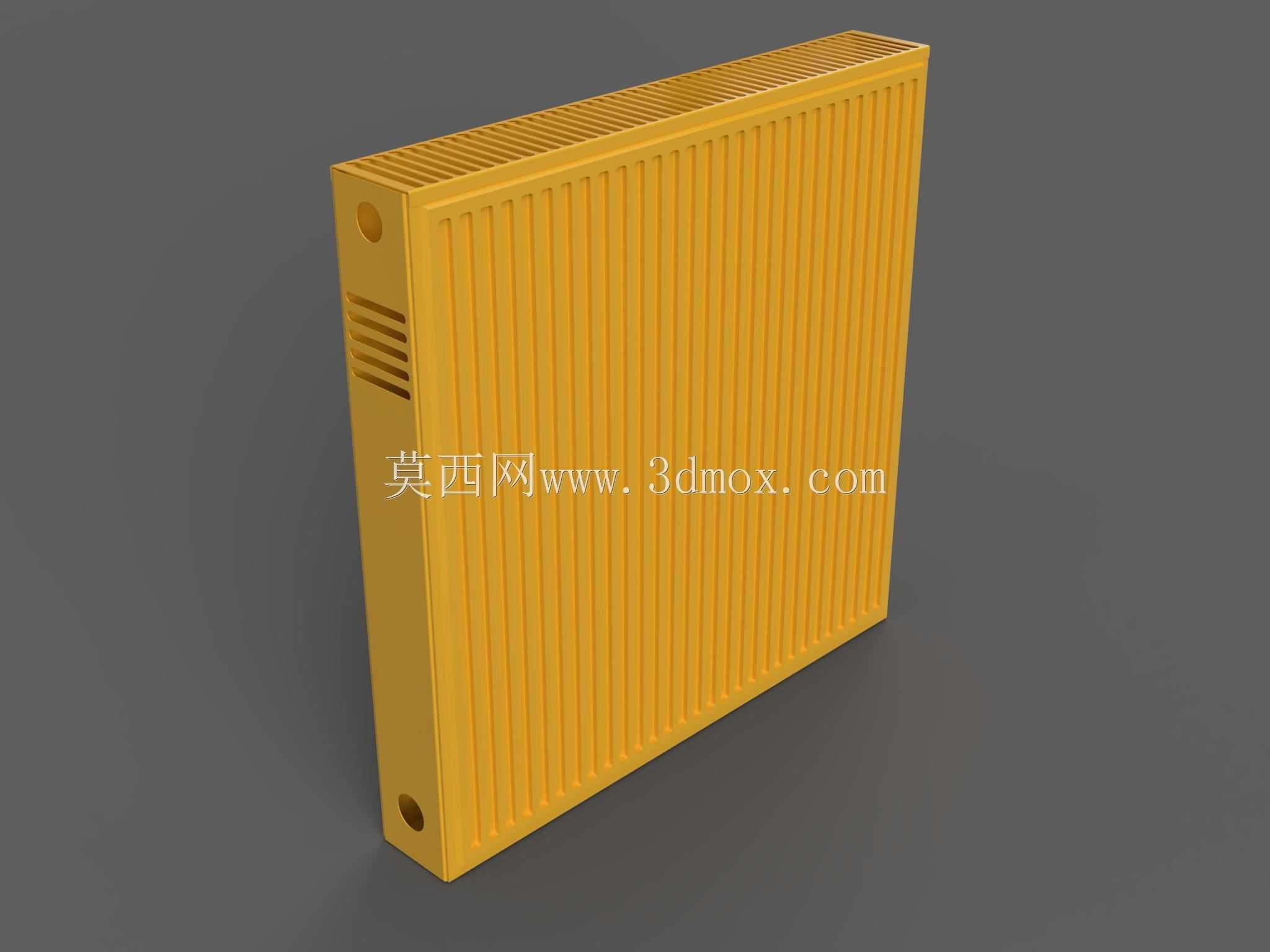

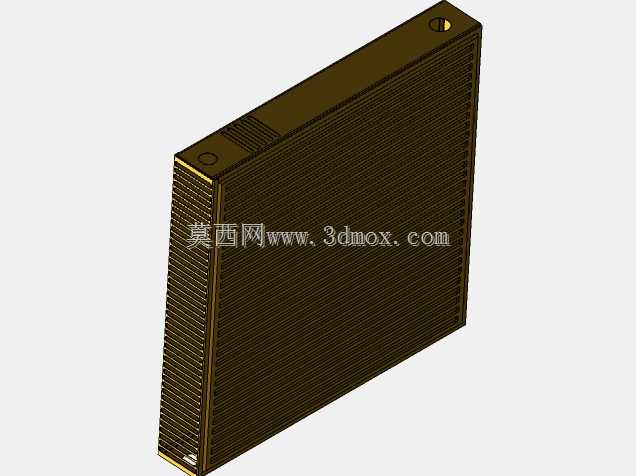

在民用建筑集中水暖供暖系统、分户燃气壁挂炉采暖系统的末端选型中，板式散热装置是目前分户采暖场景下应用占比极高的终端换热部件，区别于传统柱式铸铁散热器，这类板式构件依靠冲压成型的钢制薄板形成密闭水流通道，同时通过板体表面的对流翅片结构强化空气侧换热效率，在同等换热功率需求下，整体厚度更薄、外凸安装尺寸更小，更适配现代家装对墙面空间占用的控制要求。从实际工程安装的边界条件来看，这类板式散热器的进水、回水接口通常设置在构件侧部的上下端位置，接口通径匹配常规家装水暖管路的四分或六分标准管径，安装时需预留侧部管路操作空间，同时构件背部与墙面的安装间隙控制在30-50mm区间，既保证背部空气对流的流通通道，也避免贴墙安装导致的墙面局部过热返潮问题。从结构设计的逻辑出发，这款板式散热构件采用一体化冲压成型的流道结构，板体内部的水流通道通过辊压成型的凹凸筋位实现分隔，既保证水流在板体内部形成均匀的S型流路，避免局部水流短路导致的换热不均，同时冲压形成的筋位也作为板体的加强结构，承受水暖系统常规0.4-0.6MPa的工作水压时，不会出现板体鼓胀变形的问题。构件表面的竖向肋条结构一方面扩展了与空气的接触换热面积，另一方面竖向的结构走向也适配热空气自然上升的对流方向，减少空气流动的阻力，在无强制吹风的自然对流场景下，就能实现稳定的热量输出。在实际应用场景中，这类板式散热器通常安装在外墙窗下位置，利用上升的热气流阻隔窗户缝隙渗入的冷空气，在室内形成稳定的温度场，避免靠窗区域出现冷辐射带来的不舒适感。设计过程中需要重点考量的结构细节包括边角位置的圆弧过渡处理，既避免冲压加工过程中应力集中导致的板材开裂，也能消除安装使用过程中尖锐边角带来的磕碰风险；侧部的对流槽开孔位置需要与内部流道完全错开，避免加工偏差导致的漏水隐患，同时开孔的尺寸与排布密度经过匹配计算，保证对流空气能顺利穿过板体间隙，带走板体表面的热量。从安装适配性来看，这类板式散热器的背部预留标准挂装孔位，匹配通用的采暖散热器挂装支架，不需要额外定制安装构件，现场施工时只需根据选型的散热功率确定对应高度、宽度的构件尺寸，在墙面标记支架固定位置后即可完成挂装，后续维护过程中也可直接整体拆卸更换，不需要对预埋管路进行大规模改动。在结构强度校核层面，板体的板材厚度选择兼顾换热效率与承压能力，过薄的板材会导致承压不足、长期使用后易出现腐蚀穿孔，过厚的板材则会增加热阻、降低换热响应速度，同时增加整体构件重量，给挂装结构带来额外载荷。板体表面的喷涂处理需要满足耐高温、不积灰的要求，长期处于冷热交替的工作环境下不会出现涂层脱落、变色的问题，日常维护只需用干布擦拭表面浮尘即可，不需要复杂的清洁操作。在水路设计上，内部流道的截面尺寸经过水力计算，保证水流在流道内的流速处于合理区间，既避免流速过低导致的泥沙沉积堵塞流道，也不会因为流速过高产生水流噪音，影响室内声环境。对于不同面积的采暖空间，可通过调整板体的整体宽度、高度，或者采用双板叠加的结构来匹配不同的换热功率需求，不需要改变核心的流道结构与安装接口尺寸，能大幅降低系列化产品的设计与制造成本。
