生物质热风炉供热换热成套系统结构

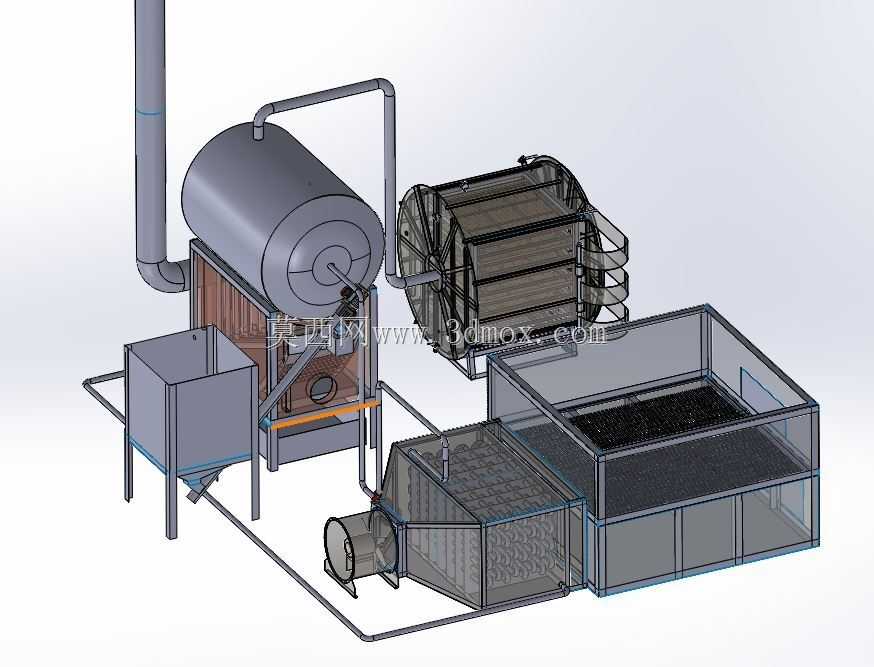

这套成套设备主要面向农产品烘干、小型工业车间供暖、物料脱水干燥等需要稳定洁净热风输出的场景，整套系统通过多模块协同完成燃料燃烧、热量置换、热风净化、风量分配的全流程作业，避免燃烧烟气直接接触待处理物料造成的污染问题。从结构布局来看，整套系统沿物料流向依次排布燃烧换热单元、多级过滤单元、风量分配单元，各模块之间通过标准化管路连接，现场安装时可根据厂房实际空间调整管路走向，无需对主体结构做大幅改动。燃烧单元采用卧式承压炉体结构，外侧设置独立的进料与灰渣收集仓，炉体侧面预留清灰口与检修门，日常运维时无需拆解主体管路即可完成积灰清理与易损件更换，炉体顶部的排烟管路设置有初步余热回收段，可提前将排烟中的部分热量导入进风侧，降低排烟热损失。紧邻炉体的旋转式换热芯体采用多层错流翅片结构，芯体外侧设置可开启的密封护罩，换热芯体可沿中心转轴抽出维护，相比传统固定管板式换热器，这种结构的换热接触面积提升近四成，同时风阻控制在合理区间，适配常规中压离心风机的风压输出范围。换热单元输出的热风首先进入一级沉降箱体，箱体内设置交错布置的挡流板，可将热风中携带的大颗粒焊渣、锈屑等杂质通过重力沉降分离，避免后续过滤段出现快速堵塞的问题；沉降后的热风进入二级过滤仓，仓体采用抽屉式滤网安装结构，滤网可根据所需热风洁净度更换不同目数的金属网或无纺布滤材，过滤仓底部设置集灰抽屉，日常清理仅需抽出抽屉倾倒积尘即可，无需拆解仓体连接法兰。过滤完成的洁净热风进入末端的分配风仓，风仓采用敞口式出风设计，可根据现场需求对接不同的送风支管，将热风输送至各个烘干工位或供暖区域，风仓侧面预留温湿度传感器安装位，可外接自控系统实现热风温度的闭环调节，根据出口风温自动调整燃烧单元的进料速率，避免热风温度波动影响物料烘干品质。整套系统的安装边界充分考虑中小型厂房的空间限制，主体设备的最大外廓尺寸适配常规厂房大门的通行宽度，各模块之间的连接法兰采用统一规格，现场安装时无需额外定制转接件，设备底部设置可调式支撑脚，可适应地面存在轻微坡度的安装场景，无需提前做高精度的地面找平处理。管路设计上充分考虑热胀冷缩的补偿需求，长距离直管段设置有自然补偿弯管，避免设备长期高温运行后出现管路焊缝拉裂的问题，所有与高温烟气接触的内壁均做耐高温防腐处理，适配生物质成型燃料、燃煤等多种固体燃料的燃烧工况，燃烧产生的高温烟气在炉体与换热芯体内部完成热量传递后，经排烟管路引至室外排放，全程与待输出的热风完全隔离，从结构上杜绝烟气串入热风侧污染物料的风险。在结构细节处理上，所有检修门与观察口均采用耐高温密封垫压紧结构，运行时无漏风漏烟问题，各模块的支撑框架采用型钢焊接成型，焊接位置做去应力处理，避免长期高温运行出现框架变形导致的密封失效问题，风机接口位置设置软连接段，可隔绝风机运行产生的振动传递至主体设备，降低整套系统运行时的结构共振风险。
