微型隔膜式流体输送水泵结构

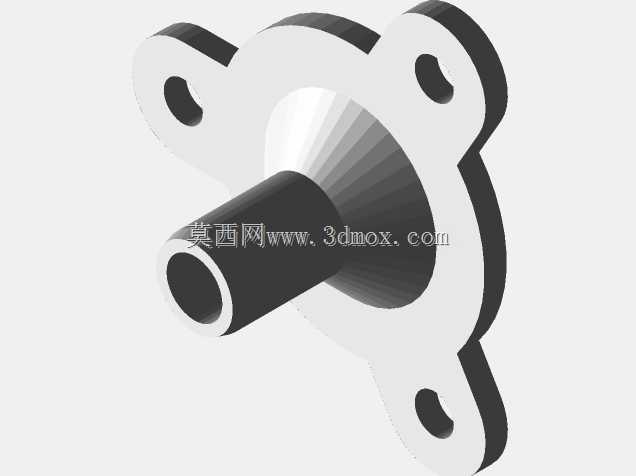

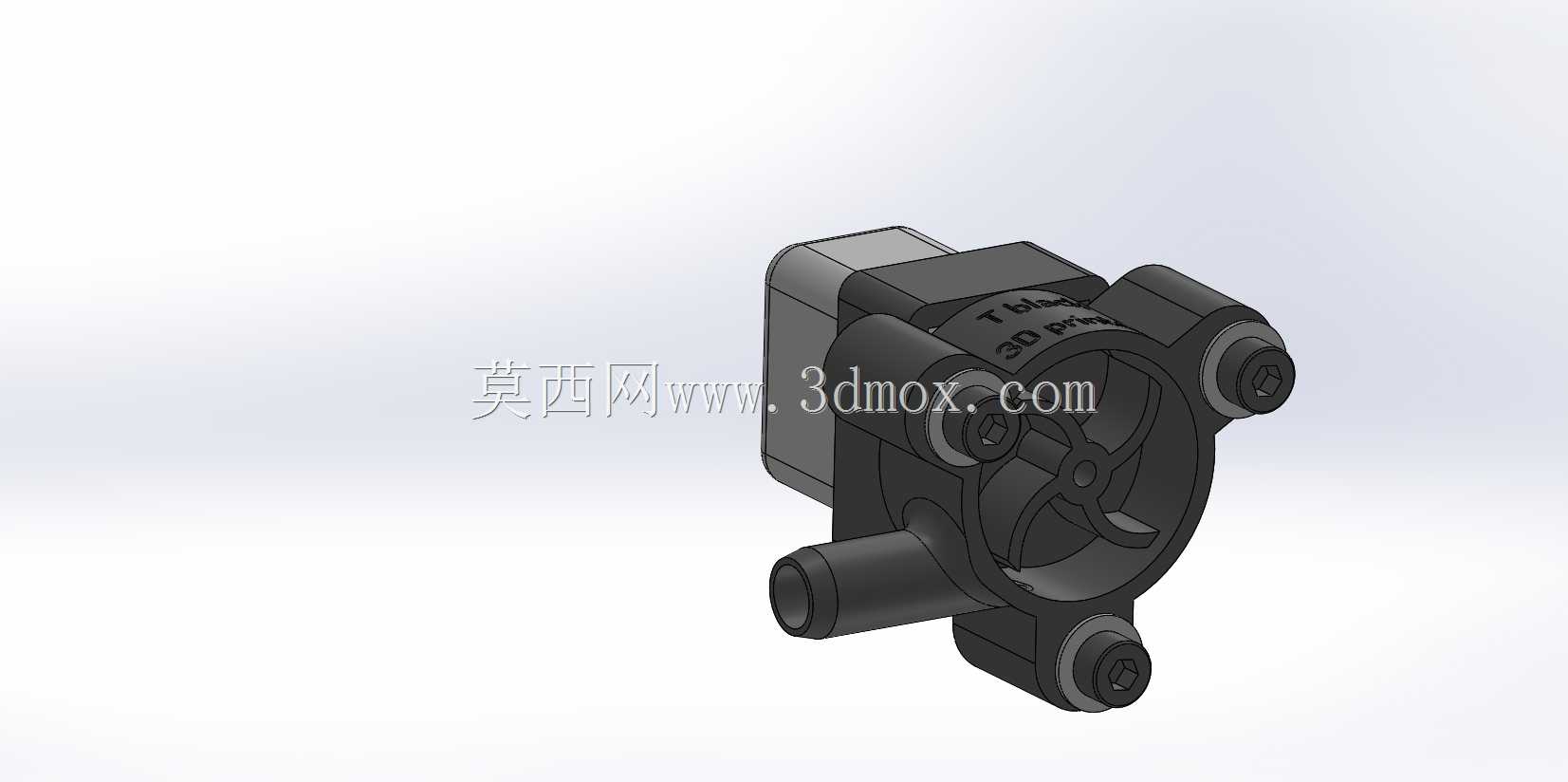

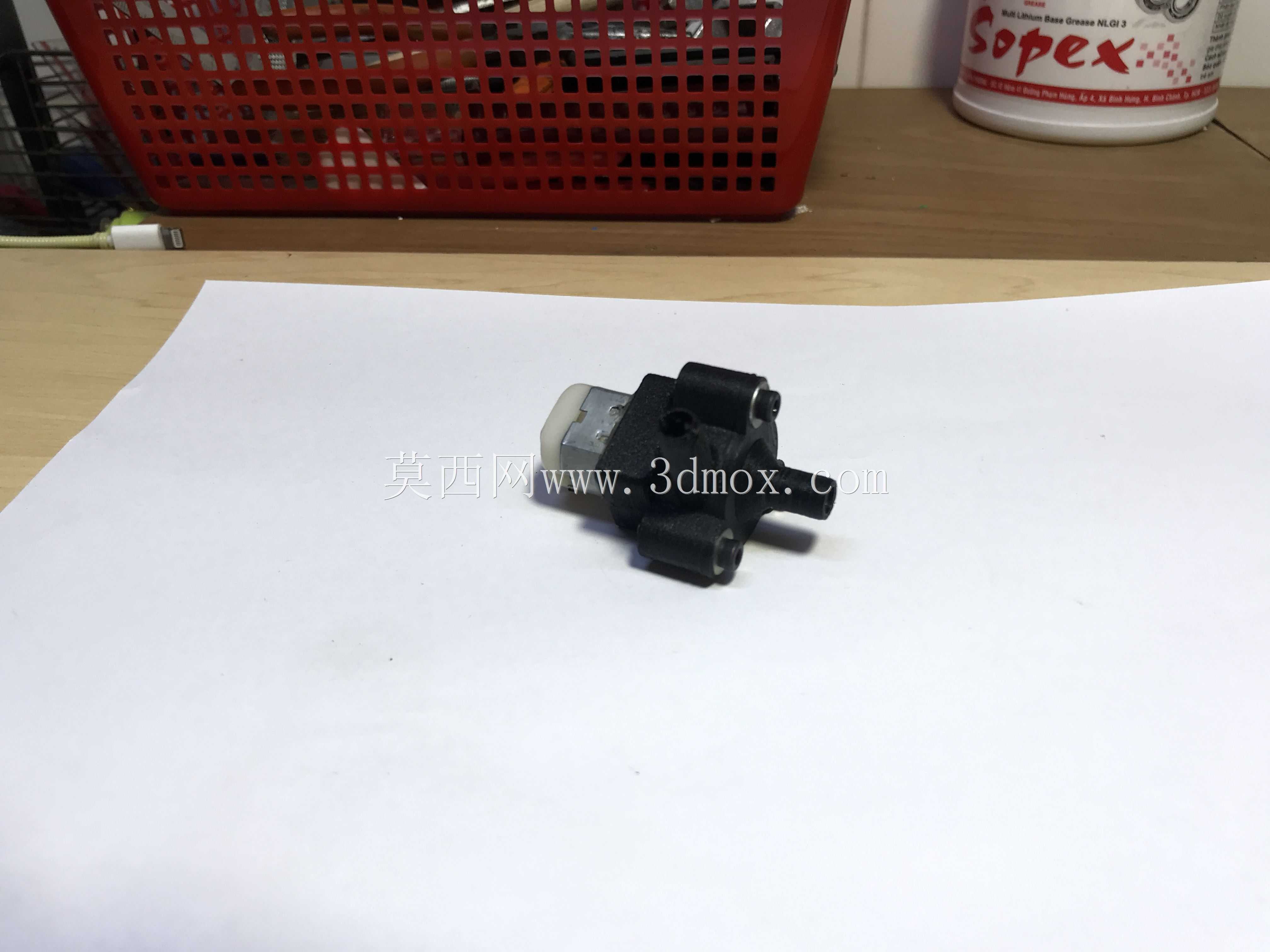

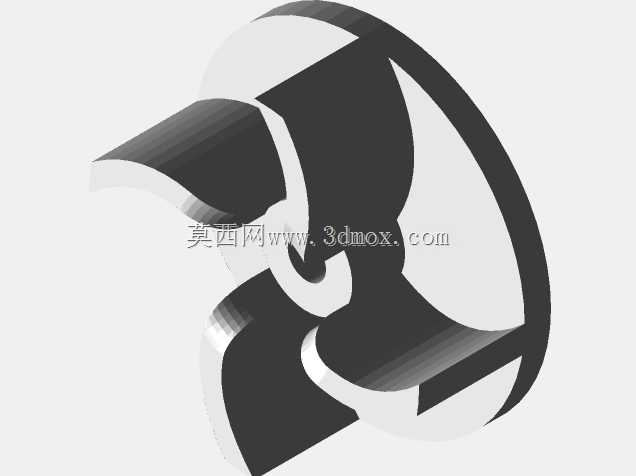

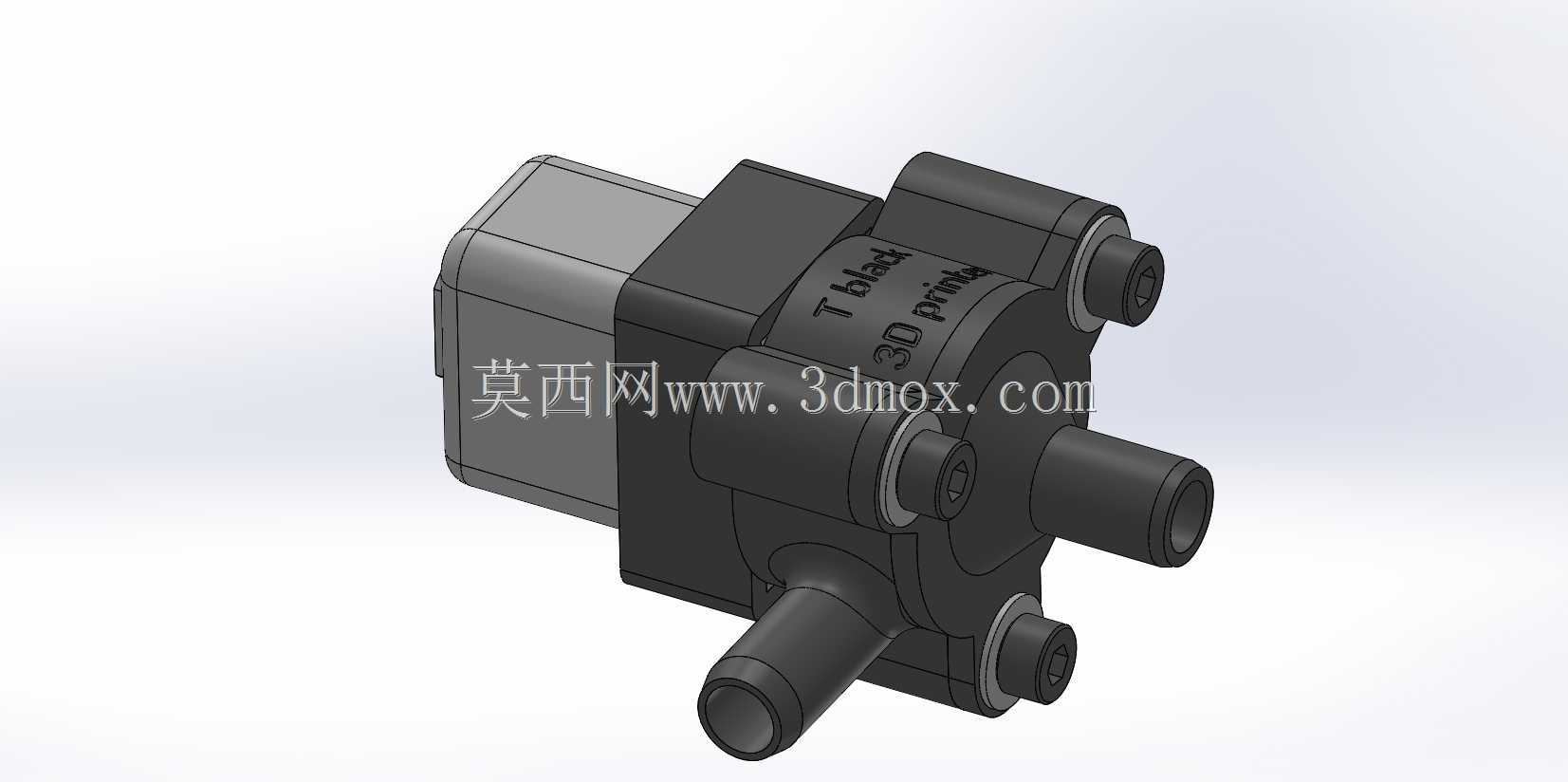

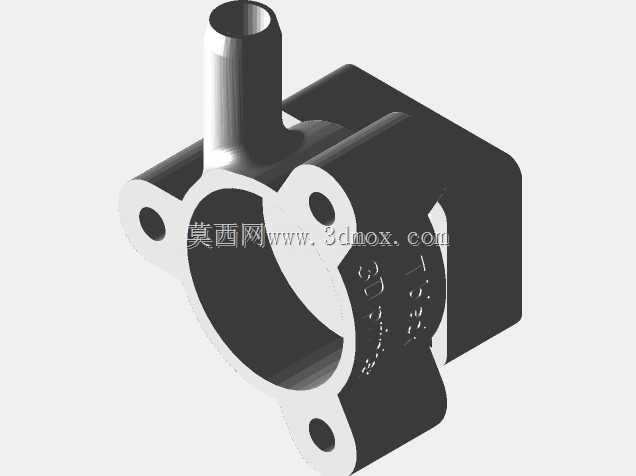

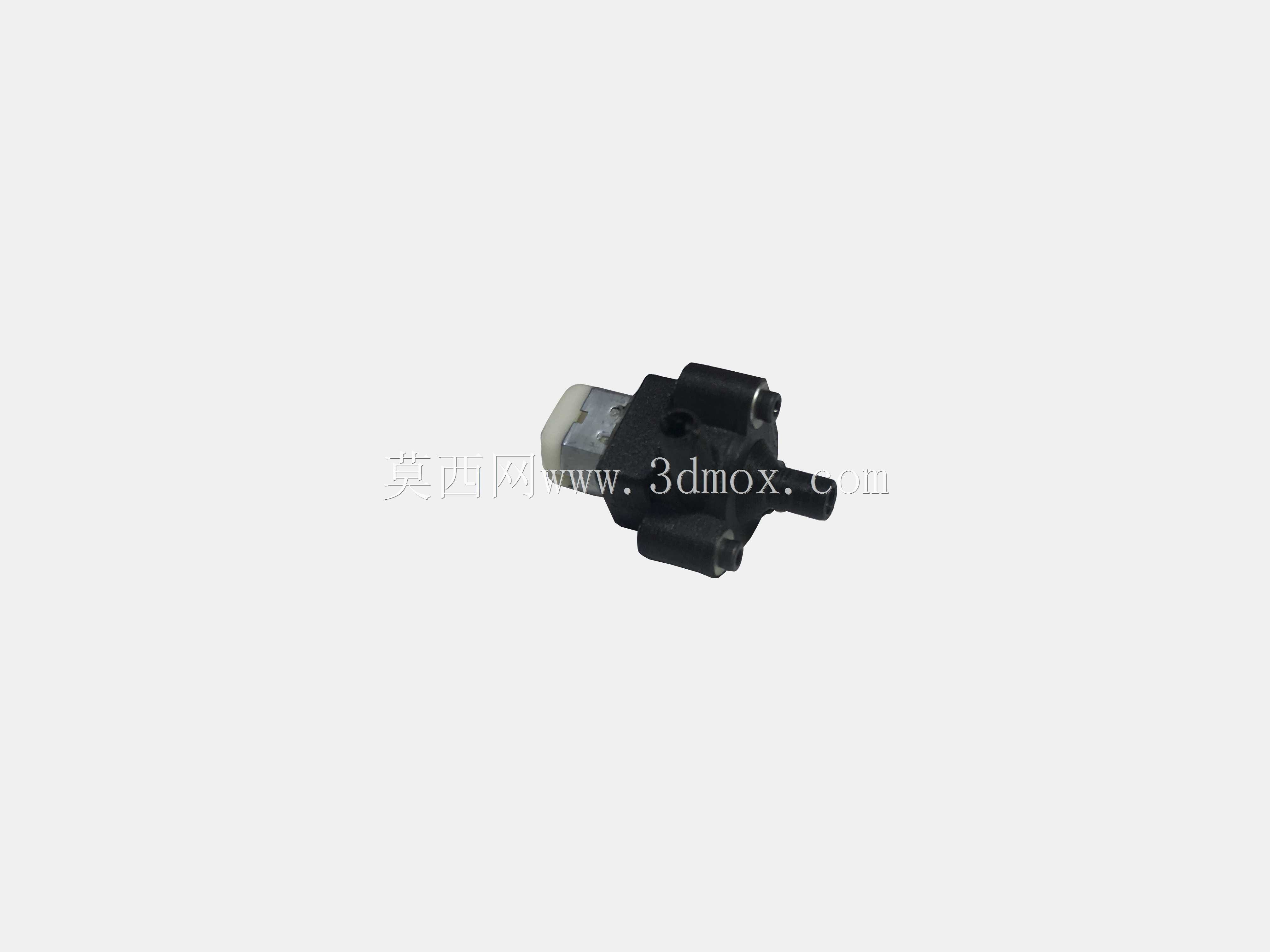

这类微型水泵常被集成在小型桌面级流体循环设备、手持清洁器具、小型冷却循环回路里，和工业级大流量泵不同，它的核心诉求是小体积下的稳定低压输送，不需要承担高扬程大流量的重载工况，更多是匹配小容量储液单元的连续或间歇式供液需求。从结构上看，这款泵采用侧置进出液接口的布局，接口轴线与泵体安装基面平行，安装时可以直接贴附在设备内壁的安装位上，不需要额外预留管路弯折的过大空间，进出液口采用快插式硬管对接结构，适配常规的小口径柔性输水软管，装配时不需要额外的密封紧固件，靠软管自身的抱紧力就能实现低压工况下的密封，能减少装配环节的零件数量。泵体的主体结构采用工程塑料一体成型，核心的增压腔设置在泵体中部，和驱动电机的输出轴直连，省去了额外的传动减速结构，一方面能压缩整体的轴向尺寸，另一方面也减少了传动环节的能量损耗，匹配低压直流供电的驱动单元就能正常工作，适合便携类、低功耗设备的选型需求。在设计这类微型泵的三维结构时，首先要明确安装边界的约束：泵体底部的两个安装凸台是核心定位基准，凸台上的安装孔中心距需要和设备安装板的预留孔位完全匹配，凸台的凸起高度要留出电机尾部接线端的避让空间，避免安装时泵体和安装板之间出现硬干涉，压到供电引线。进出液口的位置设计要考虑管路走向的合理性，两个接口的间距要足够容纳常规的软管接头插拔操作，不会因为间距过小导致手指操作空间不足，同时接口的外径尺寸要和选定的软管内径过盈配合，过盈量控制在0.3-0.5mm之间，既能保证密封可靠性，又不会因为装配力过大导致接口根部出现应力断裂。泵体上部的两个凸起定位柱，是用来和设备上的固定压片配合的，当泵体通过底部凸台螺丝固定后，上部的压片可以卡在这两个定位柱上，限制泵体工作时的高频振动位移，避免长期运行后固定螺丝出现松脱。从功能特性上看，这款泵的增压结构采用偏心隔膜式设计，相比叶轮式的微型泵，它的自吸能力更强，不需要提前灌泵就能完成抽液动作，对于需要频繁启停、液位低于泵体安装位置的工况适配性更好，同时隔膜结构能将输送流体和驱动端的电气部件完全隔离，避免流体渗漏到电机部分造成短路故障，提升了使用的安全性。在建模过程中，需要重点关注运动部件的间隙预留：偏心轮和隔膜的连接位置要留出足够的往复运动空间，泵体内腔的流道要做顺滑过渡，避免出现直角拐角造成的流阻增大，影响输水效率。外形尺寸上，这款泵整体的长宽高控制在极小的范围内，长度方向包含电机尾部的接线端不超过五十毫米，宽度方向不超过三十毫米，高度方向不超过二十五毫米，能塞进非常紧凑的设备内部空间，对于内部空间寸土寸金的小型手持设备、桌面级小型装置来说，这个尺寸边界能给其他功能部件留出更多的设计余量。实际选型应用时，需要注意它的工作压力区间，这类微型泵的输出压力普遍不高，适合输送清水、低粘度的中性水溶液，不能用来输送带有硬质颗粒的流体或者腐蚀性溶剂，否则会造成隔膜磨损或者泵体腐蚀，缩短使用寿命。安装时要尽量让泵体的安装基面保持水平，避免倾斜安装导致隔膜受力不均，长期运行出现单侧磨损。另外，泵体的塑料外壳壁厚设计要均匀，避免出现壁厚突变导致的注塑成型缺陷，加强筋的设置要兼顾结构强度和外观平整性，筋位厚度控制在主体壁厚的0.6倍左右，防止成型时出现表面缩痕。在做装配校验的时候，要重点检查电机和泵体的配合止口尺寸，止口的配合公差采用小间隙配合，既能保证电机装配时的同轴度，又不会因为过盈量过大导致装配困难，电机输出轴和偏心轮的连接要设置轴向定位结构，避免运行过程中轴向往复窜动影响隔膜的正常往复动作。
