微型直流水泵实物三维结构设计

这类微型直流水泵在民用小型流体输送场景里应用极广，从桌面级3D打印机的冷却循环水路，到小型园艺灌溉的低压供水，再到桌面水冷设备、小型水族箱的水体循环，甚至是便携消毒设备的药剂输送，都能见到这类结构的身影。不同于工业级大型水泵的重载设计，这类微型泵的核心设计逻辑是在有限体积内兼顾低压输送能力与低功耗特性，适配低压直流供电场景，不需要复杂的外接管路固定结构，能直接嵌入紧凑的设备内部空间。

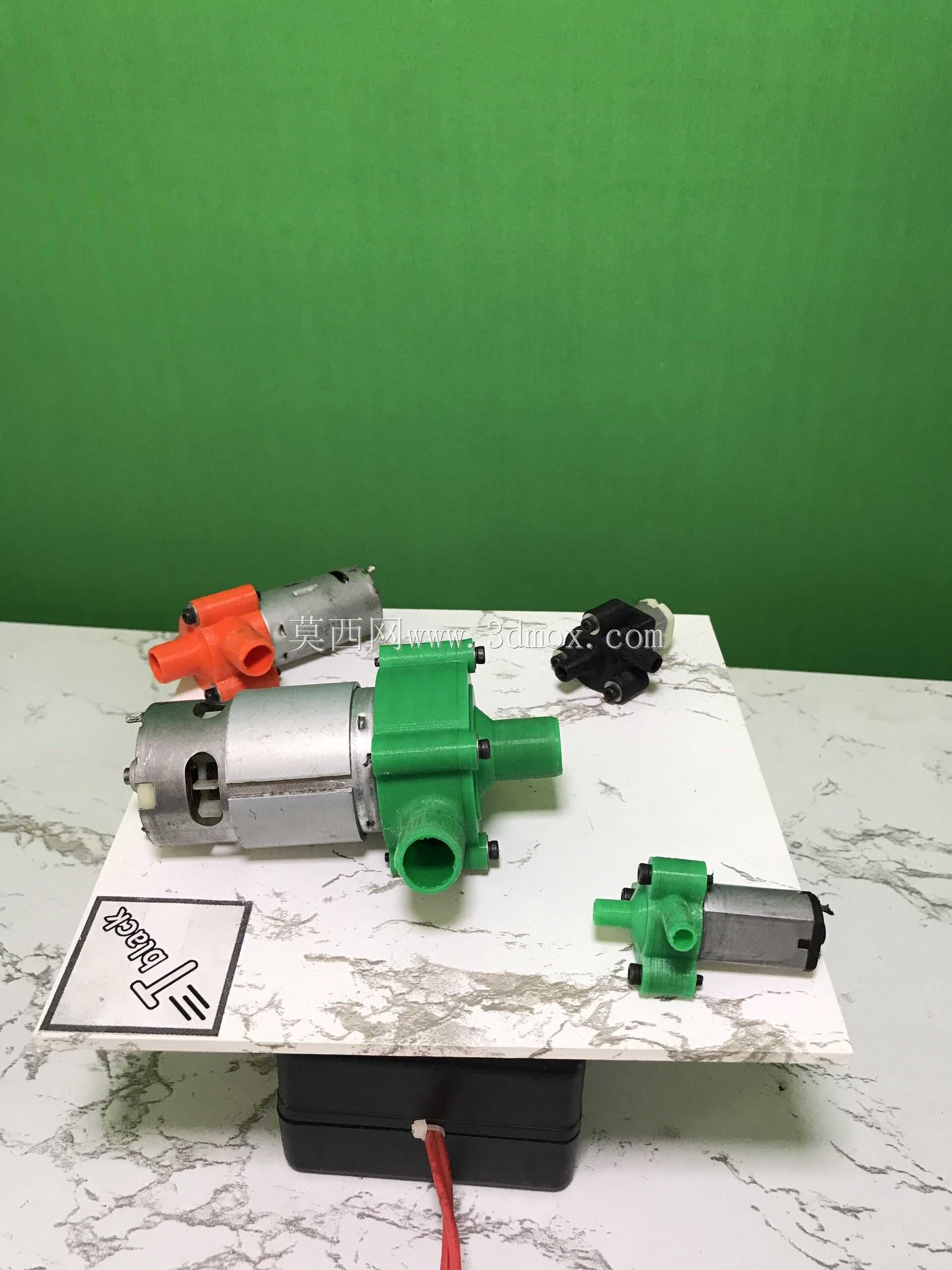

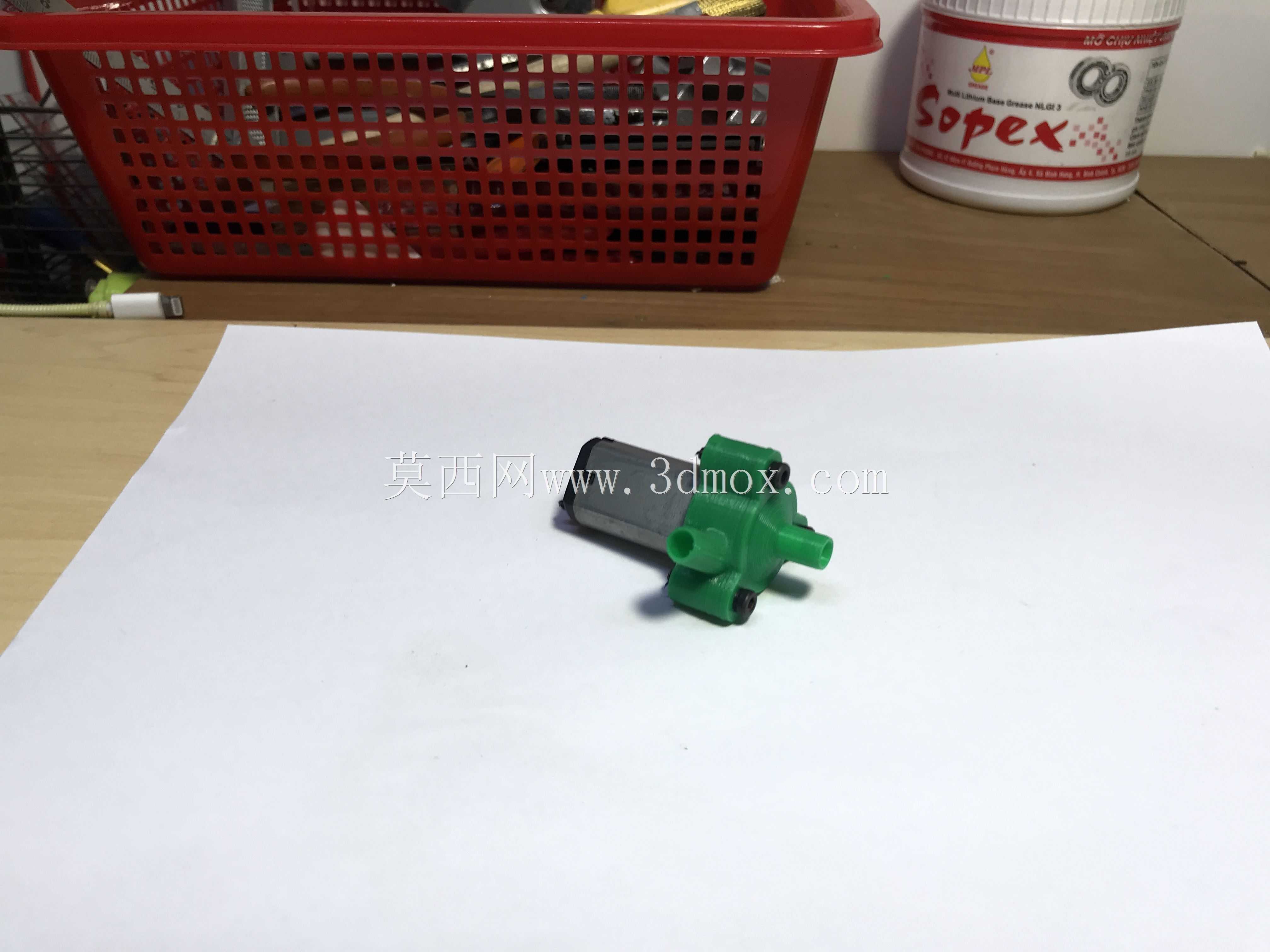

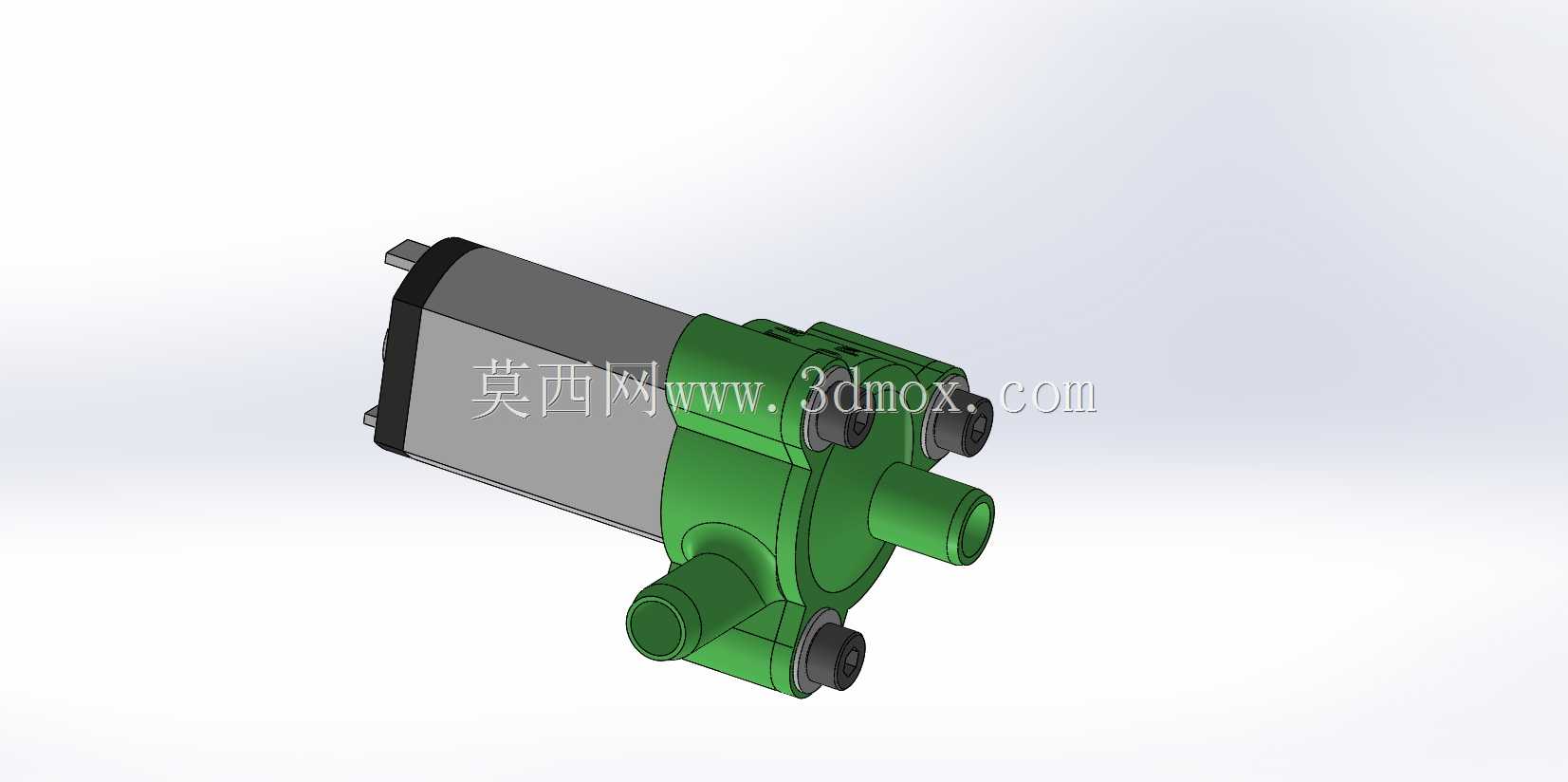

从结构设计思路来看，这款泵采用泵头与驱动电机直连的布局，绿色工程塑料材质的泵头部分直接卡扣固定在直流电机的输出端壳体上，省去了额外的连接联轴器与过渡安装座，最大限度压缩了整体轴向尺寸。泵头的进出水口采用侧出式宝塔接头结构，接头外径适配常见的4-6mm内径柔性软管，不需要额外的管螺纹转接件，直接将软管套入接头即可完成管路连接，靠软管自身的弹性抱紧实现密封，针对低压输送场景完全可以满足密封要求，省去了密封圈、管箍这类额外配件，降低了终端装配的复杂度。

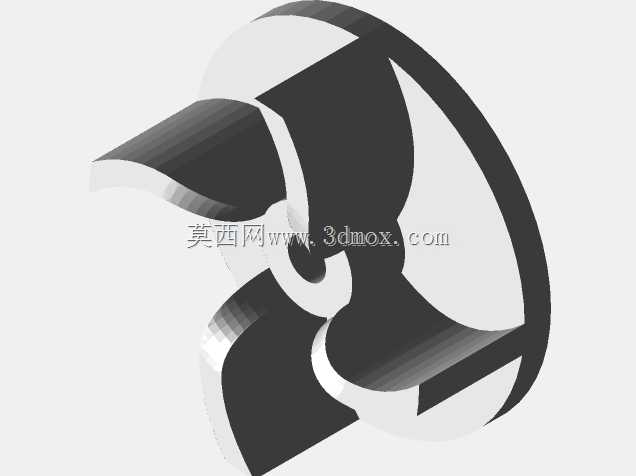

实际功能层面，这类泵属于容积式微型隔膜泵范畴，依靠电机输出端的偏心结构带动泵头内部的隔膜往复形变，改变泵腔内部容积实现流体的吸入与排出，相比叶轮式微型水泵，它具备一定的自吸能力，不需要提前灌泵就能完成流体抽取，同时输送过程中不会对流体产生过大的剪切力，哪怕是输送含有微小颗粒的水体或者低粘度药剂，也不会出现叶轮卡滞的问题。泵头选用的工程塑料材质具备一定的耐弱腐蚀特性，能够适配常温下的清水、低浓度水剂等常见输送介质，不会出现短期锈蚀或者介质溶胀的问题。

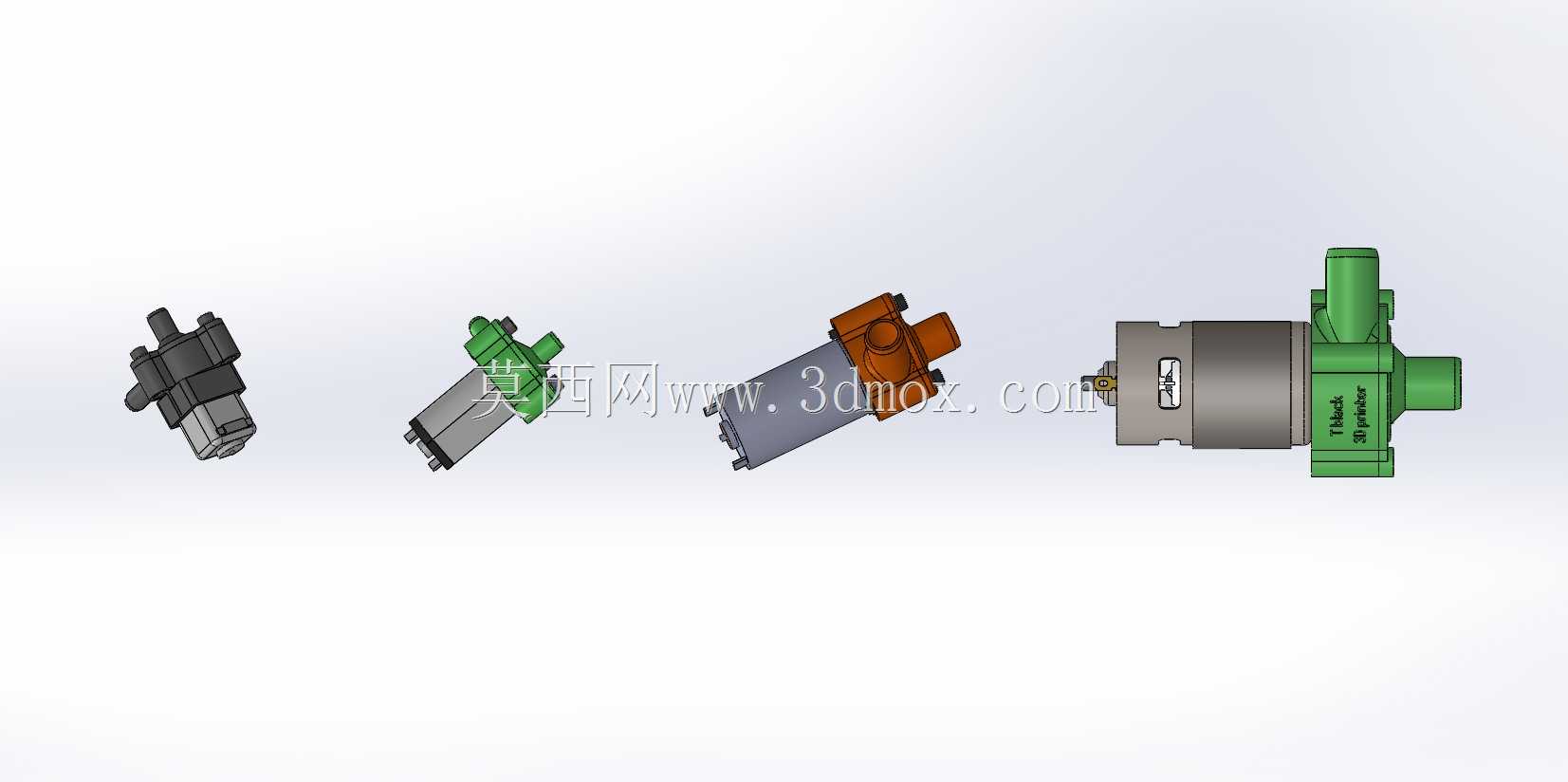

从安装边界来看，这款泵的整体外形近似长方体结构，电机部分为标准的180系列微型直流电机圆柱壳体，泵头部分的径向尺寸略大于电机外径，整体轴向长度控制在50mm以内，最大径向尺寸不超过25mm，安装时不需要预留过大的操作空间。泵体本身没有设计专门的安装固定孔位，实际设备集成时可以通过环抱式固定卡扣卡在电机壳体位置，也可以通过泡棉胶直接粘接在设备内壁上，因为这类泵工作时的振动幅度极小，不需要额外的减震结构就能满足长期运行的固定要求。

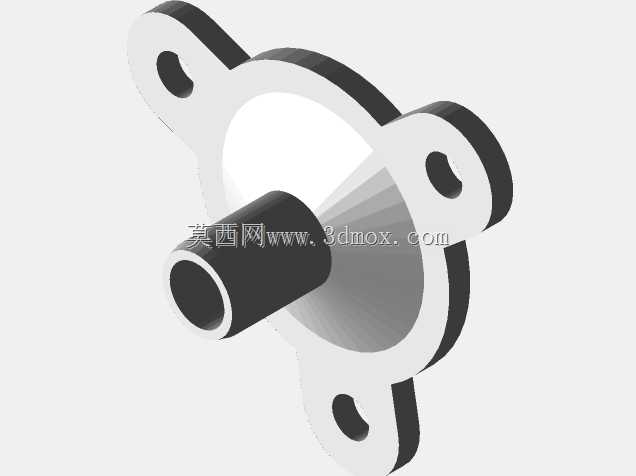

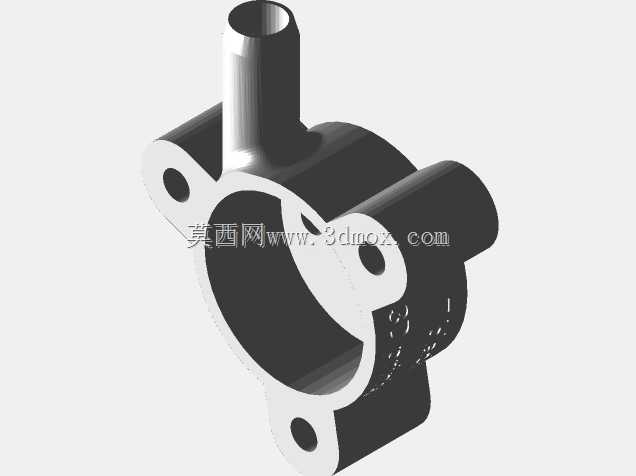

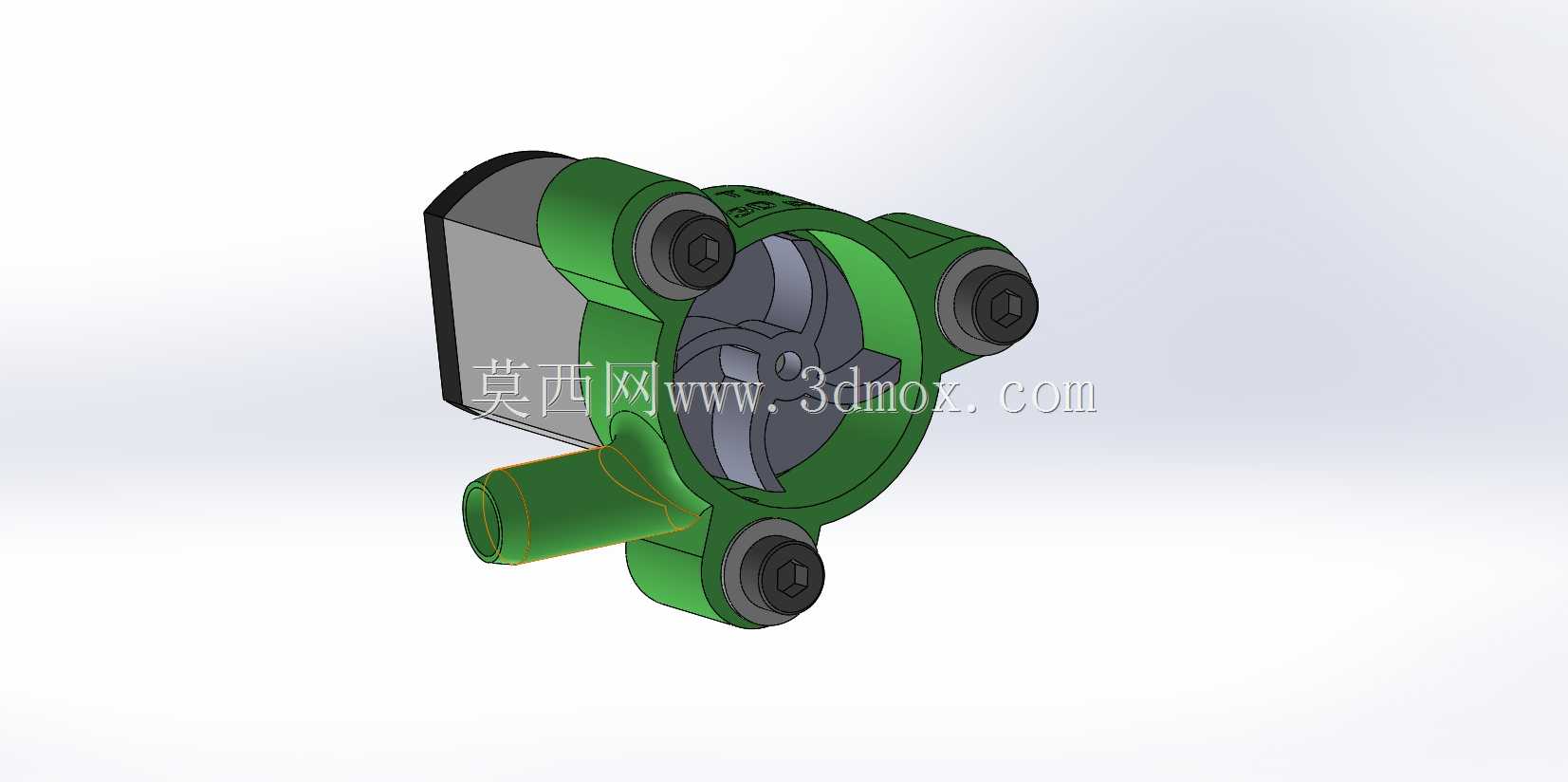

设计过程中需要重点关注泵头与电机连接位置的密封结构，因为电机部分属于电气部件，一旦输送的流体从连接缝隙渗入电机内部，会直接导致电机短路烧毁，因此在泵头与电机的配合止口位置，设计了一圈嵌入式的橡胶密封垫，装配时密封垫被压紧在两个部件的结合面之间，阻断流体渗漏的路径。同时泵头内部的流道设计采用圆弧过渡结构，避免出现直角死区，减少流体在泵腔内部的残留，哪怕是长期停机之后再次启动，也不会因为内部残留流体干结堵塞流道。进出水口的位置设计在泵头的同一侧，两个接头保持平行布局，方便设备内部的管路排布，不需要将管路弯折过大角度就能完成连接，减少了管路弯折带来的流阻增加问题。

在实际选型适配时，这类泵的输出流量与供电电压直接相关，常规5V供电下就能实现每分钟数百毫升的流体输送能力，完全满足小型循环系统的流量需求，工作时的运行噪音控制在30分贝以内，放在桌面设备内部不会产生明显的噪音干扰。相比同尺寸的叶轮泵，它的输出压力更稳定，不会因为出口端轻微的阻力变化就出现流量大幅波动，适合用在对流量稳定性有一定要求的小型流体回路里。建模过程中需要重点还原泵头的宝塔接头尺寸、电机与泵头的配合止口公差，还有整体的外形轮廓，确保导入设备装配模型时不会出现干涉问题，尤其是泵头部分的塑料壳体壁厚要还原真实产品的1.5-2mm厚度，避免在做装配干涉检查时出现误判。
