桌面级3D打印无叶送风装置结构设计

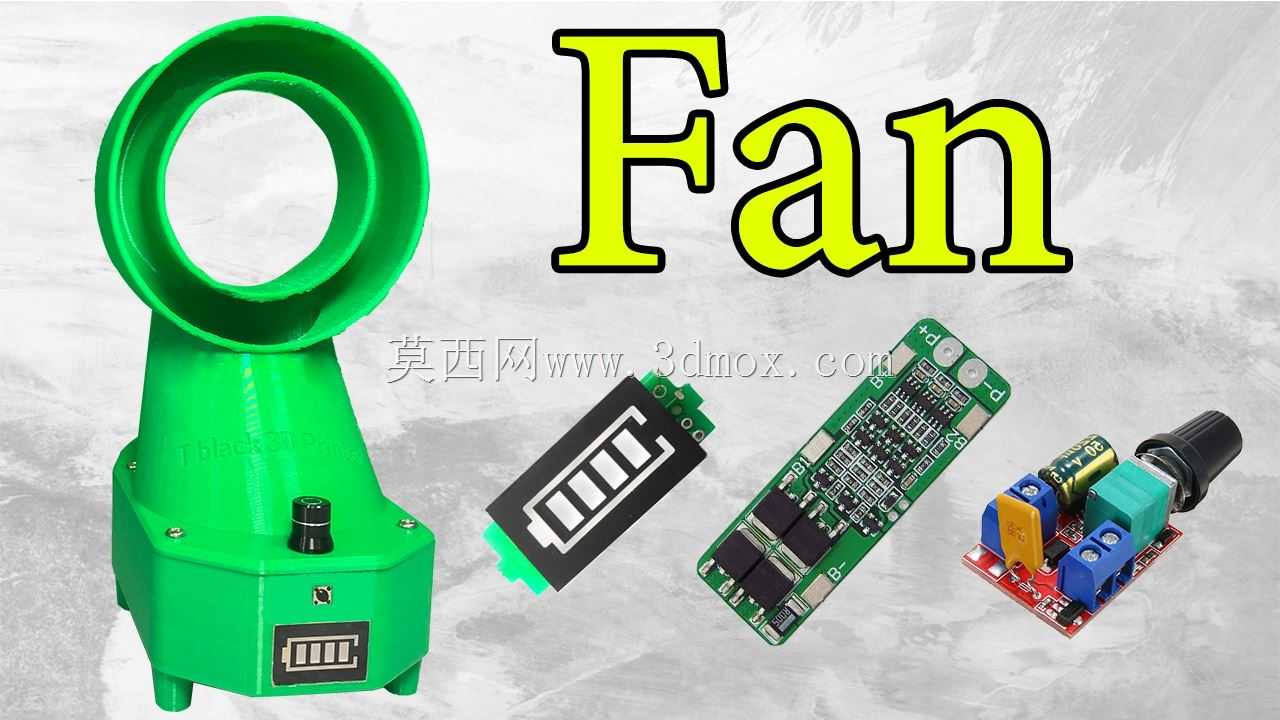

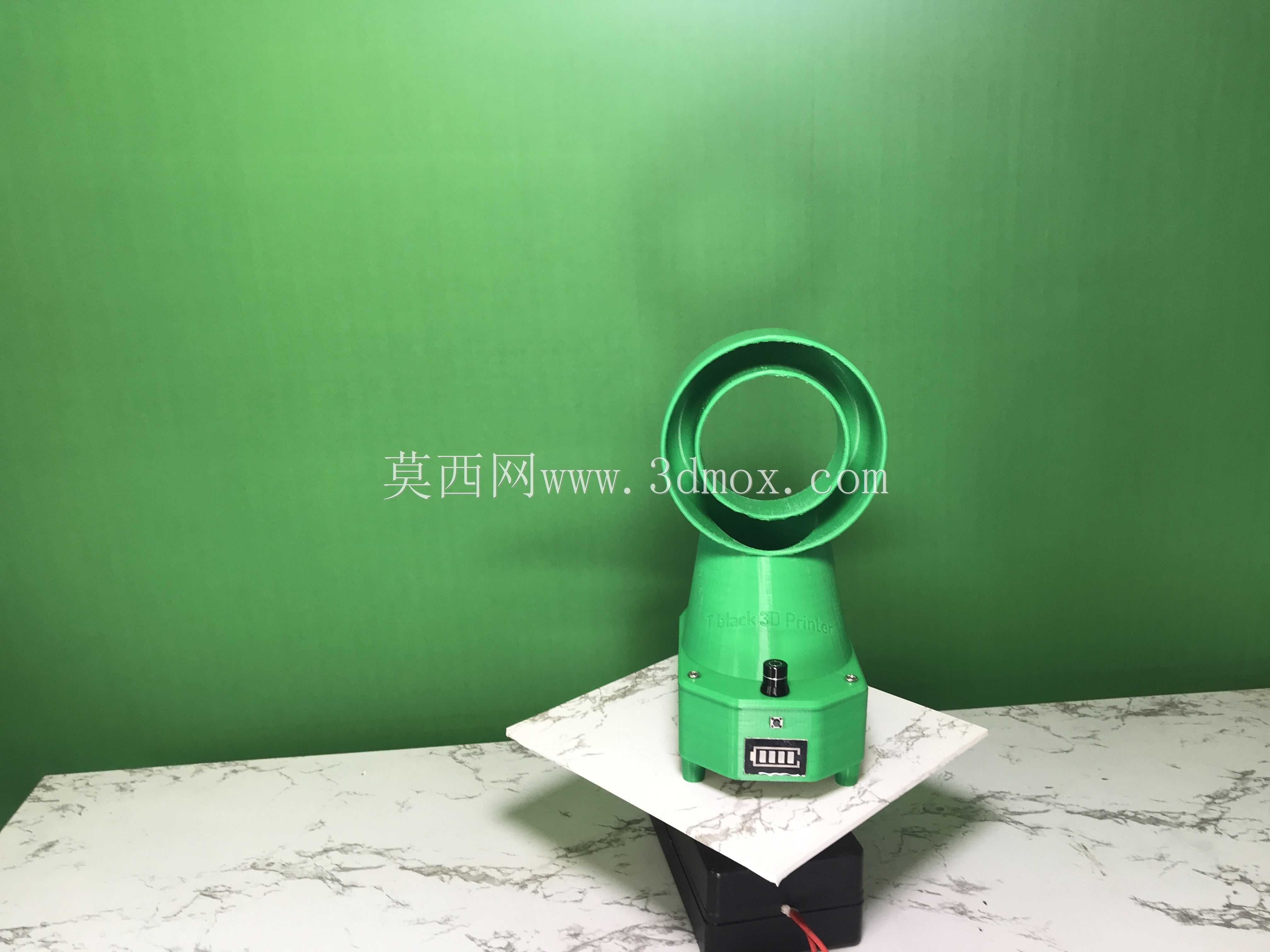

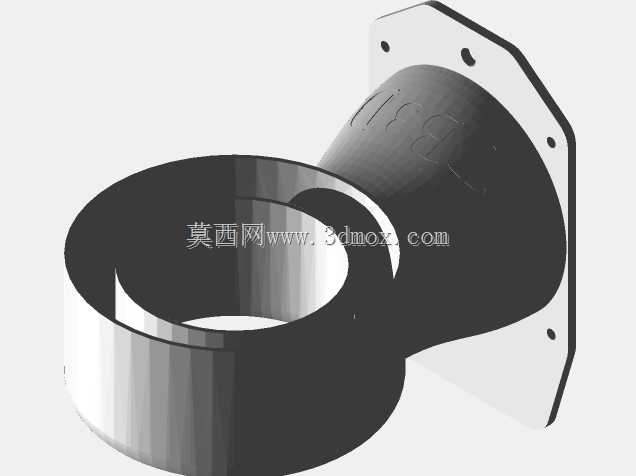

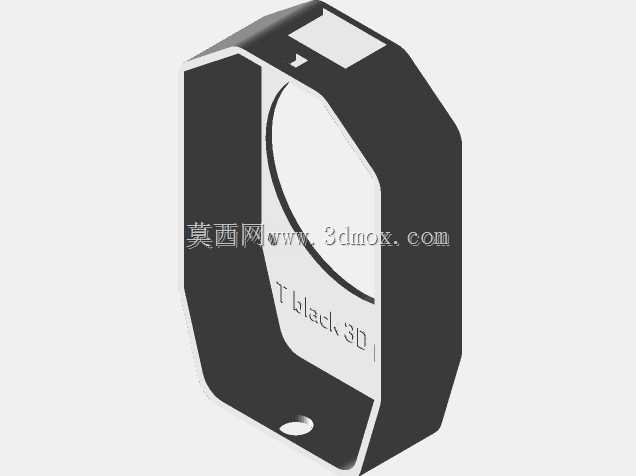

这款无叶送风装置的结构设计，最初瞄准的是桌面小范围精准送风的使用场景，区别于传统带外露扇叶的桌面风扇，其环形出风结构没有高速旋转的外露部件，日常使用时不会卷入纸张、线缆这类桌面常见杂物，也能避免误触扇叶带来的安全隐患，尤其适合放置在办公桌面、3D打印工作台、小型电子维修工位这类空间局促、周边零散物件较多的区域。从功能实现逻辑来看，装置下部的腔体同时承担了气流增压、动力元件容纳、供电模块集成三个核心作用，内置的送风叶轮将空气从下部进风口吸入后，通过风道结构增压，最终从环形出风口的窄缝中高速送出，依托康达效应带动周边空气流动，形成覆盖范围适中、风感柔和的送风面，不会像传统小风扇那样出现局部风感过硬、直吹体感不适的问题。设计阶段特意将供电与调速模块做了集成化布局，锂电池保护板、调压调速模块都预留了独立的安装位，不需要额外做结构改造就能完成元件装配，机身侧面预留的调速旋钮安装位，刚好匹配常用的旋转电位器尺寸，装配时不需要额外做定位调整，旋钮的操作高度也刚好在手指自然触碰的范围内，日常坐姿下不需要抬手就能完成风速调节。从结构尺寸的边界来看，整体高度控制在200毫米以内，环形出风圈的外径为120毫米，下部基座的直径为80毫米，放置在桌面时占用的投影面积和普通马克杯相当，不会过多占用桌面操作空间；基座底部预留了四个螺丝安装柱，既可以直接放置在平面上使用，也可以通过螺丝固定在支架、设备侧壁等位置，适配不同的安装需求。进风口设置在基座下部的侧面，避开了桌面直接接触的区域，放置在平整桌面上时不会遮挡进风通路，保证进气效率；风道内壁做了顺滑的过渡处理，没有突兀的直角结构，能减少气流在风道内部的紊流噪音，实际运行时的噪音水平远低于同风量的传统外露扇叶风扇，不会对办公、设备调试时的专注状态造成干扰。环形出风圈的窄缝宽度控制在1.2毫米，既能保证出风的初速度，带动足够的周边空气形成稳定气流，也不会因为缝隙过窄导致加工难度提升，对于3D打印制作来说，常规的0.4毫米喷嘴不需要做特殊的参数调整就能打印出合格的缝隙结构，不需要额外做支撑拆除后的打磨处理。供电模块的安装仓做了分隔设计，锂电池仓和电路板仓之间有隔断结构，避免电池晃动时触碰电路板上的元件，电池仓的尺寸刚好匹配常规的18650锂电池组，也可以根据使用需求更换为更大容量的聚合物锂电池，仓盖位置预留了卡扣结构，不需要螺丝就能完成固定，后续更换电池时操作十分便捷。电路部分的走线槽都在结构设计时做了预留，调速模块、保护板、风机之间的连线可以完全隐藏在结构内部，不会出现明线外露的情况，既提升了外观的整洁度，也能避免线缆被勾扯导致的电路故障。出风圈和下部基座的连接位置做了加强筋结构，保证3D打印制作时的结构强度，日常挪动、轻微磕碰时不会出现连接位置断裂的问题，连接位置的风道过渡做了圆弧处理，气流从基座风道进入环形风道时不会产生明显的风阻损失，保证出风效率。整个装置的所有结构件都可以通过FDM3D打印完成制作，不需要额外的金属结构件辅助，打印时所有安装柱、定位槽的尺寸都按照常用电子元件的标准尺寸做了公差预留，装配时只需要拧入对应规格的自攻螺丝就能完成所有部件的固定，不需要做额外的打磨、扩孔处理，对于个人DIY、小批量制作来说，装配门槛很低，不需要专业的机加工设备就能完成整机制作。实际使用时，送风的有效覆盖范围在出风圈正前方600毫米以内，刚好覆盖单人桌面的操作区域，不会出现风量分散导致的送风效果不足问题，风速调节范围可以覆盖从轻柔送风到快速散热的不同需求，既可以在日常办公时使用低档位提供柔和的环境气流，也可以在焊接、小型电子设备调试时开高档位，快速带走烙铁、工作芯片产生的局部热量，避免局部温度过高影响操作或者设备运行。
