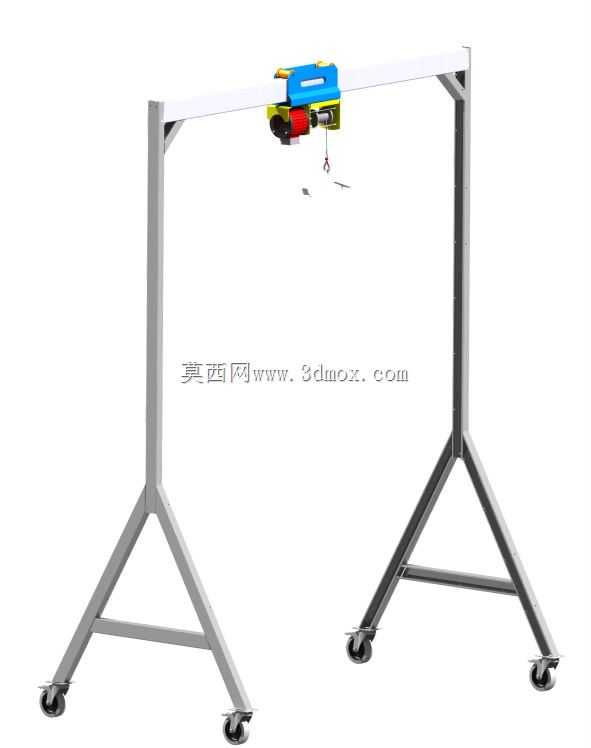

可移动轻型铝合金起重龙门架

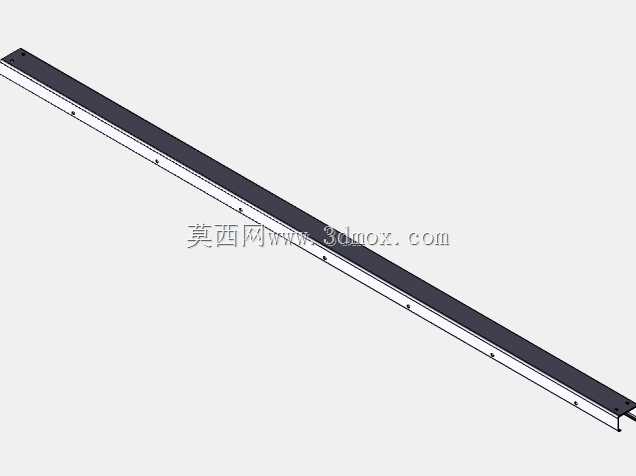

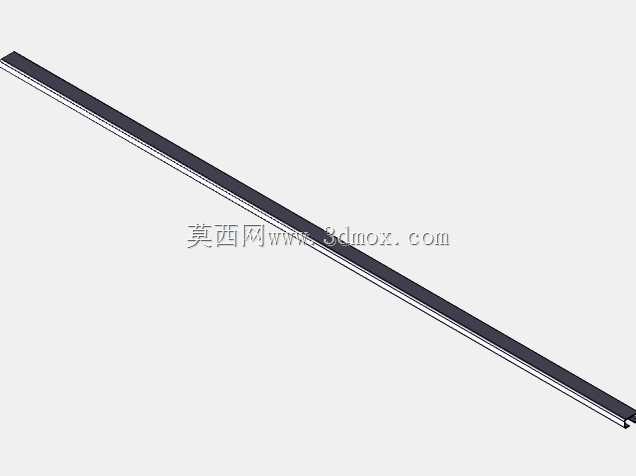

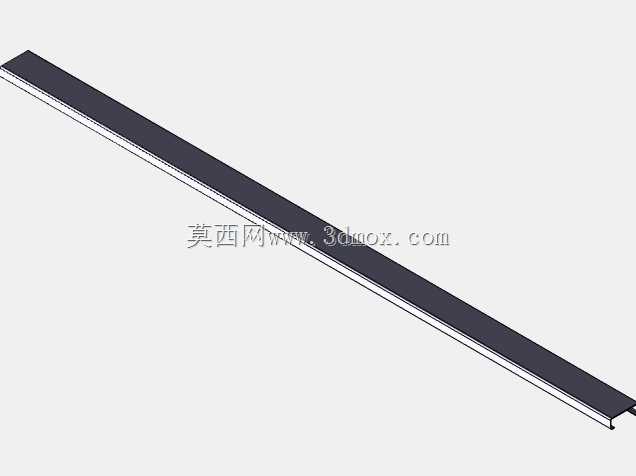

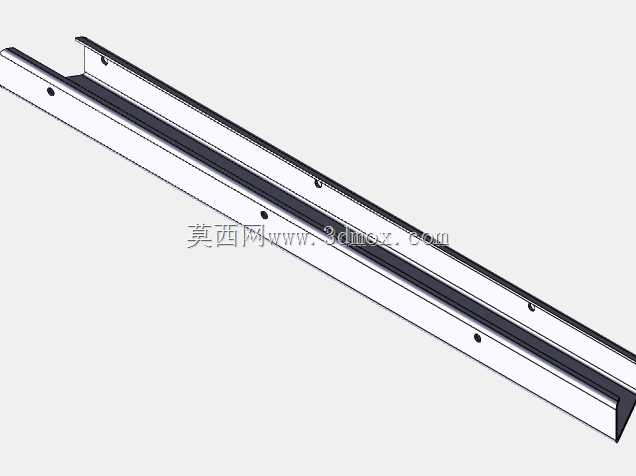

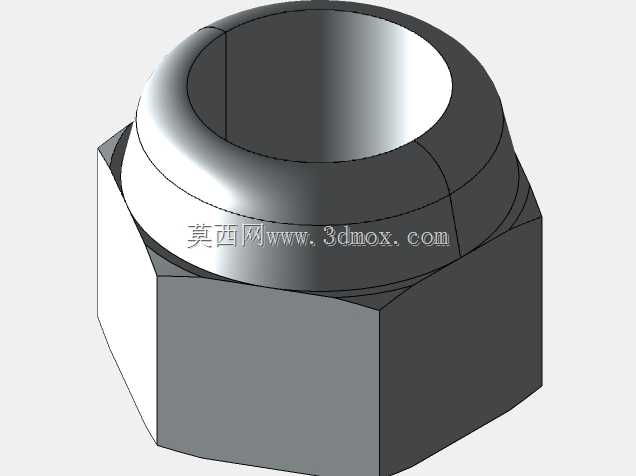

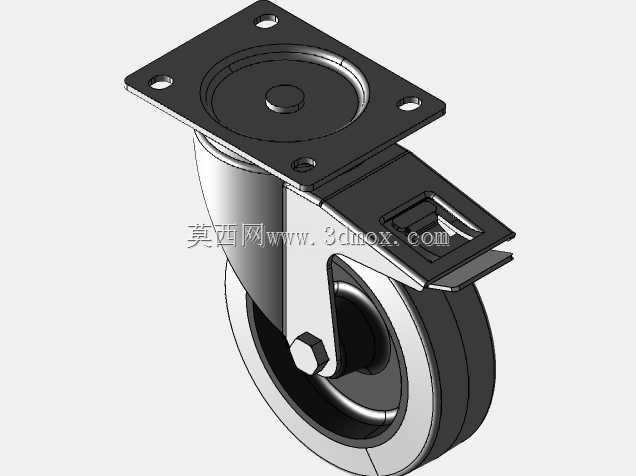

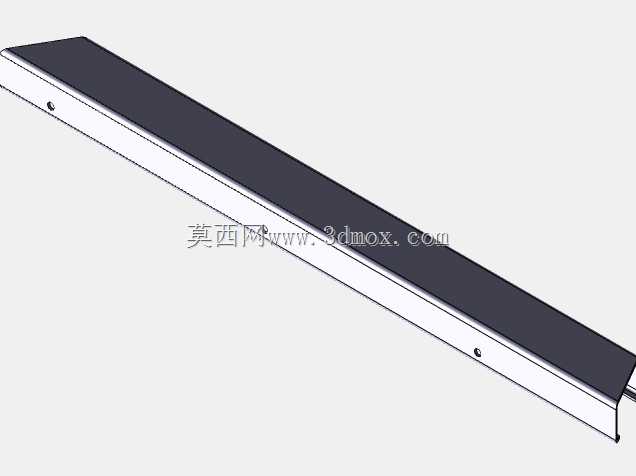

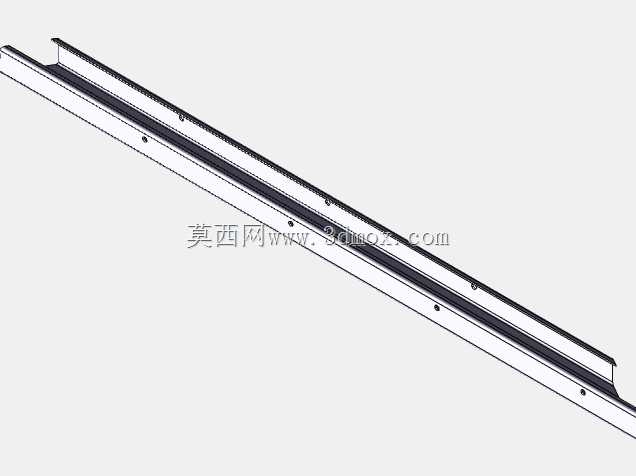

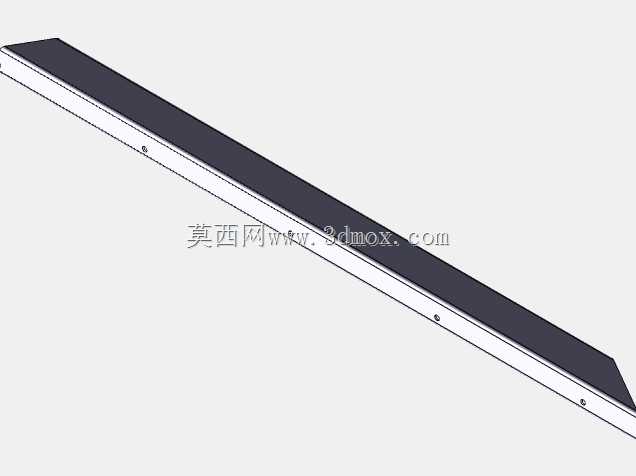

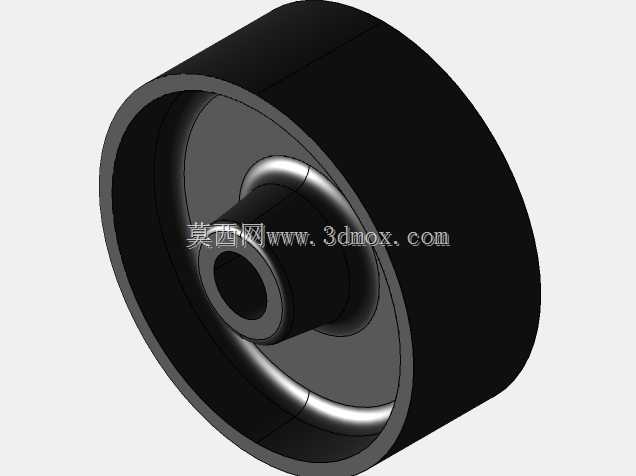

这款可移动轻型起重架的设计初衷，是解决常规起重设备无法覆盖的受限空间物料转运痛点，在制冷车间、洁净生产区这类对设备材质、移动灵活性、作业洁净度有明确要求的场景中，固定安装的天车无法适配工位频繁调整的需求，手动液压搬运车又无法完成垂直方向的物料吊装移位，这类带脚轮的轻型龙门结构刚好填补了这一作业空白。从结构设计逻辑来看，主体框架选用铝合金型材而非常规碳钢焊接件，核心考量是控制设备整体自重，整套设备自重控制在52.6kg，无需额外辅助搬运设备，两名作业人员即可完成整机组装、拆卸与转场，完全适配需要频繁调整作业点位的生产线旁辅助吊装需求。框架的支腿采用外扩式三角支撑结构，底部连接带刹车的万向脚轮，非作业状态下可直接推移至工位旁，脚轮锁止后即可形成稳定的吊装支撑结构，支腿的外扩角度经过受力校核，在额定起吊载荷下，整机重心始终落在四个脚轮的支撑边界范围内，避免侧翻风险。横梁部分采用标准铝型材拼接设计，电动葫芦的行走轮直接卡接在横梁的型材导槽内，无需额外加装行走轨道，既减少了加工装配环节的工作量，也能保证葫芦沿横梁方向移动时的顺畅度，导槽的间隙经过公差匹配，行走过程中不会出现卡滞或晃动量过大的问题。考虑到洁净室、制冷区域的使用环境，铝合金材质本身的耐腐蚀特性可以避免常规碳钢设备掉漆、锈蚀产生的颗粒物污染，框架所有连接位置均采用不锈钢标准件紧固，不会因为长期处于低温或洁净消毒环境出现连接件锈蚀的问题，整机没有易掉屑的非金属外露部件，完全适配受控环境的使用要求。从安装边界来看，整机的框架尺寸经过优化，支腿底部的横向跨度控制在1.8米范围内，纵向的支撑长度不超过1.2米，作业时不需要占用过大的车间通道空间，横梁的起吊高度可根据实际工位需求进行调整，适配不同高度的设备检修、物料上下线作业需求，顶部的净空高度预留了葫芦安装与吊钩行程的足够空间，在额定起升高度范围内，吊钩可覆盖两个支腿之间的全部作业区域，不存在吊装死角。设计过程中对整机的重心位置做了反复校核，通过在三维软件中对不同起吊位置、不同载荷状态下的重心分布做模拟计算，将空载与满载状态下的重心偏移量控制在安全范围内，即使葫芦移动到横梁最端部位置起吊额定载荷，整机的抗倾覆系数也能满足安全规范要求。不同于大型固定式龙门吊的厚重结构，这款设备的所有杆件都做了轻量化的截面优化，在保证结构强度、刚度满足起吊载荷要求的前提下，尽可能去除冗余的材料，既控制了整机重量，也让设备转场移动时更加轻便。设备的组装过程不需要专用工具，所有连接节点都采用快装式结构设计，作业人员可根据现场作业需求快速完成组装或者拆卸存放，闲置时可拆解后靠墙面放置，不会占用过多的车间存储空间。在实际使用场景中，这类轻型起重架多用于生产线上的小型设备检修吊装、工位间的轻型物料转运、洁净区内的工装夹具更换作业，相比大型起重设备，它的使用门槛更低，不需要专门的起重作业人员操作，经过简单培训的产线运维人员即可安全使用，同时不会对车间地面造成额外的载荷压力，脚轮采用软质聚氨酯材质，推移过程中不会划伤环氧地坪，也不会产生过大的推行噪音，适配对作业环境噪音有要求的生产区域。
