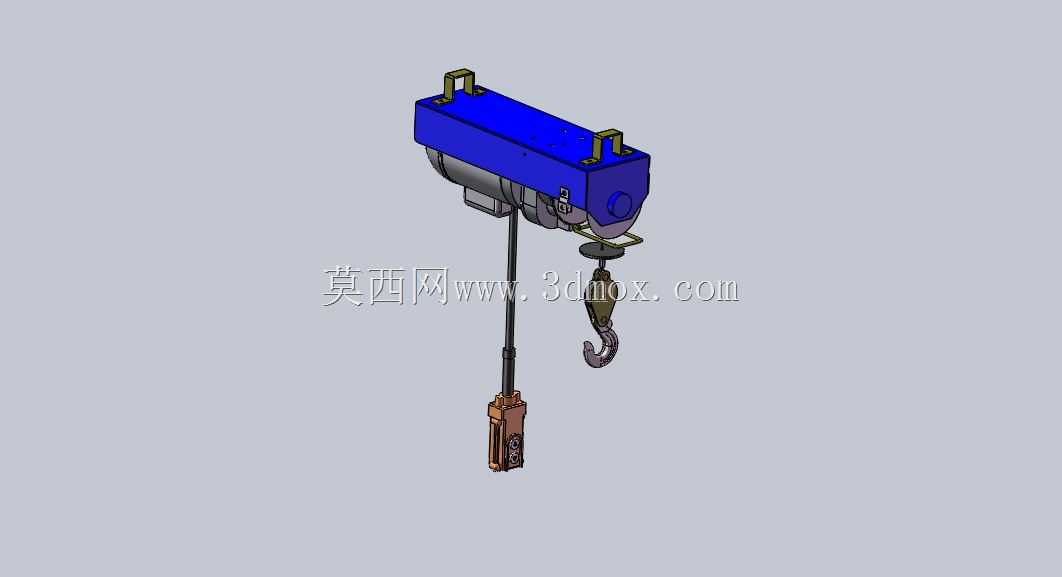

双额定载荷小型钢丝绳电动起重葫芦

这款双载荷规格的电动起重葫芦，主要面向小吨位物料吊装场景设计，常见于小型机加工车间工位物料转运、轻型设备检修拆装、仓储轻型货物上下架、小型生产线工件工位间吊运这类场景，适配工字钢轨道架空安装的使用形式，可沿轨道做水平方向移动，配合自身的起升机构完成垂直方向的物料升降动作，覆盖250kg与500kg两档常用的轻载起重需求，能满足多数非重型吊装场景的使用要求。从结构设计逻辑来看，整体采用集成化布局思路，将起升驱动电机、减速机构、钢丝绳卷筒、电气控制模块全部整合在上方的箱型主机壳体内，尽可能压缩设备整体的轴向与径向尺寸，避免在低矮厂房环境下占用过多垂直净空，主机壳体上方设置的两个吊耳结构，直接匹配电动行走小车的安装接口，无需额外设计转接构件，安装时可直接将葫芦主体挂接在行走小车下方，减少现场安装的装配工作量。起升机构采用钢丝绳缠绕形式，相比环链葫芦，钢丝绳的运行平稳性更好，起升过程中不会出现环链堆叠卡滞的问题，适合对起升平稳性有一定要求的精密轻型部件吊装场景，卷筒部分的绳槽设计严格匹配所用钢丝绳的直径参数，确保钢丝绳多层缠绕时排列整齐，避免乱绳咬绳问题，延长钢丝绳的实际使用寿命。吊钩部分配置了防脱棘爪结构，防止吊装过程中吊索具从吊钩开口处滑脱，吊钩与钢丝绳之间的动滑轮组，既可以分担起升载荷，降低驱动电机的输出扭矩要求，也能进一步提升起升过程的稳定性，避免重物出现大幅晃动。设备附带的手持控制按钮盒通过长电缆与主机连接，操作人员可在距离吊装点一定安全距离的位置完成起升、下降的操作，规避重物正下方的作业风险，控制线缆的长度可根据实际安装高度灵活调整，适配不同厂房的层高条件。从安装边界尺寸来看，主机壳体的宽度方向尺寸控制在适配常规10-20号工字钢轨道的安装范围，轮距可根据所用轨道的翼缘宽度做小幅调整，无需定制特殊规格的行走配件；设备的最低点吊钩处于上极限位置时，主机底部到吊钩钩头的安全距离预留充足，不会出现吊钩冲顶碰撞主机壳体的问题，上极限位置的限位触发机构集成在卷筒端部，当吊钩上升到预设安全高度时会自动切断起升动力，避免误操作引发的设备损坏。在功能特性上，两档额定载荷的设计可适配不同的吊装需求，日常吊运小重量工件时可使用250kg档位的起升速度，提升作业效率，吊运接近额定上限的工件时切换至低速档位，保证起升过程的扭矩输出充足，运行更平稳。设备的电气控制模块全部集成在主机壳体内部的密封腔体内，可适配车间内多粉尘、少量切削油雾的常规作业环境，减少外界污染物对电气元件的侵蚀，降低日常维护的频次。设计过程中对各部件的受力做了针对性优化，吊耳位置的壳体做了局部加厚处理，匹配行走小车的连接销轴采用高强度钢材加工，确保额定载荷下的结构安全系数满足起重设备的相关规范要求，钢丝绳的选型按照额定载荷的6倍安全系数配置，满足常规轻载起重场景的安全使用要求。这类小型电动葫芦相比大吨位起重设备，整体自重更轻，对安装轨道的承载要求更低，不需要对厂房原有钢结构做大规模加固改造，非常适合老旧车间加装起重工位、小型仓储区域的轻型吊装作业使用，也可作为大型起重设备的辅助吊装机构，完成小部件的精准吊运调整作业。
