起重机吊钩结构三维设计模型

在起重作业场景里，吊钩是直接承载被吊重物的核心受力构件，从车间内的工件转运、码头的集装箱装卸，到建筑工地的建材吊运、仓储库区的货物堆垛，只要涉及到重物垂直起升与水平移位的起重作业环节，都离不开吊钩作为末端吊具的衔接作用。不同于普通的连接构件，吊钩的设计直接关系到起重作业的安全冗余，所有结构参数的选取都需要匹配对应额定起重量下的载荷工况，既要保证静载下的结构强度，也要考虑起升、制动瞬间的动载冲击，还要兼顾长期交变载荷下的疲劳寿命，避免作业过程中出现断裂、脱钩等恶性安全事故。

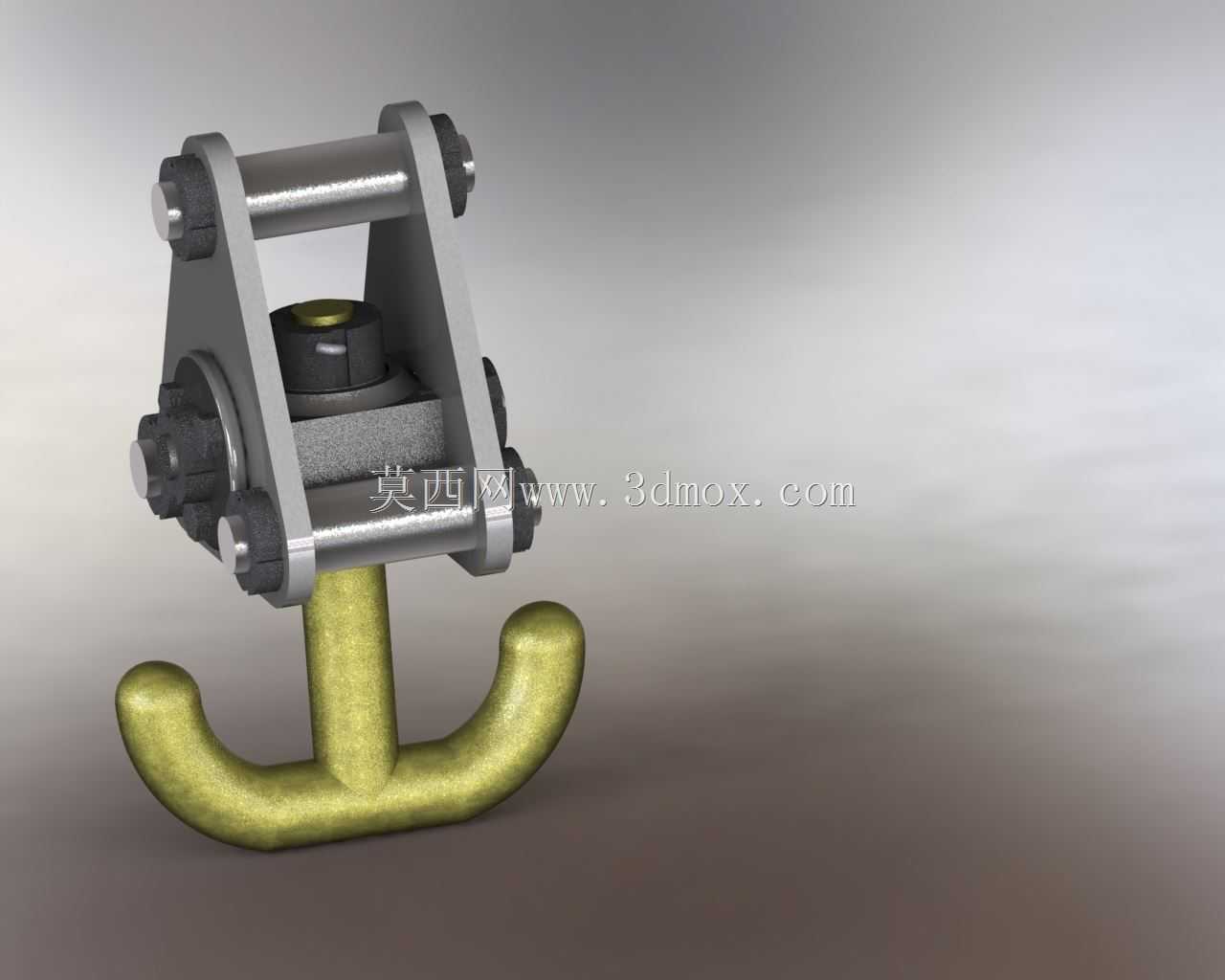

这个吊钩的设计参考了经典机械设计教材中的成熟结构方案，整体采用锻造吊钩的经典曲梁结构，钩身的弯曲段是核心受力区域，截面从钩尖到钩颈位置按照应力分布规律做渐变处理，钩尖位置设置有防脱挡板的安装位，实际使用时可以配套安装弹簧式防脱棘爪，避免吊索具在作业过程中从钩口滑出。钩身上部的钩颈位置加工有梯形螺纹，用来和吊钩横梁的螺母配合，实现吊钩在横梁上的转动连接，这样在起吊作业时，重物可以随吊钩自由转动，不会因为吊物扭转导致钢丝绳打扭，影响起升过程的稳定性。

从安装边界来看，吊钩上部的螺纹段需要匹配对应规格的推力轴承与吊钩螺母，安装在吊钩横梁的中部安装孔内，横梁两端则和滑轮组的侧板铰接，整套吊钩组会和起升机构的钢丝绳缠绕系统连接，随钢丝绳的收放实现垂直方向的升降动作。设计过程中需要重点校核钩身危险截面的拉应力、弯曲应力的叠加值，还要考虑钩口位置的开口变形量，确保在额定载荷下，钩口的弹性变形量在允许范围内，不会因为变形过大导致防脱装置失效或者吊索滑脱。

实际建模过程中，钩身的曲面过渡是建模的重点，不同截面之间的平滑过渡不仅影响外观，更直接关系到应力集中的程度，如果过渡圆角处理不当，在交变载荷作用下很容易在圆角位置萌生疲劳裂纹，长期使用会带来断裂风险。钩颈位置的螺纹需要采用梯形传动螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，对中性更好，能够承受更大的轴向载荷，同时也方便吊钩转动时的受力传递，螺纹尾部需要设置退刀槽，退刀槽的圆角半径也需要按照应力集中系数最小的原则选取，避免螺纹尾部成为强度薄弱点。

在不同的应用场景下，吊钩的尺寸参数会随额定起重量的变化做对应调整，小吨位的桥式起重机吊钩截面尺寸更小，钩身开口宽度适配常规的卸扣、吊环尺寸，大吨位的起重机吊钩则会采用多钩结构或者增大截面尺寸，同时在钩身位置设置减重孔，在保证强度的前提下降低吊钩自身重量，减少起升机构的无效载荷。这个模型的结构参数完全遵循起重机械设计规范中的相关要求，所有圆角、截面尺寸、螺纹规格都经过力学校核，既可以作为起重机械设计时的部件选型参考，也可以作为教学过程中曲梁受力分析、起重部件结构讲解的直观演示模型，帮助结构设计人员快速理解吊钩的受力逻辑与结构组成，在进行起重设备改型、吊具设计时，可以直接参考该模型的结构比例，根据实际需要的额定起重量调整对应尺寸参数，缩短设计周期，避免从零开始建模时出现结构细节的疏漏。
