卧式车床床身铸件结构三维设计

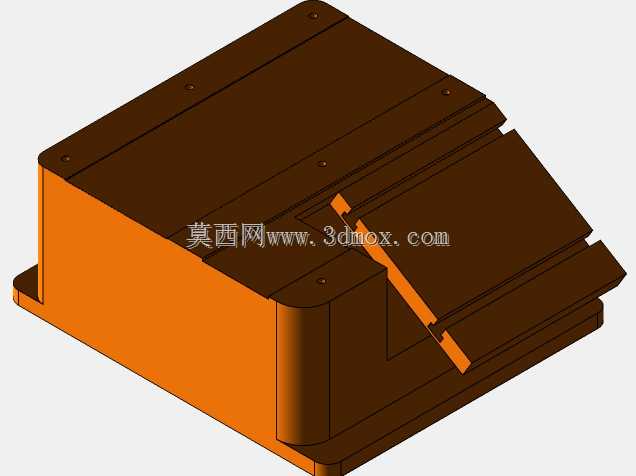

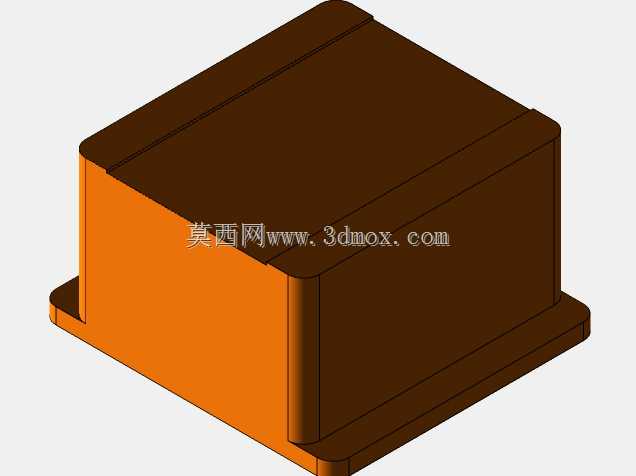

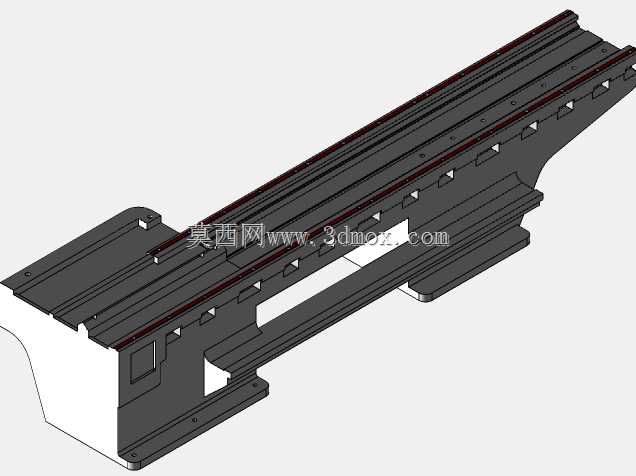

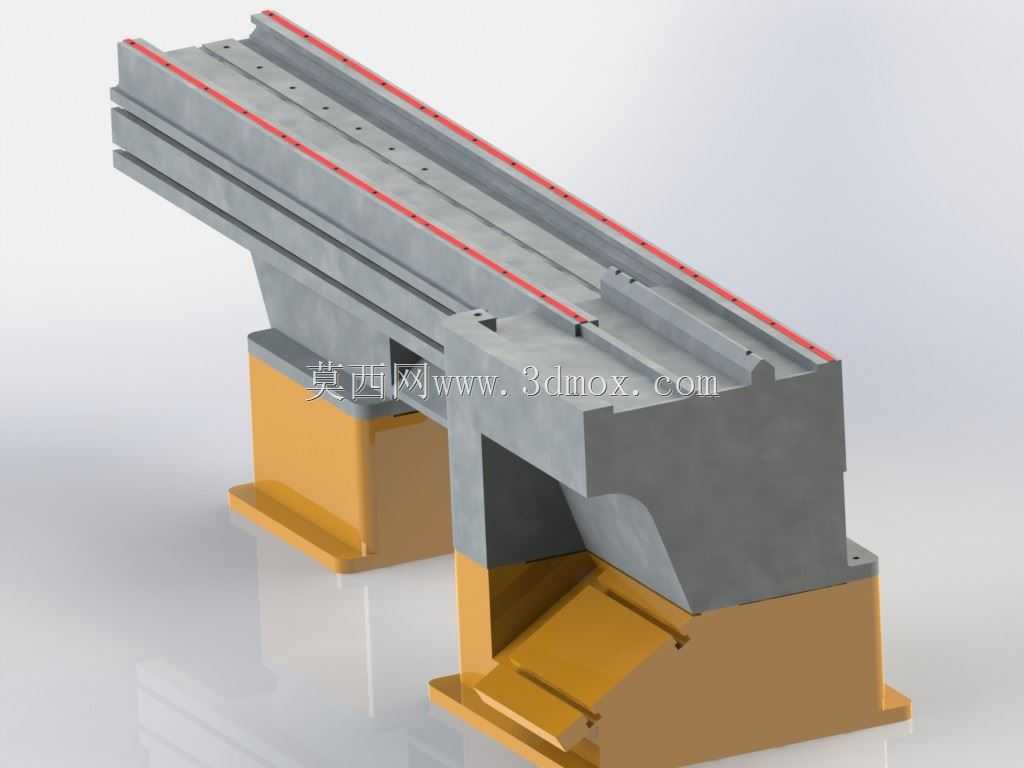

作为车床的核心承载基准件，床身本体的结构刚性直接决定整机车削加工的精度保持性与动态稳定性，在普通卧式车床、数控卧式车床的整机布局中，该部件承担着连接床头箱、进给箱、床鞍、尾座等所有核心功能单元的作用，所有切削过程产生的静载荷、动态切削力、振动能量都要通过床身传导至底部安装基座，因此其结构设计的合理性是车床整机性能的核心前提。从实际加工场景来看，卧式车床承担着轴类、盘类零件的外圆、内孔、端面、螺纹、成型面切削加工任务，加工过程中床鞍带着刀架沿床身导轨做纵向进给运动，尾座沿导轨移动适配不同长度工件的顶持需求，床身导轨面的直线度、平行度、耐磨性能直接决定进给运动的精度，进而影响工件的加工形位公差。该床身采用整体式灰铸铁铸件结构设计，材料选型匹配机床铸件的常规要求，灰铸铁具备良好的减震性与耐磨性，铸造过程中通过时效处理消除内应力，避免长期使用后的结构变形。上部的两条平行导轨为床鞍纵向运动提供导向基准，导轨面设计为凸起的导向结构，表面预留相应的淬火处理层厚度，加工后可通过高频淬火提升表面硬度，降低长期往复运动的磨损量，导轨侧面设置的安装槽用于装配导轨防护装置、行程限位挡块等附属部件，避免切削碎屑、切削液进入导轨配合面造成研损。床身的支撑结构采用多筋板布局的箱型设计，上部导轨承载区域通过斜向加强筋与底部支撑座连接，在控制整体铸件重量的前提下最大化提升结构抗弯、抗扭刚性，避免大切深切削时床身产生挠曲变形影响加工精度。底部的两个支撑座为整台设备的安装基准，支撑座底面加工有平整的安装结合面，通过地脚螺栓与车间混凝土地基连接，支撑座的间距设计充分考虑整机重心分布，确保床头箱端（承载主轴箱与卡盘工件重量）与尾座端的载荷均匀传递至地基，避免长期承重导致床身倾斜。从安装边界来看，床身的长度尺寸匹配对应规格车床的最大加工长度，导轨的跨距设计适配床鞍的安装尺寸，确保床鞍在全行程移动过程中无卡滞、无悬空，床身侧面预留的安装平面用于装配进给丝杠的支撑座、润滑管路的固定支架、电气走线的线槽等附属部件，所有安装孔位的位置精度在铸件加工时一次装夹完成，避免二次装夹带来的位置误差。在结构设计过程中，需要重点规避几个工程实际问题：首先是导轨面的受力变形，切削过程中刀架的切削力会对导轨产生倾覆力矩，因此导轨下方的筋板布局要对应力传递路径做优化，将切削力直接传导至底部支撑筋，避免局部应力集中导致导轨变形；其次是排屑与切削液回流，床身内侧的倾斜面设计为排屑导向结构，加工产生的铁屑可顺着倾斜面滑落至床身下方的排屑器，切削液也可沿该斜面回流至冷却水箱，避免积液造成铸件锈蚀；最后是铸件的工艺性，所有壁厚设计保持均匀，避免壁厚突变导致铸造过程中产生缩孔、缩松缺陷，转角处设置合理的铸造圆角，降低应力集中系数，提升铸件的长期使用寿命。对于三维建模从业者而言，该模型的结构还原重点在于筋板布局的准确性、导轨截面形状的匹配度、安装孔位的位置精度，建模过程中需要充分考虑铸件的拔模斜度、加工面的预留余量，确保模型可直接用于后续的工程图生成、铸件工艺编制、有限元刚性分析等工作，为车床整机的设计优化提供准确的基础数模支撑。
