桌面级熔融沉积成型3D打印机结构设计

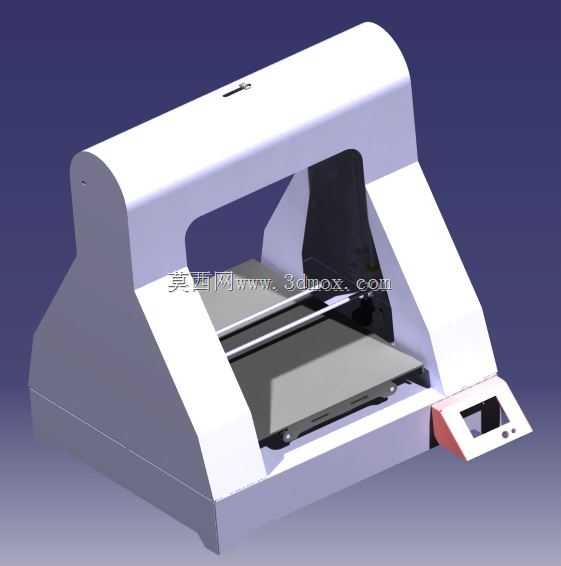

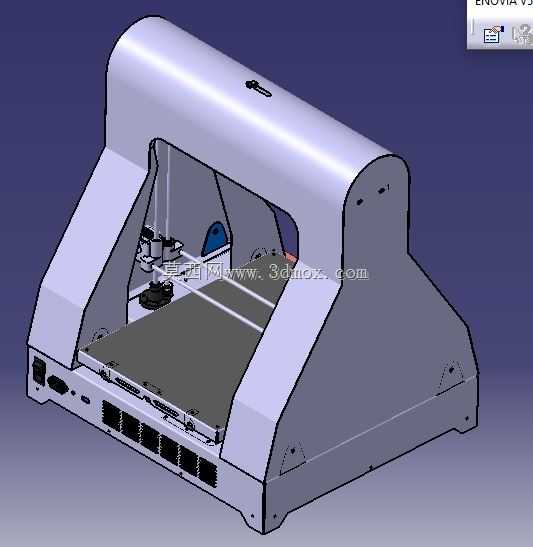

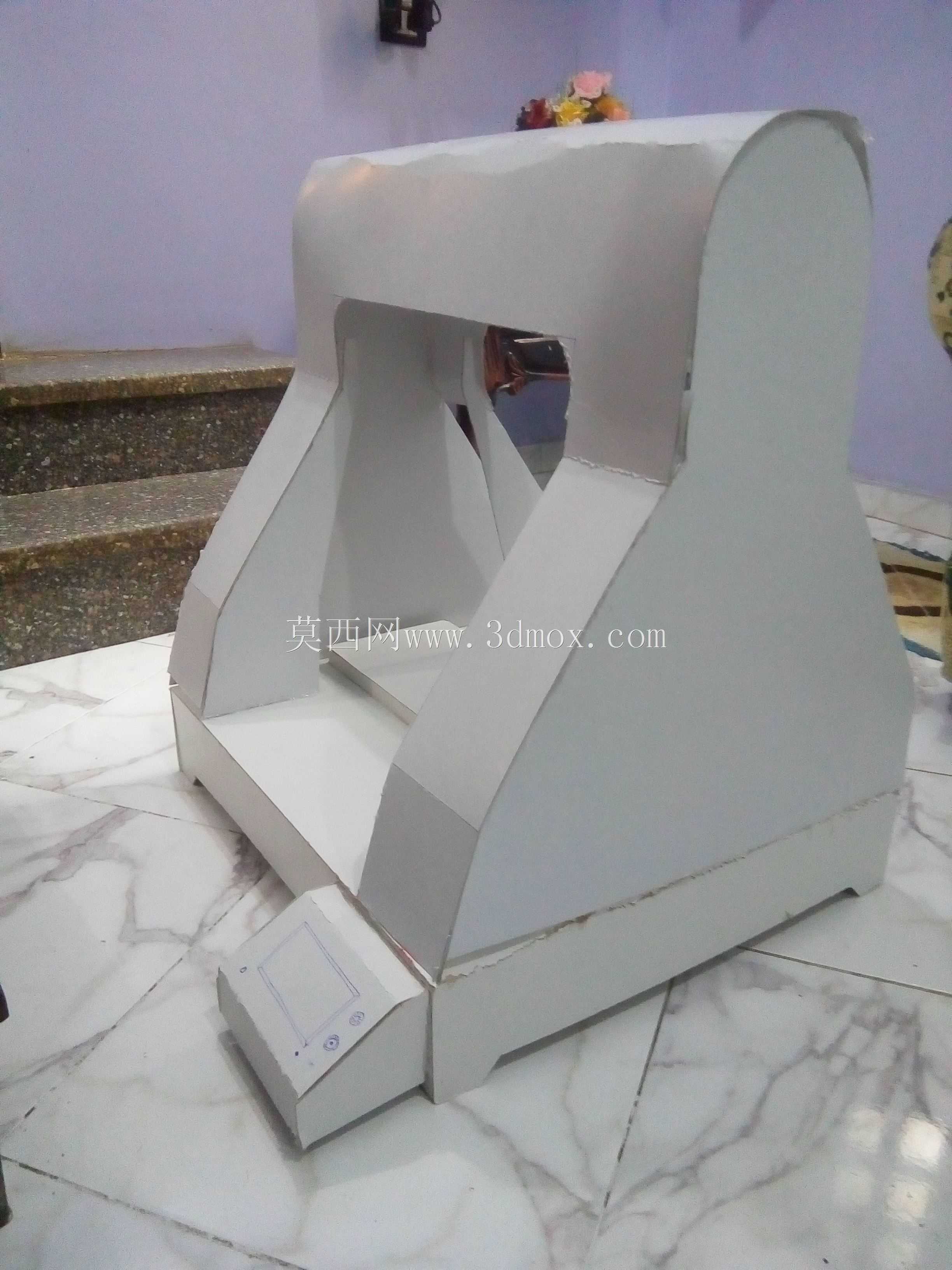

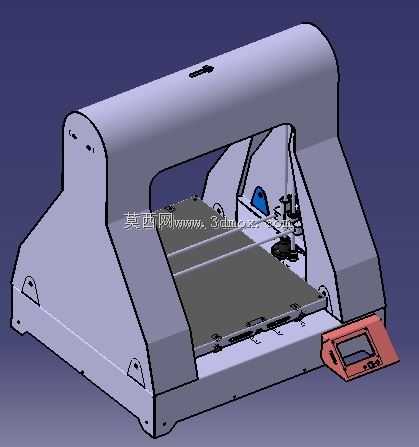

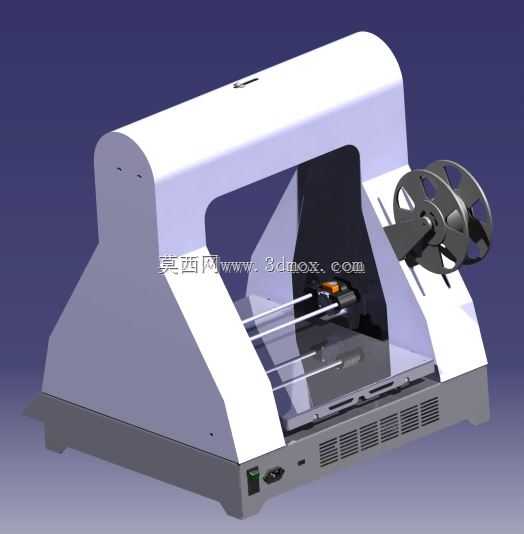

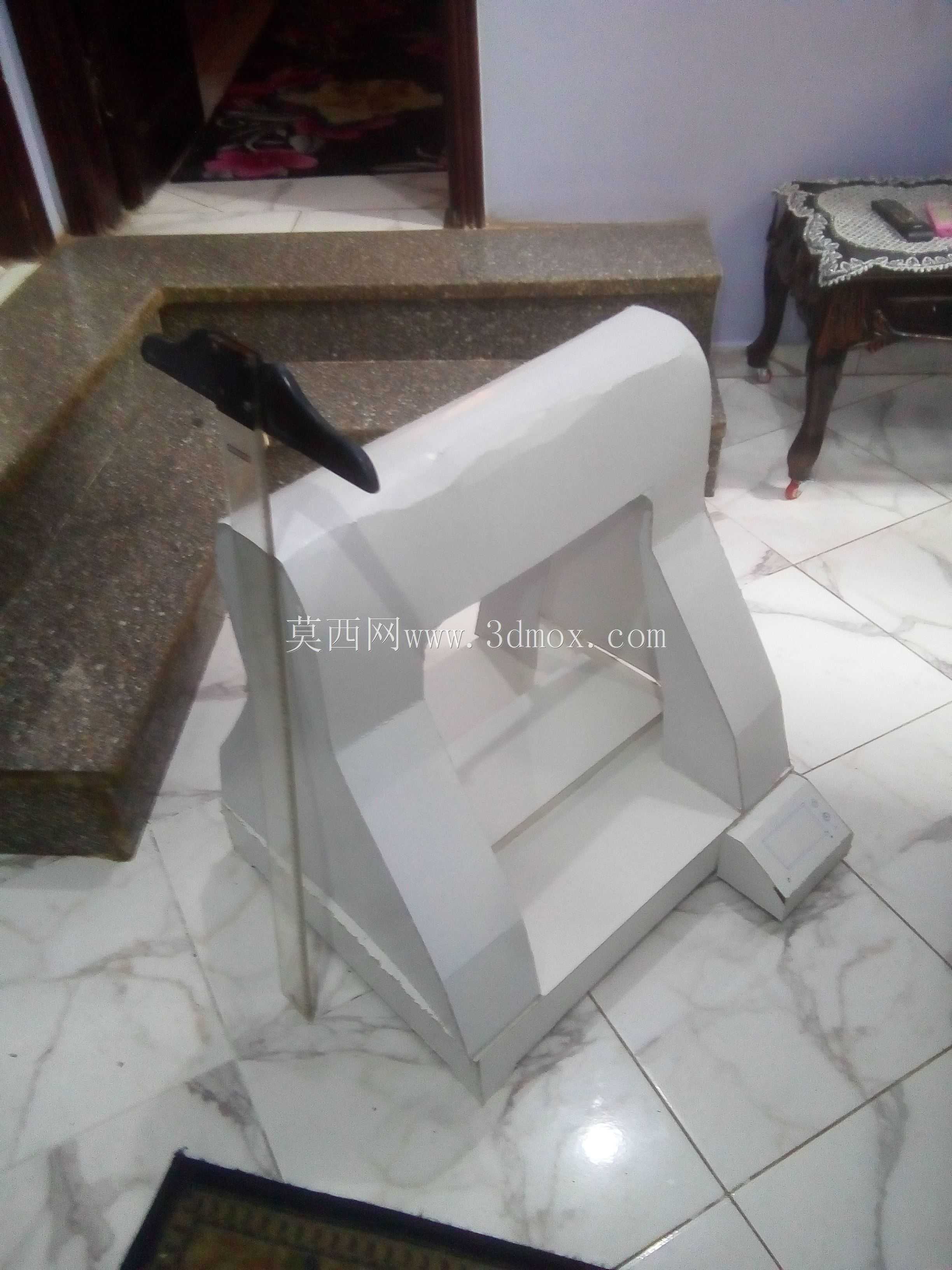

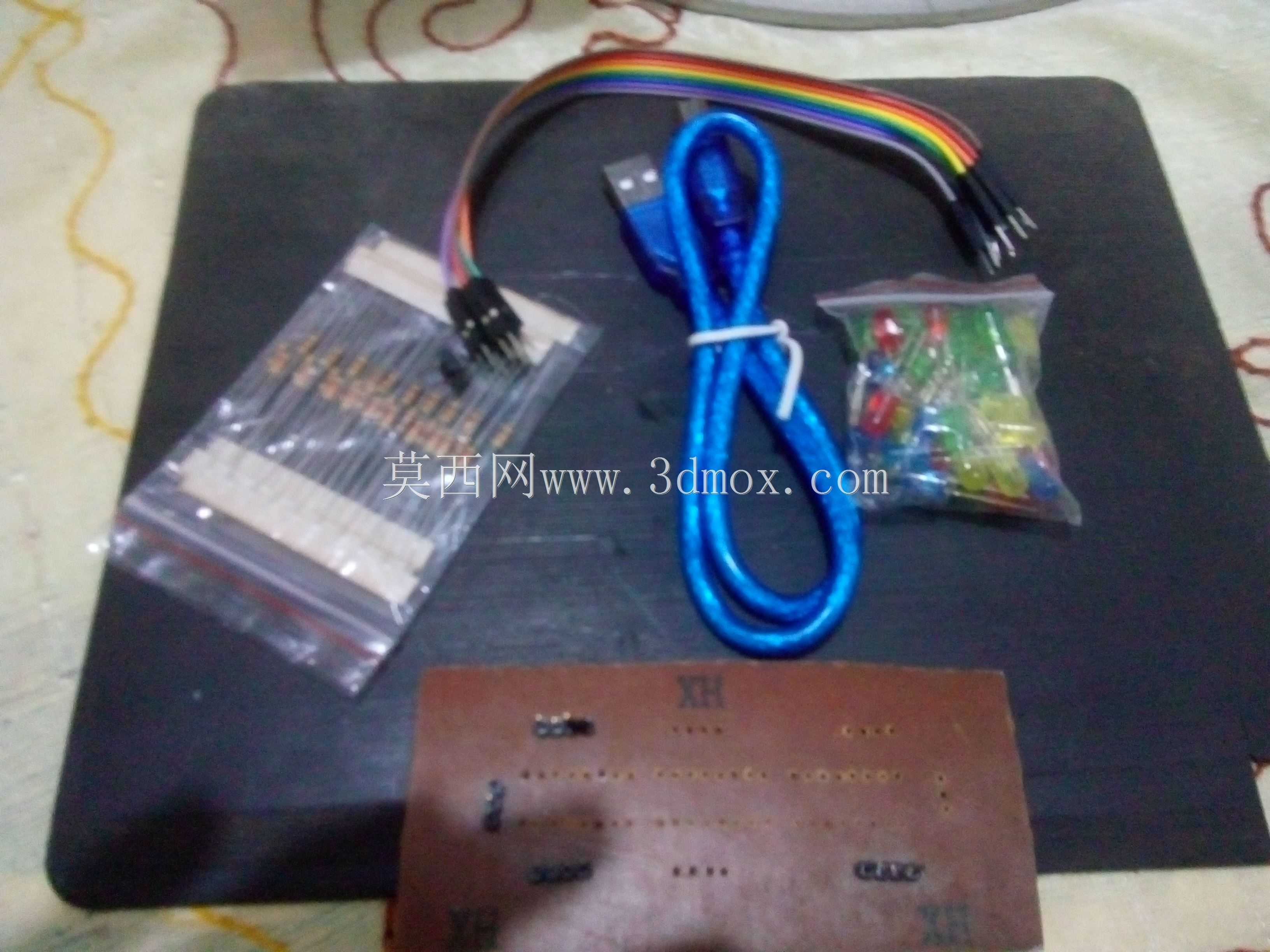

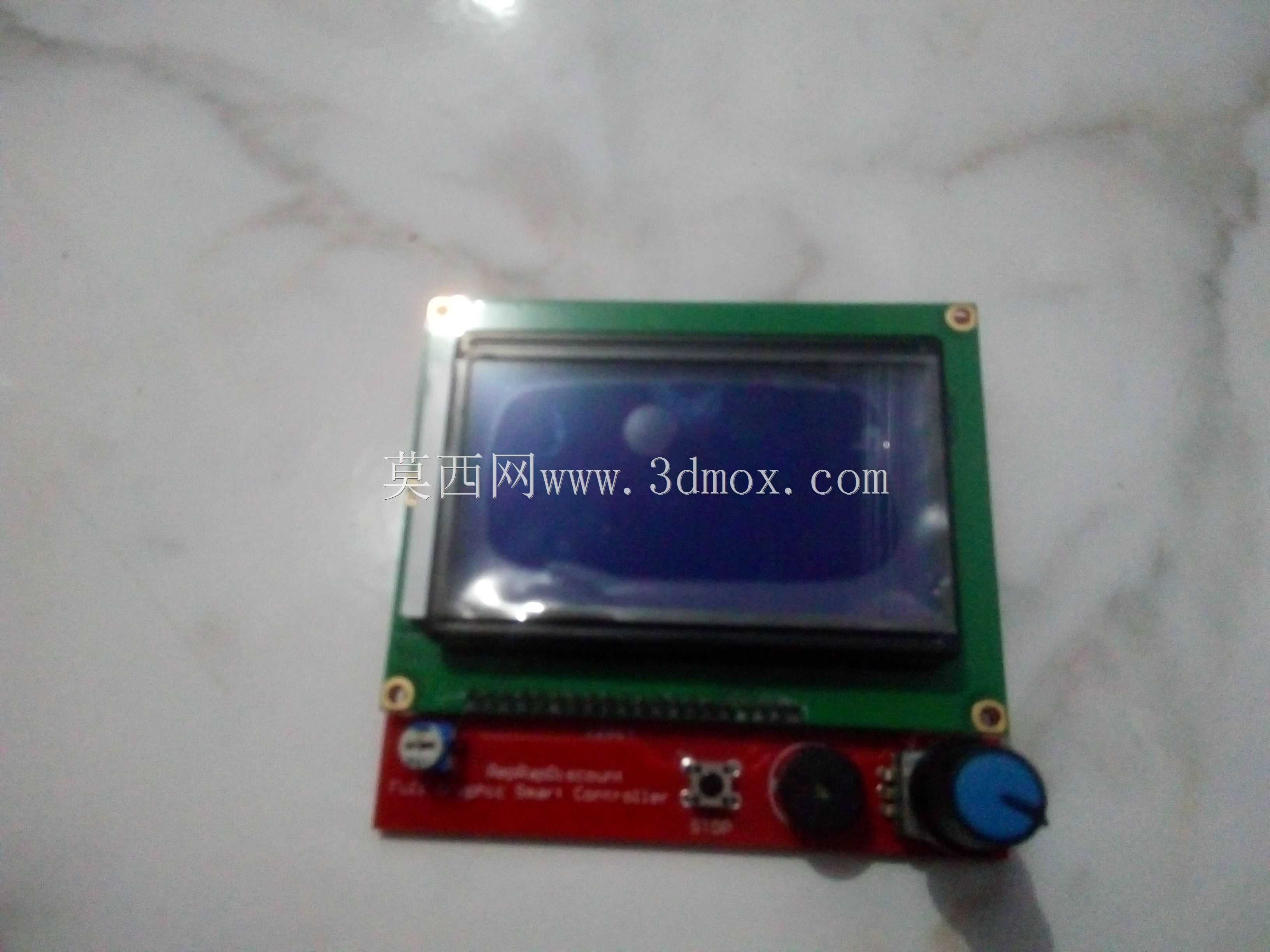

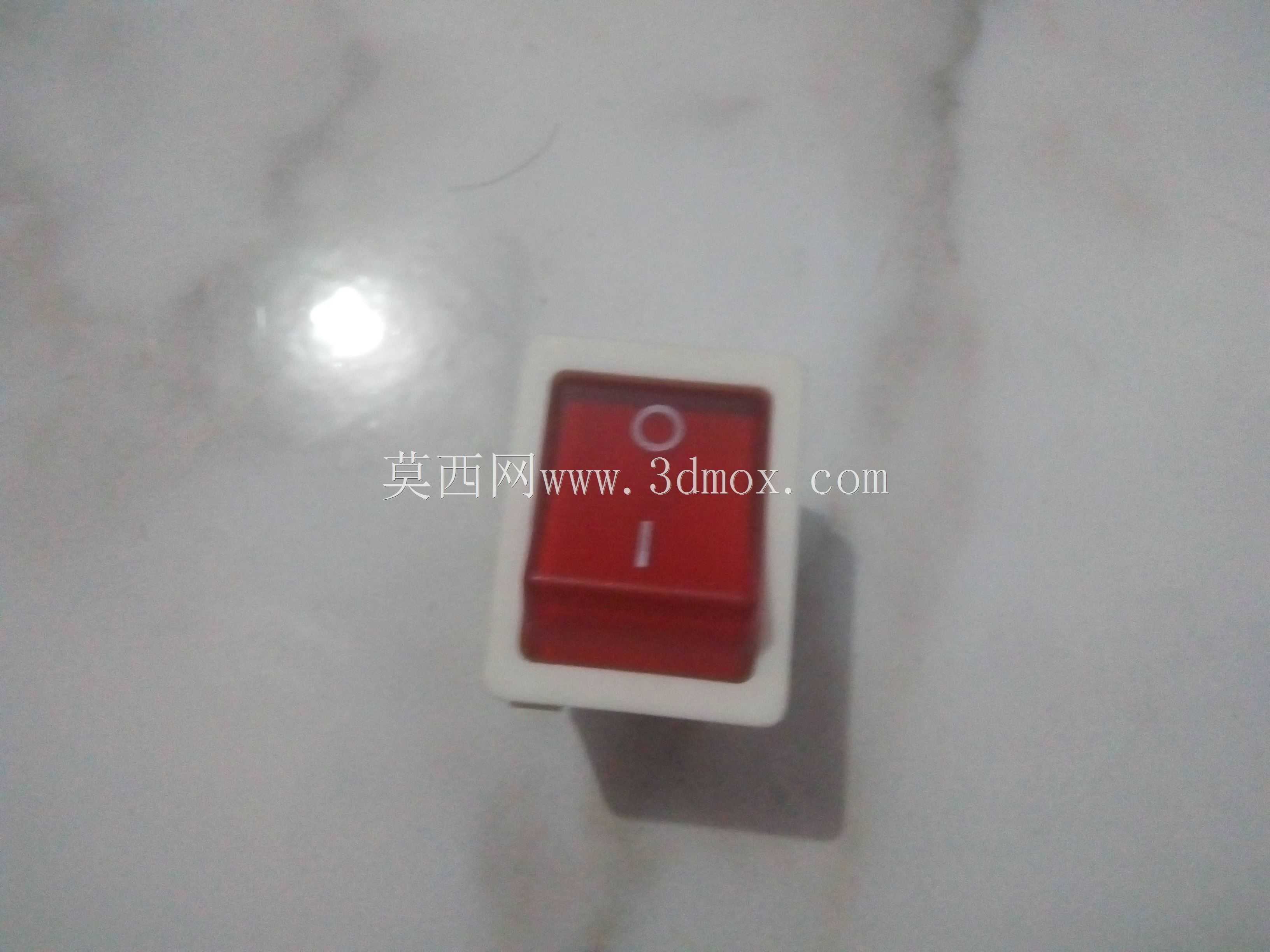

这款桌面级增材制造设备的结构设计，核心围绕小批量定制件加工、创客原型验证、教学实训场景的实际使用需求展开，区别于工业级大尺寸打印设备，其整体框架采用一体化拱形支撑结构，在控制整机占用桌面空间的前提下，保证运动机构的刚性，避免高速打印过程中出现的结构共振影响成型精度。从实际使用场景来看，这类设备常被放置在院校实训教室、创客工作室、小型产品研发部门的办公桌面上，用来打印结构验证样件、工装夹具辅件、定制化小尺寸零部件，不需要配套工业级的稳压、恒温防护设施，对摆放空间的承重、通风要求较低，适配普通办公桌面的安装边界，整机底部预留的接口区域集中布置了电源输入、数据传输、功能拓展端口，接线时不需要挪动设备主体，日常维护操作的可达性较好。

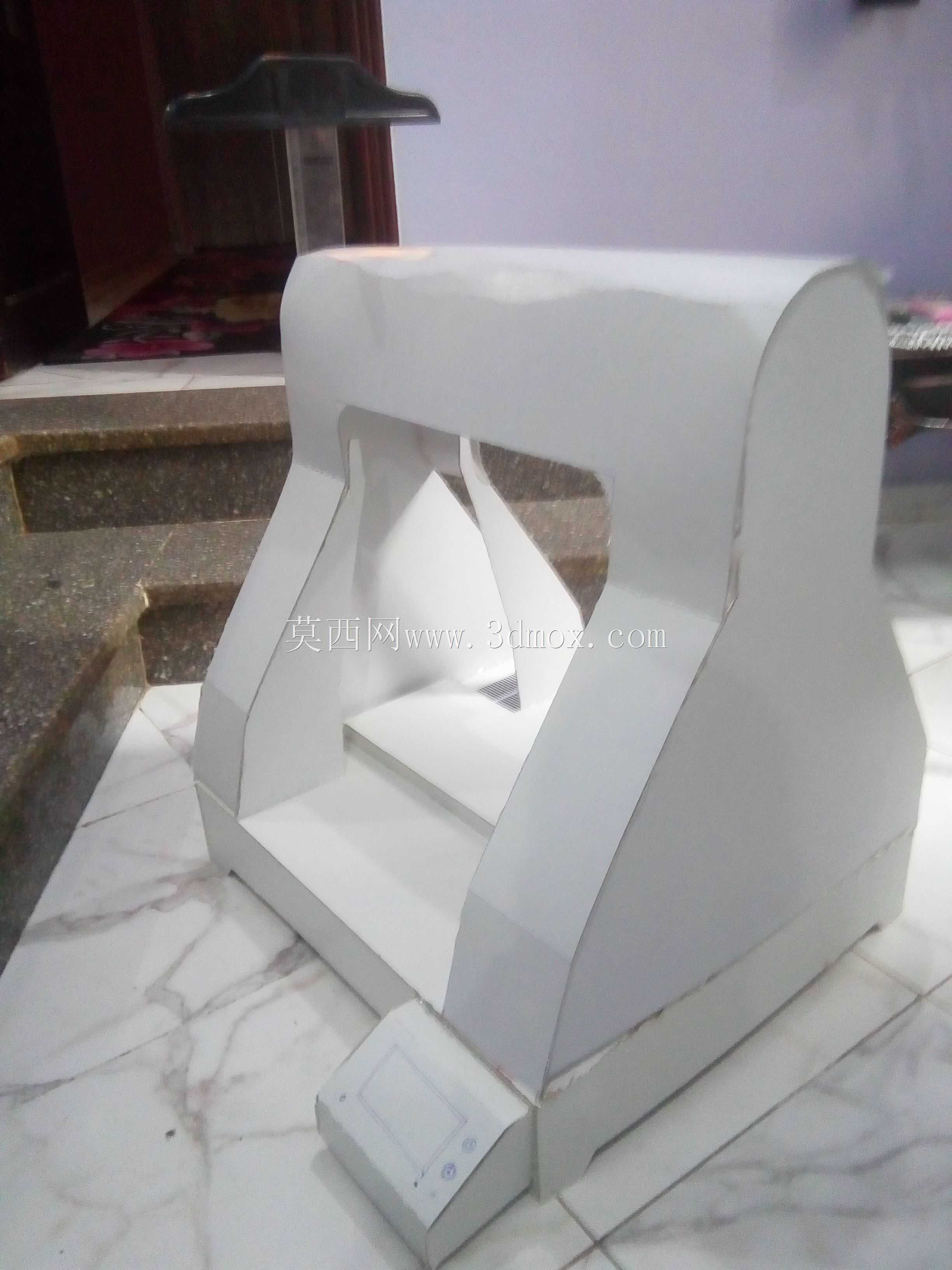

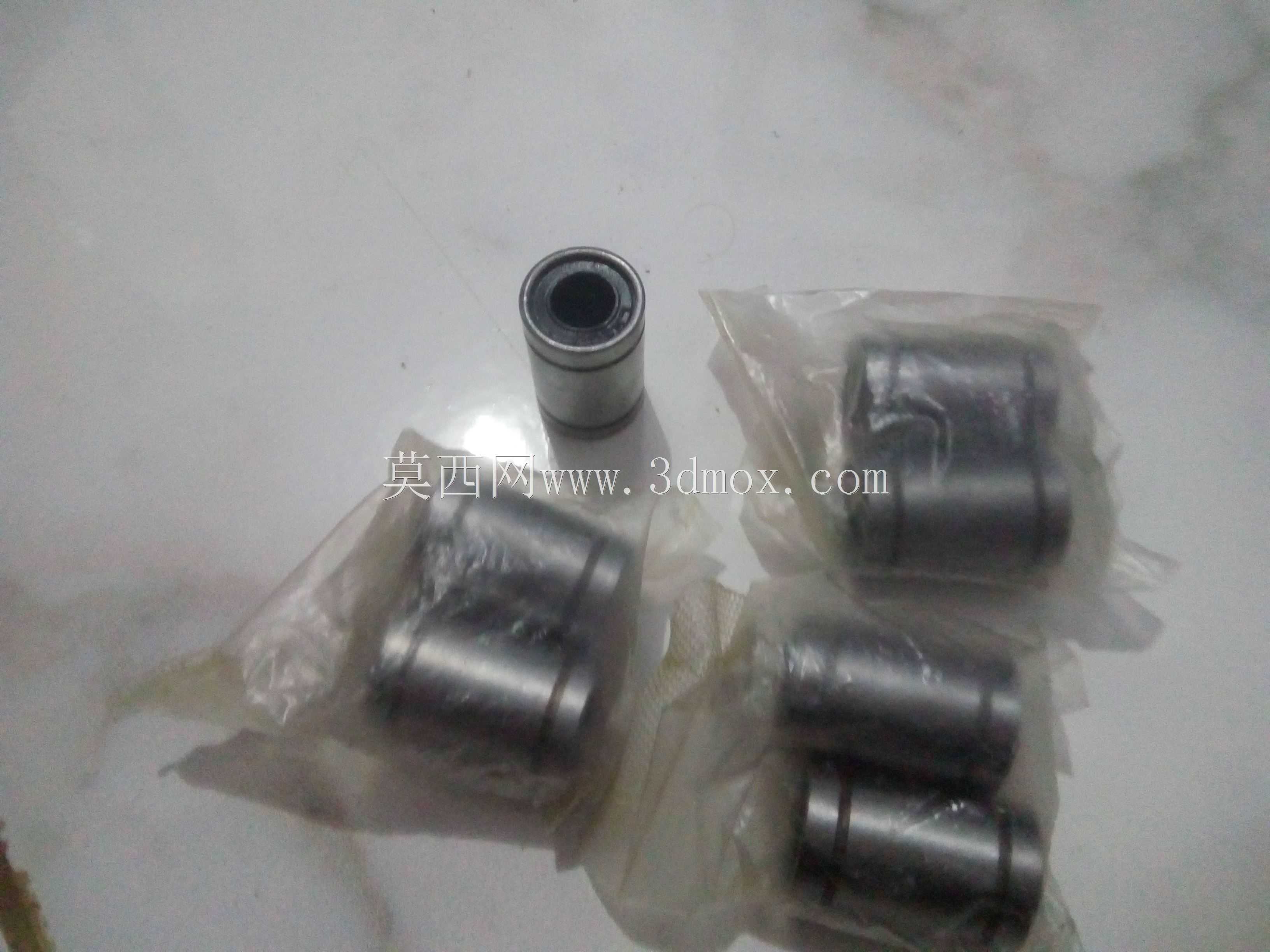

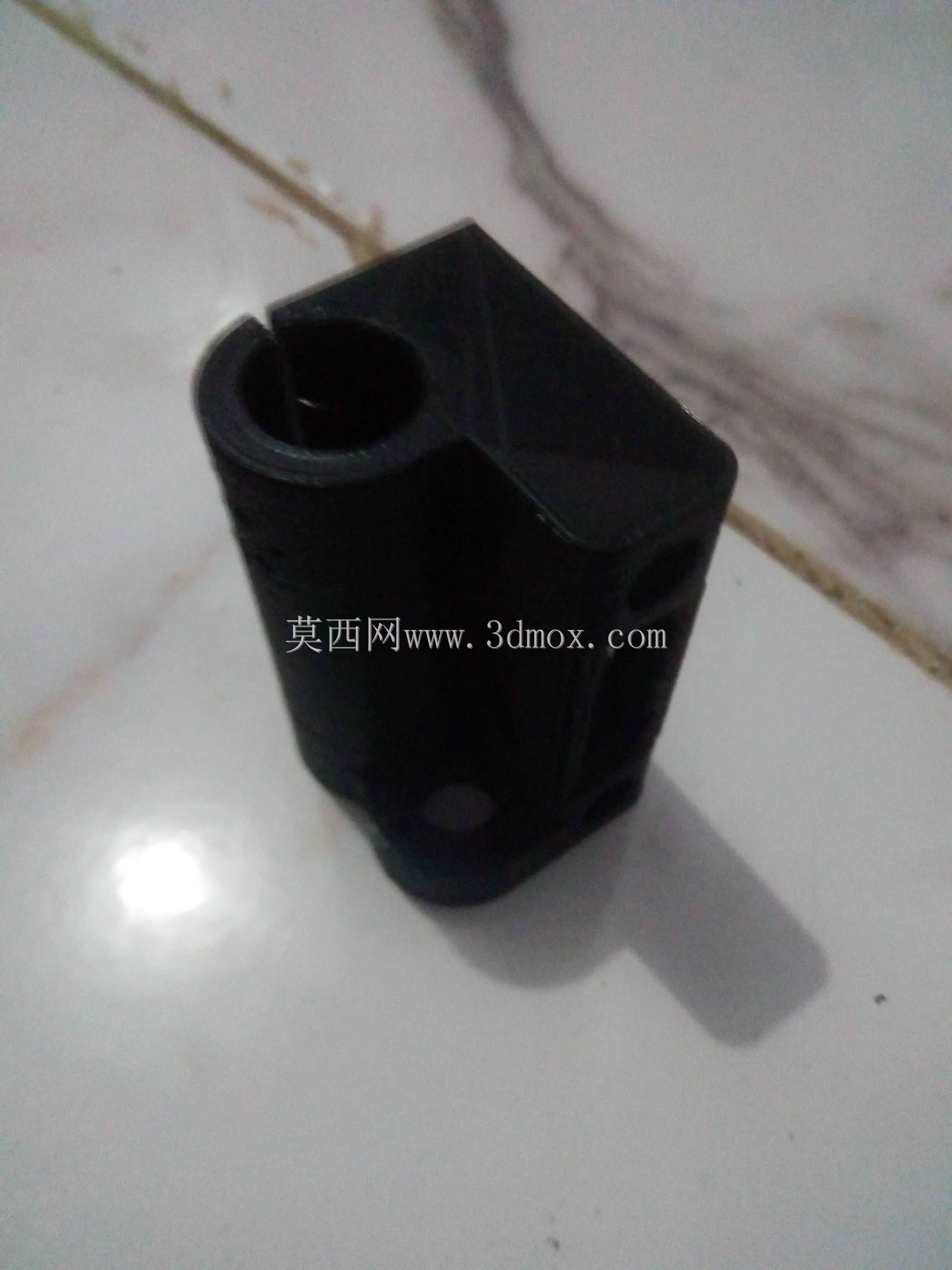

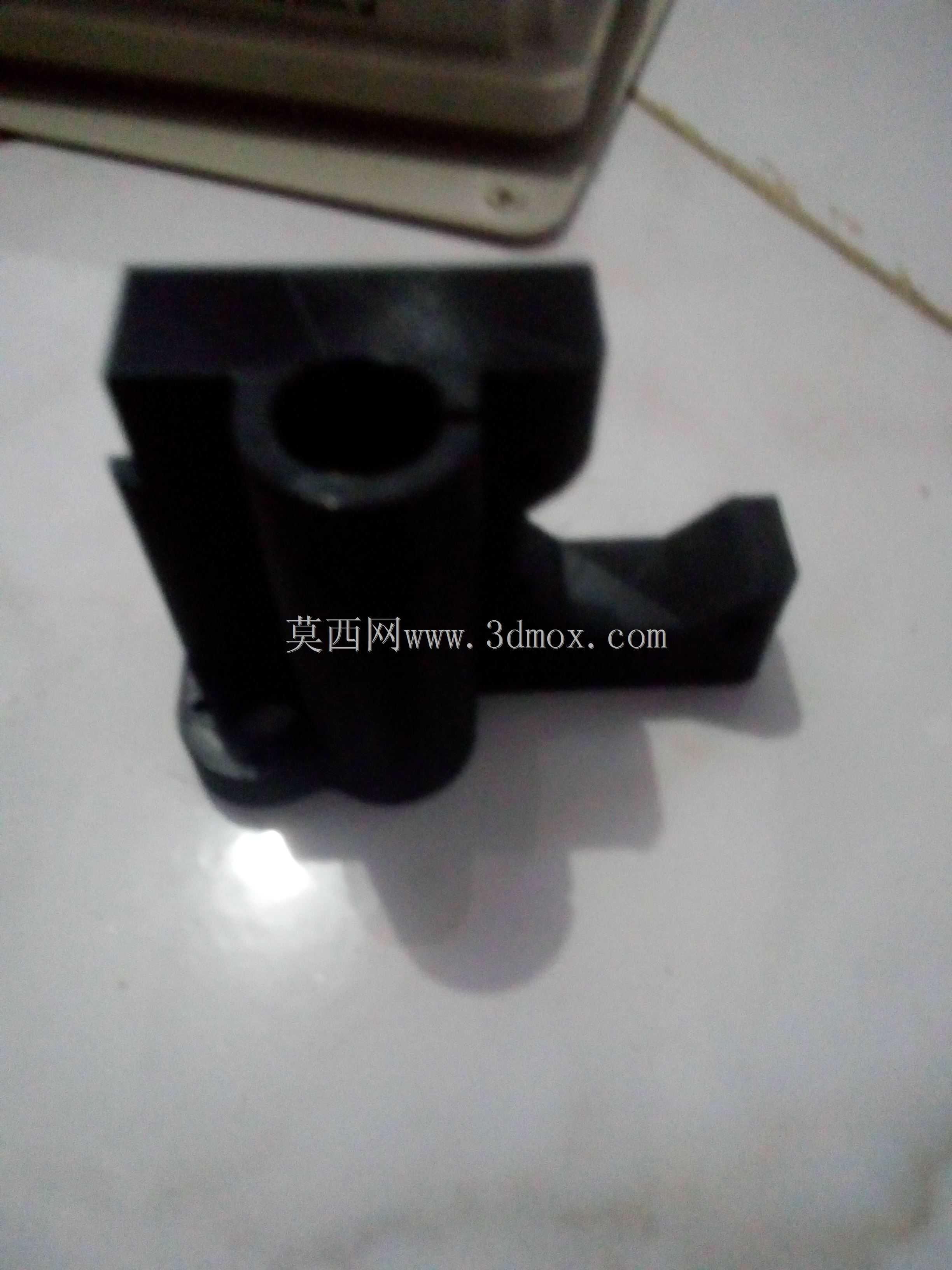

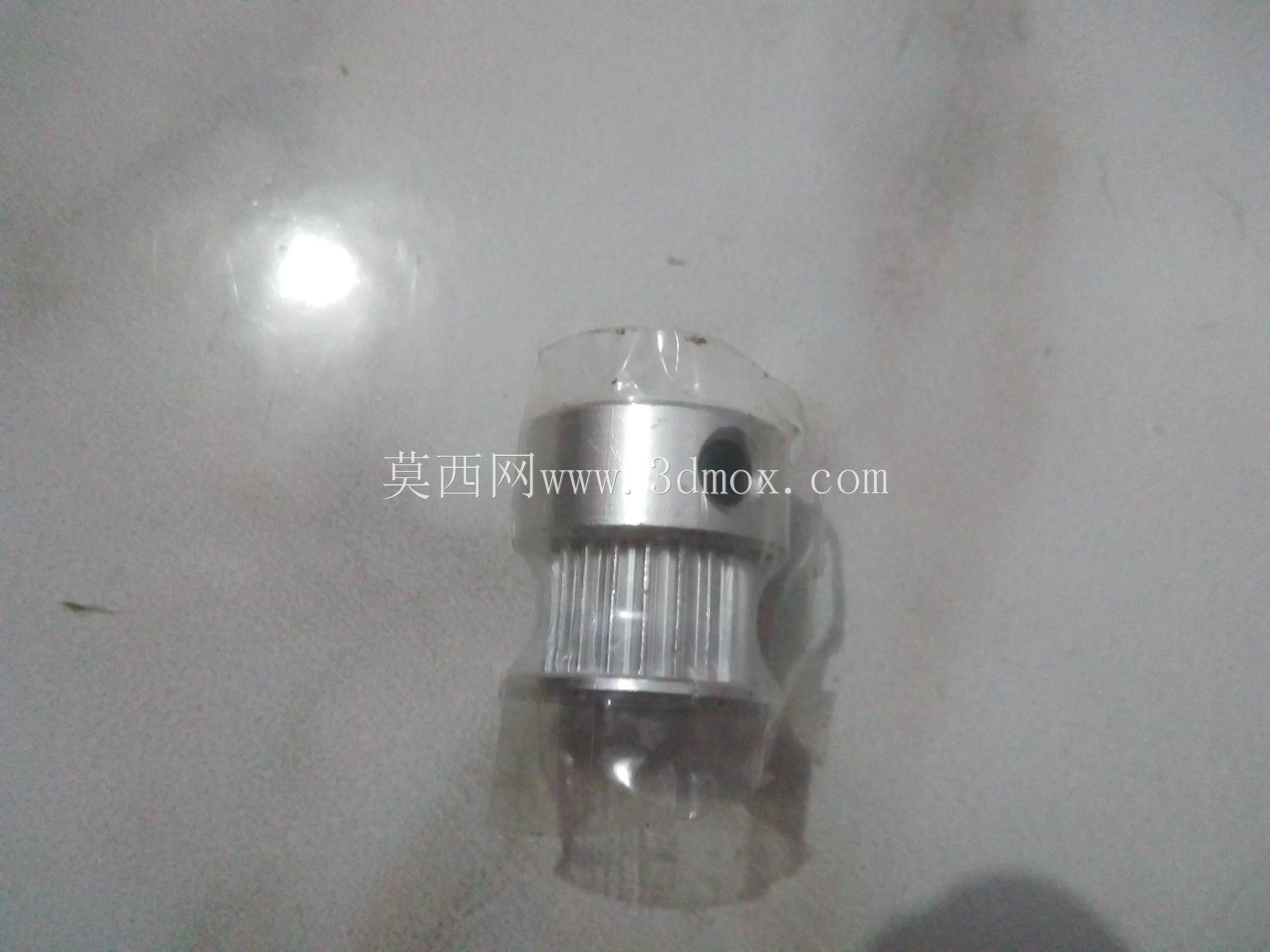

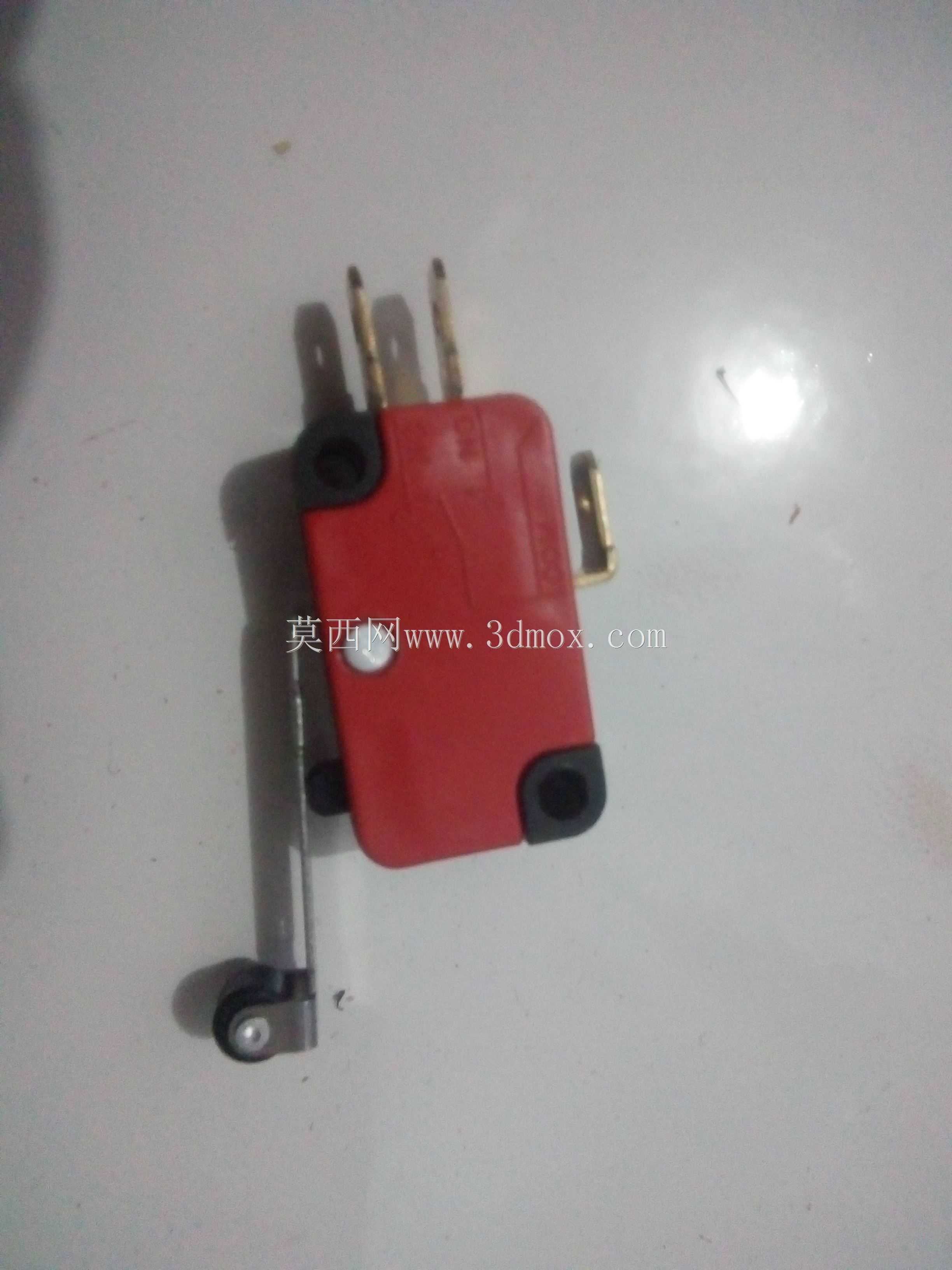

设计过程中，运动模块的布局优先考虑了打印行程与整机尺寸的平衡，X轴运动组件集成在拱形横梁的内侧，通过双侧斜向支撑臂与底部基座连接，相比传统的矩形框架结构，这种拱形设计减少了后侧多余的框架遮挡，打印过程中可以从多个角度观察喷头的工作状态，及时发现堵料、翘边等打印异常。Z轴升降机构布置在基座后侧，带动打印平台做垂直方向的精准进给，平台下方预留了足够的散热空间，配合基座侧面的通风格栅，可以将喷头加热、热床工作产生的热量及时排出，避免设备内部温度过高影响电子元器件的使用寿命。打印平台采用平面度较高的平板结构，表面预留了耗材附着的安装位，日常更换平台贴膜、清理打印残留耗材时，不需要拆卸复杂的固定结构，操作门槛较低，适合非专业运维人员进行日常保养。

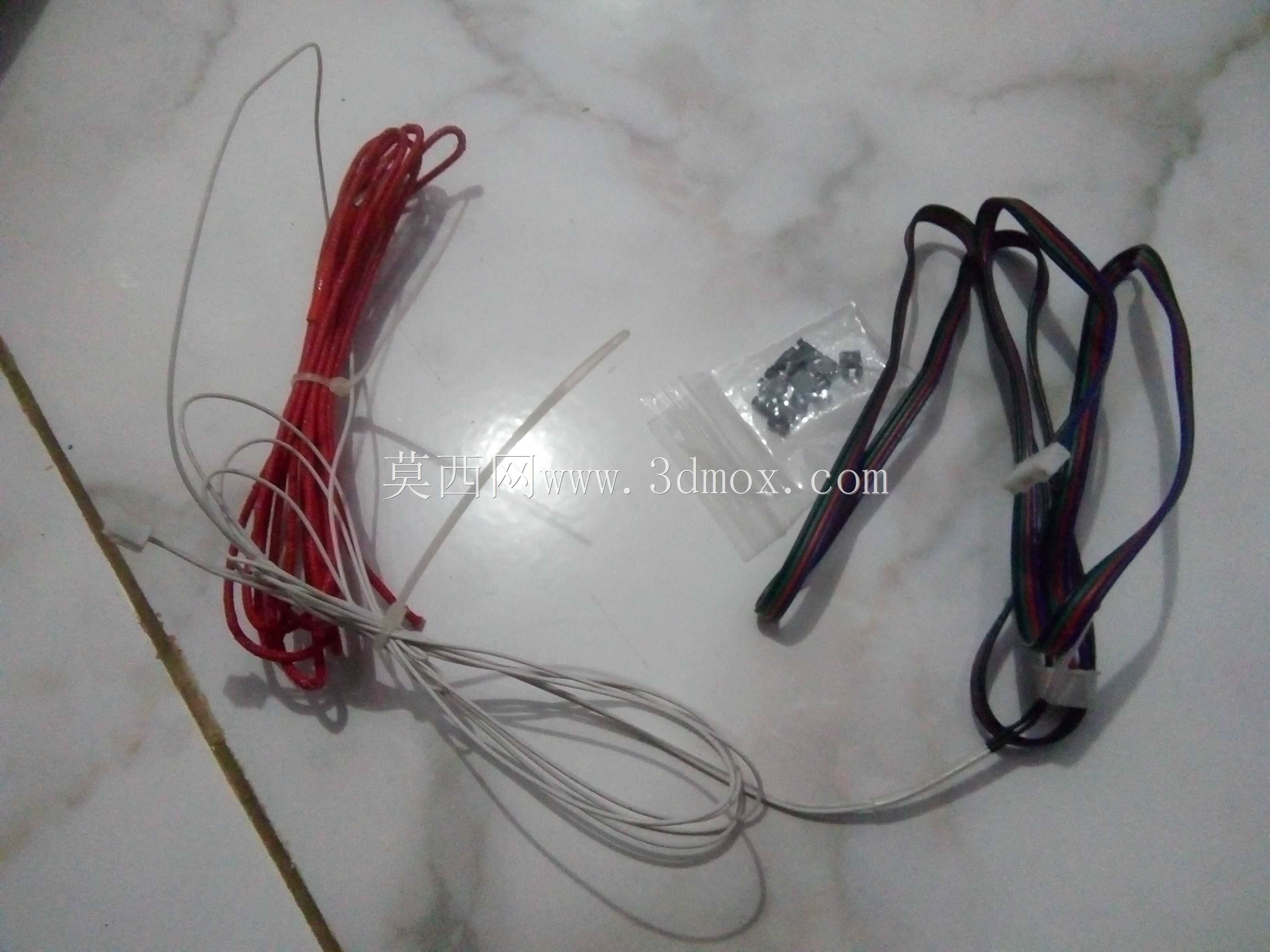

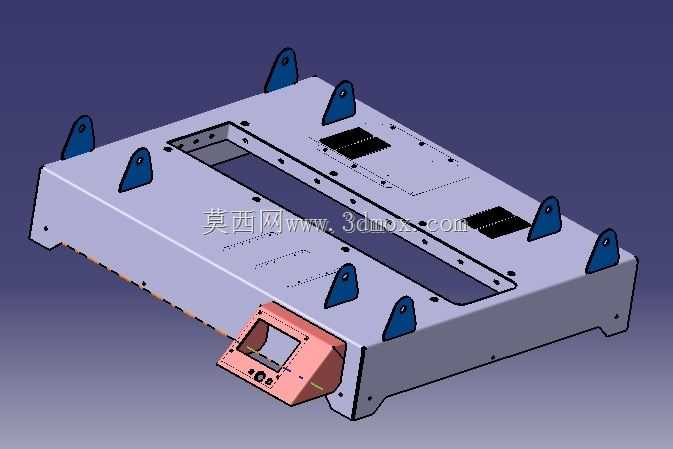

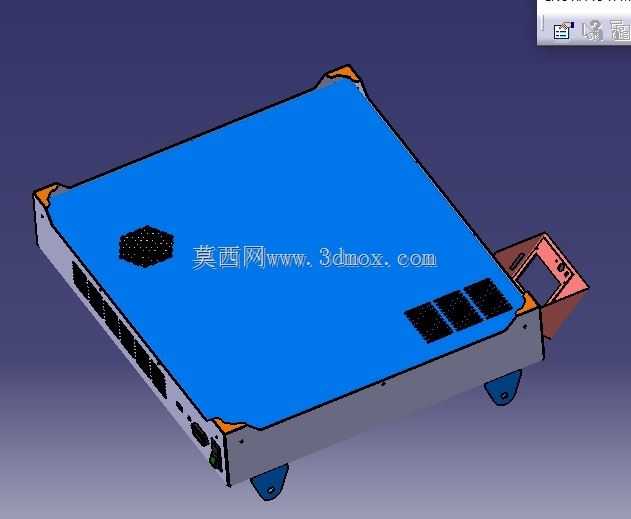

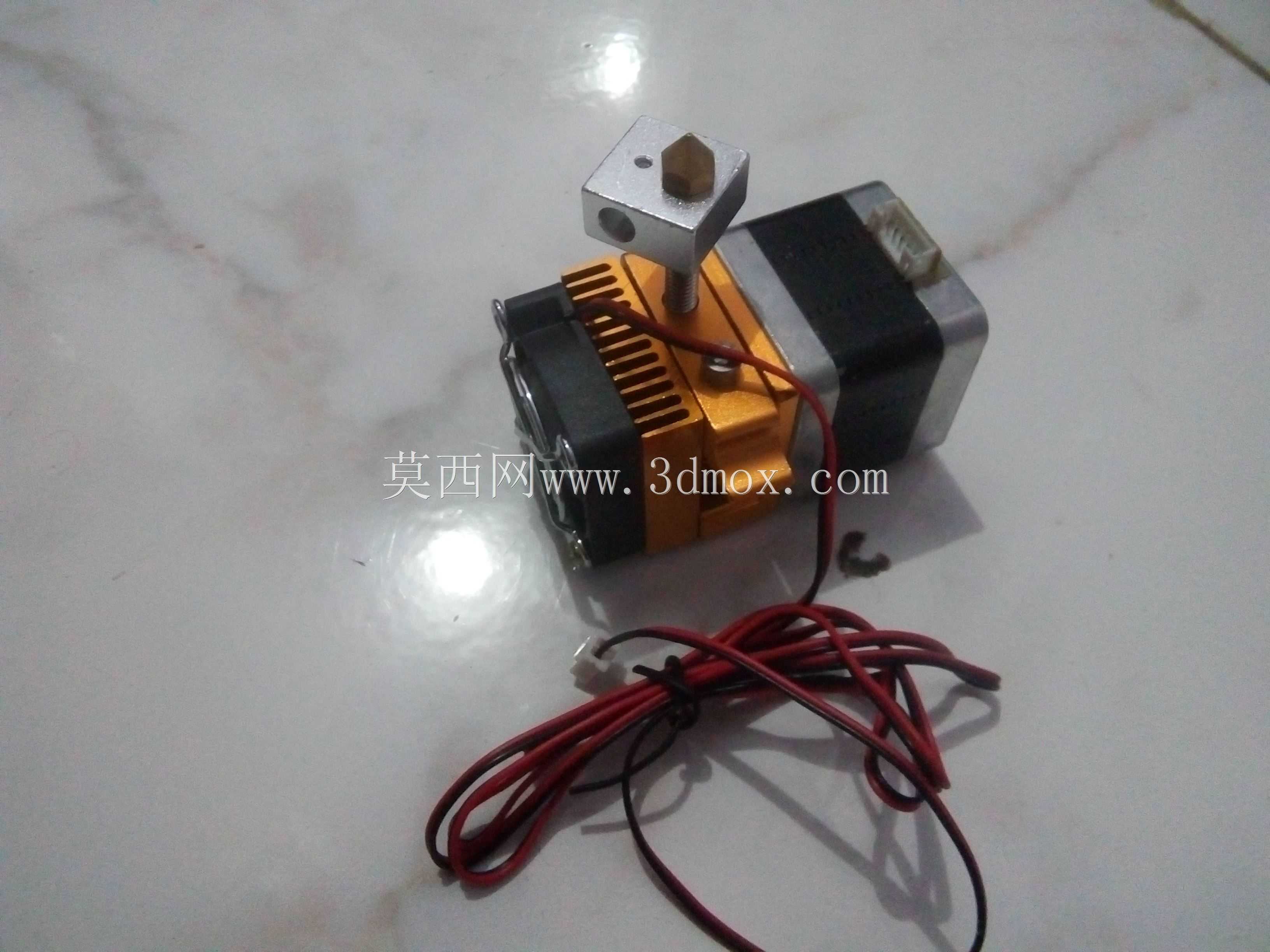

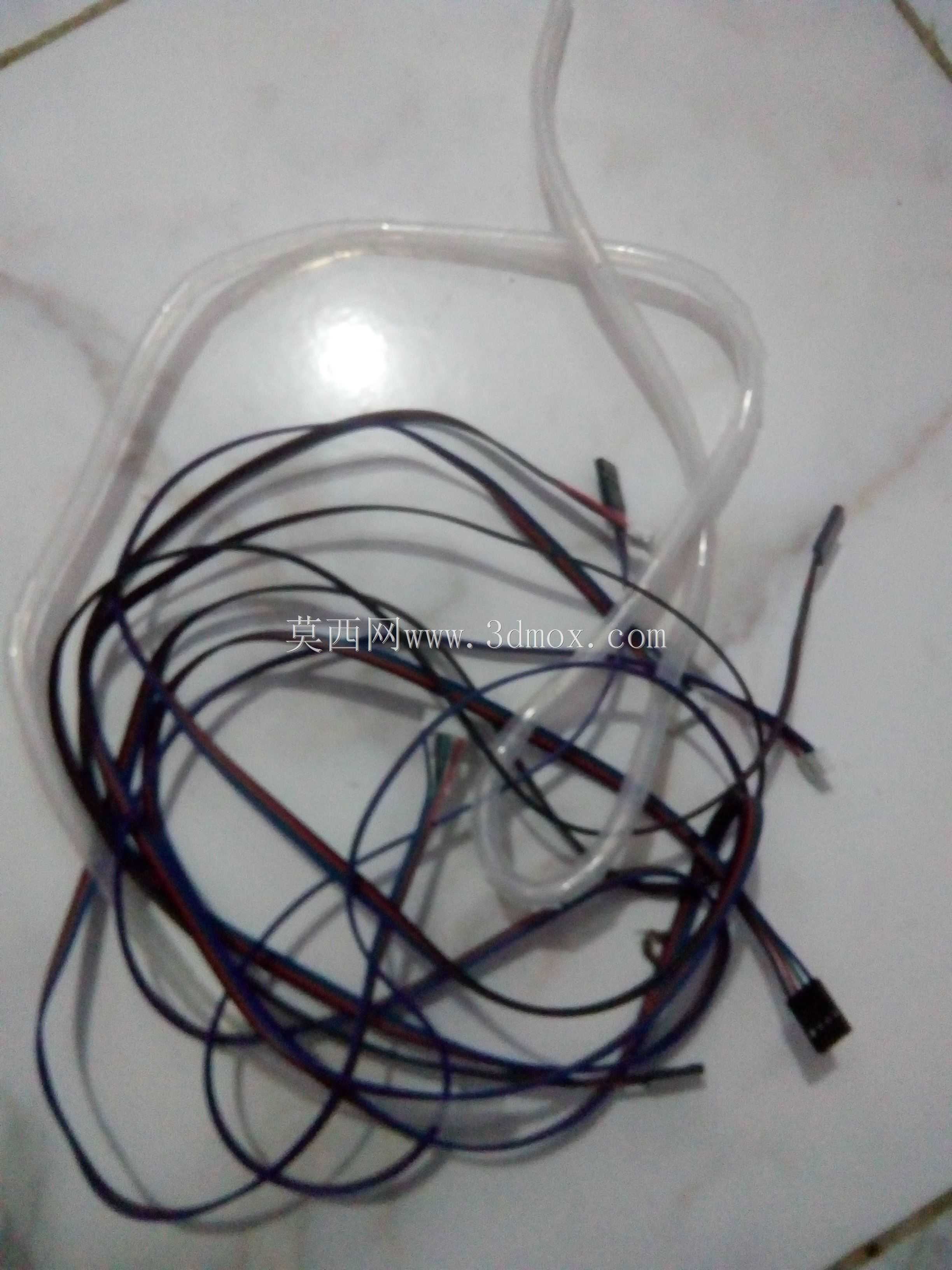

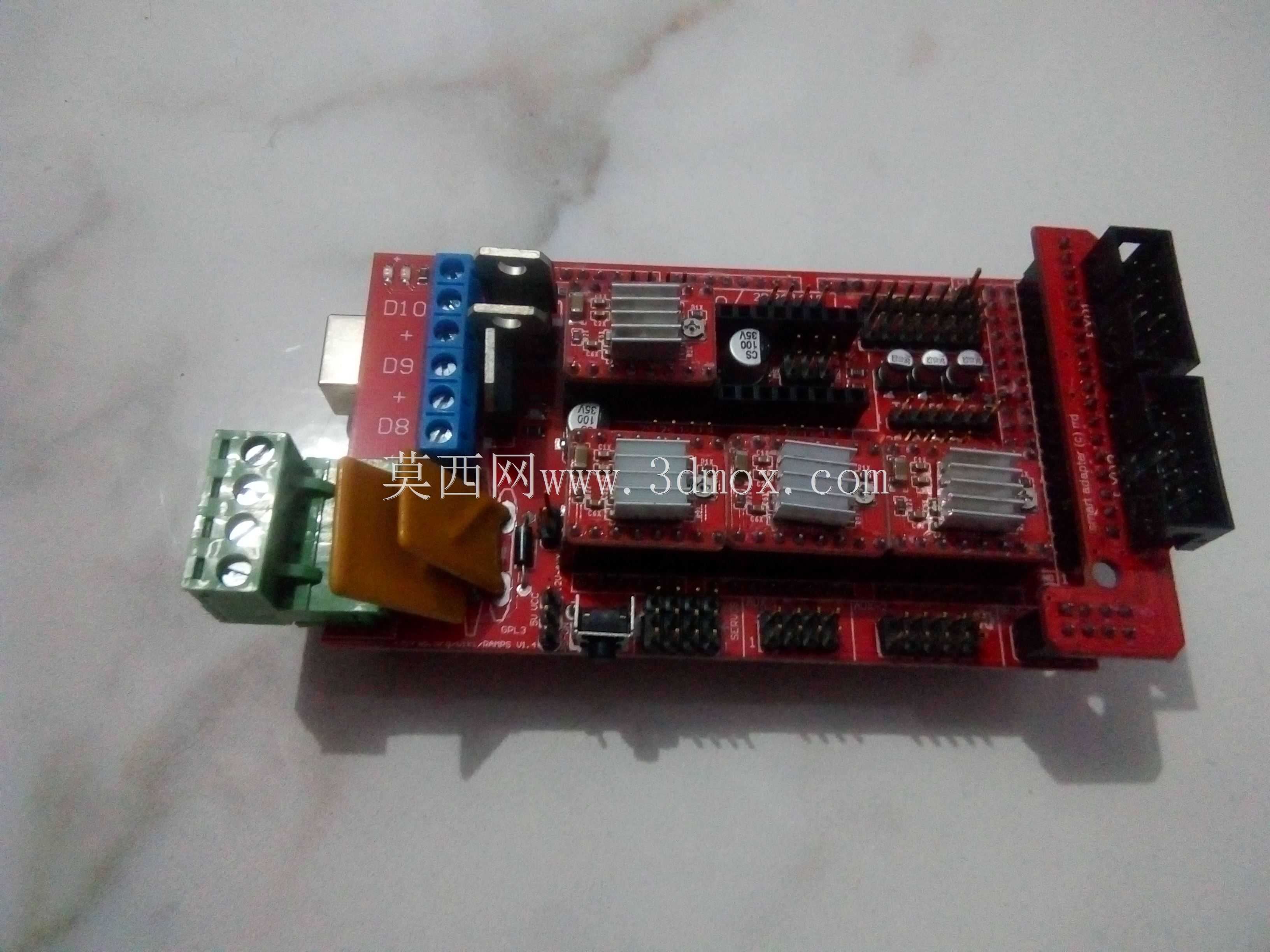

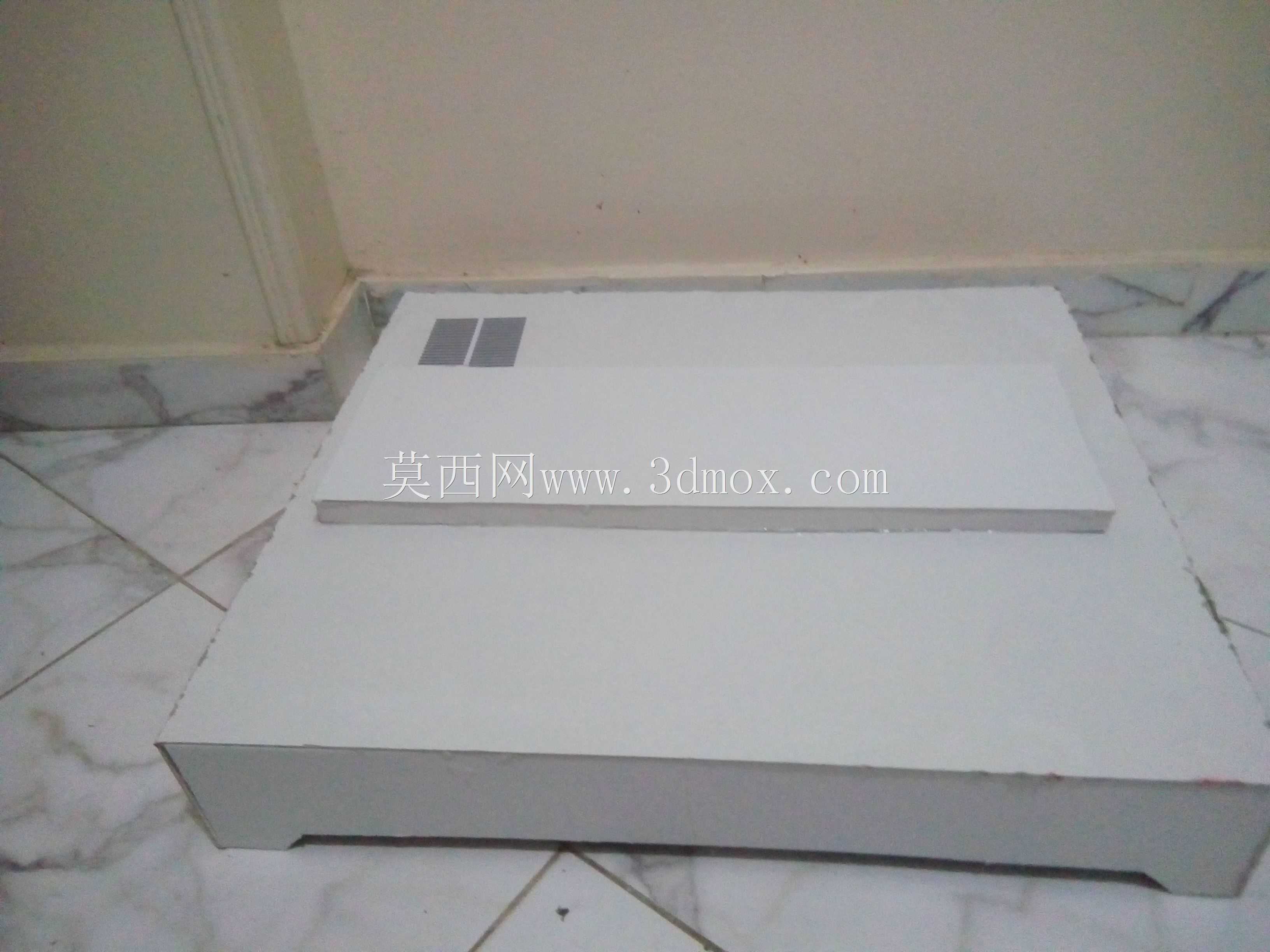

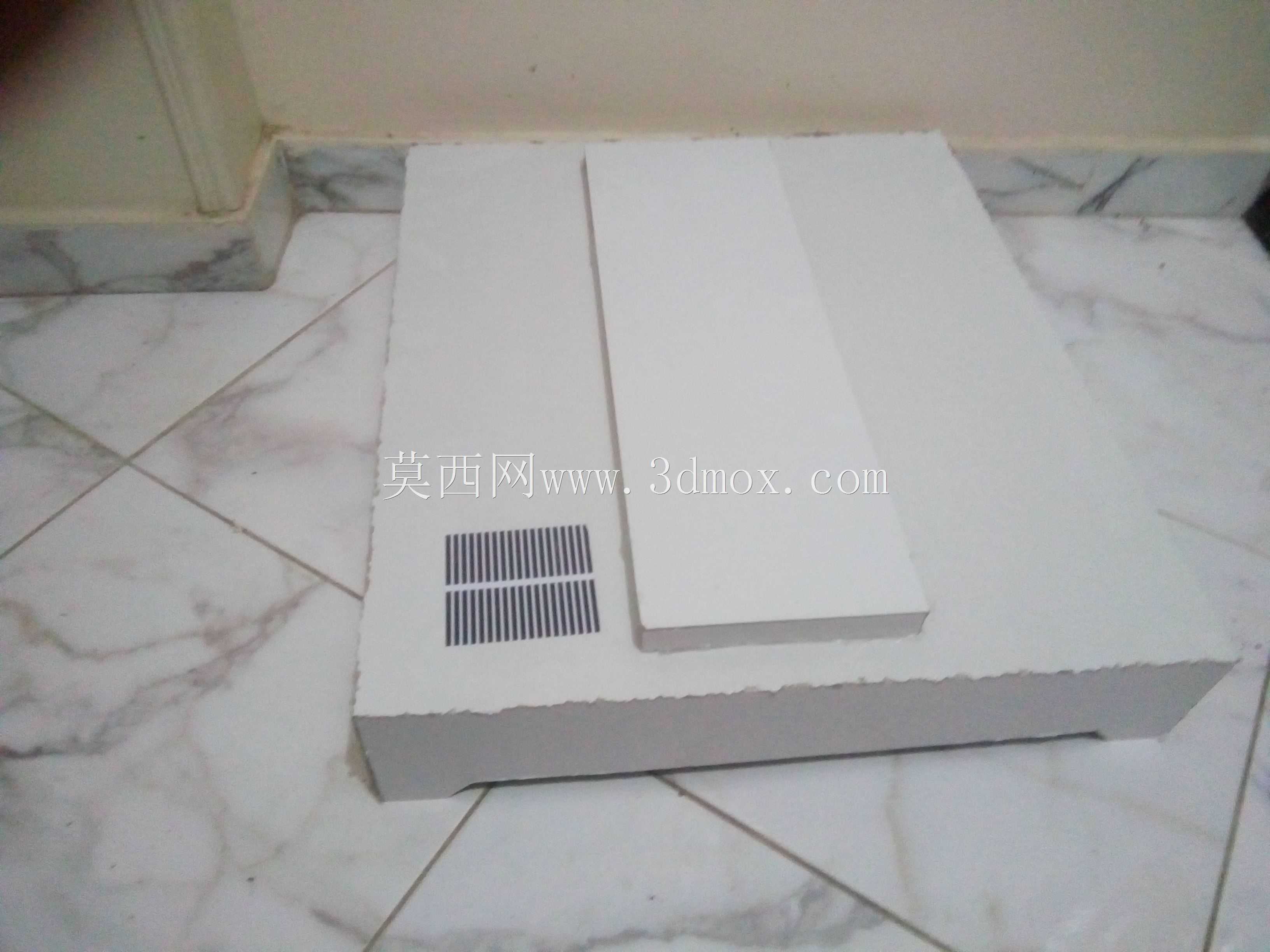

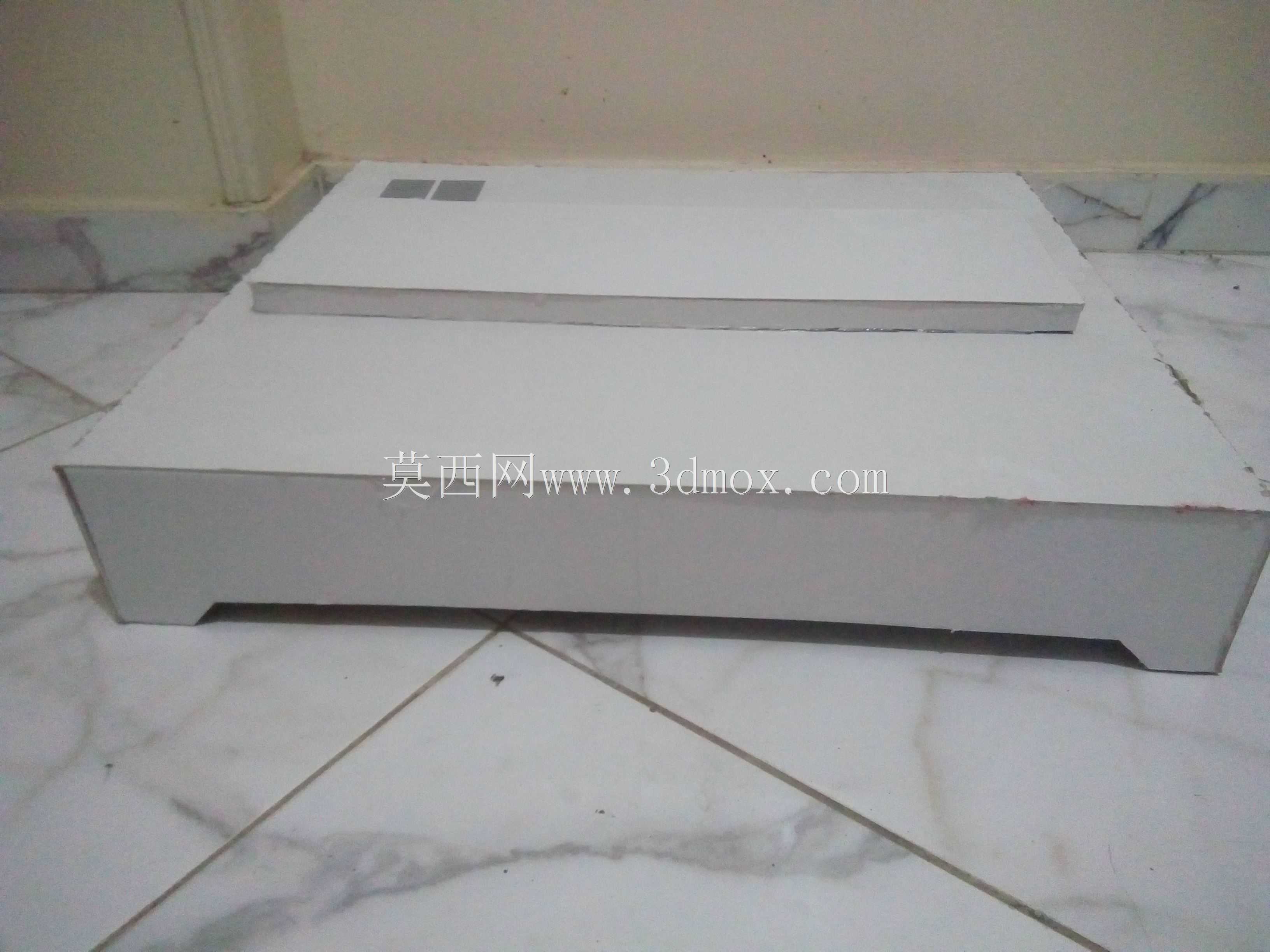

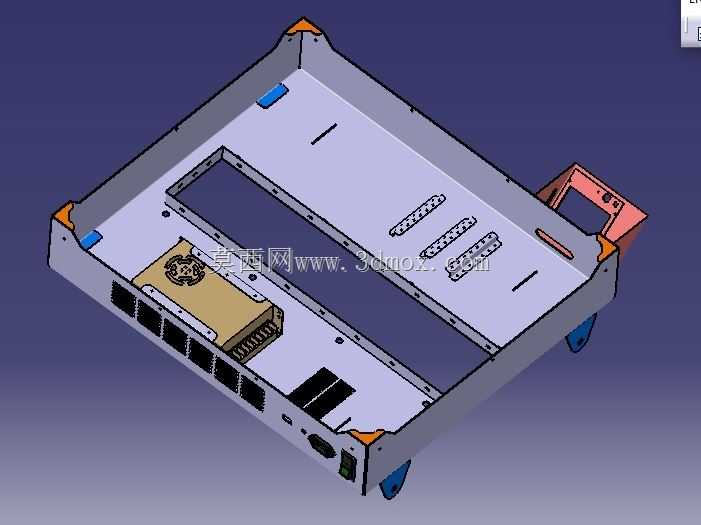

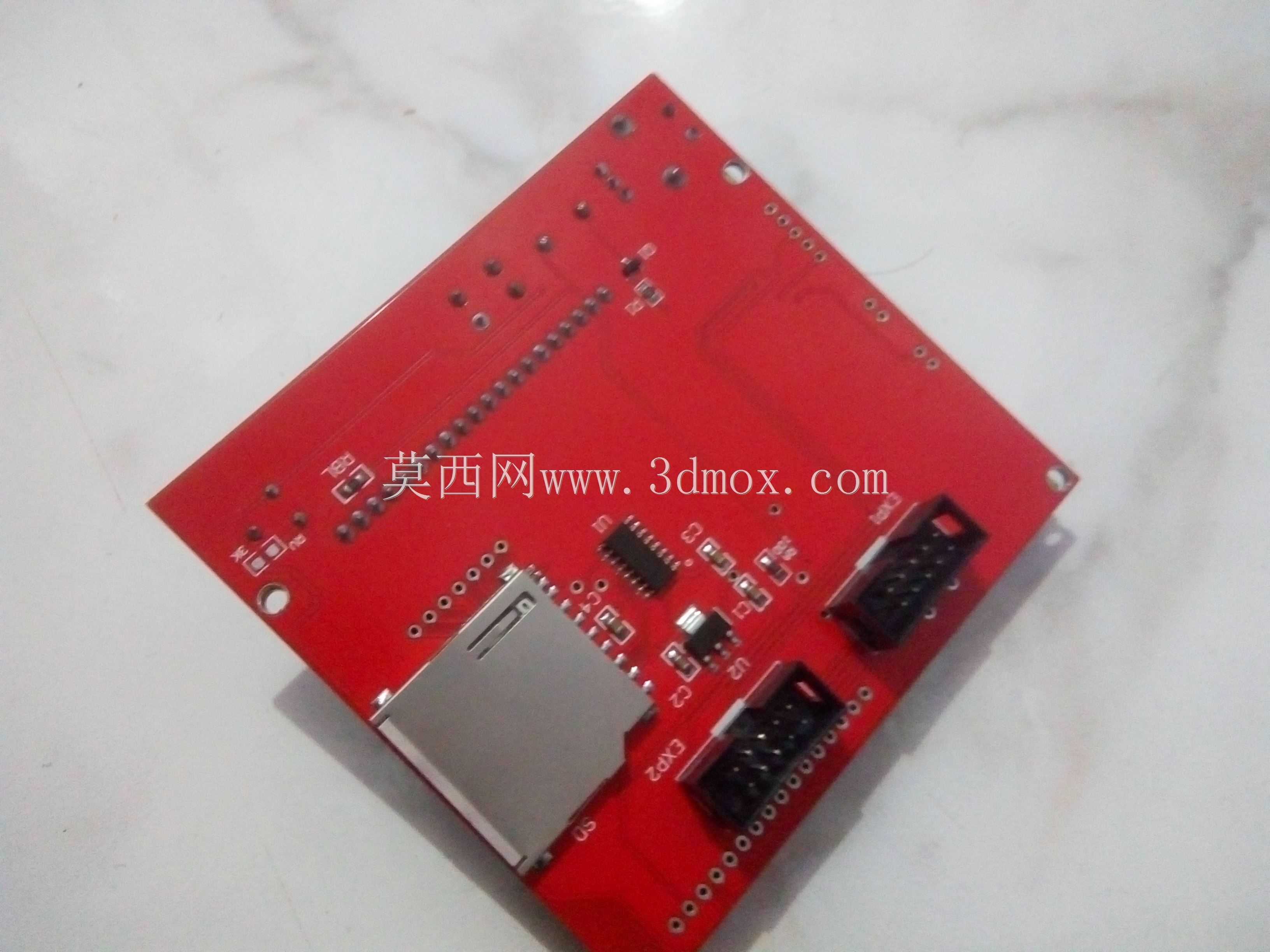

喷头组件采用模块化快拆设计思路，在实际使用中如果出现喷头磨损、堵头需要更换的情况，不需要拆解整个X轴运动结构，只需要松开快拆结构的固定件即可完成喷头替换，大幅降低设备的后期维护成本。设备的外壳覆盖件采用流线型过渡设计，没有突出的尖锐棱角，在教学场景中使用时可以避免磕碰划伤，覆盖件内侧预留了走线槽位，所有运动部件的线缆都沿着支撑臂内侧的槽位布置，不会在设备运动过程中出现线缆拖拽、缠绕的问题，提升长期运行的可靠性。基座部分的结构设计兼顾了配重与功能集成，底部的格栅区域对应内部的控制板、电源模块的散热位置，既可以保证空气流通，又能阻挡较大的杂物落入设备内部，基座底部预留了可调脚杯的安装位，放置在不太平整的桌面上时，可以通过调节脚杯高度保证打印平台的水平度，避免因为平台倾斜导致的打印件首层附着失败、成型尺寸偏差等问题。

从安装边界来看，这款设备的整机外轮廓尺寸适配常规的1.2米宽度办公桌面，放置后预留出足够的操作空间用来取放打印件、更换耗材，设备后侧距离墙面预留5厘米以上的通风间隙即可满足散热要求，不需要额外预留过大的维护空间。在功能设计上，设备预留了后续升级金属结构件的安装接口，下一阶段可将部分非金属覆盖件替换为涂漆铁皮材质的金属构件，金属构件的有效覆盖面积约30平方厘米，替换后可以进一步提升整机的结构刚性，降低长期运行过程中的结构形变，同时金属材质的外壳覆盖件具备更好的抗老化性能，适合在实训车间等使用频率较高的场景中长期使用。设备的运动导轨安装面都设计了加工基准位，在生产装配过程中可以通过基准面快速完成导轨的校准，保证X、Y、Z三个运动轴的垂直度与平行度，减少装配过程中的调试工作量，提升批量生产时的装配一致性。考虑到日常使用中耗材更换的操作需求，设备的耗材架安装位布置在拱形框架的顶部位置，更换耗材时不需要俯身操作，耗材输送路径的弯折角度控制在合理范围内，避免耗材因为弯折半径过小出现脆断、送料阻力过大的问题，送料机构的安装位置靠近喷头组件，缩短了耗材的输送距离，提升软质耗材打印时的送料稳定性，减少打印过程中出现的断料、出料不均等问题。
