桌面级3D打印机配套散热风扇结构设计

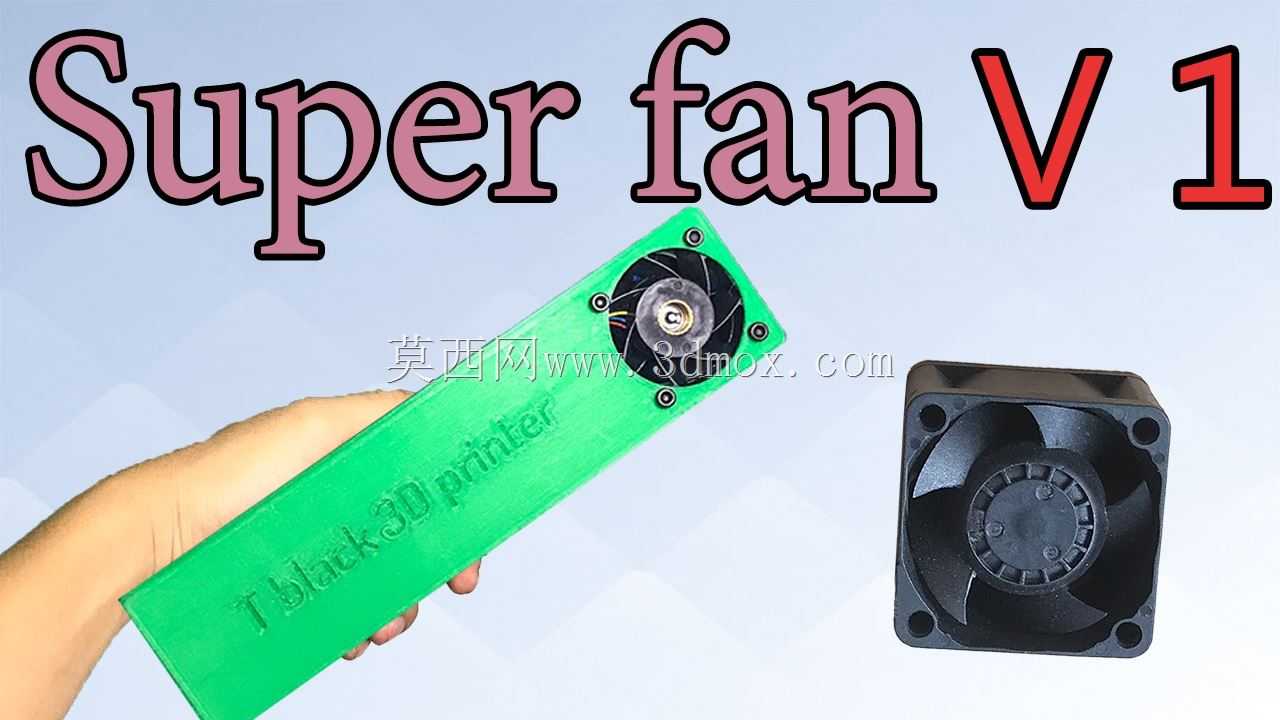

　　在桌面级FDM3D打印作业场景中，散热环节的适配性直接决定了打印件的成型精度，尤其是PLA这类对冷却速率敏感的耗材，若热端周边散热气流组织不合理，极易出现层间塌陷、悬垂面拉丝、边角翘曲等成型缺陷，这款配套散热结构正是针对桌面级设备的狭小安装空间做的定向优化设计。从实际使用场景来看，该结构既可以适配常规40mm规格的标准轴流风扇，也能通过定制的长条形导风结构实现定向送风，区别于常规风扇直吹的气流模式，长条形导风腔可以将风扇输出的紊流整理为层流状的线性气流，精准覆盖打印件刚挤出的耗材区域，避免气流四散影响热端温度稳定性。设计过程中优先考虑了安装边界的适配性，标准方形风扇的安装孔位完全沿用行业通用的40mm孔距，

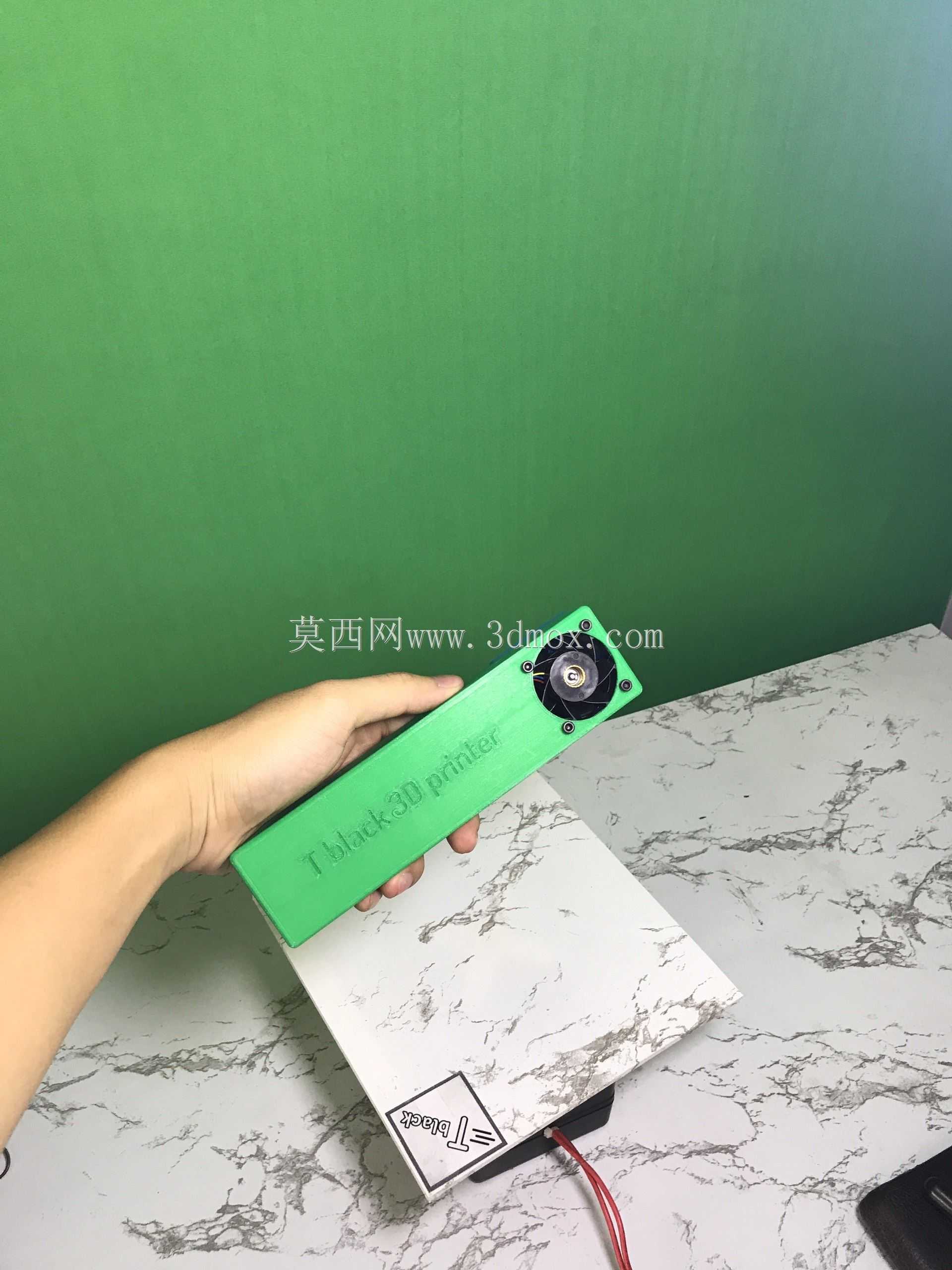

　　安装孔直径匹配M3螺丝的装配公差，可直接替换现有桌面3D打印机的原有散热组件，无需额外修改设备机架结构；长条形导风模块的壁厚控制在1.2mm，采用0.2mm层厚、100%填充的打印参数即可实现足够的结构强度，握持部位做了圆弧过渡处理，手动调整送风角度时不会出现硌手的问题，导风腔内部做了平滑的导流斜面，减少气流在腔体内的沿程阻力损失，保证出风口的风速能够达到冷却耗材的阈值要求。从功能特性上看，该结构兼顾了通用替换与定制化送风的双重需求，常规方形风扇可直接用于设备主板、步进电机的辅助散热，长条形导风组件则专门针对打印热端的成型区冷却设计，出风口的宽度刚好匹配常规0.4mm喷嘴打印时的单条耗材冷却范围，

　　不会出现气流扫到未完全成型的上层耗材导致层间粘结力不足的问题。实际装配时需要注意，风扇与导风腔的连接面做了0.1mm的装配余量，既可以通过螺丝直接锁附，也能利用耐高温胶带做临时固定，方便用户根据不同打印耗材的冷却需求快速切换送风模式；整个结构的外形尺寸控制在合理范围内，安装后不会与打印机的X轴运动组件产生行程干涉，设备运行到最大打印边界时，导风结构也不会触碰打印平台或机架立柱。不同于市售的通用散热风扇，这款结构在设计时充分考虑了桌面3D打印用户的手动调试需求，导风模块的角度可以根据打印件的悬垂角度做小范围调整，打印大角度悬垂结构时可以将出风口对准悬垂面的下侧，强化局部冷却效果，打印大尺寸平面结构时则可以调整为垂直向下送风，

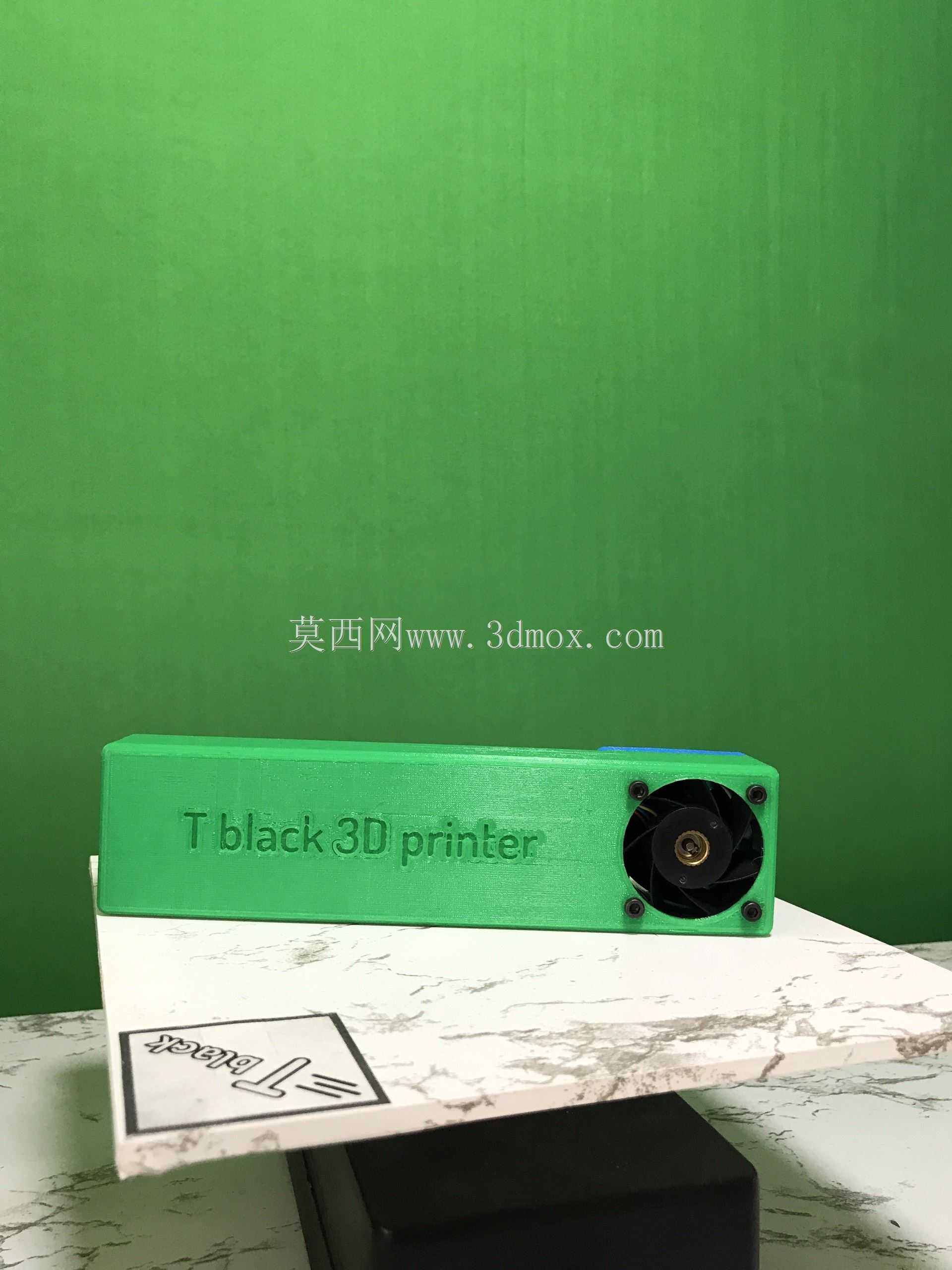

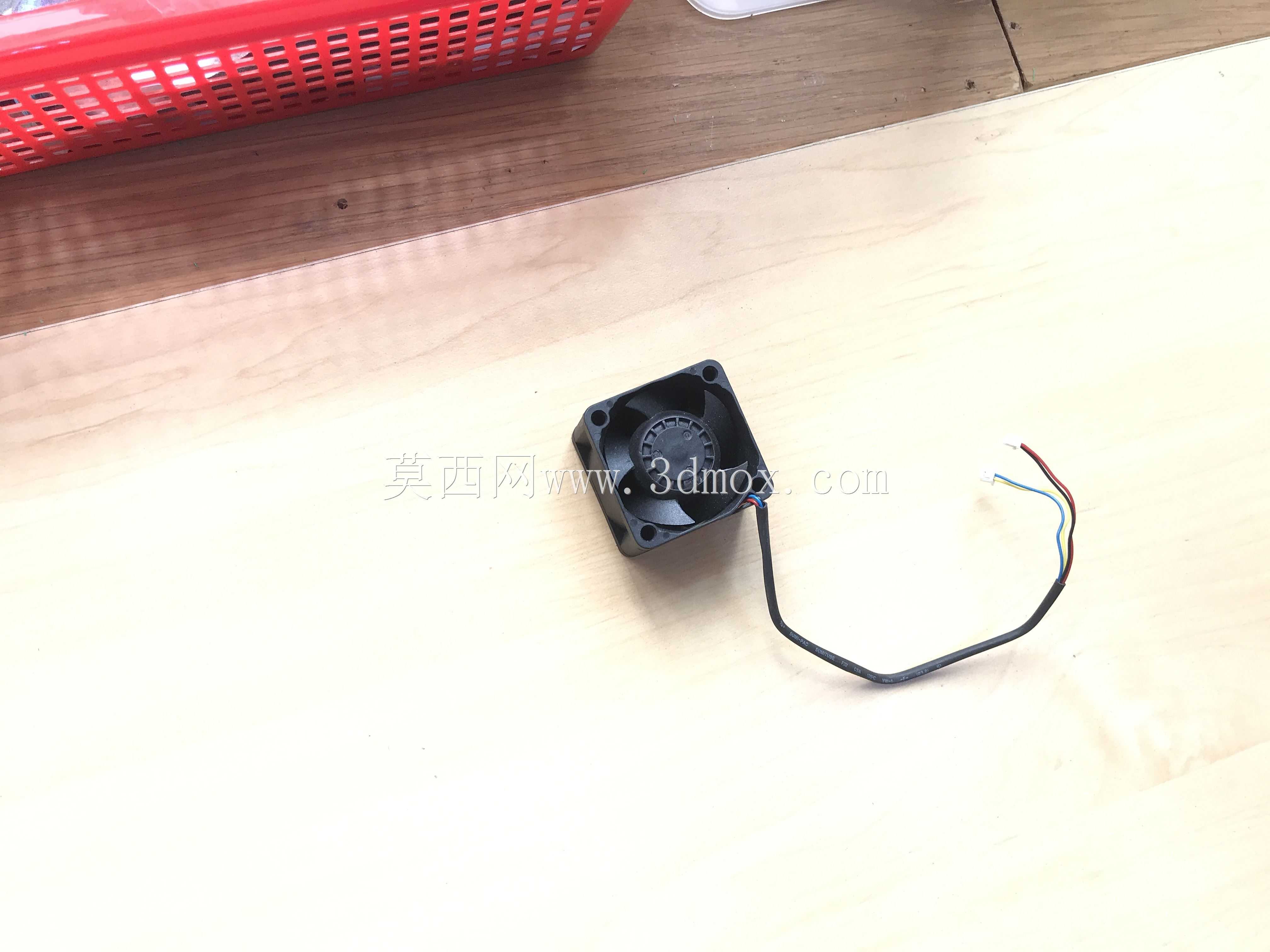

　　保证整个打印平面的冷却速率一致，减少因冷却不均导致的平面翘曲问题。结构的材料选择上，导风部件推荐使用耐温等级较高的PETG耗材打印，避免长期靠近热端出现受热变形的问题，风扇则选用常规12V供电的40mm轴流风扇即可，供电接口可以直接对接现有3D打印机的风扇供电端口，无需额外改装供电线路。从气流组织的设计逻辑来看，长条形导风腔的进风口尺寸与风扇的出风面完全匹配，避免气流从连接缝隙溢出，腔体内壁没有突兀的直角结构，所有转角都做了R2的圆弧过渡，最大程度降低气流噪音，长时间打印作业时不会产生额外的风噪影响使用体验。针对桌面设备的使用场景，整个结构的重量控制在较低水平，安装在X轴运动组件上不会增加步进电机的负载，不会导致运动部件出现惯性过冲的问题，保证打印过程的运动精度。
