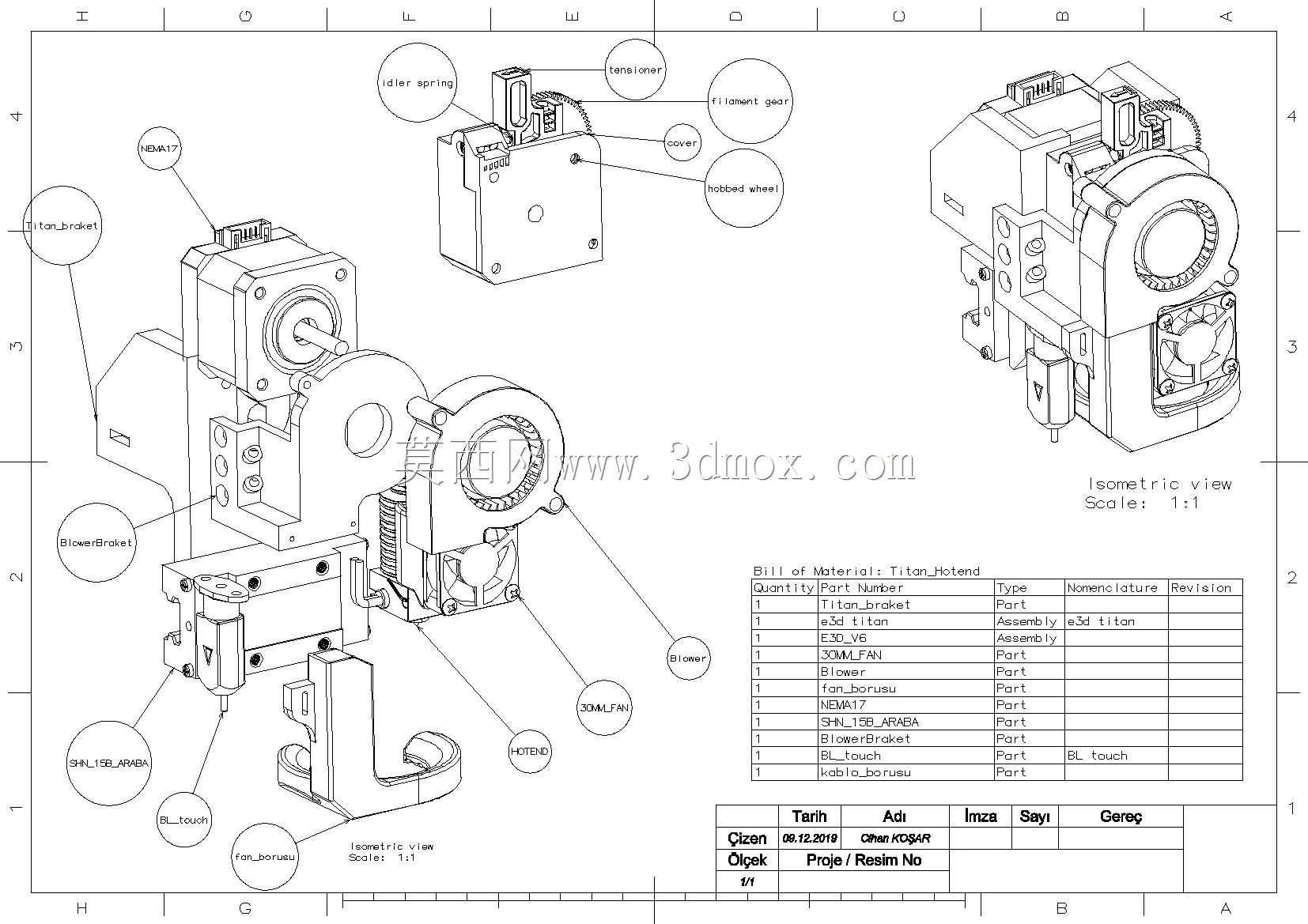

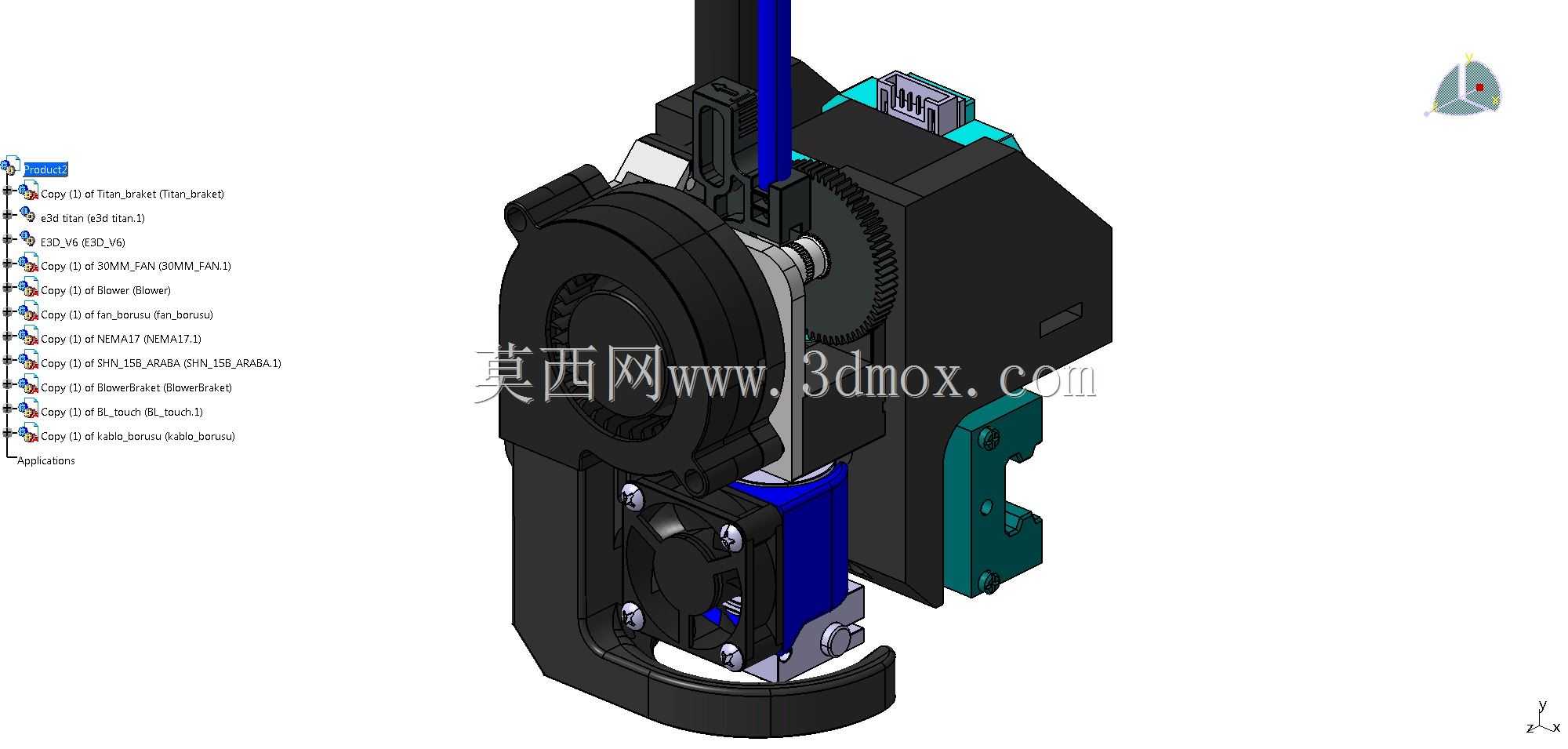

紧凑型3D打印挤出热端集成结构

这套集成化挤出热端结构，主要面向桌面级FDM熔融沉积成型3D打印设备的近程送料场景设计，解决传统远程送丝在柔性耗材打印时送丝阻力大、回抽响应滞后的常见工程问题。从实际应用场景来看，这类紧凑挤出组件多用于中小型桌面3D打印机、桌面级教育类打印设备以及小型定制化增材制造工位，适配PLA、ABS、TPU等多种常见打印耗材，尤其在打印柔性耗材时，近程送丝的结构优势能够大幅降低耗材弯折卡滞的概率，提升打印过程的送料稳定性。

从功能特性上看，该结构将送丝挤出机构与热端加热组件做了高度集成化设计，摒弃了传统分体式结构中送丝机与热端之间通过长聚四氟乙烯导管连接的方案，送丝齿轮与热端进料口的距离被压缩到极小范围，耗材从送丝轮挤出后直接进入热端熔融腔，大幅缩短了送丝路径，回抽动作的响应延迟可以控制在极低水平，能够有效减少打印过程中的拉丝、漏料缺陷。结构中集成的减速齿轮组采用大传动比设计，在有限的安装空间内提升了送丝轮的输出扭矩，即便在高速打印或者使用高硬度耗材的场景下，也能保证稳定的送丝推力，避免出现送丝打滑、耗材挤出不足的问题。

设计思路上，整个组件优先考虑安装兼容性与空间利用率，主体支撑结构采用分体式拼接设计，不同功能模块的安装位都做了定位止口设计，组装时不需要复杂的工装定位就能保证各部件的同轴度要求：送丝轮的轴线与热端进料通道的轴线重合度控制在极小公差范围内，避免耗材进料时出现偏磨、卡滞。组件侧面预留的安装孔位适配主流的线性滑块安装标准，能够直接固定在X轴运动滑台上，不需要额外设计转接支架，降低设备厂商的二次开发成本。外露的走线位置做了专门的走线槽与固定位，加热棒、热敏电阻、散热风扇的线缆可以顺着结构边缘排布固定，避免运动过程中线缆与其他部件发生剐蹭干涉。

从安装边界与尺寸适配来看，整个组件的横向宽度控制在较窄范围内，在X轴运动过程中不会与打印机框架两侧的安装立柱发生干涉，能够最大化利用打印平台的有效成型宽度；竖直方向的尺寸经过优化，热端喷嘴到安装基准面的距离适配主流的打印机Z轴行程范围，不需要对原有设备的Z轴限位位置做大幅调整即可完成替换。散热部分采用主动散热加被动散热结合的结构，靠近送丝机构的位置设置了散热鳍片与风扇安装位，能够将热端上传的热量及时导出，避免送丝轮位置的耗材提前受热软化，造成送丝轮啃蚀耗材、送料失效的问题。挤出压力调节结构采用外露的调节螺钉设计，用户可以根据不同耗材的硬度特性，快速调整送丝轮对耗材的压紧力，不需要拆解整个结构就能完成参数适配，日常维护的操作门槛大幅降低。结构中所有的受力连接位置都采用金属嵌件与螺丝配合的连接方式，避免长期使用后塑料螺纹孔滑牙失效，提升组件的整体使用寿命。
