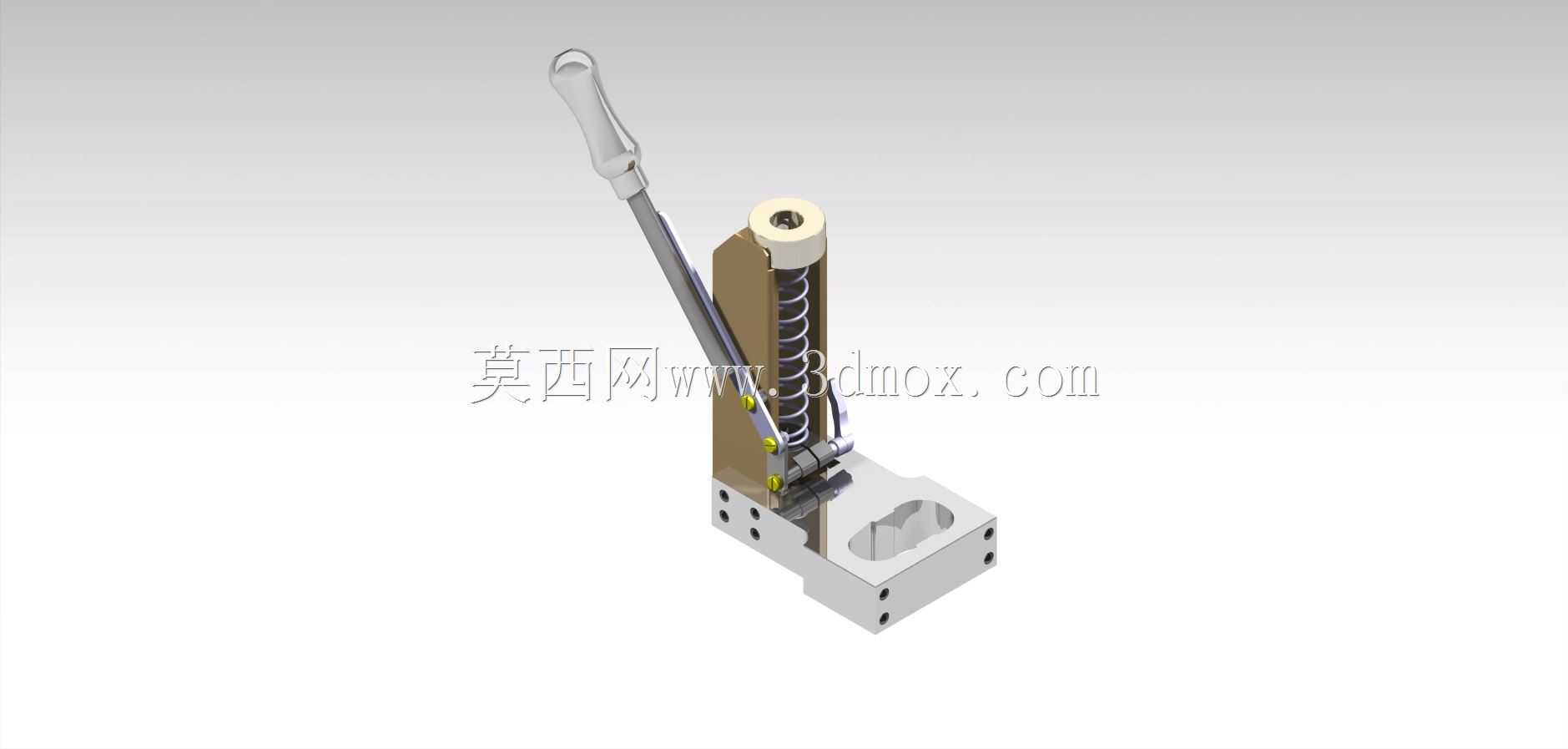

手动杠杆式精密滴液定量加注机构

该手动滴液机构主要面向小剂量流体精准加注场景设计，常见于实验室试剂分装、小型工件点胶涂覆、微量润滑液定点加注等作业环节，区别于全自动流体加注设备，该结构无需外接气源或电源，完全依靠手动操作即可完成定量出液，适配无动力配套的零散作业工位，也可作为小型自动化设备的备用手动补液单元使用。从结构功能来看，整套机构通过杠杆手柄驱动内部柱塞完成流体抽吸与排出动作，手柄与柱塞之间采用铰接连杆传递动力，操作时压下手柄即可带动柱塞上行压缩储液腔容积，将腔体内流体从端部滴头压出，松开手柄后，套设在柱塞杆外侧的复位弹簧会推动柱塞下行复位，同时从连接的储液管路中吸入定量流体进入储液腔，完成单次加注循环，每次出液量可通过调整柱塞行程限位块的位置进行微调，适配不同剂量的加注需求。设计过程中优先考虑了操作的省力性与动作的稳定性，杠杆手柄的力臂比例经过反复校核，确保单指按压即可完成压下动作，长时间操作不易产生疲劳；铰接位置均采用耐磨销轴配合，避免长期使用后出现间隙晃动导致的出液量偏差；储液腔内壁与柱塞的配合面做了密封结构设计，采用低摩擦系数的密封件，既保证流体不会从配合间隙渗漏，又不会因摩擦力过大导致操作卡滞。底座部分采用一体化块状结构设计，底部预留了四个沉头安装孔，可直接通过螺栓固定在工作台面或者设备支架上，安装基准面做了铣平处理，保证安装后柱塞的运动方向与安装面垂直，避免长期偏载导致柱塞磨损；整体结构的安装边界控制在较小范围内，横向占用空间不超过手掌大小，可灵活布置在空间紧凑的作业工位上，不会与周边其他工装夹具产生干涉。滴头部分采用可拆卸式结构设计，可根据加注流体的粘度、加注点的大小更换不同口径的滴头，比如加注低粘度试剂时选用小口径滴头避免滴液过快，加注高粘度润滑脂时更换大口径滴头保证出液顺畅；储液管路接口设置在机构侧部，可直接连接外置储液瓶，也可根据需求在机构上部加装小型储液杯，适配不同的供液方式。整套机构的运动部件均做了防松处理，所有连接螺栓都加装了防松垫圈，避免操作过程中的振动导致紧固件松动；外露的金属部件做了防锈处理，可适配多数常规非腐蚀性流体的加注作业，若有腐蚀性流体使用需求，只需更换对应材质的密封件与储液腔部件即可快速适配，无需改动整体安装尺寸与操作逻辑。在实际使用过程中，该机构的出液一致性表现稳定，手动操作节奏可控，操作人员可根据实际作业需求控制按压速度，调整出液的快慢，对于需要精准控制滴液位置的作业场景，可配合定位工装使用，将滴头对准加注点后再压下手柄，避免流体滴落到工件非目标区域；相比电动滴液设备，该结构无电路部件，后期维护仅需定期检查密封件磨损情况与弹簧弹力，维护成本极低，也不会出现电路故障导致的停机问题，非常适合小批量、多频次的手动加注作业使用。
