三款不同规格涡轮增压器压气机壳体结构

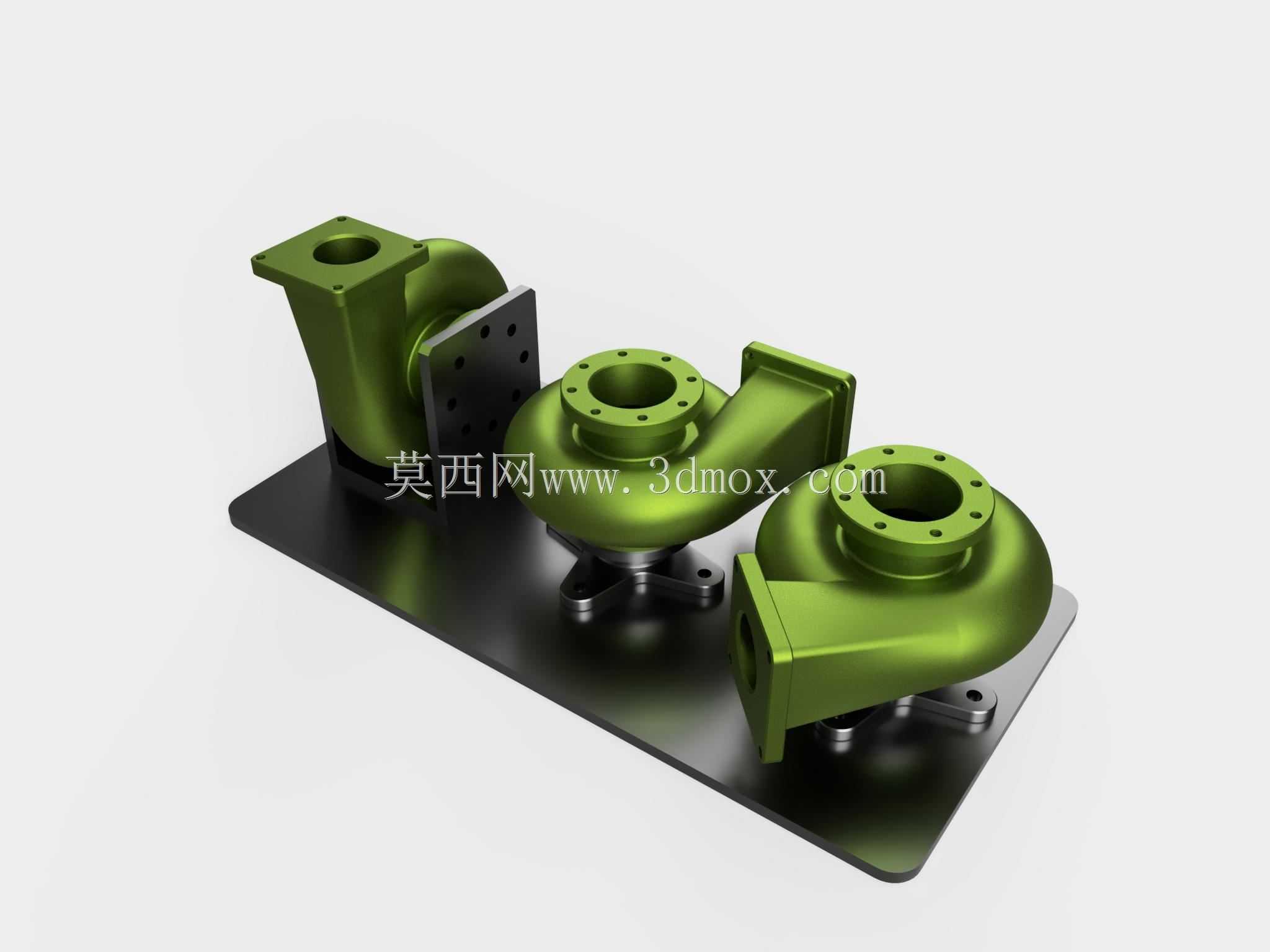

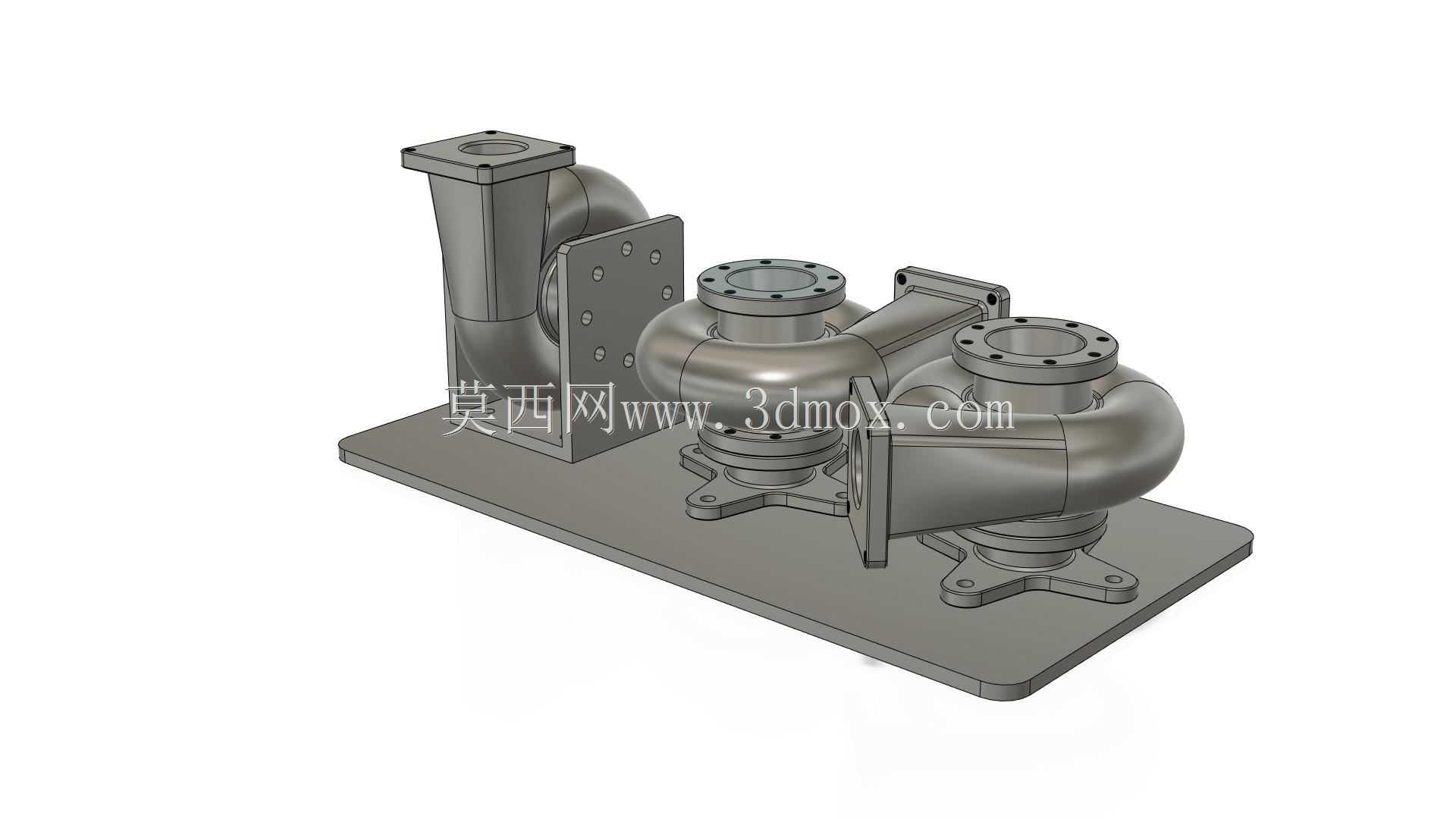

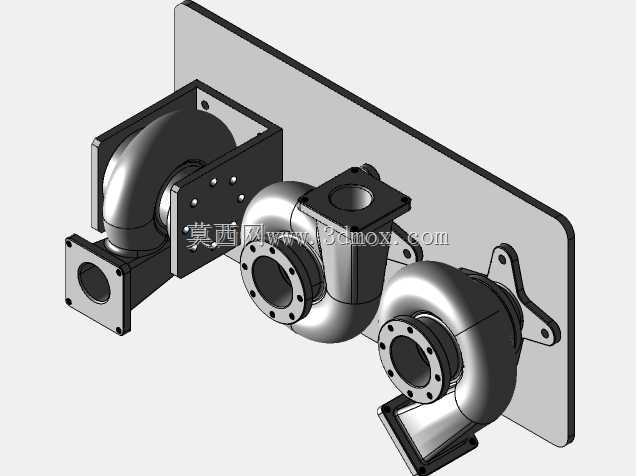

做动力配套结构设计快十二年，经手的增压类壳体项目少说有四十多套，这次整理的三款不同规格压气机壳体，是之前给商用车动力升级、小型非道路柴油机配套做的方案迭代件，从安装底座到流道曲率都做了多轮台架验证，适配不同排量段的增压需求。

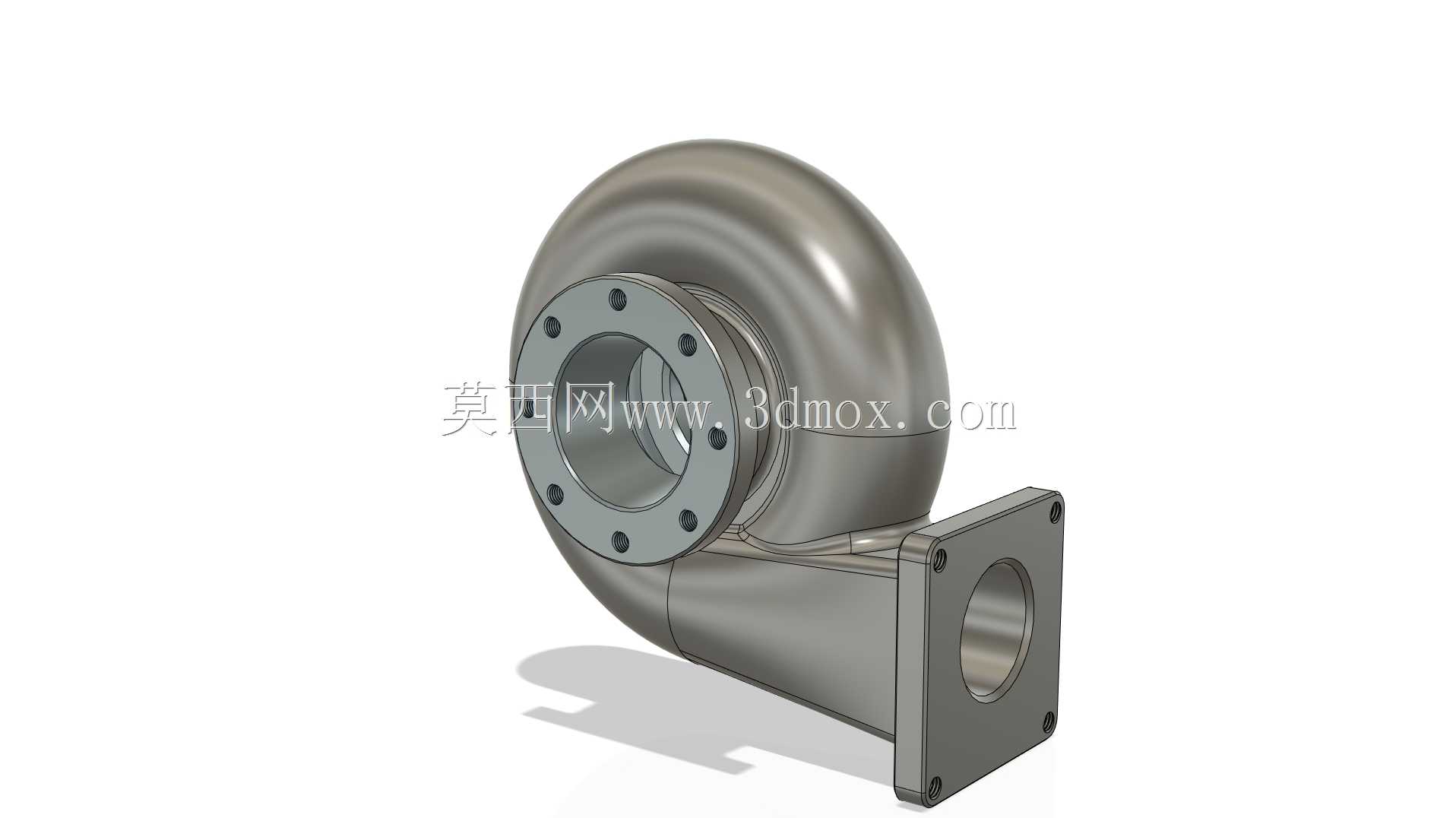

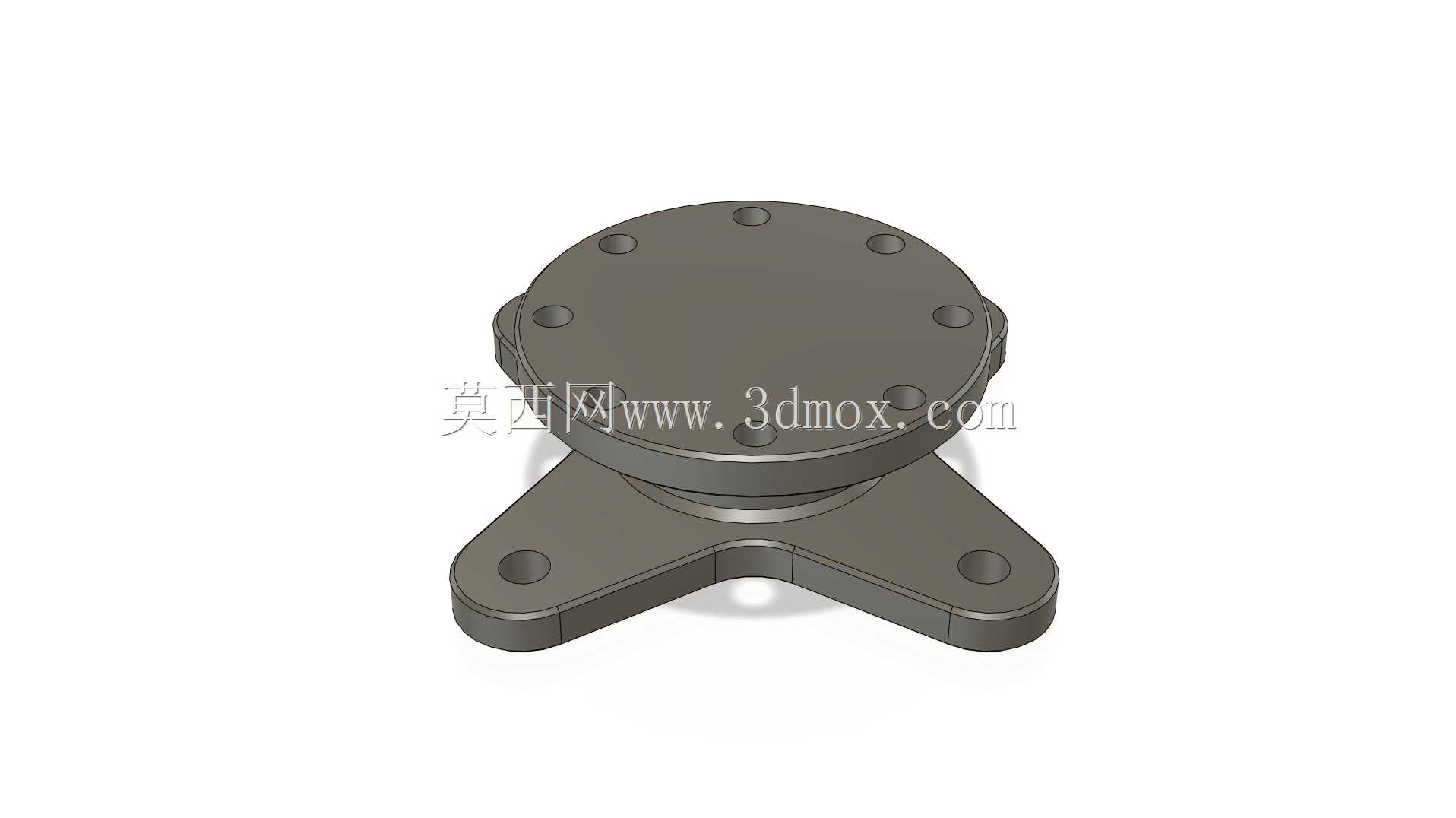

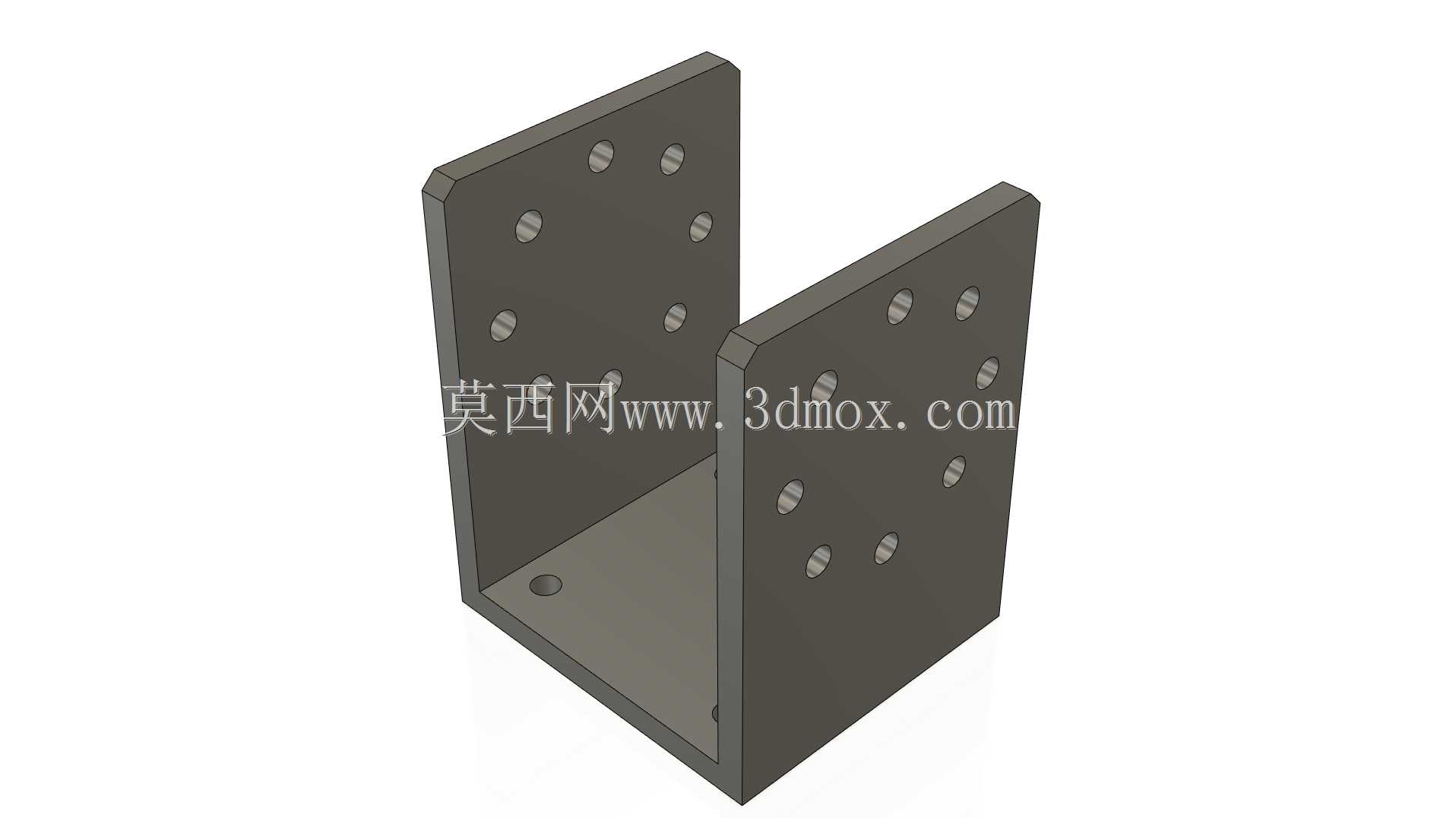

先从实际应用场景说，最小规格的那款壳体，适配1.2L到1.6L排量的小型柴油机，主要用在轻型货运三轮车、小型农用机械的动力升级上，这类设备的安装舱空间局促，周边还要预留空滤管路、中冷连接管的走位空间，所以这款壳体的进气法兰做了偏心设计，安装面到出气口的中心距控制在127mm，整体外轮廓最大宽度不超过180mm，安装底座的四个固定孔采用跨距92mm的对称布局，能直接适配原有自然吸气机型的缸盖安装位，不用额外改动缸体的固定点，降低配套改造成本。中间规格的壳体适配2.3L到3.0L排量的轻型商用车柴油机，主要用在城市配送轻卡、皮卡的动力配置上，这类车型对增压后的进气平顺性要求高，所以这款的压气机流道做了等熵效率优化，扩压段的曲率半径从入口到出口做了渐变过渡，减少气流在壳体内的紊流损失，它的安装法兰采用加厚12mm的铸铁连接面，能承受更高的增压压力冲击，固定孔跨距146mm，出气口朝向可以根据车型机舱布局做30度范围内的角度调整，适配不同的中冷器安装位置。最大规格的那款适配4.5L到6.2L排量的中重型柴油机，主要用在工程机械设备、中型货运卡车的动力系统上，这类设备的工作环境粉尘大、持续高负荷运行时间长，所以壳体的壁厚比常规款加厚了3mm，进气口位置预留了防沙滤网的安装卡槽，安装底座采用整体式铸钢支撑结构，六个固定孔呈六边形分布，能抵消高转速下的叶轮动平衡振动，避免长期运行后出现连接螺栓松动的问题。

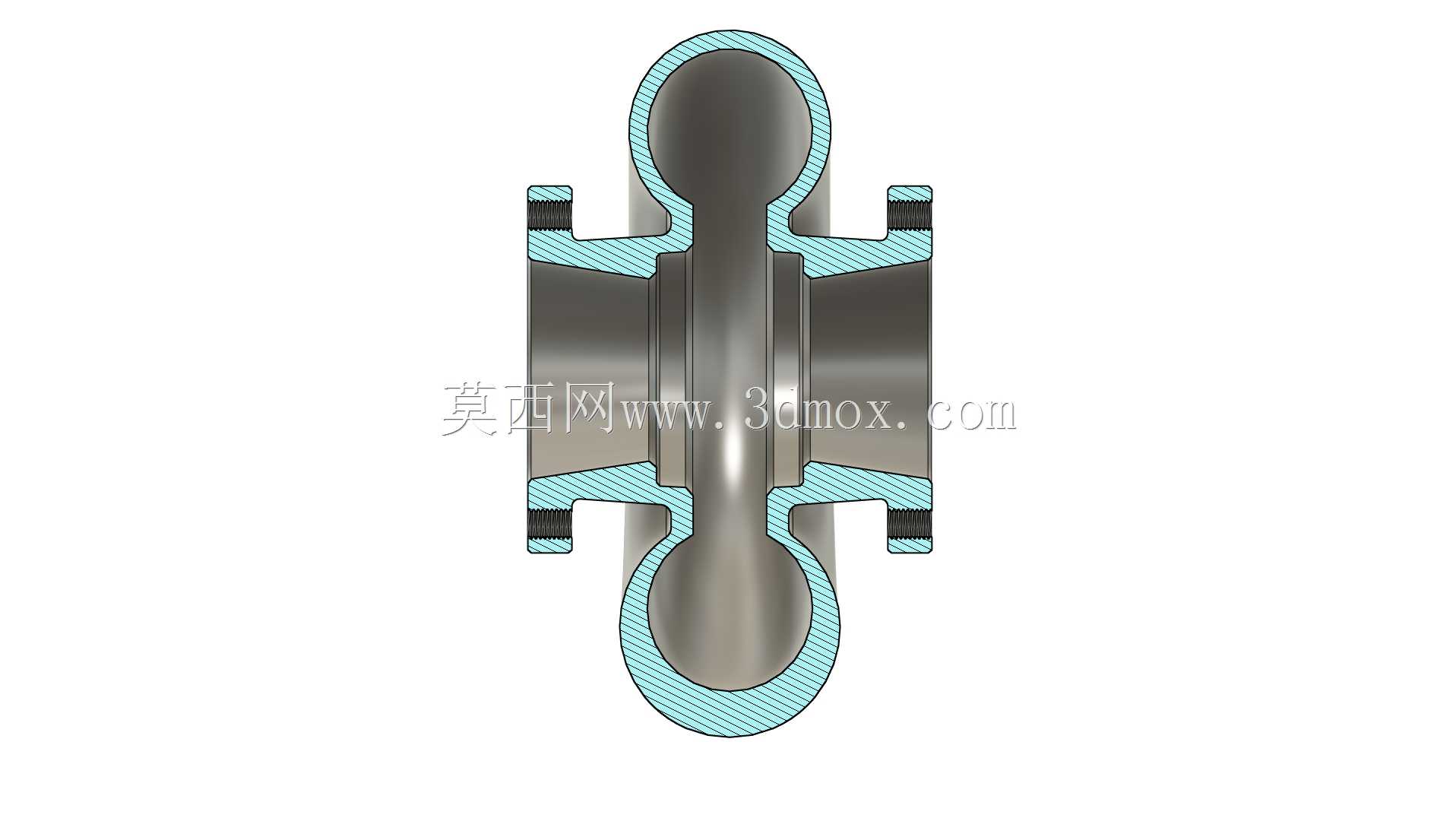

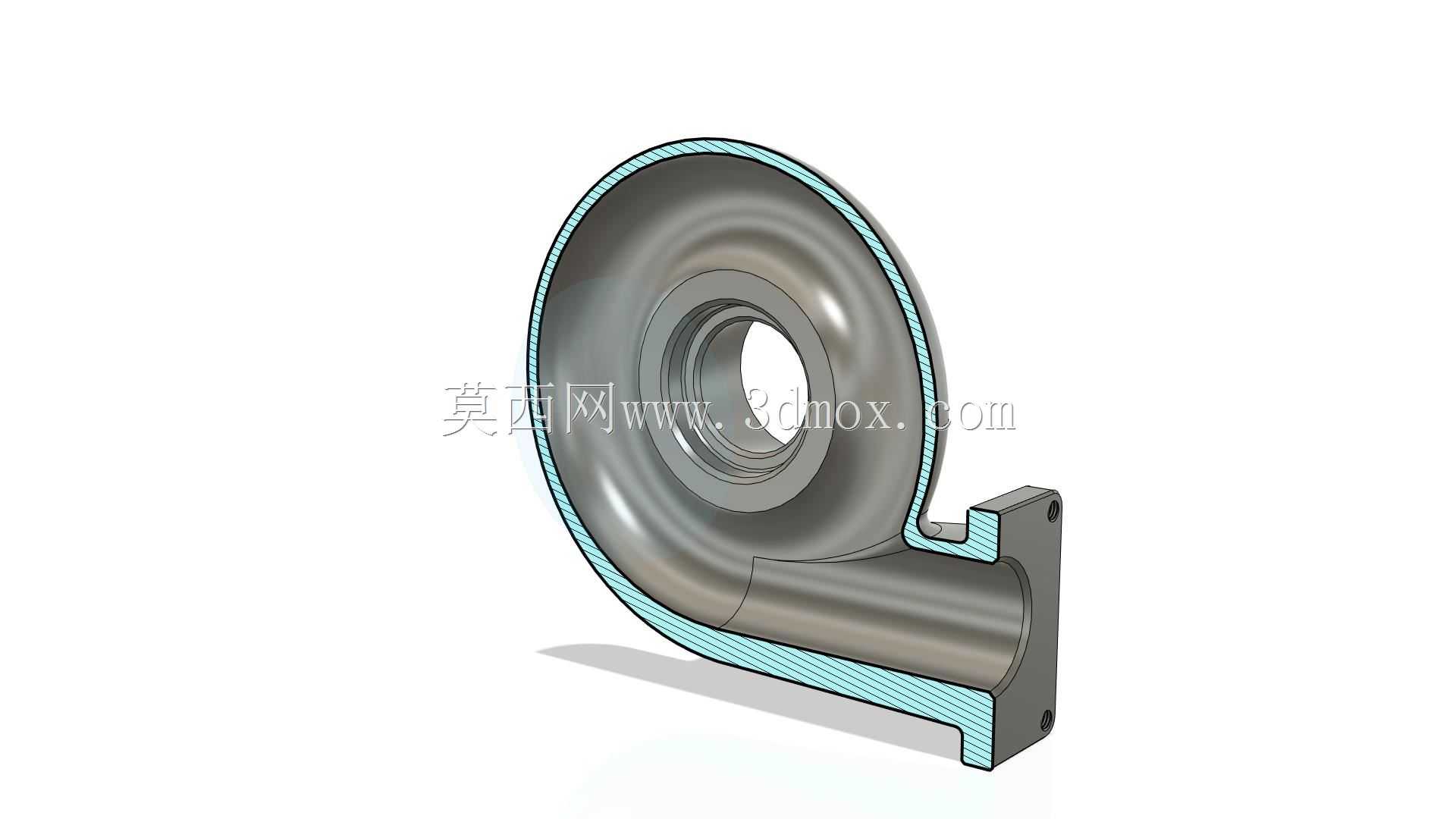

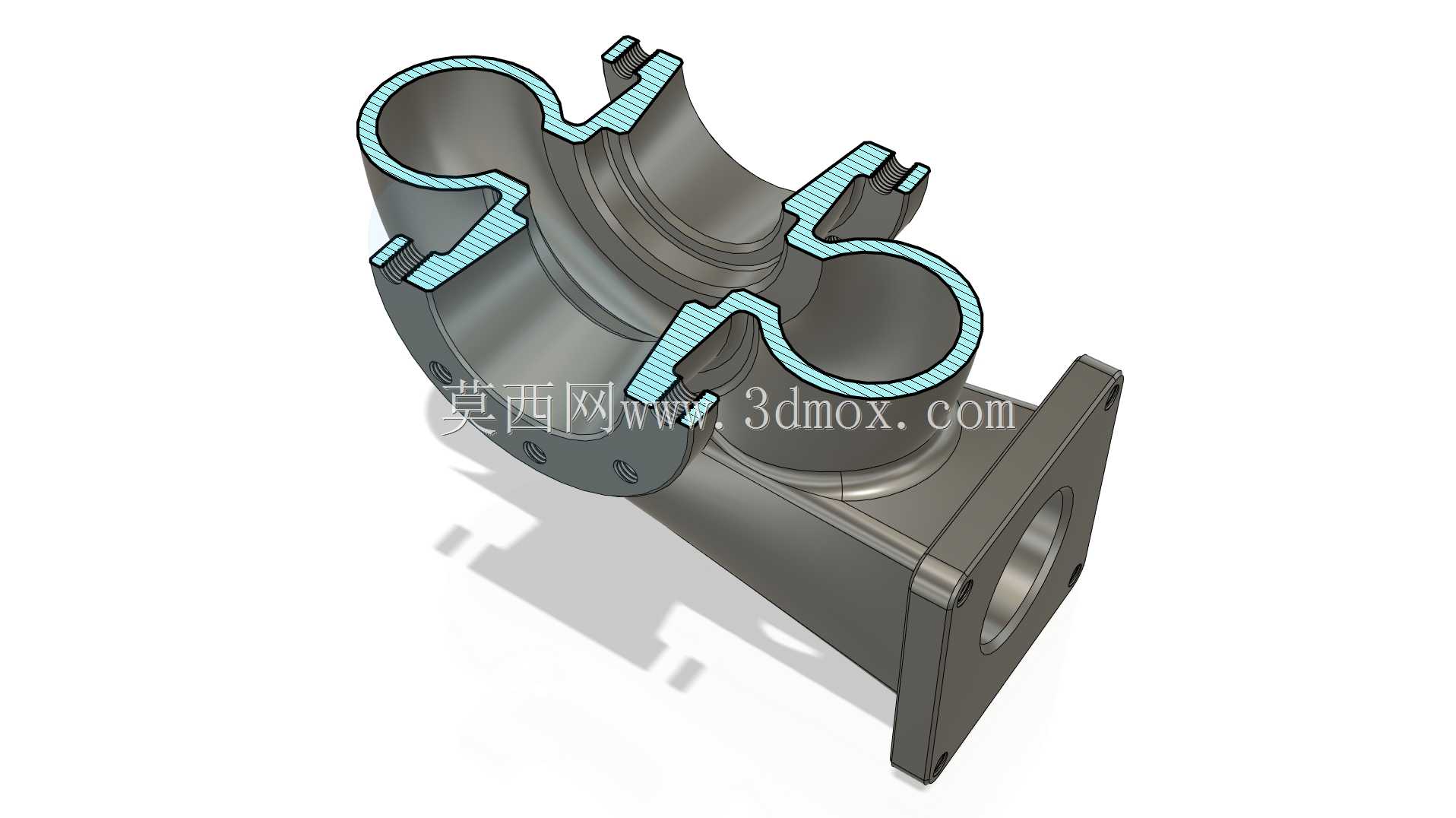

从设计思路上，这三款壳体都采用了无拔模斜度的流道内壁设计，建模时先通过一维仿真算出不同工况下的气流流速分布，再反向拟合流道的曲面轮廓，避免出现气流折角死角，三款壳体的出气法兰都统一采用标准凸面法兰结构，密封槽深度控制在2.2mm，适配通用的O型橡胶密封圈，不用单独开模做配套密封件。安装边界上，三款壳体的底部安装面都做了0.1mm的平面度公差要求，和中间体连接的止口采用H7/h6的配合公差，保证装配后叶轮和壳体的周向间隙均匀，避免出现扫膛问题。另外三款壳体的旁通阀安装座都做了集成式设计，不用额外焊接旁通阀支架，减少装配工序的同时也提升了结构强度，在最高1.8bar的增压压力下，壳体的最大变形量不超过0.08mm，完全满足持续高负荷运行的结构强度要求。

实际台架测试里，这三款壳体对应的增压器总效率比同规格常规壳体高4%到6%，低速工况下的增压响应速度提升了12%左右，在1200转的发动机转速下就能达到峰值扭矩的90%，适配的机型在高原环境下的功率衰减比自然吸气机型降低了35%以上，能满足海拔4500米地区的设备动力输出要求。建模过程中所有的安装孔位、配合尺寸都做了参数化关联，调整规格时只需要修改排量对应的流道参数，就能快速生成对应规格的壳体模型，大幅缩短同系列产品的开发周期。
