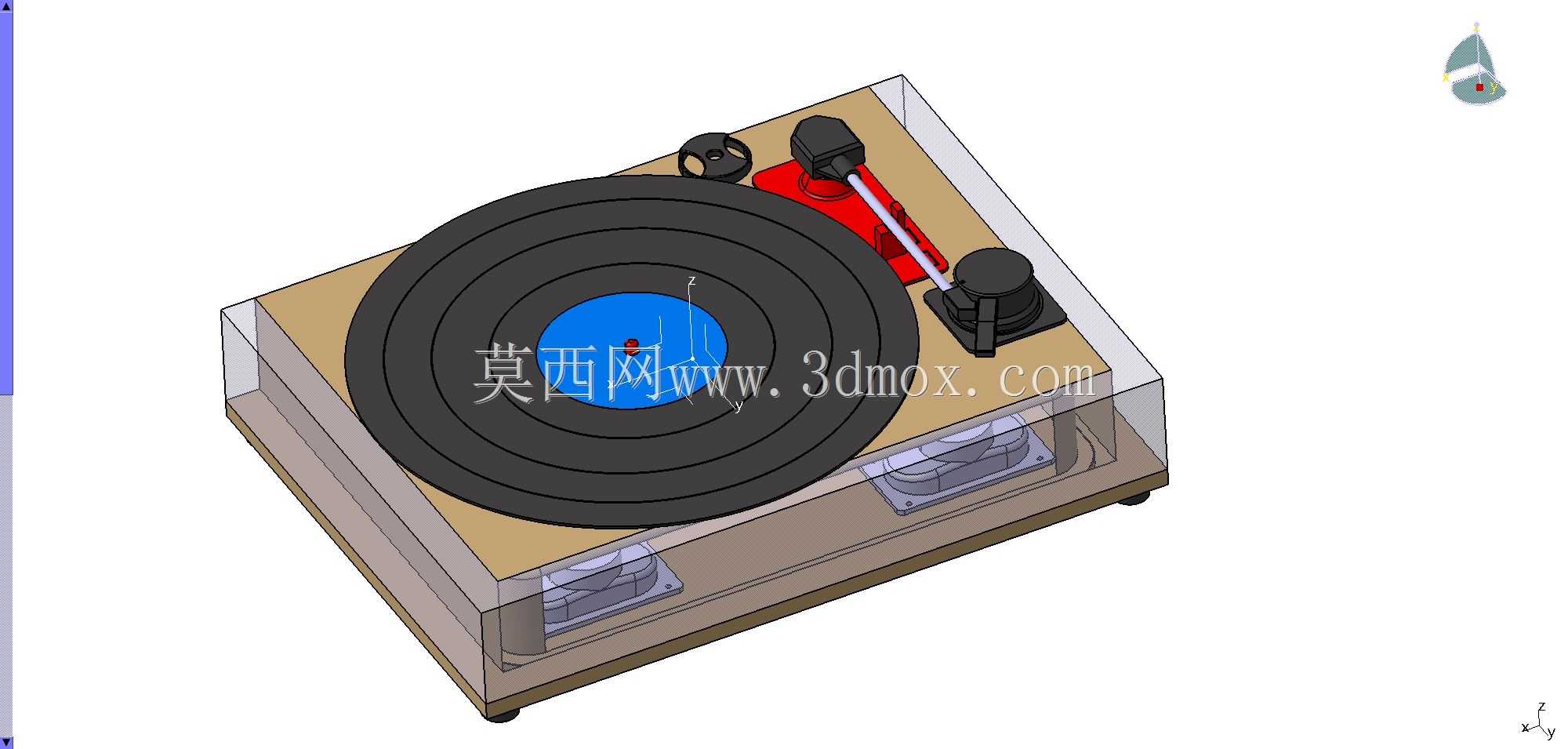

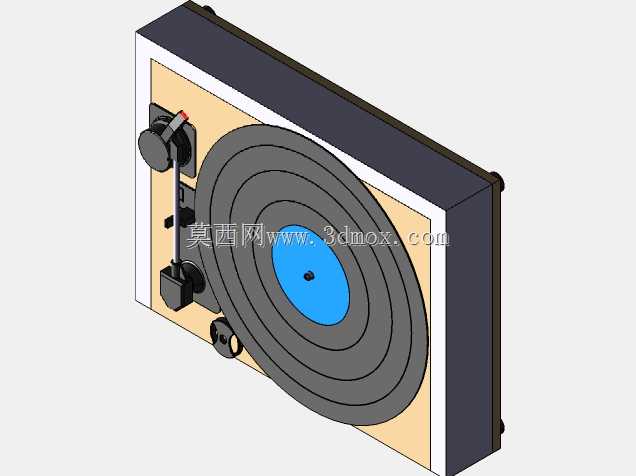

复古黑胶唱片机结构三维设计

这款黑胶唱片机的三维结构设计，首先围绕民用音频播放场景的实际使用需求展开，在结构排布上充分考虑了日常使用的操作便利性与运行稳定性。从实际应用场景来看，这类设备主要面向家庭音频播放、复古场景陈设、小型线下试听空间使用，结构设计需要兼顾唱盘转动的平稳性、唱臂循迹的精准度，同时还要控制整机的外形尺寸适配常规桌面摆放需求。

在功能特性的设计上，整机采用分层式结构布局，底部腔体预留了音频放大模块的安装空间，两侧对称布置的发声单元可以直接实现音频输出，无需额外搭配外置音箱，降低了使用场景的设备搭配门槛。上层台面作为唱盘的安装基准面，采用平整的硬质板材结构，保证唱盘转轴安装后的垂直度，避免唱盘转动过程中出现端面跳动，影响唱针读取音轨的精度。唱臂组件的安装座设置在唱盘侧方，安装位置经过反复校核，保证唱臂在整个循迹行程中，唱针的切向角误差控制在合理范围内，减少播放过程中的失真情况。唱臂的配重结构设置在尾端，可根据不同唱头的重量调整配重位置，实现合适的针压，避免针压过大损伤黑胶唱片，或是针压过小出现跳针问题。

设计思路上优先考虑了装配的便捷性与后期维护的便利性，整机的透明外罩采用插接式安装结构，无需额外工具即可拆卸，方便日常清洁唱盘、更换唱头操作。底部的支撑脚采用可调式结构，可根据摆放桌面的平整度调整高度，配合内置的水平校准参考结构，能够快速将整机调整至水平状态，保证唱盘转动时的重力分布均匀，避免长期偏载导致转轴磨损。控制旋钮布置在唱盘旁的台面上，分别对应转速切换、启停控制功能，操作位置符合日常使用的动作习惯，无需大幅度抬臂即可完成操作。

从外形尺寸与安装边界来看，整机的长宽尺寸控制在常规桌面摆放的合理范围内，高度方向包含外罩的总高度不会遮挡后方的桌面陈设，底部支撑脚的安装间距经过优化，保证放置在常规厚度的桌面时不会出现倾覆风险。内部的走线槽采用隐藏式设计，所有电气连接线都沿着腔体侧壁的走线槽布置，避免转动部件与线路发生干涉，同时也让内部结构更加整洁，方便后期检修时梳理线路。唱盘的驱动结构采用内置传动方式，传动部件隐藏在台面下方，既减少了外部灰尘对传动结构的污染，也避免了外露传动结构可能带来的操作安全隐患。

在细节结构处理上，唱盘表面采用防滑设计，保证黑胶唱片放置后不会随转动出现滑移，唱头架采用快拆结构，方便用户根据需求更换不同型号的唱头，适配不同材质的黑胶唱片播放需求。整机的边角都做了圆弧过渡处理，避免日常使用过程中磕碰划伤，透明外罩的边缘做了加厚处理，提升结构强度的同时也减少了共振带来的音质影响。底部腔体的散热孔设置在侧壁下方位置，既保证内部放大模块工作时的热量能够及时散出，也避免灰尘从上方直接落入腔体内部，延长内部电子元件的使用寿命。
