20mm规格直线导轨滑块三维结构

做非标设备设计的工程师，在搭建直线运动机构的时候，最先要敲定的就是直线导向部件的选型边界，这款20mm规格的直线导轨滑块，是日常做中小型自动化设备、汽车产线移栽机构、直线电机动子安装座时最常用的导向承载件。很多刚入行的设计师容易把直线轴承和光轴导向、导轨滑块导向的应用场景搞混，光轴配直线轴承的结构成本低，但是承载侧倾力矩的能力弱，适合轻载、对安装同轴度要求不高的上下料工位，而这种滚柱或者滚珠式的直线导轨滑块，能承受多方向的复合载荷，不管是垂直安装、水平倒装还是侧装，都能保持稳定的运动精度，不会出现卡滞、爬行的问题。

从实际安装的边界来看，这款滑块的安装孔位是按照20mm规格导轨的通用标准设计的，四个安装沉孔的孔距完全适配行业通用的安装尺寸，不管是替换现有设备上的同规格旧滑块，还是做新设备的结构设计，都不用重新调整安装板的孔位布局，能大幅减少设计阶段的重复校核工作量。滑块的端面预留了油嘴安装位，日常维护的时候可以直接通过油嘴注入润滑脂，不用拆解滑块就能完成润滑保养，适合长时间连续运行的产线设备，减少停机维护的时间。

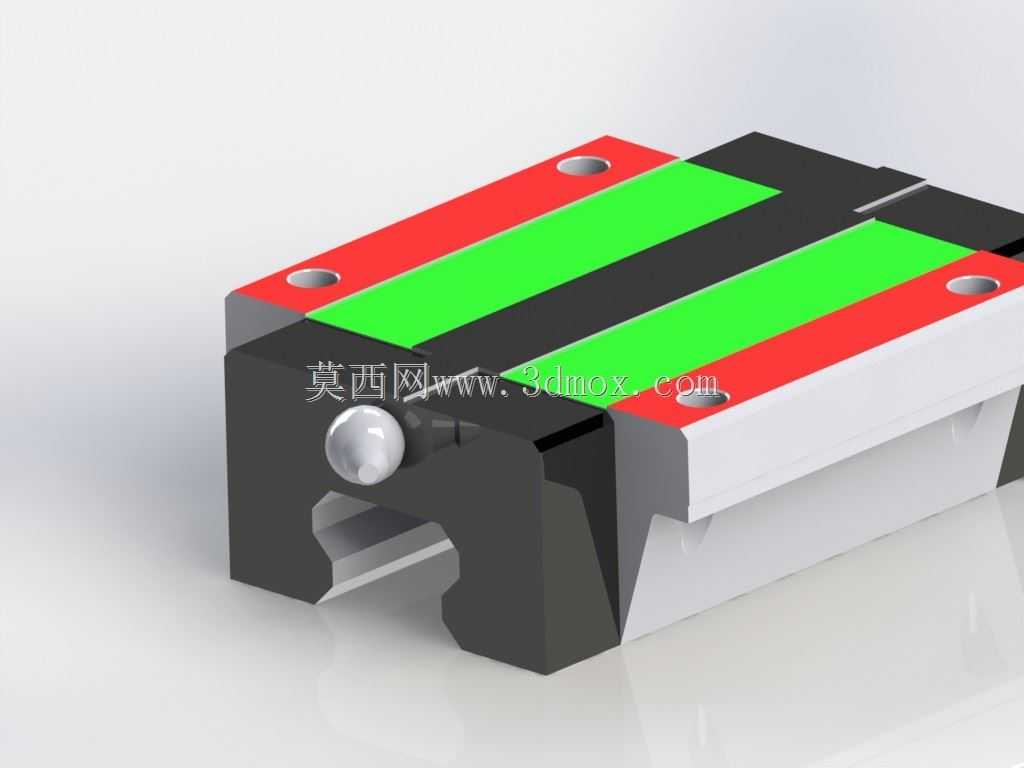

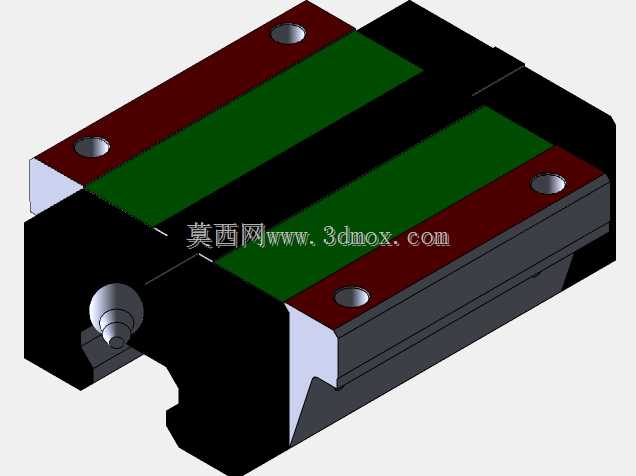

设计这个三维模型的时候，首先还原了滑块内部的滚道循环结构，虽然外观上看不到内部的滚珠回流通道，但是建模的时候把回流槽的位置、密封端盖的卡扣结构都做了还原，不是那种只有外形的空心模型，做机构运动仿真的时候，可以直接配合导轨模型模拟滑块的滑动行程，不会出现干涉报错的问题。滑块侧面的密封刮片结构也做了细节还原，实际使用的时候，这个刮片能刮掉导轨表面附着的切屑、灰尘，避免杂质进入滚道造成磨损，延长整套导向机构的使用寿命，很多低价模型会省略这个刮片的结构，做设备防护设计的时候就容易算错滑块的总宽度，导致和周边的钣金护板出现干涉。

从功能特性上来说，这款滑块的额定动载荷能满足大部分中小型移栽机构的负载要求，搭配同规格的直线导轨，运行的时候摩擦阻力小，启动的时候不会出现粘滞现象，哪怕是低速进给的工位，也能实现平稳的位移，不会出现爬行抖动的问题。在汽车零部件装配线的移栽工位，这种滑块常用来承载工装板做水平直线输送，因为能承受一定的偏载，哪怕工装板上的工件放置位置有轻微偏移，也不会出现滑块卡滞的情况；在直线电机的集成结构里，这种滑块直接作为动子的安装基座，把直线电机的动子和滑块固定在一起，导轨作为导向基准，能实现高速高精度的直线运动，比自己设计导向结构的精度稳定性高很多。

建模的时候特意把滑块的安装基准面做了明确的标识，实际加工安装板的时候，和滑块贴合的基准面需要做铣削加工，保证平面度要求，不然安装的时候会导致滑块滚道受力不均，缩短使用寿命。滑块的总高度、滑块端面到最近安装孔的距离这些尺寸，都按照实际产品的尺寸做了1:1还原，做结构布局的时候，可以直接把模型调入装配体，不用再额外核对安装空间，比如设计的时候要考虑滑块运行到行程端点的时候，会不会和端部的缓冲器、限位开关发生碰撞，用这个模型做干涉检查的时候，结果和实际装配的情况完全一致，不会出现设计完成后加工出来的零件装不上的问题。

很多设计师做选型的时候容易忽略滑块的预压等级，这个模型对应的是普通级预压的滑块，适合大部分没有超高精度要求的通用自动化设备，如果是用在机床进给、精密检测设备上，就需要选更高预压等级的滑块，不过安装尺寸是完全通用的，只是内部滚珠的预紧力有区别。另外滑块两端的密封端盖是工程塑料材质，建模的时候也还原了端盖和金属本体的配合间隙，做防护设计的时候，可以在端盖外侧额外加装金属防护刮板，用来应对切屑较多的机加工上下料场景，避免硬质切屑刮坏密封胶条。
