可换滤芯式压缩空气进气滤清壳体结构

　　在小型往复式空压机、便携内燃动力割草机这类对进气洁净度有基础要求、同时安装空间局促的通用动力设备上，进气滤清部件的设计往往需要在过滤效率、安装便捷性、维护成本三者间找到平衡，这款两件式可换滤芯空气滤清器壳体，正是针对这类场景做的结构优化。从实际使用场景来看，这类小型滤清单元常被用在排量0.7-1.2立方每分钟的微型空压机进气端，也可适配小功率内燃草坪修剪设备的进气系统，部分工况下还能作为低压气动系统的末端排气消声元件使用，靠内部滤芯的多孔结构耗散排气脉动噪声，同时拦截排气带出的少量油污杂质。

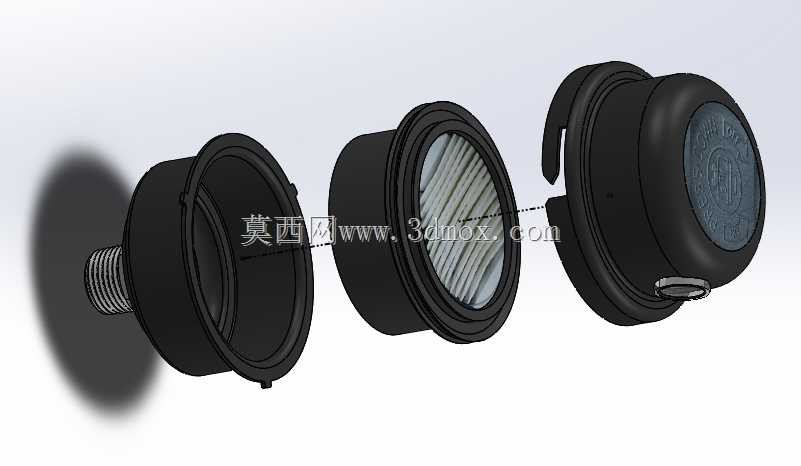

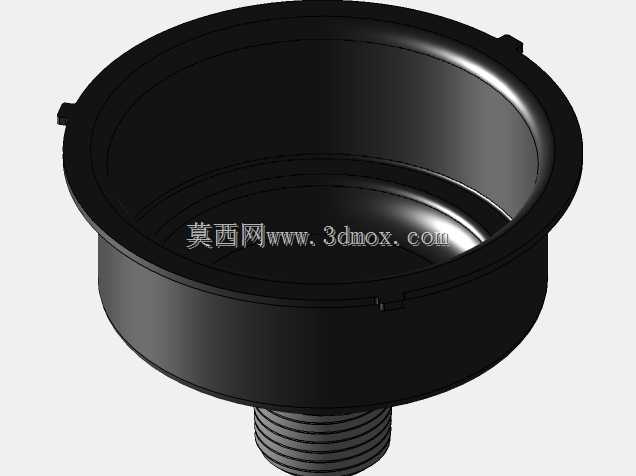

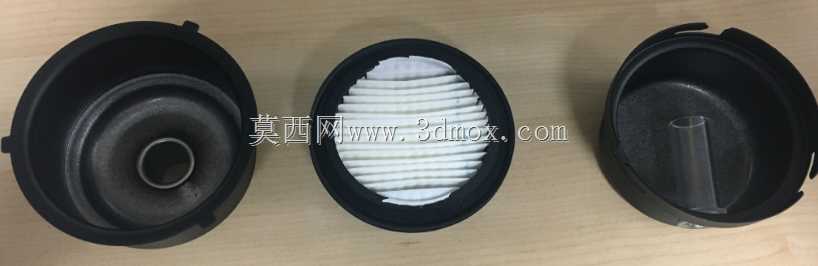

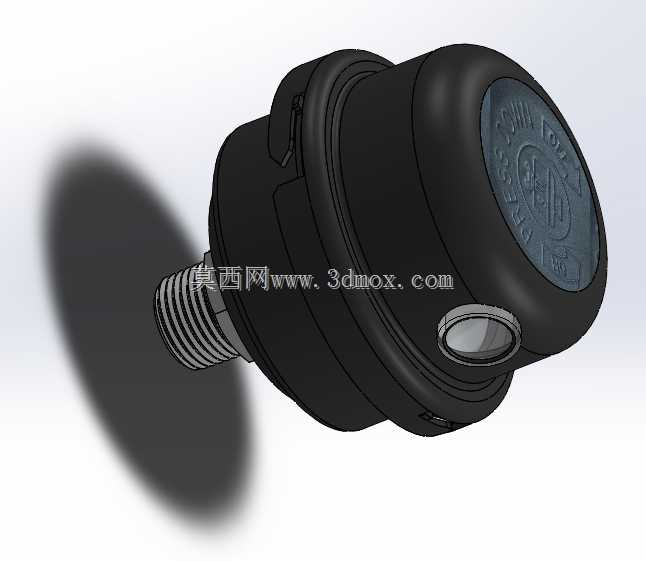

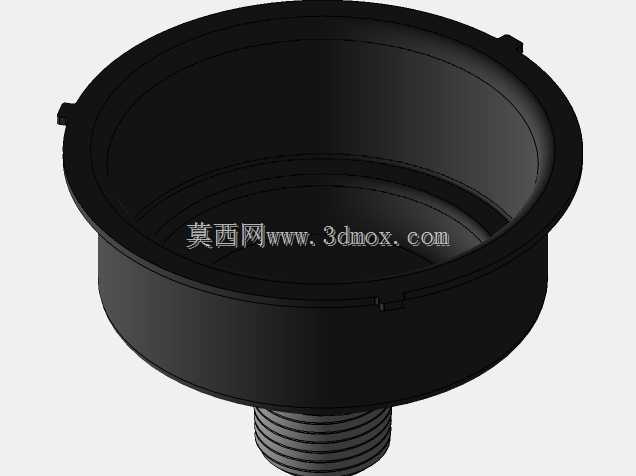

　　结构设计上采用上下两件对合的壳体形式，没有采用传统的多螺栓紧固结构，而是在壳体结合面做了周向均布的卡扣式锁紧结构，日常更换滤芯时不需要额外工具，徒手即可掰开上下壳体取出旧滤芯，更换完成后对准卡扣按压到位即可完成密封，相比螺纹旋合或者螺栓压紧的结构，维护效率提升明显，也避免了野外作业时工具丢失导致无法维护的问题。壳体进气端采用1/2"MNPT外螺纹接口，这个接口尺寸是小型气动系统、微型空压机进气口的通用规格，安装时直接在设备进气螺纹孔上缠绕密封生料带，将壳体螺纹端旋入即可完成固定，不需要额外设计安装支架，螺纹接口的同轴度公差控制在0.1mm以内，旋入后不会出现偏斜导致的密封失效问题。

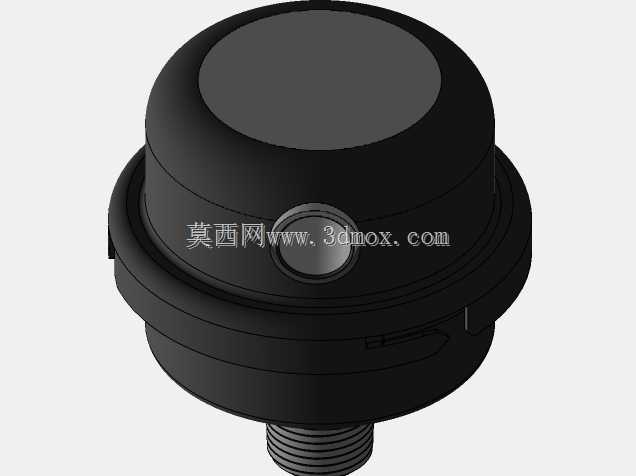

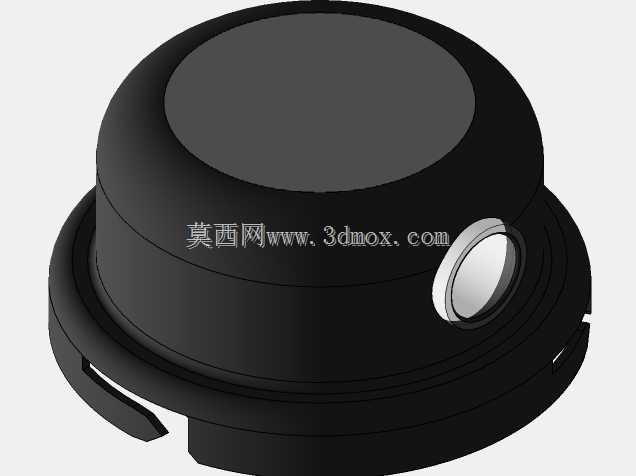

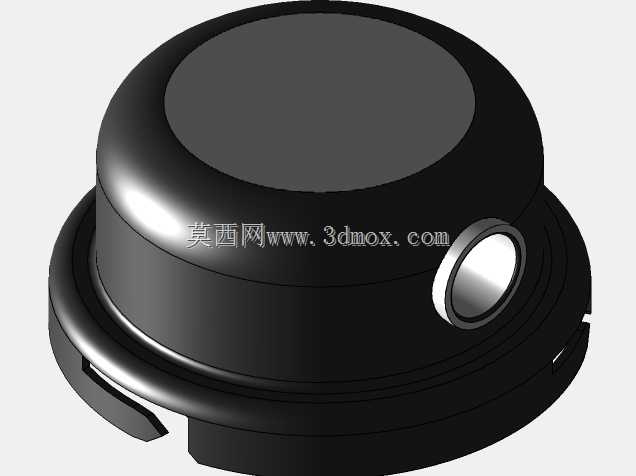

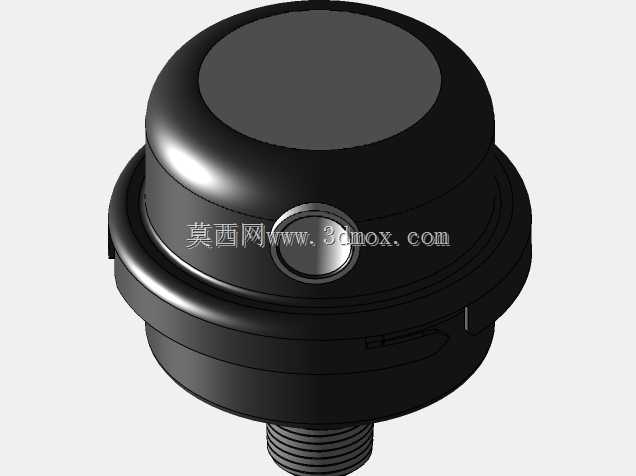

　　壳体的外形采用圆润的鼓式结构，最大外径控制在80mm左右，轴向总长度（不含螺纹接口）约65mm，安装后突出设备安装面的尺寸不到70mm，在紧凑的设备舱内不会和周边的管路、散热片产生干涉，壳体侧壁预留了透明的观察视窗，日常巡检时不需要拆开壳体，就能直接观察内部滤芯的污染程度，判断是否需要更换，避免了过度维护或者滤芯堵塞未及时更换导致的进气阻力过大、设备功率下降问题。壳体上端面做了凹陷的标识区，可以模压产品型号、流向标识、维护提示等信息，不会因为长期摩擦导致标识磨损脱落。

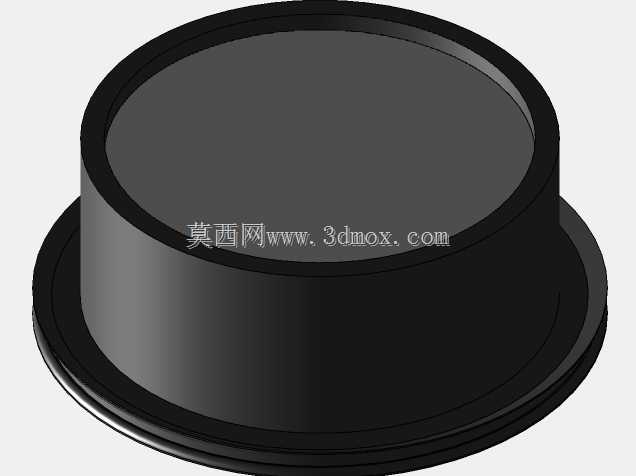

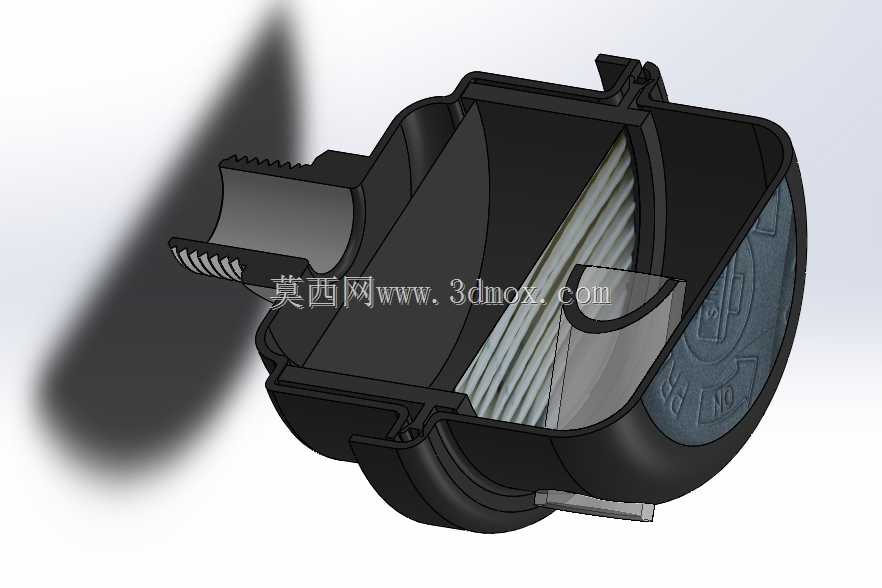

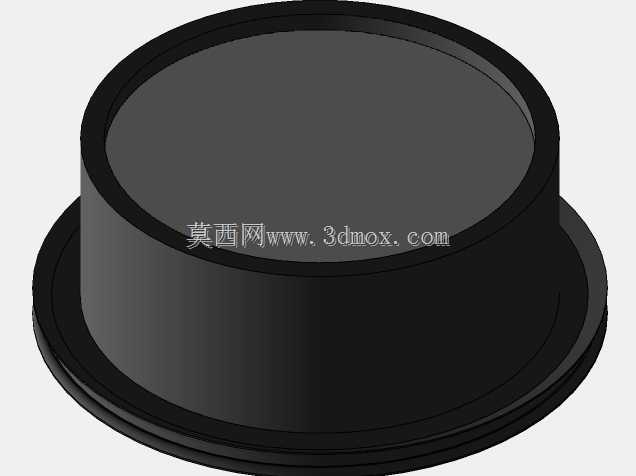

　　密封设计上，上下壳体的结合面做了一圈内嵌的密封槽，装配时配套的橡胶密封圈会嵌入槽内，卡扣锁紧后密封圈的压缩量控制在25%-30%之间，既能保证户外雨天使用时雨水不会从结合面渗入壳体内部打湿滤芯，也不会因为压缩量过大导致卡扣长期受力出现疲劳断裂。滤芯采用适配的专用型号，和壳体内腔的定位筋完全贴合，不会因为设备运行的振动出现滤芯移位，导致未经过滤的空气从侧边缝隙直接进入设备内部，造成气缸、活塞环的异常磨损。

　　作为排气消声器使用时，只需要将螺纹接口接入设备的排气口，内部的滤芯可以打散排气的脉冲气流，降低排气噪声10-15分贝左右，满足小型设备的户外作业噪声要求，同时壳体的耐温范围覆盖-20℃到80℃，可以适配大多数通用动力设备的排气温度工况，不会因为长期接触高温排气出现壳体老化变形的问题。整个壳体的壁厚设计均匀，基本保持在2.5mm左右，采用注塑工艺成型时不会出现缩痕、翘曲等缺陷，批量生产的尺寸一致性好，装配时不需要额外修配即可满足互换性要求，适合通用动力设备的大批量配套使用。
