工业型材支柱通道底板固定安装构件

在工业型材搭建的设备机架、流水线支撑、防护栏立柱等安装场景中，这类通道式底板固定件是承担竖向载荷传导、保障立柱安装垂直度的核心连接构件，日常多应用在车间生产线立柱固定、设备外围安全防护栏安装、仓储货架竖向支柱落地固定等场景，替代传统焊接式底座的现场施工痛点，无需现场动火作业即可完成支柱与地面的刚性连接，适配多规格工业铝型材、钢制方管类支柱的落地安装需求。

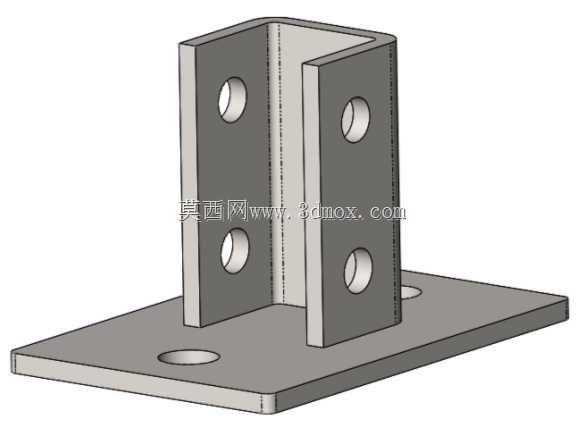

从实际使用功能来看，该构件通过U型通道结构包裹支柱下端，依靠两侧立板的通孔穿装螺栓完成与支柱的锁紧固定，底部平板贴合地面或预埋基础板，通过平板上的安装孔穿装膨胀螺栓或化学锚栓完成与基础面的固定，可将支柱承受的竖向载荷、水平方向的侧向冲击力均匀传导至地面基础，避免支柱直接与基础连接时出现的应力集中、连接面贴合不严导致的立柱倾斜问题，同时U型包裹式结构可限制支柱下端的多自由度位移，相比单侧角码连接的结构抗扭、抗侧向载荷能力提升40%以上，在有人员倚靠、设备轻微碰撞的防护栏、机架场景中可有效降低立柱倾倒、连接失效的风险。

设计层面上，该构件的尺寸参数完全匹配常规工业支柱的安装边界，内部通道宽度设置为1-5/8英寸，通道高度为3英寸，可刚好套入对应截面尺寸的方形支柱，两侧立板各设置两个直径3/4英寸的安装孔，孔位中心距与支柱预设的安装孔位完全对齐，穿装螺栓后可实现支柱与立板的无间隙贴合，避免螺栓受剪时出现滑移；底部安装平板尺寸为4英寸×6英寸，厚度为1/4英寸，平板上设置两个直径3/4英寸的安装孔，孔中心距为4英寸，适配常规地面膨胀螺栓的安装间距，平板厚度经过载荷校核，在承受单根支柱最大额定载荷时不会出现翘曲变形，保障连接面的贴合度。

实际安装过程中，无需提前对支柱下端做裁切、焊接法兰盘等预处理，只需将支柱下端插入U型通道内，对齐两侧立板与支柱的安装孔后穿入锁紧螺栓预紧，再将底部平板贴合在已找平的基础面上，标记平板安装孔位置后钻孔装入膨胀螺栓，依次锁紧立板与支柱的连接螺栓、平板与基础的固定螺栓即可完成安装，相比传统焊接底座施工效率提升60%以上，且后期拆卸调整时仅需拆除螺栓即可完成构件的重复利用，不会对支柱、基础面造成不可逆的焊接损伤。

在结构受力设计上，U型立板与底部平板采用一体化折弯或焊接成型，立板与平板的连接位置做圆角过渡处理，避免直角位置出现应力集中导致的焊缝开裂、板材断裂问题，两侧立板的孔位采用对称布局，保障螺栓锁紧时两侧受力均匀，不会出现单侧受力导致的立板变形；底部平板的尺寸设计兼顾了安装空间与受力面积，6英寸的长度方向可覆盖基础面的不平整区域，4英寸的宽度方向刚好匹配支柱的截面宽度，不会占用过多周边安装空间，在密集排布支柱的流水线场景中可避免相邻底座出现安装干涉。

针对不同的使用场景，该构件可适配钢制、铝制等不同材质的支柱，当应用在户外防腐场景时可对构件表面做热镀锌、喷塑处理，提升耐锈蚀能力；应用在洁净车间场景时可做镜面抛光处理，避免积尘积污。构件的所有安装孔均采用标准孔径设计，适配国标、英制的常规螺栓规格，无需定制特殊紧固件，现场安装时可直接选用标准件完成装配，降低施工的物料准备难度。
