船用MAXI型按压式绝缘保险丝座结构

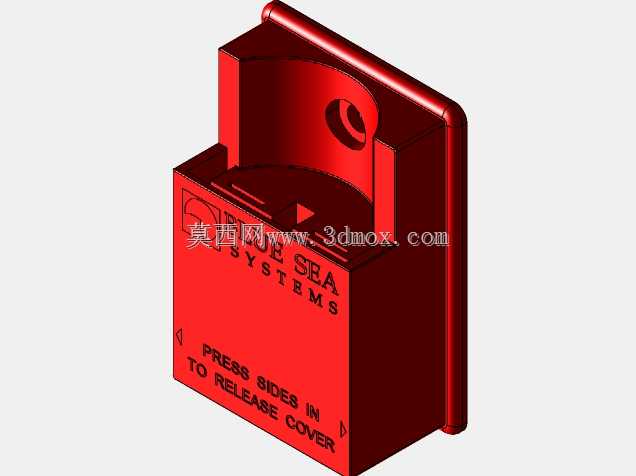

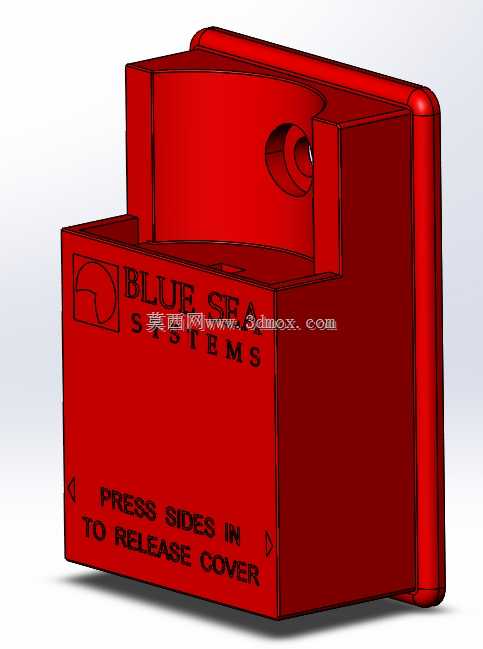

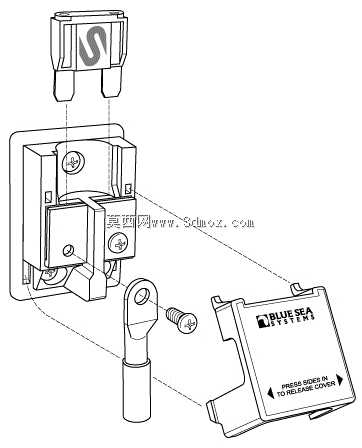

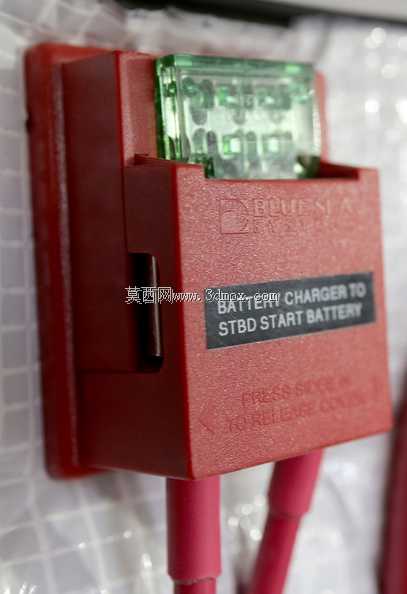

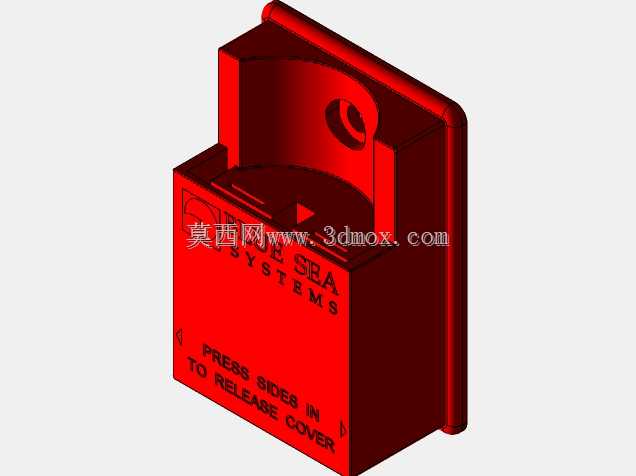

这款保险丝座的设计完全围绕船舶低压直流配电场景的严苛要求展开，毕竟船舶舱内空间紧凑、布线环境复杂，还要应对航行中的振动、盐雾侵蚀风险，常规车用保险丝座根本满足不了使用要求。从结构上看，它采用扣合式端盖设计，侧面标注的按压提示直接对应解锁结构，检修时只需按压两侧卡扣即可掀开上盖，不需要额外工具，在舱内狭窄的操作空间里，哪怕戴着手套也能快速完成保险丝更换，比传统螺丝固定的保险座节省至少一半的检修时间。端盖和底座的绝缘结构完全覆盖所有导电部件，符合船用电气的绝缘防护要求，哪怕舱内出现凝露、少量溅水的情况，也不会出现导电部件外露引发的短路风险，适配最高32V的直流配电系统，覆盖船舶上大部分低压辅助设备、照明、导航附属设备的电路保护需求。

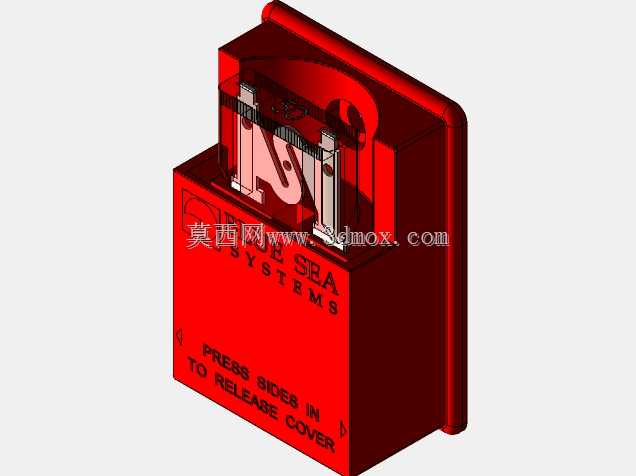

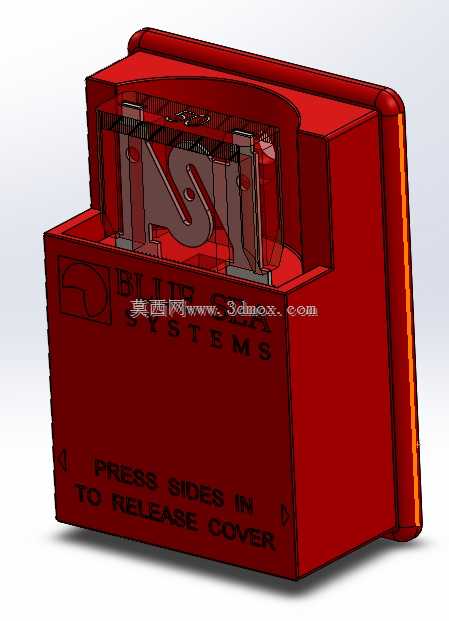

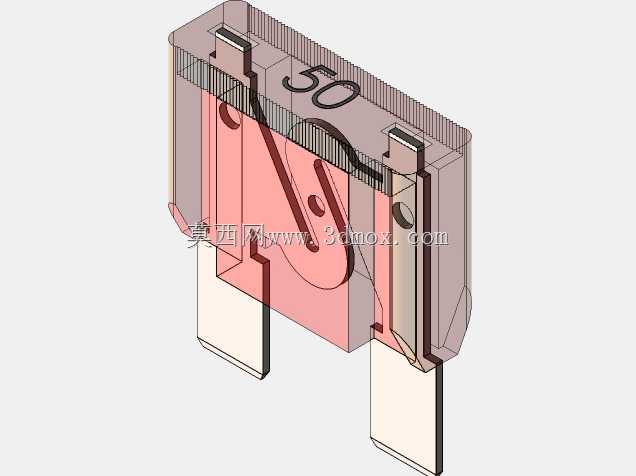

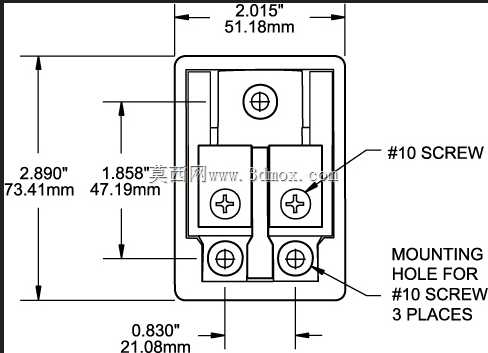

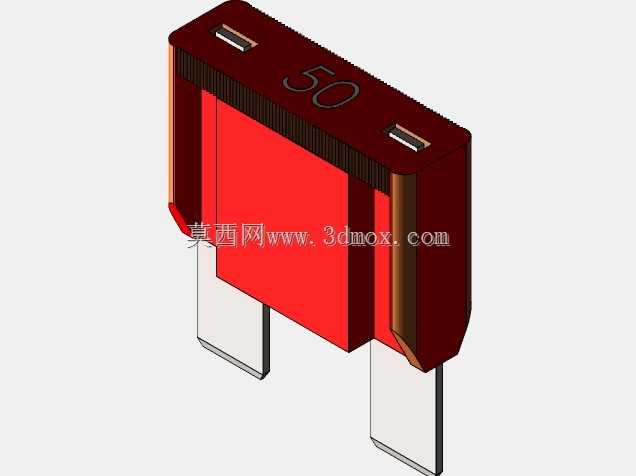

从安装边界来看，这款保险座支持侧面和底部两种导线进线方式，适配18-4AWG线径的导线，不管是贴舱壁安装还是嵌入配电板安装，都能灵活调整走线方向，不会出现线缆弯折半径不足的问题。固定位预留了3个#10规格的螺钉安装孔，孔位分布做了防呆设计，不会出现装反的情况，安装后整体贴合安装面，在船舶持续振动的工况下也不会出现松脱移位。内部的刀片式保险丝连接结构做了冗余接触设计，红色50A规格的上盖采用半透明材质，不需要拆开上盖就能直接观察内部保险丝的连接状态和熔丝通断情况，日常巡检时一眼就能判断电路状态，不用逐个拆盖检查，大幅降低船舶电气系统的日常维护工作量。

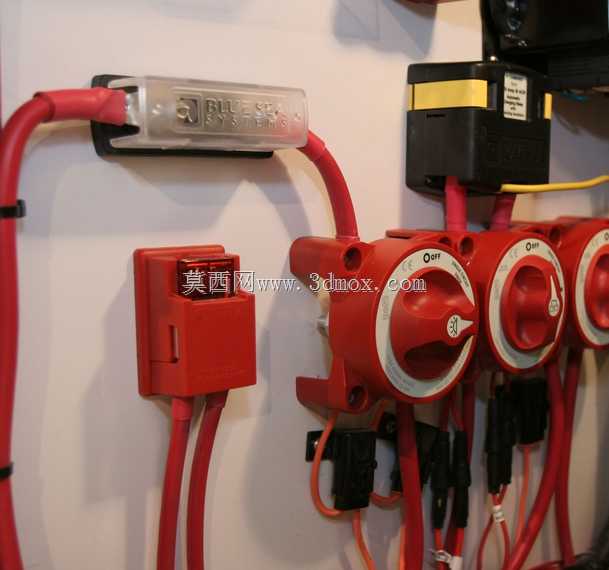

设计过程中重点考虑了大电流工况下的接触可靠性，30A到80A的电流覆盖范围，能匹配不同功率等级的船载设备，导电连接部位的接触压力经过反复校核，不会因为航行中的持续振动出现接触不良、发热打火的问题。外壳采用耐候性绝缘材质，能抵御盐雾、油污的侵蚀，长期在舱内高温、高湿的环境下也不会出现材质脆化、绝缘性能下降的问题。整体外形做了圆角处理，没有尖锐棱角，在舱内布线、检修时不会刮伤线缆外皮或者操作人员，侧边的加强筋结构既提升了外壳的结构强度，又不会额外增加太多安装占用空间，在寸土寸金的船舶配电舱内，这种紧凑化的设计能有效节省配电板的安装空间，方便和断路器、接线端子排等其他配电元件紧凑排布。

不同于普通工业场景的保险丝座，这款产品的卡扣结构做了防松脱设计，扣合后会有明显的到位反馈，哪怕遇到船舶大幅度颠簸，端盖也不会意外松脱导致内部导电部件外露。进线部位的预留空间足够大，压接好端子的导线可以顺利接入，不需要过度弯折线缆，能有效降低线缆根部断裂的风险。内部的保险丝定位槽做了公差适配，不同品牌的同规格MAXI保险丝都能顺利装入，不会出现尺寸不匹配卡滞或者接触松动的问题，后期更换备件时不需要限定特定品牌，降低船舶运营的备件储备成本。
