90度电动伸缩执行器结构设计方案

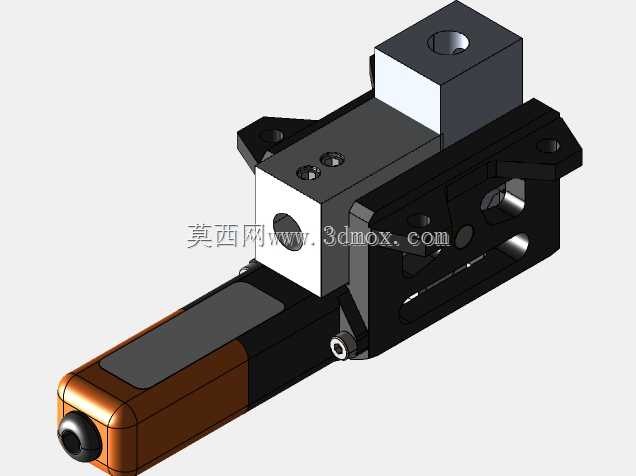

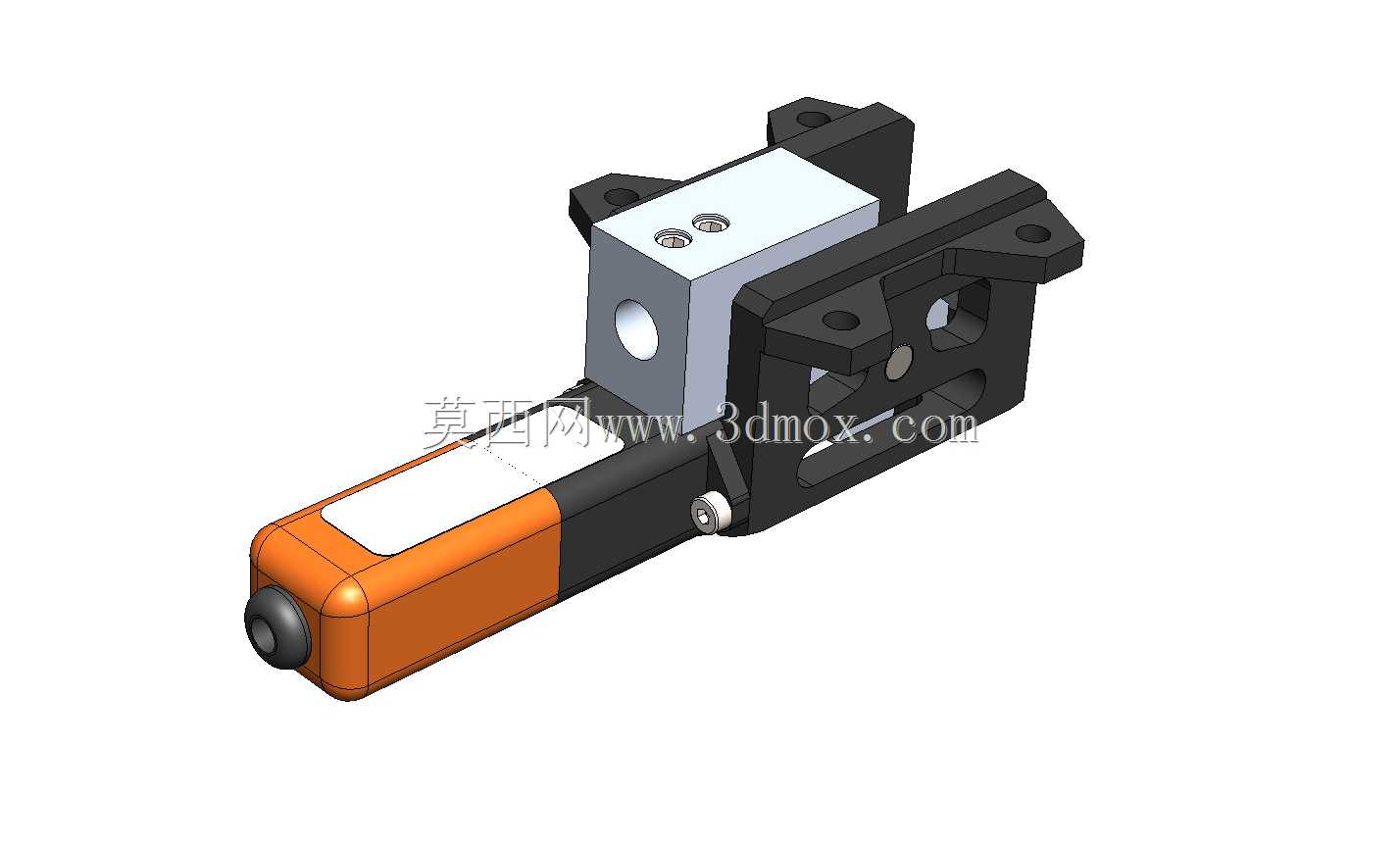

在自动化产线的工位切换、小型工装的自动避让、检测设备的探头进给场景里，这类带90度转向布局的电动伸缩部件，往往承担着小行程精准推拉、工位间物料转接的核心作用，区别于直线布局的常规电缸，它把驱动单元和执行输出端做了垂直排布，能在狭窄的安装空间里完成直线伸缩动作，不需要额外加装转角传动组件，大幅压缩了安装所需的平面空间。从结构设计逻辑来看，这款部件把驱动电机部分做了集成式封装，橙色的握持式壳体内部容纳了驱动电机、减速齿轮组与位置反馈元件，和黑色的安装基座呈90度垂直连接，输出端的方形滑动块沿着基座内部的导轨做直线往复运动，滑动块上预留的两个安装螺孔，可以直接固定推块、夹爪或者检测探头等末端执行件，不需要额外设计转接法兰，减少了装配累积误差。安装基座上的四个带沉台的安装孔，分布在基座的两个对角凸台上，安装时可以从基座正面直接穿入螺栓固定在设备安装板上，沉台设计能让螺栓头完全没入基座表面，不会和滑动块的运动路径产生干涉，滑动块的侧面预留的圆形通孔，是用来安装位置触发挡片的，配合设备上的光电传感器就能实现伸缩行程的两端限位，不需要在部件外部额外加装限位支架。实际选型应用时，要注意它的安装边界：垂直布局的驱动段长度方向和伸缩运动方向呈90度，安装时需要在安装板的侧方预留出驱动单元的放置空间，不能像直线电缸那样只预留轴向安装空间；伸缩行程的设计覆盖了小行程推拉的常用需求，滑动块和基座之间的导向面做了耐磨处理，长期往复运行不会出现导向间隙变大的问题，驱动部分的封装壳体做了圆角处理，在设备维护时不会划伤操作人员，同时壳体上的平面区域可以粘贴标识标签，标注部件的工位编号与运动方向，方便现场运维人员快速识别。在3C电子组装产线里，这类部件常用来做测试工位的探头进给，当工装载具带着产品到达测试位后，伸缩部件带动测试探针伸出接触产品测试点，测试完成后缩回避让载具流转，因为整体体积小巧，能在密集排布的测试工位里并排安装多组，不会出现相邻部件的空间干涉；在小型包装设备里，它可以用来做标签的顶出定位，或者小包装盒的侧向推齐动作，90度的布局能让驱动部分藏在安装板的下方，只让伸缩输出端露出在工作台面，让台面布局更整洁，不会有突出的驱动部件影响物料输送。设计这款部件的三维模型时，优先考虑了装配的工艺性：所有的连接螺栓都采用统一规格的内六角螺栓，装配时不需要频繁更换扳手工具；滑动块和内部传动丝杆的连接采用了浮动接头结构，能抵消少量的安装同轴度误差，避免丝杆运行时出现憋劲的问题；基座上的导向槽和滑动块的配合间隙控制在合理范围，既保证运动顺畅，又不会出现过大的横向窜动，保证末端执行件的重复定位精度。驱动单元和基座的连接位置做了密封槽设计，可以加装薄型密封垫，防止车间里的粉尘、切削液进入内部传动结构，延长部件的使用寿命，尾部的出线位置做了圆角护线结构，避免线缆长期弯折出现外皮破损的问题。和气动伸缩缸相比，这款电动伸缩部件不需要搭配气源管路与电磁阀，只需要接电和控制信号就能运行，在没有集中气源的小型设备上使用更方便，同时伸缩的位置可以通过电控信号做微调，不需要像气缸那样通过调节节流阀或者硬限位来调整行程位置，调试效率更高。在做设备布局设计时，可以直接调用这个三维模型做空间干涉检查，验证安装位置是否和周边的工装、输送线、其他运动部件产生碰撞，尤其是要注意驱动单元侧方的预留空间，不能被其他固定部件挡住，影响后期的维护拆装；滑动块伸出到最大行程时，末端的安装面到基座端面的距离要和所需的推程匹配，避免出现行程不足或者伸出过长碰撞其他结构的问题。
