DME标准直衬套注塑模具导向配件

　　在注塑模具的导柱导套导向系统里，直衬套是承担滑动导向、保障动定模合模精度的核心配套零件，这类DME标准直衬套广泛应用于各类卧式注塑机配套的注射成型模具中，从日常消费电子外壳模具到汽车内饰件注塑模具，只要采用标准模架的导柱导向结构，都会用到同系列的直衬套产品。不同于带法兰的衬套需要额外预留沉台安装空间，直衬套采用通体等外径的圆柱结构，安装时直接压入模架对应位置的安装孔内，不需要额外加工沉孔，对于模架安装空间紧凑、模板厚度有限的小型模具来说，这种结构能有效减少模板的加工量，同时避免沉台加工带来的位置精度误差。从实际使用场景来看，直衬套的核心作用是和导柱配合形成滑动副，在模具反复开合模的过程中，为动模部分提供精准的运动导向，

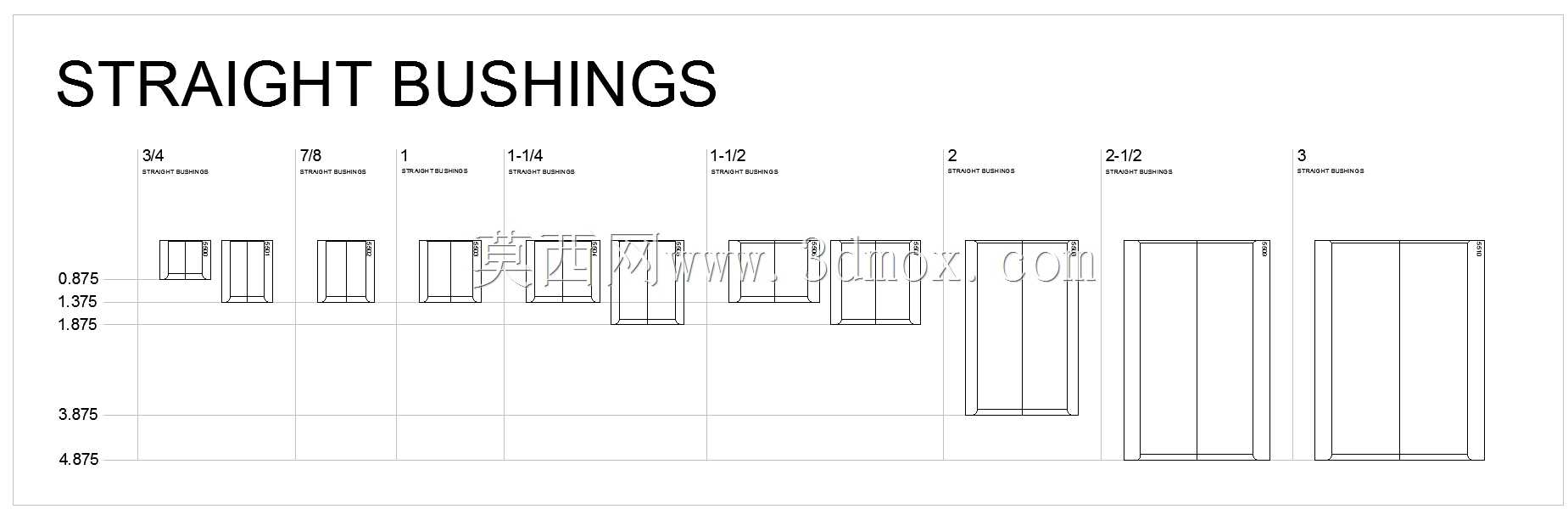

　　避免动定模合模时出现型腔错位，防止产品出现飞边、壁厚不均等成型缺陷，同时还能承受合模过程中产生的侧向偏移力，保护型腔、型芯等核心成型零件不会因为错位发生碰撞损坏。设计这类直衬套的时候，首先要考虑的是和标准导柱的配合公差，内孔和导柱的配合一般采用间隙配合，保证滑动顺畅无卡滞，同时间隙值控制在合理范围内，避免导向精度不足；外圆和模架安装孔采用过盈配合，压入后不会因为反复滑动出现松脱移位。从尺寸覆盖范围来看，该系列直衬套适配不同规格的标准导柱，对应不同的模具大小，从小型精密模具到大中型注塑模具都能找到对应规格的产品，不同规格的衬套长度根据模架的模板厚度做了梯度划分，安装时只需要保证衬套压入后端面和模板表面齐平，

　　不会突出模板表面影响合模即可。衬套的材质一般选用优质轴承钢，经过淬火处理后表面硬度达到较高水平，内孔经过精密磨削加工，表面粗糙度极低，和导柱配合滑动时磨损量极小，能有效延长模具的维护周期，减少生产过程中的停机更换频次。在模具装配过程中，直衬套的压入需要采用专用工装，保证压入过程中衬套保持垂直，不会出现倾斜导致内孔和导柱不同轴，压装完成后需要使用对应规格的导柱进行试配，保证滑动顺畅无阻滞，必要时可以对衬套内孔进行研磨处理，达到最佳的配合状态。对于需要长期连续生产的注塑模具来说，直衬套的润滑也十分关键，部分衬套内孔会设计油槽结构，存储润滑脂，在长期滑动过程中持续提供润滑，降低摩擦系数，减少磨损。不同于定制化的非标准导向件，

　　这类标准直衬套可以直接替换同规格的损坏零件，不需要重新测绘加工，能大幅缩短模具维修的时间，降低生产停机带来的损失。在模具设计选型阶段，工程师需要根据模具的重量、合模行程、导柱直径来选择对应规格的直衬套，保证衬套的长度能满足合模过程中的导向啮合长度要求，避免导柱在衬套内的啮合长度过短导致导向刚度不足，出现导柱变形、衬套磨损加剧的问题。从安装边界来看，直衬套的安装孔需要保证孔的圆柱度、垂直度符合设计要求，孔的表面粗糙度也要控制在合理范围，保证压入后衬套和模板结合紧密，不会出现松动。在多板模的结构中，比如细水口模具，还会在脱料板、水口板等位置安装同系列直衬套，为各个模板的运动提供导向，保证开模过程中各个模板按设定顺序平稳运动，不会出现卡滞。这类直衬套的结构简单，没有复杂的外形特征，加工工艺成熟，质量稳定性高，是注塑模架中应用最广泛的导向配件之一，不管是标准模架的原厂配套，还是模具后期维修更换，都是首选的标准配件。在实际生产中，很多模具故障都是因为导向衬套磨损、松动导致的合模错位，选用符合标准的优质直衬套，能从基础配件层面提升模具的运行稳定性，降低生产过程中的不良率，减少模具维护成本。
