DME英制顶针肩部注塑模具标准件

　　在注塑模具的量产运行环节里，顶出机构的动作可靠性直接决定了成型周期的稳定性与塑件外观质量，英制规格的肩部顶针作为适配DME标准模架的常用顶出元件，广泛应用于出口模具、外资品牌指定标准的注塑生产场景中，覆盖消费电子外壳、汽车内饰小件、精密塑料结构件的成型顶出工序。这类带肩部结构的顶针和普通直身顶针的核心差异，在于头部的轴肩结构可以在顶针板的安装沉孔内形成轴向定位，避免顶针长期往复动作后出现轴向窜动，尤其是在顶出行程较长、顶出频率较高的高速注塑工况下，轴肩的限位作用能大幅降低顶针断裂、顶出位置偏移的故障概率。从实际使用场景来看，这类顶针常布置在塑件的筋位背面、安装柱周边等不影响外观的结构区域，配合顶针板的同步动作将冷却定型后的塑件从型腔内壁平稳推出，避免顶出力集中在塑件薄壁区域造成顶白、顶穿等成型缺陷。

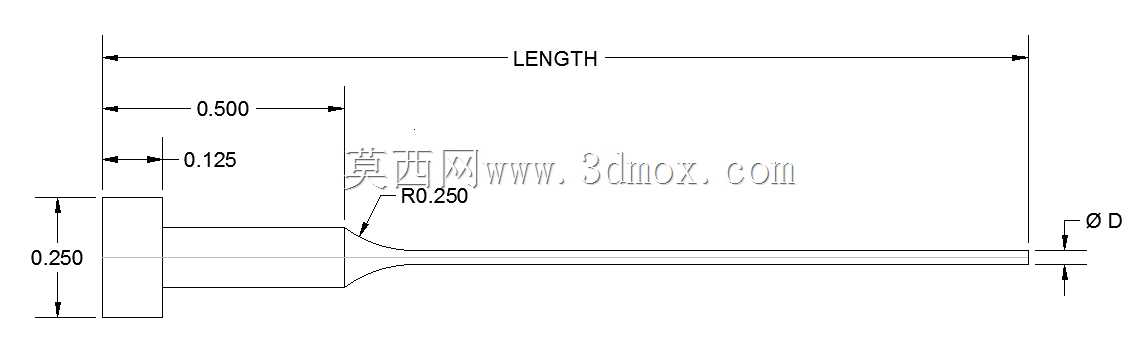

　　设计这类顶针的三维结构时，首先要匹配模架上的顶针安装孔公差，轴肩部分的直径与厚度需要对应顶针板上的沉孔尺寸，保证安装后轴肩端面和沉孔底面完全贴合，不会出现装配间隙导致顶出动作卡顿。杆身部分的直径公差需要控制在滑动配合的合理区间，和模板上的顶针过孔保持合适的间隙，既不能间隙过大出现飞边溢料，也不能间隙过小导致热胀后出现卡滞。图中标注的R0.250过渡圆角是结构设计的关键细节，这个圆角连接轴肩和杆身，能大幅降低往复动作过程中的应力集中，避免顶针在频繁受冲击的工况下从轴肩根部断裂，很多现场出现的顶针早期断裂故障，往往就是忽略了这个过渡圆角的加工要求，导致应力集中在截面突变位置。

　　从安装边界尺寸来看，轴肩部分的直径为0.500英寸，厚度为0.250英寸，轴肩端面到圆角起始位置的距离为0.125英寸，这个尺寸段是和顶针板沉孔深度匹配的关键尺寸，安装时需要保证顶针装入后，杆身部分伸出型芯面的高度和型腔深度匹配，合模状态下顶针端面和型芯面保持齐平，不会出现凸起或者凹陷影响塑件表面质量。杆身末端的直径D是对应不同规格的核心参数，不同的杆径对应不同的顶出力承载能力，小直径规格适合顶出窄筋位等空间受限的位置，大直径规格适合顶出接触面积较大的结构区域，选型时需要根据单个顶针需要承受的顶出力计算杆径，避免顶出力超过杆身的屈服强度出现弯曲变形。

　　在模具装配调试环节，这类肩部顶针的安装需要先在顶针板上加工对应尺寸的沉孔，沉孔的深度公差需要控制在合理范围，保证所有顶针装入后轴肩都能被沉孔完全压紧，不会出现个别顶针浮动的情况。杆身穿过模板的过孔需要和顶针安装孔保持同轴，同轴度偏差过大会导致顶针动作时出现偏磨，长期运行后会出现飞边或者顶针拉伤的问题。在模具日常维护中，需要定期给顶针表面涂抹耐高温润滑脂，减少杆身和模板孔之间的滑动摩擦，尤其是在加工加玻纤的塑料原料时，玻纤碎屑容易进入顶针配合间隙造成磨损，定期润滑和清理能有效延长顶针的使用寿命。另外在顶针长度修配时，不能磨削轴肩端面，只能修磨杆身的顶端端面，避免破坏轴肩的定位精度，导致顶针安装后出现高度差，影响塑件的顶出平稳性。
