DME英制直身注塑模具顶针组

这套直身顶针是注塑模具开模环节的核心推出零件，主要适配英制规格的DME标准模架，在注塑生产流程里承担着将冷却定型后的塑胶制品从模具型腔中平稳顶出的作用，避免制品粘模导致的变形、拉伤问题，是注塑模具量产过程中消耗量较大的易损标准配件。从实际应用场景来看，这类英制顶针广泛适配出口类注塑模具、外资品牌标准模架的配套使用，覆盖家电外壳、精密塑胶结构件、汽车内饰小零件等多类注塑产品的模具配置，不同直径规格的顶针可根据制品的顶出受力点分布灵活排布，在筋位、柱位、平面区域搭配使用，保证顶出力均匀分散，不会在制品表面留下明显顶白、顶凸痕迹。

从功能特性上看，直身顶针整体采用等直径杆身设计，相比阶梯顶针加工难度更低，适配的模具安装孔加工更便捷，不需要做分段台阶铰孔，普通钻铰工艺就能达到配合精度要求，头部的小凸台结构是标准的DME规格限位结构，安装时卡在顶针板的沉孔内，避免顶出过程中顶针窜动脱落，杆身表面做了硬化处理，表面粗糙度控制在Ra0.8以下，和模具内的顶针孔采用H7/f6的间隙配合，既可以保证顶出往复运动顺畅无卡滞，又能避免间隙过大溢料产生飞边。

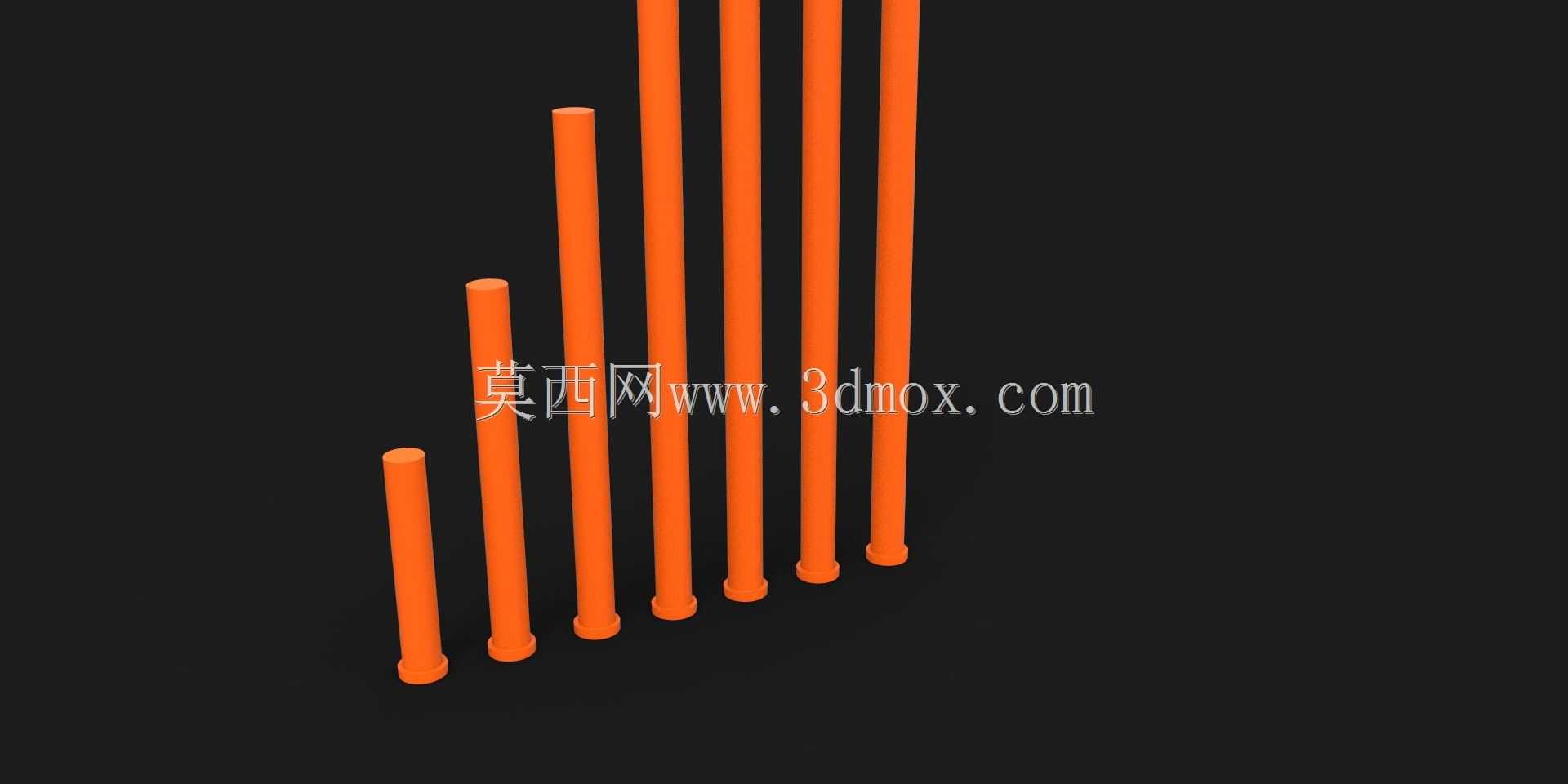

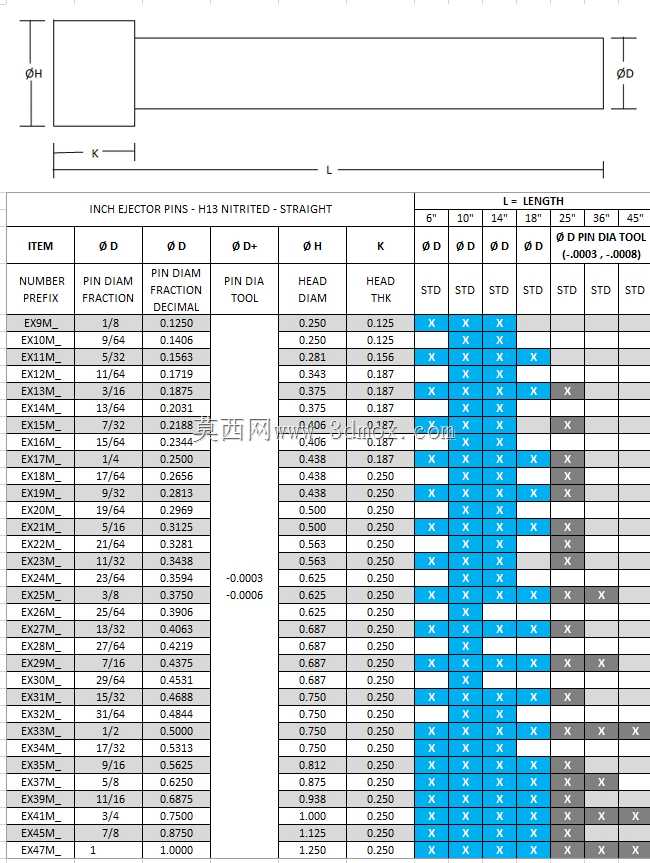

设计这套零件的三维模型时，首先要严格遵循DME英制标准的尺寸公差要求，不同直径规格的顶针杆身公差控制在负0到负0.01mm范围内，头部限位台的直径、厚度尺寸完全匹配标准顶针板的沉孔尺寸，保证互换性，不需要二次修配就能直接安装使用。模型里包含了从1/8英寸到1英寸区间内的多档常用直径规格，每款规格对应不同的长度尺寸，覆盖了不同模架厚度、不同顶出行程的使用需求，建模时每根顶针都做了单独的实体建模，没有采用阵列偷懒的简化处理，每款规格的尺寸参数都对应实际量产的标准件尺寸，方便设计人员直接调用装配到模具总装图中，不需要重新核对尺寸绘制。

从安装边界来看，这类顶针安装时需要保证顶针孔的垂直度，孔壁不能有锥度、台阶，安装后顶针端面要和型腔面齐平，允许略低于型腔面0.02mm以内，不能高出型腔面否则会在制品表面产生压痕，顶出行程设计时要预留足够的安全余量，避免顶针顶出过长导致和模具其他结构发生干涉，顶针尾部和顶针板固定时不需要额外粘接或者焊接，靠沉台限位即可，方便后期磨损后快速更换，减少模具停机维护的时间。在模具排布顶针位置时，要尽量避开制品的外观面，优先布置在制品的非外观结构处，比如骨位根部、柱位底部、流道凝料位置，同时要保证顶针和模具内的冷却水道、螺丝孔、其他镶件保持足够的安全距离，避免钻穿冷却水道导致漏水，或者和其他零件干涉。

这套顶针模型的建模细节还原了实际零件的所有结构特征，杆身的端部做了微小的倒角处理，避免安装时刮伤顶针孔内壁，头部的过渡圆角也做了还原，减少应力集中，避免顶针在反复顶出受力过程中从根部断裂，所有规格的顶针都做了单独的配置，设计人员可以根据自己的模具大小、顶出力需求直接选取对应直径和长度的型号，不需要再单独建模绘制，能大幅缩短模具设计的周期，同时因为严格遵循标准尺寸，调用后不需要额外调整尺寸就能直接出加工图，减少设计出错的概率。在实际生产中，这类标准顶针都是批量量产的标准件，采购周期短，成本低，相比定制非标顶针能大幅降低模具的制造成本和后期维护成本，是注塑模具设计中优先选用的标准推出零件。
