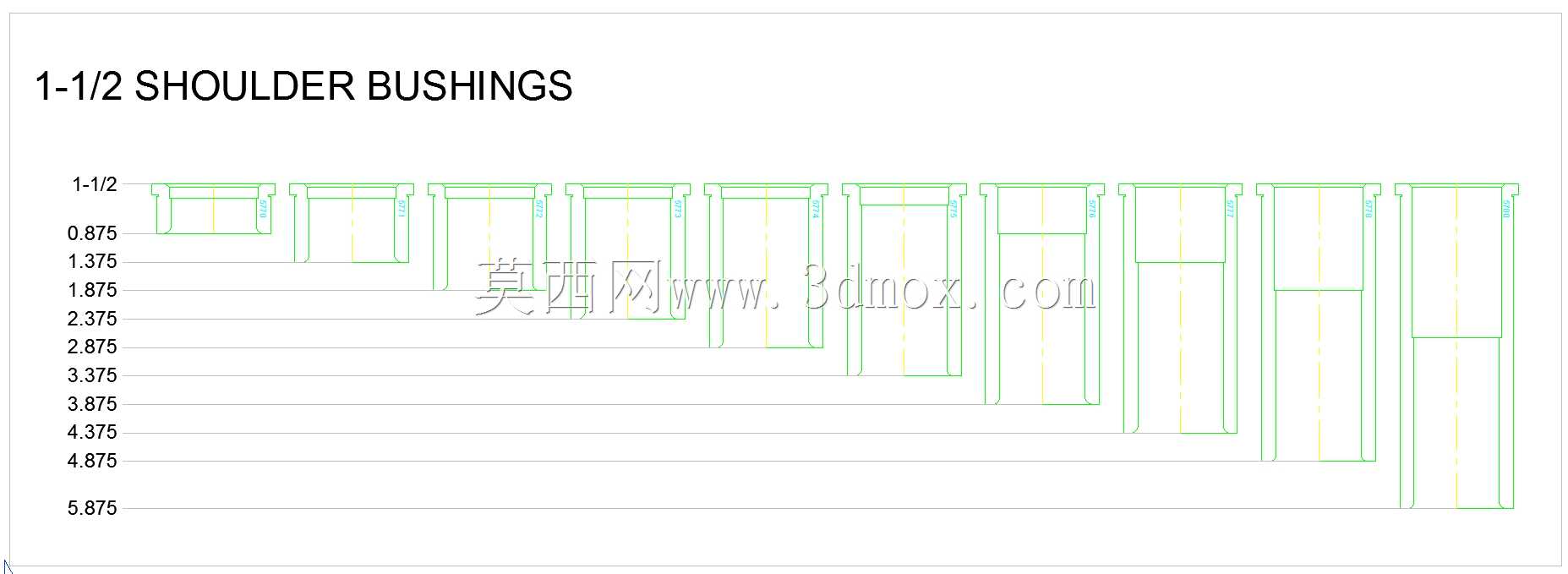

DME标准英制肩部衬套结构设计

在注塑模具的导柱导向系统里，肩部衬套是承担导向定位、耐磨减耗的核心配套零件，这类带肩衬套主要适配3/4英寸到1英寸规格的导柱使用，常见于中小型注塑模具的动定模合模导向环节，也可在各类工装夹具的滑动导向工位、自动化设备的直线运动导向副中作为耐磨配套件使用，能有效降低导柱与安装基板之间的摩擦损耗，同时承担合模过程中的径向载荷，避免导柱直接磨损模板安装孔，延长整套模具或设备的维护周期。

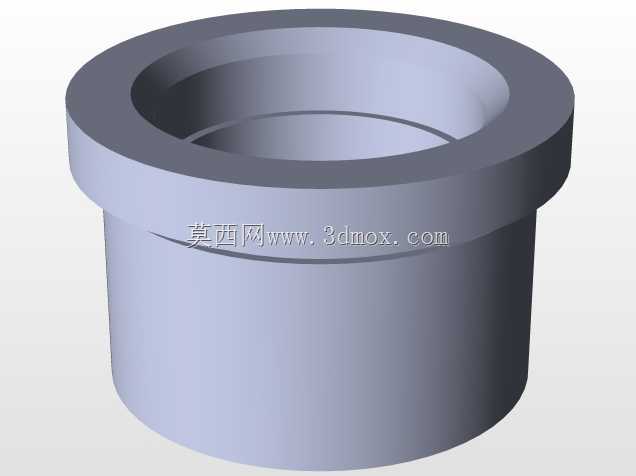

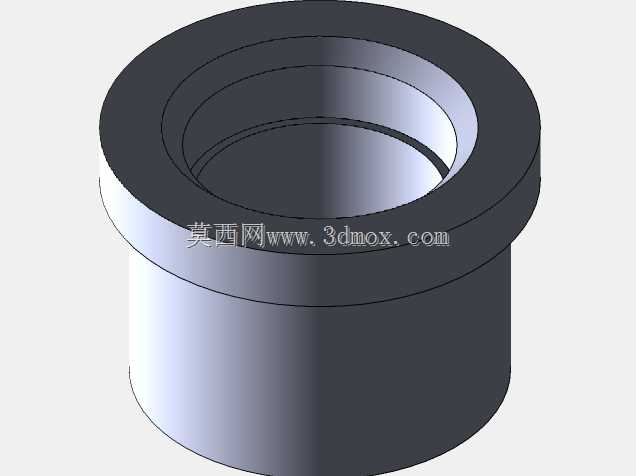

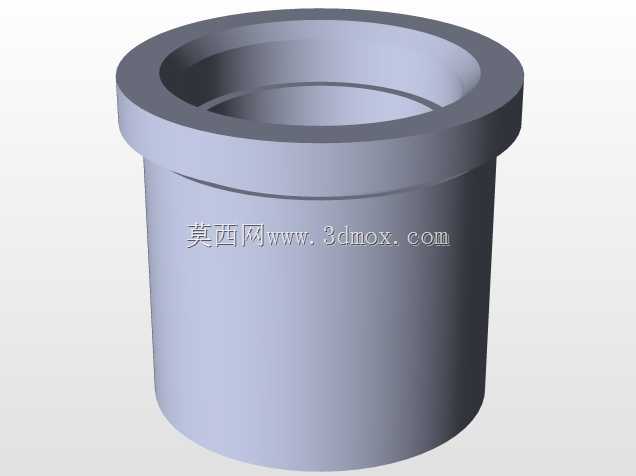

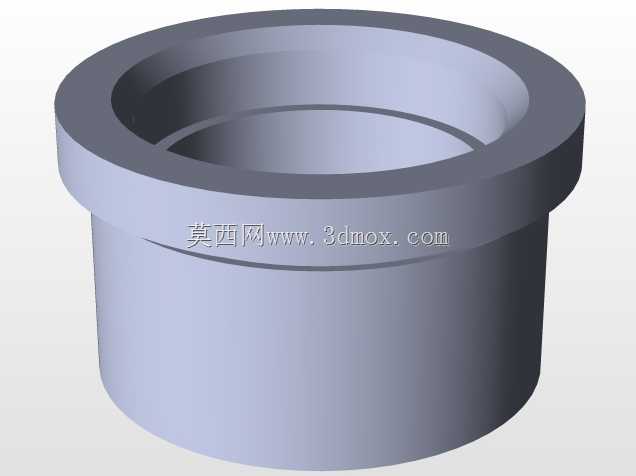

从实际使用场景来看，这类肩部衬套的带肩结构是核心设计特点，安装时衬套主体压入模板的预制安装孔内，肩部端面贴合模板表面，既可以限制衬套在反复开合模的冲击下出现轴向窜动，也能在合模过程中承受一定的轴向压力，避免衬套被压入模板内部导致导向失效。衬套的内孔与导柱采用间隙配合，配合精度根据模具的成型精度要求选择，普通注塑模具通常选用H7/e6的配合公差，既能保证导柱滑动顺畅无卡滞，也能控制合模的定位误差在允许范围内，避免成型件出现飞边、错位等缺陷。

设计这类衬套时，首先要确定适配的导柱公称尺寸，本次覆盖的3/4英寸至1英寸规格，对应内孔尺寸严格匹配英制导柱的外径公差，衬套的外径与模板安装孔采用过盈配合，过盈量根据衬套材质和模板硬度调整，采用钢材作为基材时，过盈量通常控制在0.02-0.05mm之间，压入后不会出现松动，也不会因为过盈量过大导致内孔收缩变形影响导柱装配。肩部的外径尺寸比衬套主体外径大出2-3mm，厚度根据衬套整体长度设置在3-5mm，既保证足够的承压面积，也不会过多占用模板表面的安装空间。衬套的内孔入口处做了微小的倒角处理，方便导柱导入，避免装配时导柱端面刮伤衬套内孔表面，外圆与肩部的衔接处做了清根处理，保证压入时肩部能完全贴合模板表面，不会因为圆角干涉导致安装不到位。

安装边界方面，需要提前在模板上加工与衬套外径匹配的安装通孔，孔的表面粗糙度控制在Ra1.6以下，孔口做0.5mm的倒角去除毛刺，压入衬套时要保证压力垂直于模板表面，避免衬套压入时出现倾斜导致内孔同轴度偏差。衬套压入后需要检查内孔的圆度和与模板平面的垂直度，若出现轻微变形可采用铰刀对内孔进行精加工，保证导柱滑动顺畅。在模具维护过程中，这类衬套属于易损件，当内孔磨损量超过0.1mm或者出现拉毛、划痕时，需要及时更换，避免导柱磨损加快导致合模精度下降。

从材质选择来看，这类衬套通常采用优质轴承钢加工，整体淬火后硬度达到HRC58-62，表面经过磨削加工，内孔表面粗糙度达到Ra0.8以下，具备优秀的耐磨性能和抗冲击性能，能够承受合模过程中的反复冲击和滑动摩擦。部分高要求的应用场景下，也会在衬套内壁开设油槽，储存润滑脂，进一步降低滑动摩擦系数，减少衬套和导柱的磨损，适合高速开合模的注塑生产场景。衬套的台阶结构除了轴向定位的作用外，也能在装配时起到定位基准的作用，安装时不需要额外调整衬套的轴向位置，只要肩部贴合模板表面即可保证安装尺寸符合设计要求，降低装配难度，提高模具装配的效率。

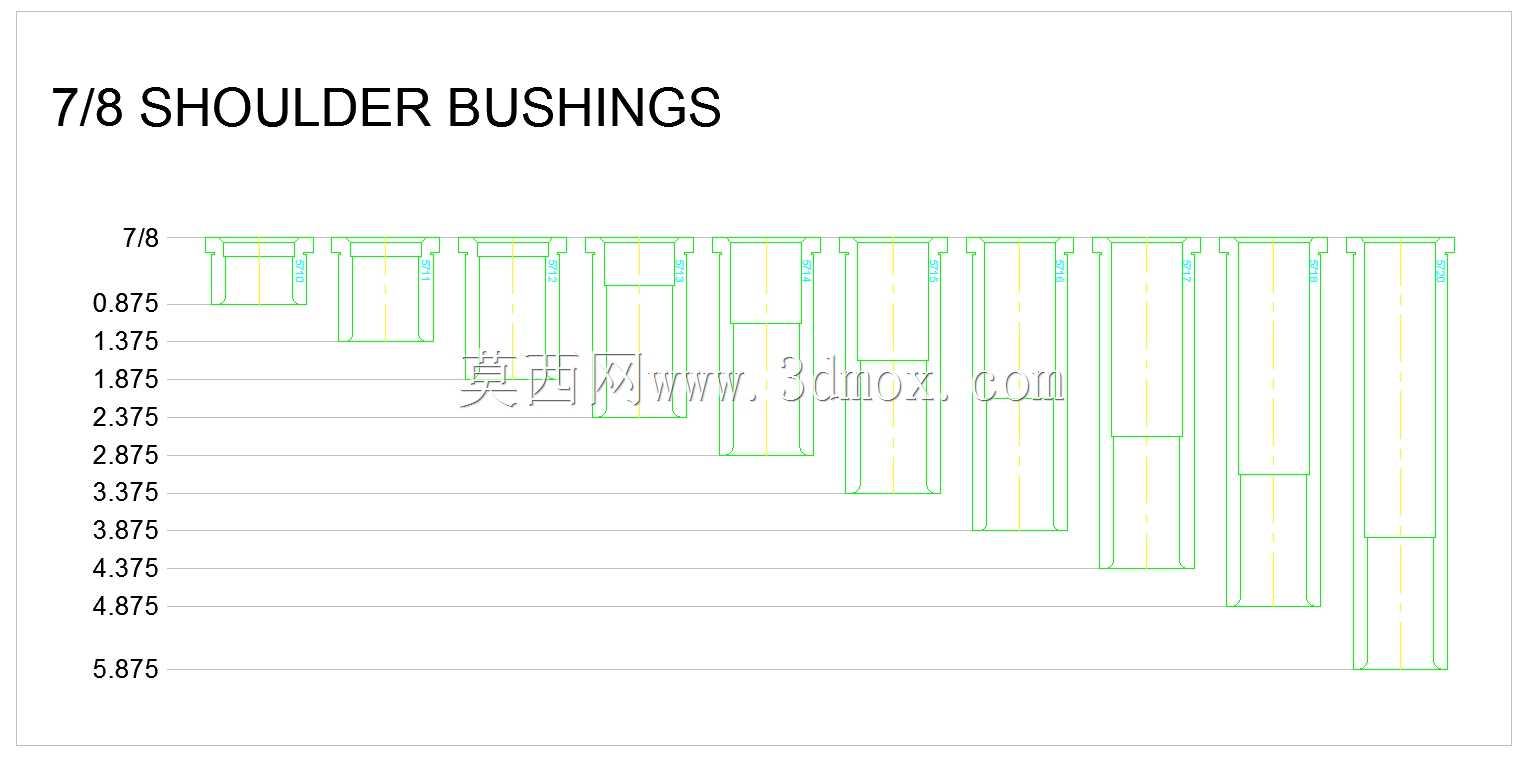

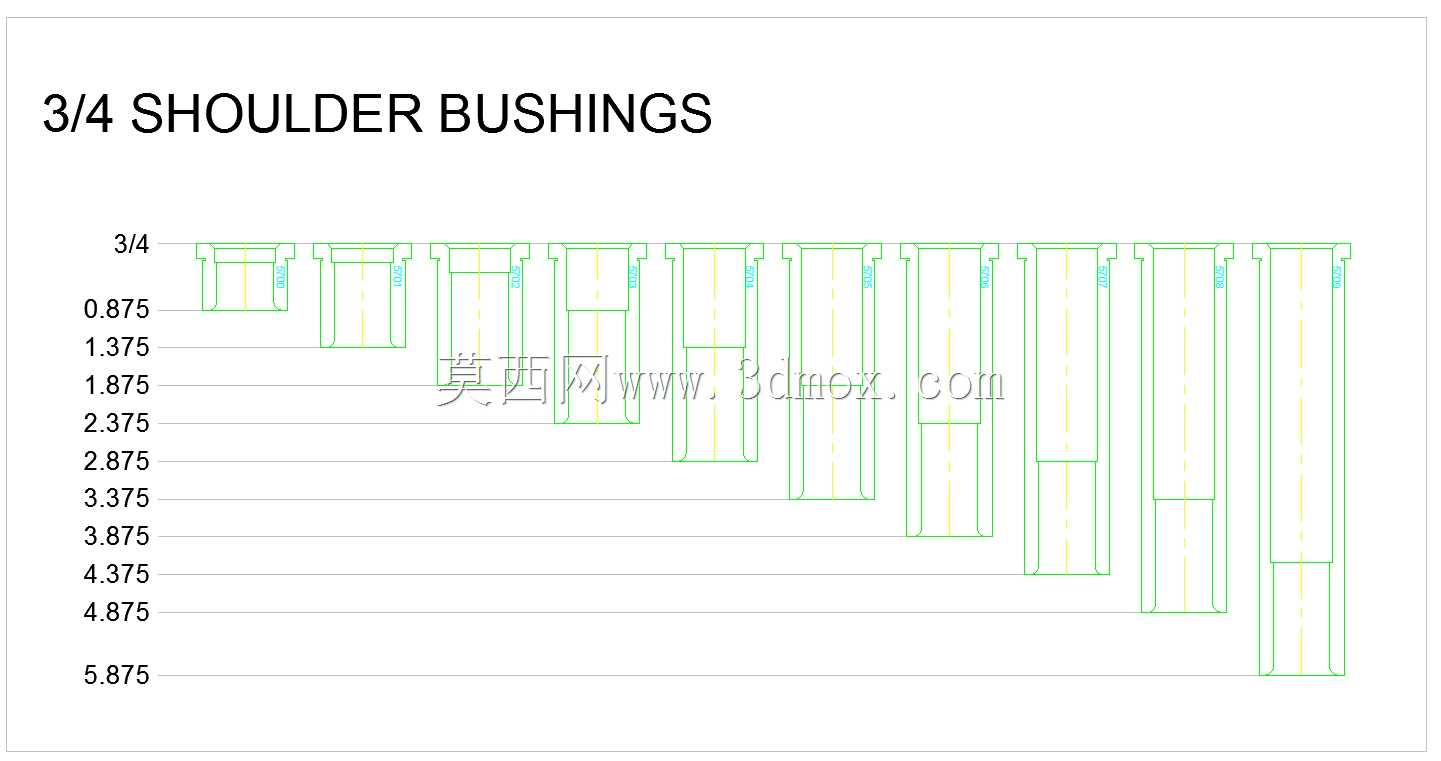

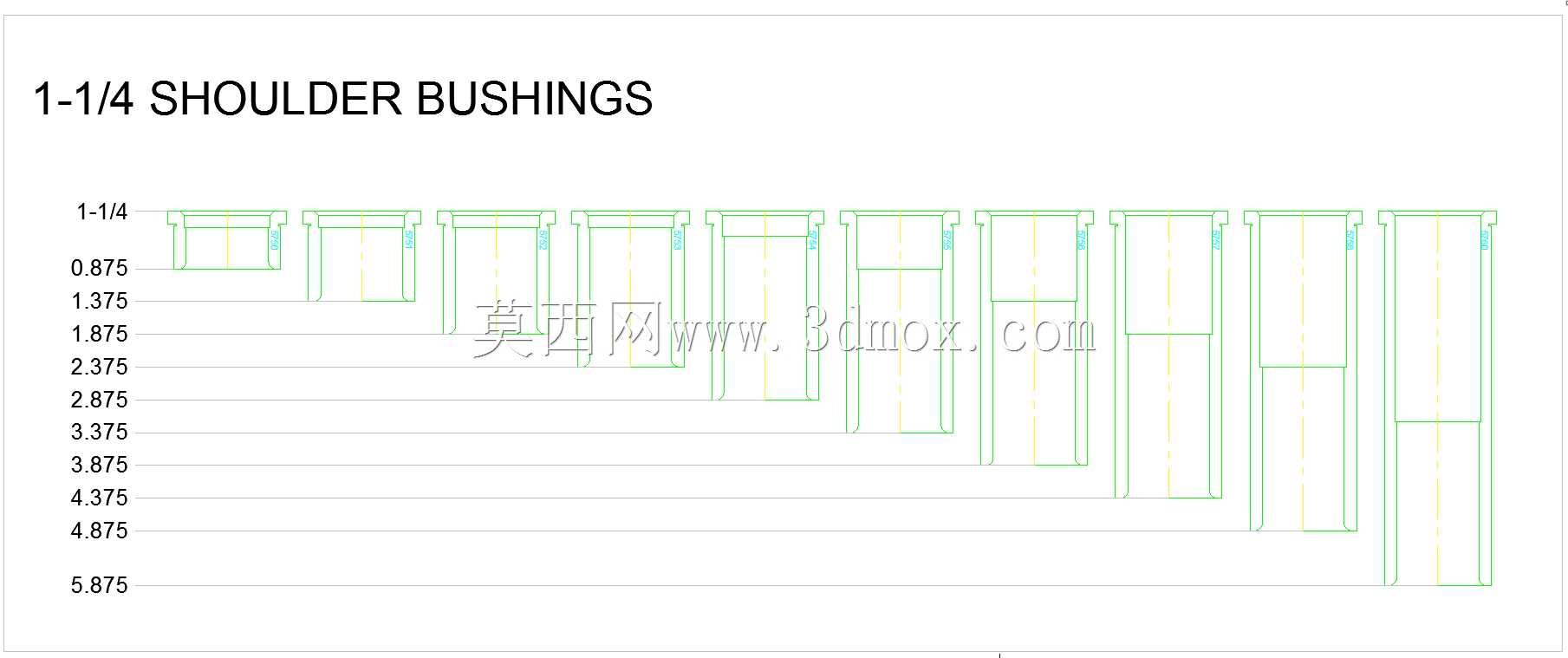

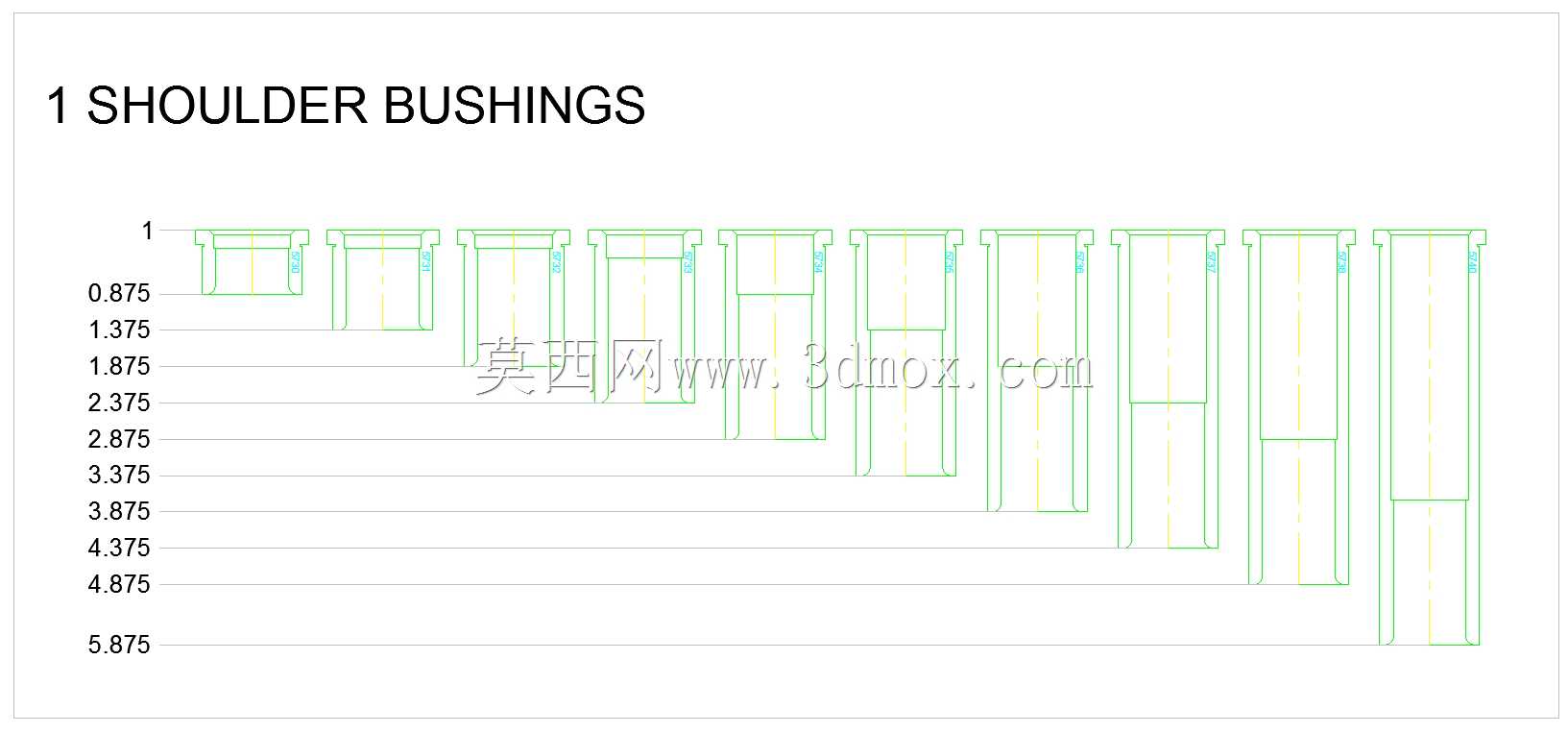

在实际选型过程中，除了匹配导柱的直径尺寸，还要根据模板的厚度选择对应长度的衬套，衬套的主体长度要比模板厚度小0.1-0.2mm，避免压入后衬套端面突出模板表面影响其他零件装配。肩部的端面要与衬套内孔保持垂直，垂直度公差控制在0.01mm以内，避免合模时导柱受到侧向力导致弯曲变形。这类带肩衬套相比直身衬套，轴向定位更可靠，承受轴向载荷的能力更强，适合在合模冲击力较大的注塑模具中使用，也可应用在各类需要滑动导向的工装夹具、自动化设备的直线运动机构中，作为导套类零件承担导向耐磨的作用，有效提升设备的运行精度和使用寿命。
