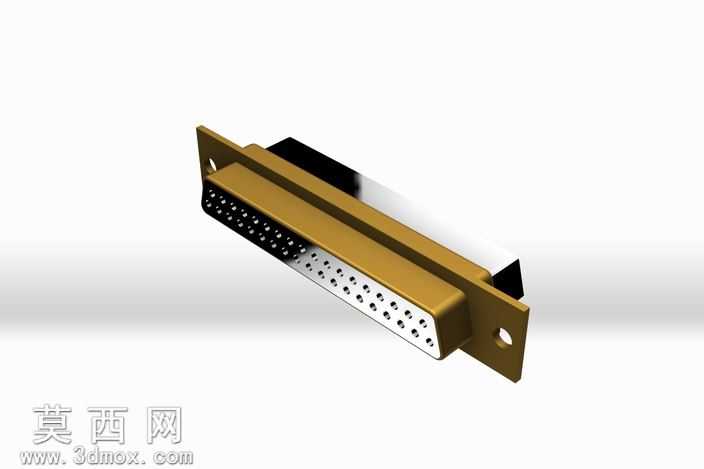

D-SUB37针连接器插座三维结构设计

本作品为D-SUB37针连接器插座的三维参数化建模成果，建模过程严格遵循工业级接插件的实际生产尺寸规范，完整还原了该款高密度连接器的全部结构细节。建模阶段首先以公制毫米为统一单位搭建基准坐标系，先绘制插座金属外壳的拉伸截面草图，通过凸台拉伸生成主体基座结构，再对两侧带安装孔的固定耳进行单独草绘拉伸，预留出适配面板安装的通孔结构，保证安装孔的中心距、孔径尺寸完全符合D-SUB连接器的通用行业标准。针对接触针区域，先在基座正面精准排布37个针位孔位，按照D-SUB37接口的标准针脚定义排列成两排错位布局，通过线性阵列配合位置约束完成全部针孔的定位，再逐个生成插针的实体结构，区分公针的接触端与焊接端结构，还原插针与绝缘基座的过盈配合装配关系。绝缘基座部分采用耐高温工程塑料的材质参数设置，在渲染阶段为其赋予哑光黑色硬质塑料材质，调整粗糙度参数模拟注塑件的表面质感；金属外壳部分赋予黄铜镀金材质效果，调整金属反射率与光泽度参数，还原接插件外壳的金属镀层质感，插针部分赋予锡铅合金材质，模拟焊接端的金属色泽。整体装配过程采用自下而上的装配逻辑，先完成单个插针与绝缘基座的装配约束，再将绝缘基座组件与金属外壳进行配合定位，添加同轴、重合等装配约束保证各部件无干涉，通过干涉检查功能验证整体结构无装配冲突。设计过程中充分考虑该款连接器的实际使用场景，在外壳尾部预留出线缆护套的安装空间，两侧固定耳的弯折角度完全适配面板安装的贴合需求，整体模型结构完整，可直接用于接插件结构验证、装配教学演示、产品选型参考等场景，所有特征均保留可编辑参数，能够根据实际需求调整针数、外壳尺寸、安装孔位等参数，适配不同的设计使用需求。
