1-5/8英寸支柱通道配套U型吊杆支架

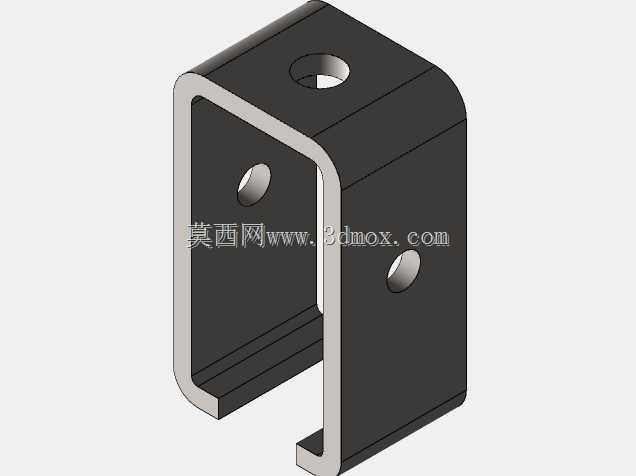

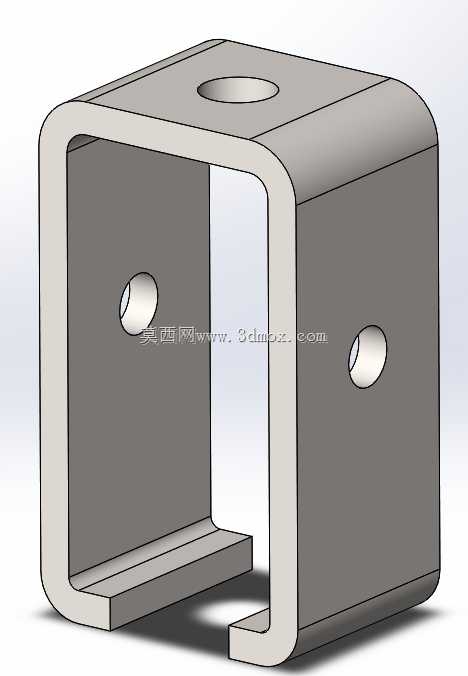

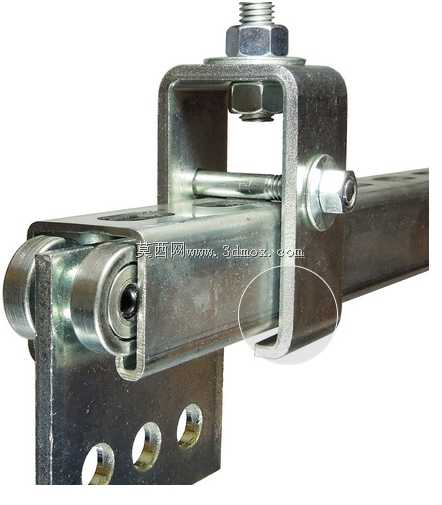

　　这款U型结构的吊杆支架，核心适配场景为工业生产线旁的物料输送小车导向系统，专门匹配1-5/8英寸规格的标准支柱通道安装，解决小车沿支柱外侧移动时的导向限位与承载衔接问题。在实际车间布局中，这类支架常被用在轻型悬挂输送线、工位旁物料周转小车的运行轨道配套上，安装在支柱通道外侧后，能为小车的移动提供稳定的侧向支撑基准，避免小车运行过程中出现偏移、卡滞甚至脱轨的情况，尤其适合电子组装车间、轻型零部件加工产线这类对工位物料输送平稳性有要求的场景。从结构功能来看，支架采用三面围合的U型开口设计，开口侧朝向小车运行路径方向，顶部预留的通孔用于吊杆的穿装固定，可通过吊杆将支架整体吊装在上方的承载梁或者支柱的横向安装位上，

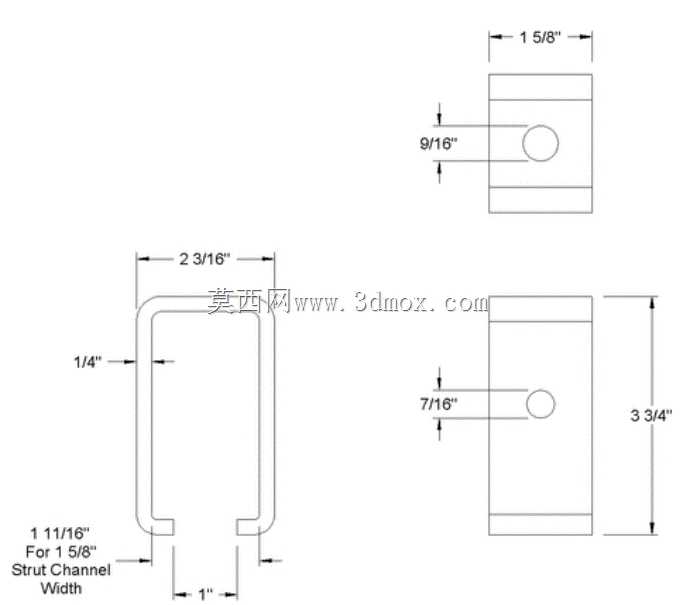

　　两个侧壁上的对向通孔用于安装导向滚轮或者限位销轴，小车的侧边导向结构可直接与侧壁安装的滚轮接触，将滑动摩擦转化为滚动摩擦，大幅降低小车移动时的阻力，同时U型结构的底部翻边设计，既提升了支架整体的结构刚性，避免侧壁受侧向力时出现外张变形，也能在极端情况下为小车提供兜底防护，防止小车因意外冲击力从导向位脱出。设计过程中，首先围绕适配的1-5/8英寸支柱通道做安装边界校核，支架的U型内净空尺寸预留了足够的安装间隙，既保证能顺利套装在支柱通道外侧，又不会因间隙过大导致安装后出现晃动；所有转角位置都做了圆角过渡处理，一方面是避免冲压加工过程中出现应力集中导致零件开裂，另一方面也能消除安装调试过程中尖锐边角对操作人员造成的划伤风险。

　　壁厚选择上兼顾了承载能力与材料成本，针对轻型小车单工位承载不超过50kg的常规工况，选用的板材厚度可满足长期反复受侧向冲击的使用需求，不会出现永久变形。顶部安装孔的位置做了居中设计，保证吊杆传力均匀，避免支架受偏载导致安装位松动；侧壁的两个安装孔采用同轴度公差管控，保证安装后的导向滚轮或者销轴转动顺畅，不会出现别劲的情况。从安装适配性来看，这款支架不需要对原有支柱通道做额外的打孔或者焊接改造，可直接通过顶部吊杆配合紧固件完成固定，安装位置可根据小车的运行高度需求沿支柱方向灵活调整，后期维护更换时也不需要拆解周边的输送线结构，拆装效率较高。在实际使用中，这类支架还可根据现场工况搭配不同长度的吊杆，适配不同的安装高度差，

　　侧壁的安装孔也可根据导向需求更换不同规格的滚轮或者耐磨衬套，拓展适配不同轮径的物料小车，通用性较强。结构设计上没有多余的冗余特征，所有结构都服务于安装固定、导向承载的核心功能，冲压成型的工艺也适合批量生产，能有效控制加工成本，满足产线批量布置的成本控制需求。
