车载蓄电池充电器配套60A保险丝座结构

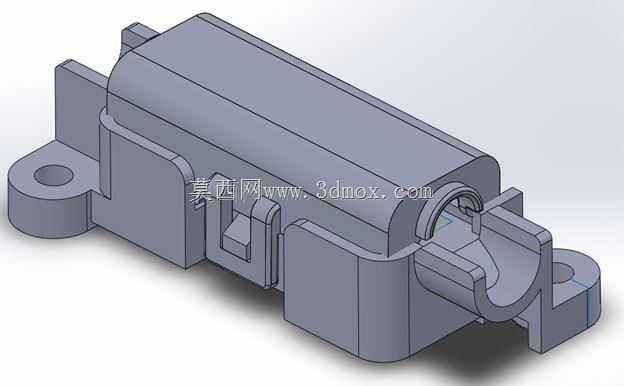

　　在车载直流供电系统的改装与原厂配套场景中，大电流回路的过载防护始终是结构设计需要重点考量的环节，尤其是配套蓄电池充电器的支路，60A额定电流的通断场景下，保险丝座的结构可靠性直接决定了整套供电系统的安全冗余。这款保险丝座的结构设计完全围绕车载工况的实际需求展开，首先从安装边界来看，两侧带安装孔的固定耳采用对称式布局，安装孔的孔径适配车载常用的M5规格固定螺栓，两个安装孔的中心距经过匹配车载电器舱内的通用安装位设定，能够直接固定在电瓶舱附近的钣金支架或者电器安装板上，不需要额外制作转接支架，降低整车改装或者配套装配的工序复杂度。

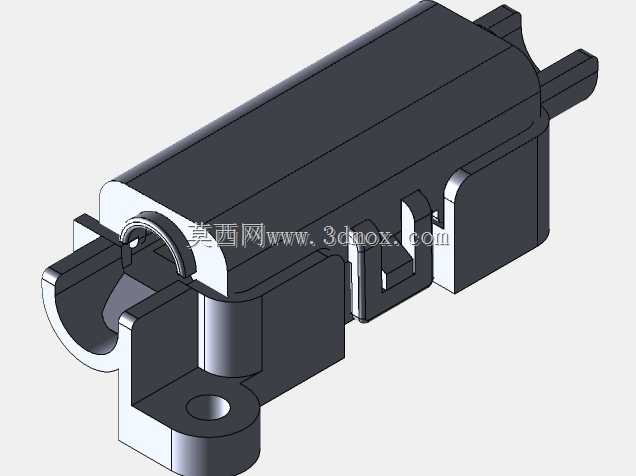

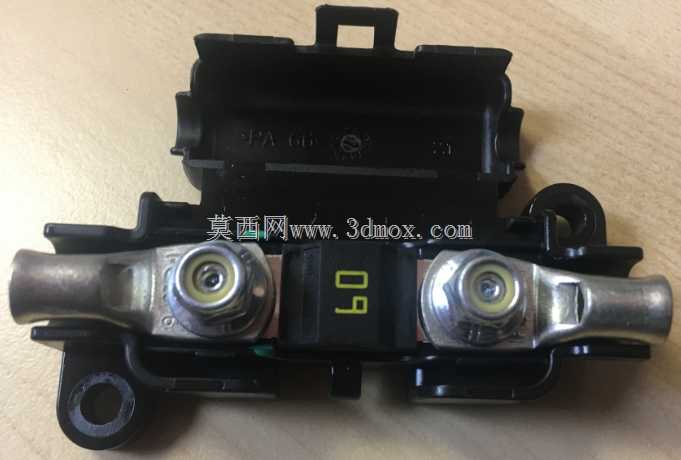

　　从功能特性层面来说，这款保险丝座采用翻盖式的腔体结构，主体腔体用来容纳60A规格的插片式大电流保险丝，腔体内部的接触端子采用弹性卡接结构，能够保证保险丝插装后的接触压力，避免车辆行驶过程中振动带来的接触不良、端子发热问题；翻盖结构和主体之间设置有定位卡扣，扣合后能够完全覆盖保险丝的安装区域，阻挡行车过程中溅入的泥水、灰尘，避免端子积污带来的绝缘下降或者接触电阻升高问题，同时翻盖的开合不需要额外工具，后期更换保险丝的时候只需要拨开卡扣就能掀开上盖，操作便捷性能够满足车载场景下的快速维护需求。出线端采用半开放的圆弧导向槽结构，能够适配不同线径的大电流线缆走线，线缆接入后可以顺着导向槽排布，避免线缆在出线位置出现直角弯折导致的线芯疲劳断裂，同时导向槽的结构也能对线缆的固定点起到应力释放的作用，减少车辆振动时线缆端子受到的拉扯力。

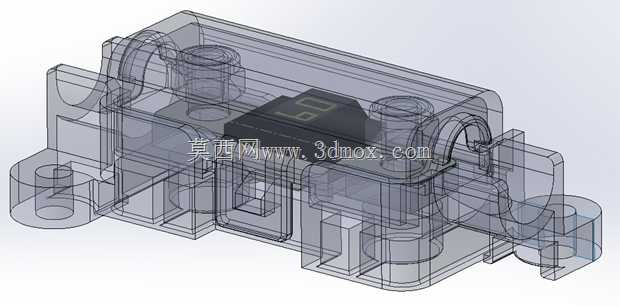

　　设计思路上，这款结构没有采用多余的复杂曲面，整体以规则的拉伸、切除特征为主，一方面是因为这类车载电气配件需要兼顾量产时的注塑成型工艺性，主体外壳采用阻燃尼龙材质注塑加工，规则的壁厚设计能够避免注塑过程中出现缩痕、缺胶等缺陷，壁厚均匀控制在2.5mm左右，既能够满足结构强度要求，也能控制材料用量降低单件成本；另一方面，结构上的加强筋都设置在腔体外侧和安装耳的连接位置，安装耳和主体连接的位置做了加厚的圆角过渡，能够承受固定螺栓拧紧时的压紧力，不会出现安装耳断裂的问题。腔体内部的端子安装位设置有定位卡槽，铜质导电端子卡入卡槽后不需要额外打胶或者螺丝固定，依靠卡槽的过盈配合就能实现端子的精准定位，装配时只需要将端子压入卡槽即可完成预装，提升装配效率。

　　实际应用中，这类保险丝座主要串联在车载蓄电池充电器的输出主回路中，当充电器输出电流超过额定值、或者后端负载出现短路故障时，腔体内部的保险丝会及时熔断切断回路，避免大电流烧毁充电器或者车载用电设备，甚至引发线路起火的风险。不同于小电流的车载保险丝座，60A规格的产品在结构上需要考虑大电流通过时的散热问题，腔体侧面预留有细微的散热间隙，既不会让灰尘大量进入，也能让端子和保险丝工作时产生的热量及时散出，避免长期高温加速塑料壳体的老化。另外，整体结构的外形轮廓没有尖锐的棱角，所有边角都做了R1以上的圆角处理，一方面是避免装配过程中划伤操作人员的手部，另一方面也能减少应力集中，提升塑料壳体的抗冲击性能，在车载振动、温度交变的工况下不会出现壳体开裂的问题。

　　从安装适配的角度来说，这款保险丝座的整体高度控制在较低的尺寸范围内，能够适配电瓶舱、仪表台下方等安装空间局促的区域，不会因为部件高度过高和周边的其他车载部件产生干涉；主体的宽度方向尺寸也经过优化，在并排安装多个同类型保险丝座的时候，相邻产品之间只需要预留很小的间隙就能完成布线，节省车载电器舱的安装空间。结构上的定位凸台设置在主体底部，安装时能够卡在安装板的预开孔内，起到预定位的作用，拧紧固定螺栓的时候不需要人工持续扶持对位，进一步降低装配的难度。
