三明治结构蜂窝夹芯承载板材

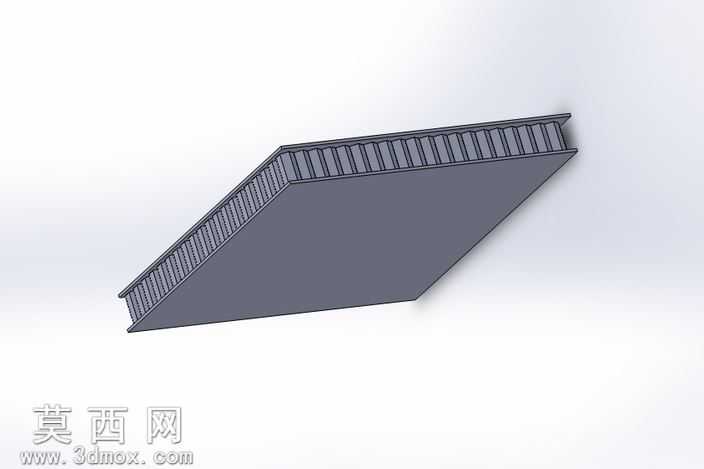

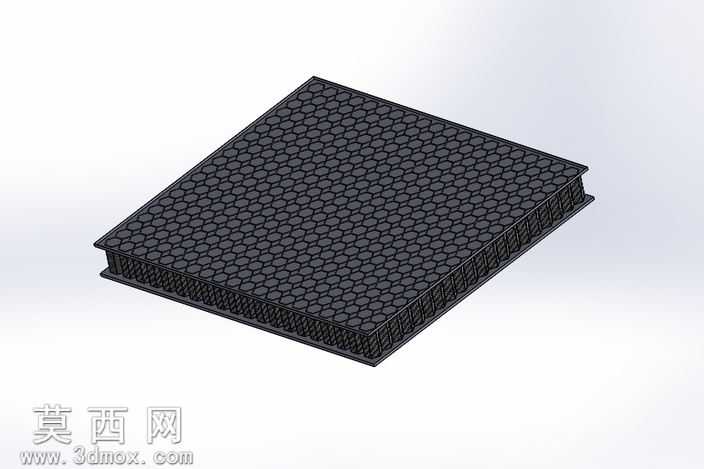

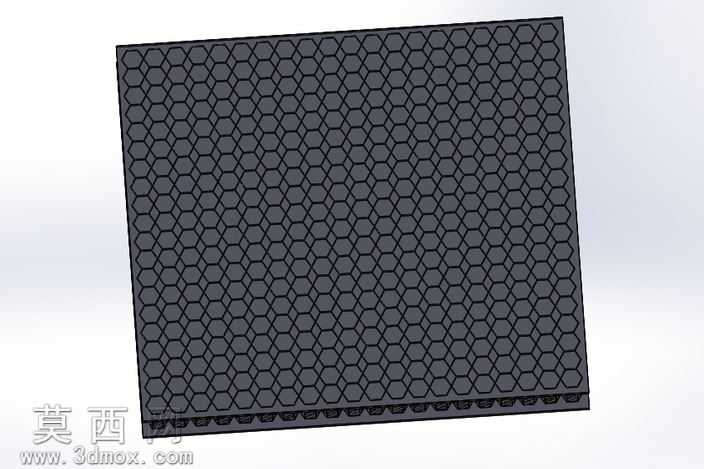

本模型采用三维参数化建模方式完成，整体为规整的方形平板结构，建模过程中先完成上下两层薄面板的基准面绘制，通过拉伸命令生成等厚度的实体面板，保证面板表面平整无变形，为后续夹芯层的装配提供精准的定位基准。夹芯层为正六边形蜂窝阵列结构，建模时先绘制单个正六边形蜂窝单元的截面轮廓，通过线性阵列命令沿X、Y两个方向完成整面蜂窝单元的排布，保证所有蜂窝单元尺寸统一、排布均匀，相邻蜂窝单元共用侧壁以减少冗余结构，再通过拉伸命令生成蜂窝芯的高度，最后将蜂窝芯与上下两层面板进行布尔合并，形成完整的一体化三明治夹芯结构。渲染阶段采用哑光深灰硬质工程塑料材质，调整材质的粗糙度参数模拟工业复合材料的哑光质感，添加柔和的环境漫反射光照，突出蜂窝结构的网格纹理与板材的厚度层次，清晰展现夹芯层的多孔结构特征。结构设计上遵循轻量化高刚度的设计思路，利用正六边形蜂窝结构的力学优势，在大幅降低板材整体重量的同时，保证板材具备优异的平面抗压、抗弯曲性能，上下层面板可分散外部载荷，蜂窝芯层可传递并分散剪切力，避免局部受力变形，整体结构无多余冗余特征，所有蜂窝壁厚度均匀一致，边缘做平齐收边处理，保证板材外轮廓规整，适配各类需要轻量化高强度板材的安装场景。建模过程中对蜂窝阵列的间距、蜂窝壁厚度、面板厚度、芯层高度等参数做了关联约束，可根据实际使用需求快速调整尺寸参数，适配不同载荷、不同安装空间的使用要求，模型的所有结构特征均可编辑，方便后续做工程图导出、结构仿真分析等二次开发操作。
