M12公制内六角圆柱头蓝锌不锈钢螺钉

做商用车底盘结构设计的同行多半都碰到过副车架连接紧固件的适配问题，尤其是早年款重载皮卡的底座固定位，原厂配套的梅花槽螺栓在多次拆装后容易出现槽口滑牙的情况，后期维护更换时选对适配的紧固件，能省不少现场返工的麻烦。这款内六角圆柱头螺钉，就是针对特定车型底座与车架支架的连接替换场景设计的，头部带10mm内六角驱动位，相比原结构的梅花槽，内六角的受力接触面积更大，拆装时能承受更大的拧紧力矩，不容易出现拧花槽口的问题，不管是生产线装配还是售后维修场景，都能降低紧固件拆装损耗率。

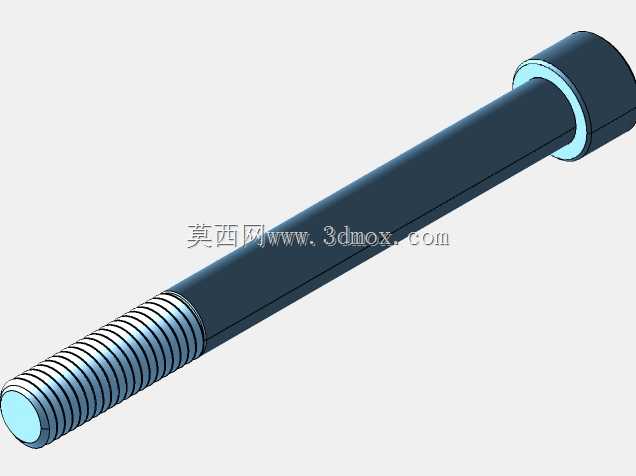

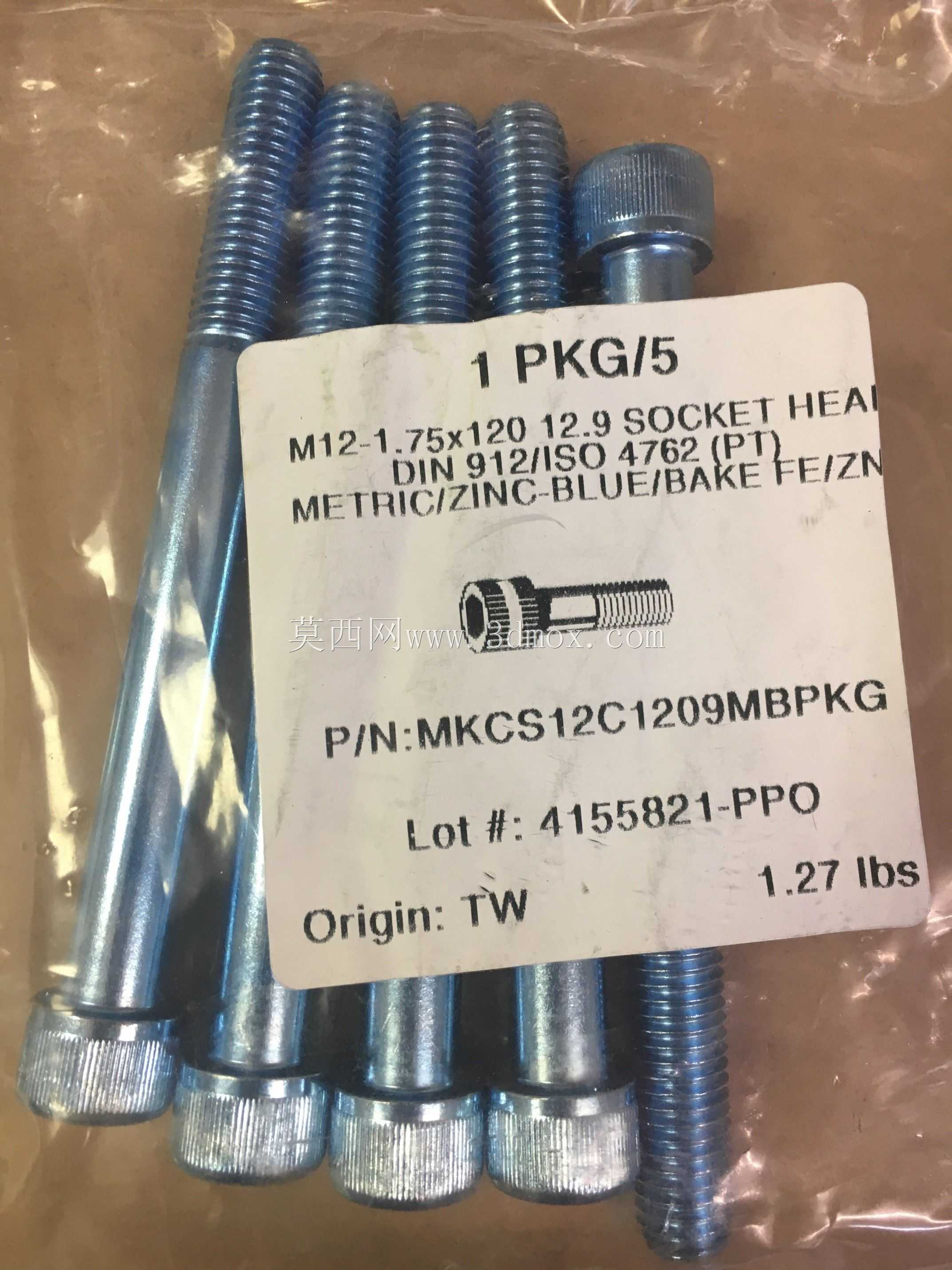

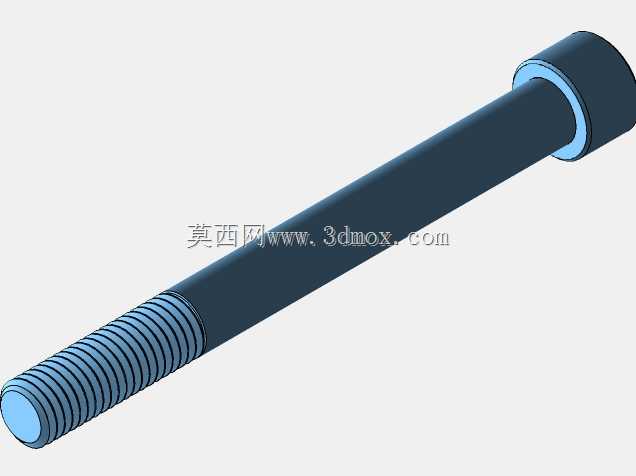

从功能特性来看，这款螺钉采用不锈钢基材搭配蓝色锌镀层处理，不锈钢本身的基础防腐性能，加上蓝锌镀层的钝化防护，能应对底盘位置常见的泥水飞溅、道路融雪剂腐蚀的使用环境，比普通碳钢镀锌件的耐盐雾时长更长，适合长期暴露在车底的连接点位使用。螺纹规格为M12，螺距1.75mm，属于公制粗牙螺纹范畴，这类粗牙螺纹的牙型强度更高，抗松动性能更好，适配底盘这类承受交变振动载荷的连接位置，不会因为车辆行驶过程中的持续振动出现螺纹松脱的问题。螺杆总长度120mm，设计上采用半牙结构，靠近头部的光杆段直径与螺纹大径匹配，安装时光杆段可以穿过被连接件的光孔，末端螺纹段配合螺母完成锁紧，光杆部分的径向定位精度更高，能减少两个连接支架之间的装配错位量，保证底座安装后的位置度符合设计要求。

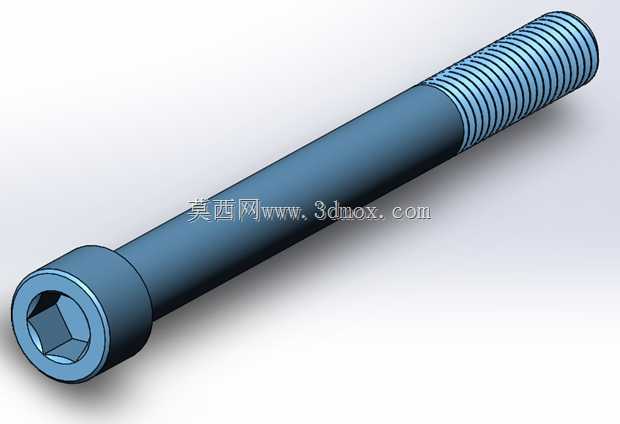

设计这款螺钉的三维模型时，首先要明确安装边界条件：被连接件是皮卡底座与车架支架，两个零件的叠层总厚度加上平垫、弹垫的厚度，最终确定螺纹旋合长度需要满足不小于1倍螺纹公称直径的要求，也就是至少12mm的有效旋合长度，剩下的螺杆长度预留出光杆段与穿装间隙，避免出现螺杆长度不够、螺母无法锁紧的问题。头部尺寸按照内六角圆柱头螺钉的通用规范设计，圆柱头的外径、头部高度都和标准件参数保持一致，保证能适配现有标准的内六角扳手，不需要特殊定制拆装工具，现场维修时用常规公制内六角扳手就能完成操作。内六角驱动的深度设计也做了优化，不会因为深度太浅导致扳手打滑，也不会因为深度过深削弱头部的结构强度，拧紧时头部能承受的力矩符合对应规格紧固件的强度要求，不会出现头部拧裂的情况。

实际选型使用时，要注意安装孔的匹配公差，被连接件的光孔直径建议控制在13mm到13.5mm之间，间隙太小会导致螺杆穿装困难，间隙太大则会影响连接的定位精度，容易出现装配后底座偏移的问题。蓝锌镀层的表面摩擦系数有固定范围，拧紧时要按照对应规格不锈钢螺钉的力矩要求操作，不要过度拧紧导致螺纹滑牙或者螺杆拉长断裂。这类半牙内六角螺钉除了车用底盘的连接场景，也可以用在机床床身附件固定、工装夹具的连接、五金机架组装等场景，只要连接厚度、载荷要求匹配，都可以选用，相比外六角螺栓，圆柱头内六角的结构可以沉头安装，安装后头部不会突出被连接件表面，适合对安装空间有要求、头部不能外露干涉的点位。建模过程中，螺纹部分做了符合工程实际的简化处理，既保留了螺纹的外观特征，也能在装配仿真时准确模拟螺纹的连接关系，不会因为螺纹牙型的细节过多导致装配文件卡顿，结构工程师做整车装配或者设备总装时，可以直接调用这个模型，不需要再重复绘制紧固件的细节，能节省不少建模时间。
