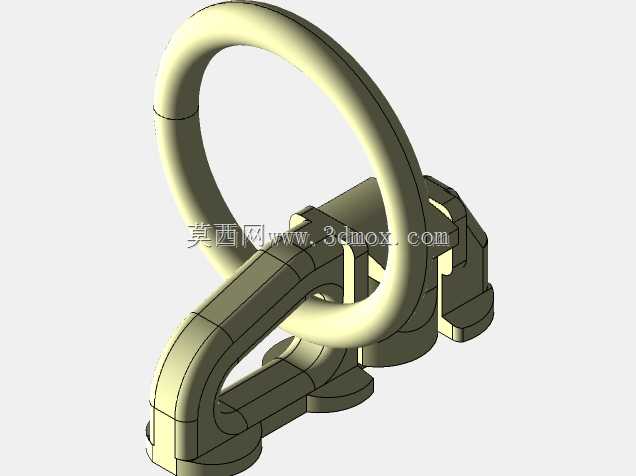

适配4英尺轨道的D型环形连接支座

在工业现场的物料输送、管线排布场景里，轨道类安装结构的应用覆盖了从轻型物料吊载、气动液压管路走线到小型移动工位挂载的多个环节，这类场景对安装支座的适配性、结构强度都有明确的工程要求，这款D型环形轨道支架就是针对4英尺标准轨道安装架开发的配套连接构件。从实际使用场景来看，这类支架常出现在车间架空管线铺设、轻型工位器具沿轨道滑动挂载、柔性生产线上的工具吊点设置等工况中，区别于普通平板式安装座，带D型环形结构的支架可以同时满足固定端轨道连接、活动端构件挂接的双重需求，不需要额外加装挂环类辅件，能减少现场安装的零件数量，降低装配复杂度。从结构设计逻辑来看，支架的底座部分完全匹配4英尺轨道安装架的接口尺寸，底座上的定位凸台与安装面完全贴合轨道安装架的预设卡槽，安装时不需要额外做适配性打磨或者改制，直接卡入轨道安装架的对应位置后，通过紧固件锁紧即可完成固定，安装边界完全遵循4英尺轨道安装架的通用安装规范，不会出现超出轨道截面轮廓的突出结构，避免影响轨道上其他滑动构件的正常通行。D型环形部分的设计没有采用整圆结构，而是选择了直边加圆弧的D型截面环体，直边段靠近底座安装侧，能让环体与底座的连接区域有更长的结合面，相比整圆环的单点式连接，这种结构的抗弯折、抗拉扯性能更优，当环体上挂载的构件出现侧向受力时，直边段的结合面可以分散应力，避免环体根部出现应力集中导致的断裂问题。环体的圆弧段做了等径处理，内壁光滑无凸起，适配常规的挂钩、锁扣、管线卡箍等挂载零件，挂载后滑动顺畅不会出现卡滞，环体的截面直径经过载荷核算，能满足常规轻型挂载的承重需求，不会在额定载荷下出现塑性变形。支架的连接过渡区域做了圆弧倒角处理，没有尖锐的直角棱边，一方面能避免安装过程中划伤操作人员，另一方面也能消除直角处的应力集中点，提升构件的疲劳强度，在长期反复受载的工况下能延长使用寿命。从安装适配性来看，这款支架不需要定制特殊的安装辅件，完全适配现有4英尺轨道安装架的通用安装孔位与卡槽结构，现场安装时只需要按照轨道安装的常规流程操作即可，不需要对原有轨道架做任何改制，适合在现有生产线的轨道系统改造、新线铺设的标准化配件选型中使用。在管线排布场景中，这款支架的D型环可以直接穿入管线束的固定绑带，或者挂载管线滑动吊卡，让管线可以沿轨道方向灵活调整位置，适配生产工位调整后的管线走线需求；在轻型吊载场景中，D型环可以直接连接弹簧平衡器的挂钩，用来悬挂气动工具、电动螺丝刀等工位器具，工具可以沿轨道方向随操作人员的移动顺畅滑动，不会出现吊点卡滞影响操作效率的问题。整个构件的壁厚分布遵循等强度设计原则，底座与环体连接的受力较大区域做了局部加厚，非受力区域的壁厚适当减薄，在保证结构强度满足使用要求的前提下，尽可能控制构件的整体重量，降低对轨道安装架的额外载荷，同时也能减少材料消耗。环体与底座的连接位置做了一体化的过渡加强筋设计，加强筋的走向完全顺着受力方向排布，不会出现多余的结构凸起，既提升了连接部位的结构强度，也不会影响其他配套零件的安装空间。
